今天道尔智控就给我们广大朋友来聊聊车库闸道cad,以下6个关于车辆道闸cad图纸的观点希望能帮助到您找到想要的答案。

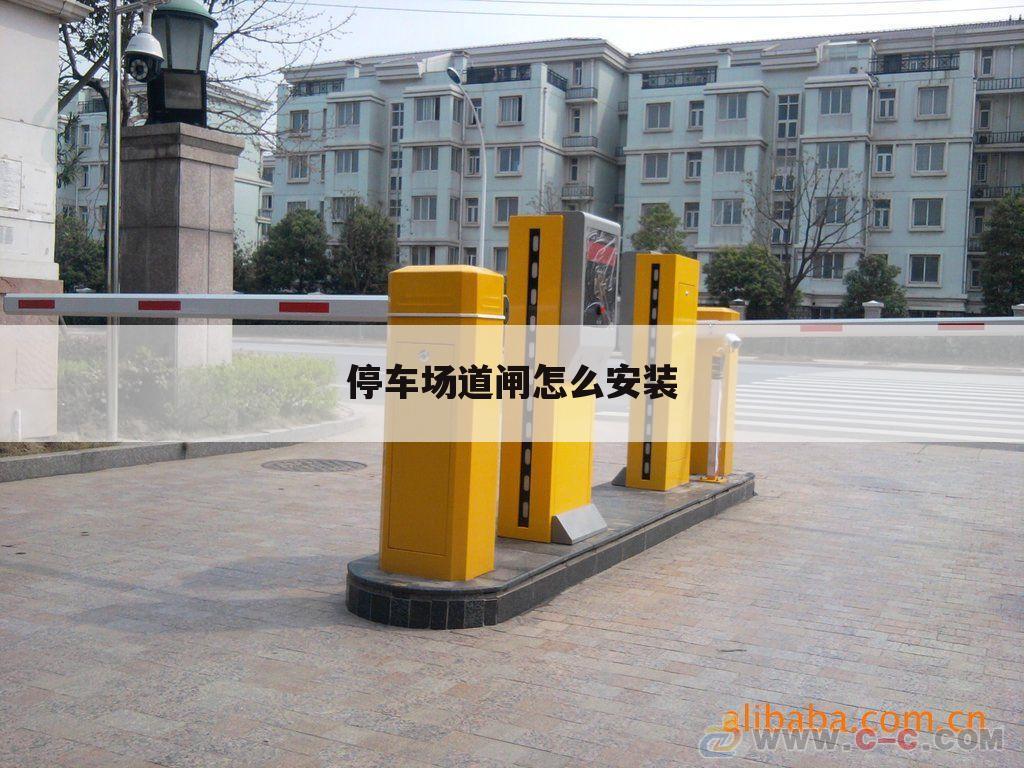

停车场道闸怎么安装
本文贡献者：【囚神】 ，解答(车库闸道cad)的问题，欢迎阅读！
贡献者回答其他答案把基本的道闸安装情况都说的很清楚了。
我再补充一下道闸的安装位置要求吧，因为现在都是车牌识别系统，每个出入口车道长短都不一样，所以对道闸以及相机安装位置还是有一定的要求。
直接放图
以上就是道尔智控小编解答(囚神)贡献关于“停车场道闸怎么安装”的答案，接下来继续为你详解用户（中国美食协会）解答“停车场道闸设置要求”的一些相关解答，希望能解决你的问题！
停车场道闸设置要求
本文贡献者：【中国美食协会】 ，解答(车库闸道cad)的问题，欢迎阅读！
贡献者回答第一个方面就是水平问题。道闸应该安装在水平面上，如果路面不平有坡度，应该搭建水平台，接线安装方面按图纸进行就可以了，一般不会有什么问题。
第二个方面是地感线圈的测试。在智能停车场系统接好线时，就可以对地感线圈进行测试了，不要等到埋好地感线后才测试。测试方法是，地感红灯闪烁时，用铁板放在线圈上，红灯长亮时取走铁板，闸杆自动落下则正常。
第三个方面是地感线圈的安装，地感线圈在一个车道上一般安装2个，前后各一个。安装方法是把路面切开一个深10厘米，2X0.8M的方形巢，四个角切成45度，放置5到6圈线就好，压紧，线圈内部不允许有接头、破损，安装好后，用干水泥封好。
第四就是闸杆长度裁剪的问题，如果对闸杆进行裁剪，那么就需要根据杆长重新调整力矩平衡，可以避免出现电机过热及磨损减速箱。
因为现在都是车牌识别系统，每个出入口车道长短都不一样，所以对道闸以及相机安装位置还是有一定的要求。
以上就是道尔智控小编解答(中国美食协会)贡献关于“停车场道闸设置要求”的答案，接下来继续为你详解用户（十夏九黎）分析“rfid车辆管控高清图片”的一些相关解答，希望能解决你的问题！
rfid车辆管控高清图片
本文贡献者：【十夏九黎】 ，解答(车库闸道cad)的问题，欢迎阅读！
贡献者回答政府机关、企事业单位、住宅小区等一般停车场所的进出通道绝大部分是共用，由于停车位比较紧张，需要对固定车辆实行通行证管理，该通行证简称“电子车牌”，电子车牌由远距离、非接触、RFID标签构成，一般采用采用金属电子标签固定在车辆前牌照边沿，标签一般不可拆卸；或者由驾驶人员手持卡片伸出窗外即可。车辆进出时不用停车，系统就会自动读取电子车牌，拍摄车辆车牌图像，判断通行有效期，若期限有效则自动抬起道闸，无须人工操作。对于临时进出的车辆，通过人工发放临时通行卡进行管理。
有三种类型的方案可以解决车辆关键点定位和移动跟踪的目的，分别是：采用车载RFID阅读器进行地标跟踪；使用车辆标签进行关键点记录；以及根据纯无线网络（非RFID技术）和移动计算机进行WiFi跟踪定位的方式。
现将三种方式的应用原理介绍如下：
1. 车载RFID阅读器进行地标跟踪
地标标签通过车载RFID阅读器进行识别，当车辆经过标签时，RFID阅读器能在1.5米左右的距离内识别出地标标签的内容，并通过无线网络传递给后台管理系统，该位置点便可以通过GIS地理信息系统反映在监控屏幕上，从而实现对车辆的跟踪和定位。
方案中，地标标签和车辆阅读器都必须经过严格的编码来进行定义。
地标标签必须具有唯一性：每一个地标都表示一个场地中的位置，该位置必须在GIS信息系统中是唯一的。地标只能表示一个位置，但不能表示车辆运行的方向。
车载阅读器的标识：车载阅读器同样需要进行唯一的标识，即当阅读器读取RFID数据后，必须连同本机的编号信息一同传递给网络，由GIS经过分析后将该车辆以运动点的形式反映在监控屏幕上。
无线网络：为了实现采集数据的实时可靠的传递，场地中必须建设无线通讯网络。
2. 使用车辆标签进行关键点记录
关键点是指采用固定式阅读设备的通道点，当车辆经过时，固定式阅读设备获得车载标签的信息，并将数据传递给GIS系统，通过软件分析后，获得车辆移动的信息。关键点通常只在一些门口，通道口或者交界处设立，用于提供车辆行进路线的标志。
车辆上需要安装RFID标签，该标签表示车辆的唯一信息。车载标签通过门口或通道时，固定式阅读器能在3-6米的范围内识别该标签。从而确定车辆的位置。
车载标签的应用：车载标签必须采用金属标签，并且具有一定的强度，以适合在叉车环境中使用。标签贴在车辆的侧面，这样在门或通倒两侧的阅读器天线只有一侧能读取到标签，通过对天线的标识，能够确定车辆的行进路线，而不需要通过软件分析来获得。
地标是指埋在地下，可以被阅读设备识别的UHF RFID标签。地标标签一经埋入，便不再也不方便进行更换，因此，地标标签最好的解决方案是采用无源标签，UHF Gen2标签能够比较好地适应地标的应用。下图是地标标签封装后的形状。
门通道阅读器：门通道采用XR440固定式阅读器和高性能阅读天线，天线设立在通道两侧，每个阅读天线具有不同的标识，该标识可以提供给后台系统进行车辆位置和行进方面的分析。
方案对无线网络没有要求，固定式阅读器可以直接通过有线网络连接到系统中。
3. 无线网络和移动计算机进行WiFi定位
WiFi定位的方式是通过场地中的无线网络提供的信号级别来定位一个移动设备的位置，该移动设备上必须具有WiFi通讯模块。
WiFi定位的原理是采用三点定位的方式，即通过移动设备和三个无线网络接入点的无线信号交流来鉴别移动设备所处的位置，由于移动设备距离三个无线接 入点的距离不同，因此反映在无线接入点上的该移动设备的无线信号场强会有差异，通过差分算法，可以比较精准地确定车辆的位置。
对无线网络的要求：通常WiFi定位会对无线网络提出较高的要求，当网络接入点布置越密集，定位的精确度就越高。
移动计算机的要求：移动计算机必须具有无线网络WiFi的通讯能力。
分析系统：WiFi定位的分析系统是一个第三方软件系统，运行该分析系统必须提供基于AutoCAD的场地图纸，并在应用前，需要进行专业的场地测试Site Survey，以确定标志点信息。
确定标志点的目的是为了测算出在该区域的无线信号的场强，这一信息是以后应用中的判断条件。当标志点信息测定完毕后，移动计算机在该位置和附近移动时，它的场强信息将作为管理软件分析的数值，用来和基准点数值进行比较。
WiFi定位的精度在无线网络满足要求的条件下约为0.5米左右。
上文就是道尔智控小编分享贡献者：（十夏九黎）分析的关于“rfid车辆管控高清图片”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续讲述下文用户【回忆〞微微凉╮】回答的“升降机械车位停车执行标准”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
升降机械车位停车执行标准
热心用户提供：【回忆〞微微凉╮】 ，解答(车库闸道cad)的问题，欢迎阅读！
贡献者回答停车场系统如今已是高度智能化的产品，道闸是停车场系统核心的机电一体化设备，承担者停车场控制车辆进出的升降闸的动作，保证停车场的正常运行。既然是机电设备，总会遇到一些故障，下面总结了客户在使用道闸中常见的故障和处理办法。
一、道闸正常状态下落杆高于或者低于水平位置
如果是道闸落杆高于水平位置的情况，先检查一下落杆控制的下限位开关是否松动、松了就将下限位螺丝拧紧；道闸栏杆有无缩短和折叠、可以通过螺套微调来调节拉簧长度；将道闸机重新调试到水平位置、紧固螺丝。低于水平位置时，检查限位开关螺丝松动没，看栏杆有没重物垃圾负载、道闸电动机蜗轮磨损自锁性能变差，限位功能失效，清理栏杆，调整螺套，更换涡轮蜗杆，重新调试正确位置，紧固螺丝。
二、道闸接受信号，不能正常的完成动作
这种情况是经常会遇到的，道闸接受信号后，要么就是不动作，或者动作之后不能复位，还有给个信号就动作一下等这些不正常的道闸升降动作。对道闸多做几次来回的落杆、升杆信号，使道闸机复位、检查道闸机后的拨码开关、将拨码开关复位，调成正常使用状态；检查电机有无卡死损坏的情况，保养或者更换电机；按照道闸电气图纸，检查电气电子器件，更换和处理电气损坏的电路板、电容、电线。
以上就是道尔智控小编解疑贡献者：（回忆〞微微凉╮）解答的关于“升降机械车位停车执行标准”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续:下文用户【血洗苍穹】分享的“捷顺道闸地感线圈如何安装”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
捷顺道闸地感线圈如何安装
本文贡献者：【血洗苍穹】 ，解答(车库闸道cad)的问题，欢迎阅读！
贡献者回答地感线圈应该与探测控制器连接，线圈埋设首先要用切路机在路面上切出槽来。在四个角上进行45度倒角，防止尖角破坏线圈电缆。切槽宽度为4到8毫米，深度30到50毫米。同时还要为线圈引线切一条通到路边的槽。
但要注意切槽内必须清洁无水或其它液体渗入。绕线圈时必须将线圈拉直，但不要绷得太紧并紧贴槽底。
在线圈的绕制过程中，应使用电感测试仪实际测试地感线圈的电感值，并确保线圈的电感值在在100uH—300uH之间。
否则，应对线圈的匝数进行调整。为了加强保护，可在线圈上绕一圈尼龙绳。最后用沥青或软性树脂将切槽封上。
扩展资料：
地感线圈的安装原理：
在地面上先造出一个圆形的沟槽，直径大概1米，或是面积相当的矩形沟槽，再在这个沟槽中埋入两到三匝导线，这就构成了一个埋于地表的电感线圈，这个线圈是一个振荡电路的一部分。
由它和电容组成振荡电路，其原则是振荡稳定可靠，这个振荡信号通过变换送到单片机组成的频率测量电路，单片机就可以测量这个振荡器的频率了。
当有大的金属物如汽车经过时，由于空间介质发生变化引起了振荡频率的变化，这个变化就作为汽车经过“地感线圈”的证实信号，同时这个信号的开始和结束之间的时间间隔又可以用来测量汽车的移动。
参考资料来源：百度百科—道闸
以上就是道尔智控小编解答(血洗苍穹)回答关于“捷顺道闸地感线圈如何安装”的答案，接下来继续为你详解用户（你不懂姐的风骚°）解答“海康道闸调试说明书”的一些相关解答，希望能解决你的问题！
海康道闸调试说明书
本文贡献者：【你不懂姐的风骚°】 ，解答(车库闸道cad)的问题，欢迎阅读！
贡献者回答十年专业生产停车场系统，道闸，公路收费系统及小区一卡通
接线时一定要按接线图操作。接好线后先测试地感是否正常，地感红灯闪烁时用一铁板放于线圈上方，红灯长亮时拿走铁板，道闸自动下落则产品正常。
l 地感线圈布线时，将地切一5CM深，0.6X0.8M的方形巢，四个角切成45度斜角(如右图示),将地感线圈(1平方毫米)一圈圈放入，共放3-6层,线圈每层之间一定要压紧,线圈内不要有接头。地感线圈输出端双绞至道闸,且距离尽量短,接好后用干水泥将巢封住。注：地感线圈截面积为0.5－1.5平方毫米的高温镀银线，线截面积的大小对感应强度的影响不是很大。
l 感应线圈绕好通电后线圈会产生低频振荡。当有金属进入线圈时，磁力线受影响磁场减弱被磁电感应器拾取，产生相应动作。感应线圈的感应强度与线圈的匝数和线圈的形状有很大的关系。线圈匝数太多输入感抗大，造成开路；匝数太少输入感抗小，造成短路。这两种情况会使磁电感应器的工作指示灯快速闪动。一般的匝数是3－6圈。
l 道闸调试时将其”上”与”地”短接，闸杆自动上起，则道闸正常。
l 读卡器连线用8芯屏蔽线按图纸接，布线时小心不要将线弄破。
l 控制器电源为直流12V电压，读卡器电源为12V电压，注意不要弄错。
l 地感线圈装在道闸下方，道闸到读卡机距离为3-5米。
道闸常见故障排除
l 线圈埋线松动
当地感线圈不能牢固的固定在巢内时，汽车压过路面的震动会造成巢内线圈变形，改变地感初始电感量，此时传感器必须重新复位后方能正常工作。解决方法是将融化的沥青浇入内使其固定。
l 丝松动
活节螺丝为正反螺纹相接，上下两个轴承之间用双头螺杆相接，若螺丝松动，将造成上下位均不准确。用一个80MM长Ф4的铁棒插入双头螺杆之间旋动调整闸杆上下到位即可。
l 拐臂螺丝松动
若此螺丝松动，将造成闸杆上下位不准确和停杆时晃动较大，将螺栓悬紧，螺母锁紧即可。
l 到位控制磁铁挪位
上下到位均采用慈敏霍尔元件，若长方形磁铁与减速机带凸轮的圆片位置改变，造成到位不准确。将其调整准确，不可翻转，即可解决问题。
l 断电保护开关断电
当本机器的控制部分失灵时，本机的自动保护装置将自动工作，此时闸杆停在斜上位置不动，总电源断开，机器不工作。此时将机器门打开，将大皮带顺时针方向旋转3-8圈到上位时即可复原。若如此多次不能恢复原状，则需检查霍尔元件和电路板是否失灵。
l 下拉钩调整螺母松动
机箱内下部设有螺纹M10的下拉钩，其功能为拉住平衡机构的弹簧和平衡功能的零点调节。并装有两个M10六角螺母和Ф10弹簧垫圈，若此螺母松动，机器运转时会发生敲击声和平衡失调，平衡失调后虽机器还可以运转，但会大大加重减速机、电动机以及其它传动机件的负荷，从而影响可靠性和机械寿命。
道闸平衡状态调节方法
l 将摇臂螺丝松开，使上活节与摇臂脱开，脱开后主轴即为自由状态。
l 将闸杆按正常使用状态装好。
l 将闸杆用手推到竖直状态。
l 将下拉钩调至与弹簧下拉环轻轻接触。并旋紧螺母将下拉钩固定；
l 将闸杆用手推到水平状态，松开手，此时若闸杆下垂则表示平衡弹簧拉力太小，调整方法为：将闸杆垂直，将弹簧取下，将弹簧上吊板向外旋1-2圈挂上再试，直到水平为止。状态相反时则反向调节即可。
l 将摇臂螺丝旋紧，锁紧螺母锁紧。
l 将下拉钩锁紧螺母锁紧。
l 平衡调整完成。
