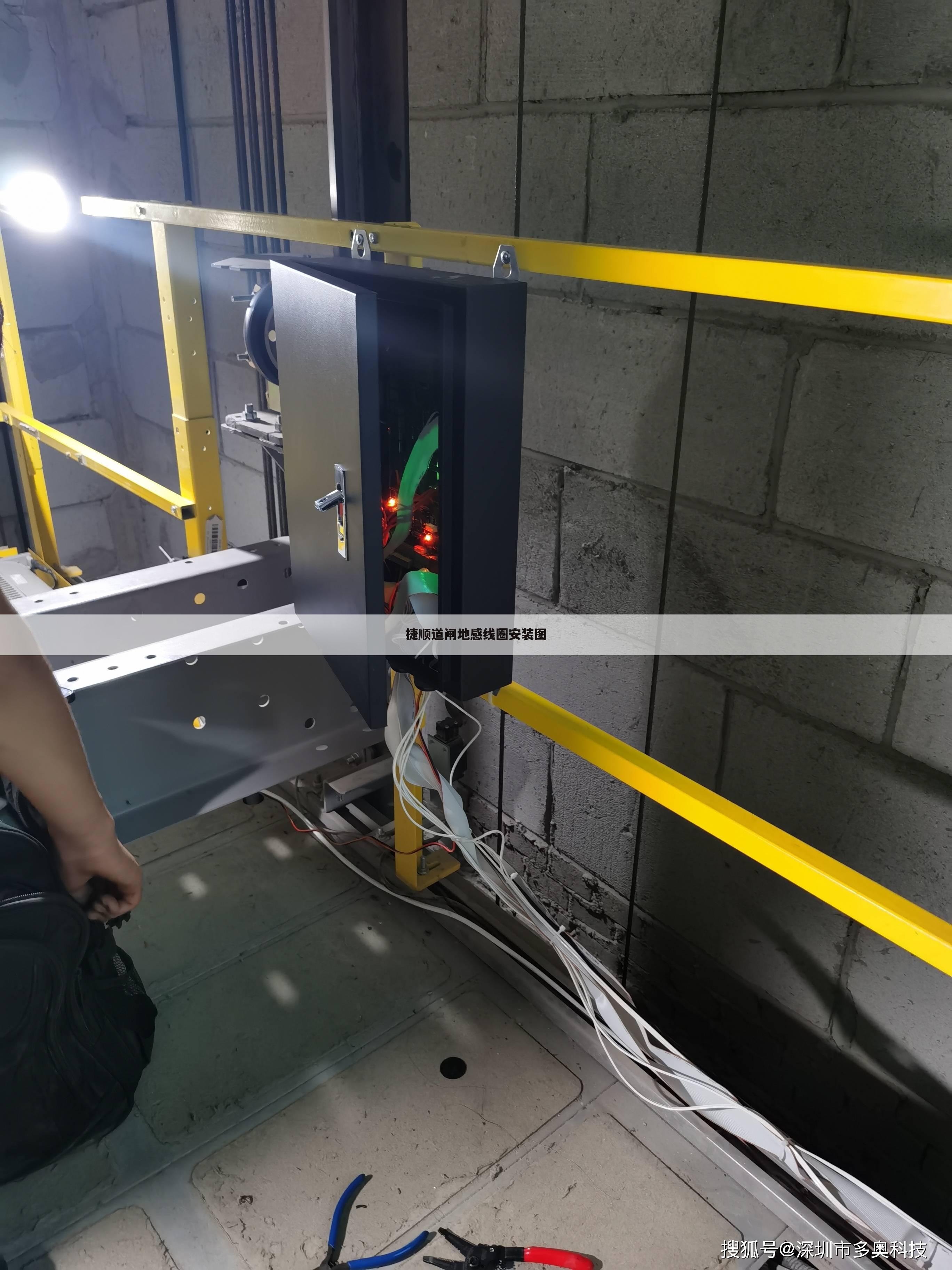

捷顺道闸地感线圈安装图
热心用户提供：【丨Team丶舞灬星辰】 ，解答(闸道安装接线)的问题，欢迎阅读！
最佳答案1． 485接口对485接口 总线控制器上的485接口为水晶头接插件，其压线按照标准压线顺序压。 道闸机上的485+接兰色组（兰色+绿白），485-接绿色组（绿+兰白） 将网线的橙色组线作为接地线与各个设备的485通讯的地连接。 2． 设备上的读卡头接口对读卡头 在控制设备的读卡头接口上，对应接读卡头的各线。 12V电源+——读卡头红色线 D0——读卡头D0绿色线 D1——读卡头D1白色线 地——读卡头黑色线 3. 总线控制器上的读卡头接口对读卡头 将网线按照标准压线顺序用水晶头压好。 将网线分成4组：橙色组（橙+橙白）、兰色组（兰+绿白）、绿色组（绿+兰白）、棕色组（棕+棕白）。橙色组接读卡头地，兰色组接读卡头D0，绿色组接读卡头D1，棕色组接读 卡头电源正12V。 4. 显示屏的接线 按照显示屏上的数据传输插头上的标注，找到标有“A”，“B”的2跟线，分别接485通讯的正和负——既兰色组和绿色组网线。 如果读卡头要通过显示屏幕连接的话，找到标有D0，D1的2根线，分别接在读卡头的D0，D1上。读卡头的电源由其他12V的稳压电源供应。如出现数据不稳定，将读卡头的电源地与网线的橙色组连接。
上文就是道尔智控小编分享贡献者：（丨Team丶舞灬星辰）回答的关于“捷顺道闸地感线圈安装图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续谈谈下文用户【祝你噩梦成真】分析的“ep208h智能道闸接线图”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
ep208h智能道闸接线图
热心用户提供：【祝你噩梦成真】 ，解答(闸道安装接线)的问题，欢迎阅读！
最佳答案电机的接三根线接到电机电容，电机上面是接电机的公共线，一般开闸，关闸信号就是COM和上键。COM和下键。
以上就是道尔智控小编解答(祝你噩梦成真)分析关于“ep208h智能道闸接线图”的答案，接下来继续为你详解用户（眼泪无法表达ヾoo○╃°○）解答“道闸原理”的一些相关解答，希望能解决你的问题！
道闸原理
本文贡献者：【眼泪无法表达ヾoo○╃°○】 ，解答(闸道安装接线)的问题，欢迎阅读！
最佳答案道闸分为：
1、直臂道闸:可以根据路面的宽度设计制作，它简洁明了，一步到位，适用于任意路口。
2、折臂道闸:特殊功能在于，当建筑物的出入口比较宽阔，而顶部有建筑物限制了高度（即路面的宽度大于高度），直杆立起时会受顶 部建筑物的影响，这时就需要设计成曲杆，使闸杆收缩时呈曲屈状态而不影响其操作。
3、手动道闸道闸:
手动道闸为公路收费站专用配套设备，安装于收费车道前端，用于禁止车辆驶入车道的标识性专用产品。
智能道闸特点：
高可靠性微处理器控制，逻辑功能强；
特种扭矩电机，无外接减速机构，结构紧凑；密封性能优良，图层牢固耐久，适应各种不良室外环境；机箱内钢制零件均经表面处理，防锈性能好；可实现手动、遥控操作、并可受控于车辆检测器及电脑收费管理系统；与车辆检测器配套使用，可实现防砸车功能；具备防撞功能，杆臂收到车辆撞击时，可及时水平打开；停电或机械失效时，处于关闭位置的杆臂可自动回复只打开位置，或通过手动打开。
以上就是道尔智控小编解疑贡献者：（眼泪无法表达ヾoo○╃°○）回答的关于“道闸原理”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续剖析下文用户【﹎йай風有霧≈】分析的“门禁道闸系统原理图”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁道闸系统原理图
本文贡献者：【﹎йай風有霧≈】 ，解答(闸道安装接线)的问题，欢迎阅读！
道闸系统工作原理：道闸控制板根据操作指令控制电机进行正向反转;电机带动减速机输入轴转动;减速机在减速输出轴并带动摇臂在后半周180º的上下转动;减速机摇臂通过下关节轴承、连杆、上关节轴承带动主轴驱动臂在后半周90º范围内作上下运动;主轴驱动臂驱动与主轴连接的闸杆在水平与垂直的90º范围内作升降运动；由平衡臂、平衡弹簧组成的平衡机构可以平衡闸杆的力矩，最大限度地减小驱动机构的负荷，延长路闸的使用寿命；自动道闸的闸杆升到垂直位的限位是由凸轮上的垂直位磁铁感应支架上的垂直位霍尔传感器来控制;同样，水平位由水平位磁铁感应水平位霍尔传感器进行控；自动道闸停电的时候，可以把摇把从闸箱后部的小孔中插入，套住手动摇把输入轴，摇动摇把升起闸杆。
以大手控制的PAB_40B道闸为例。它主要是由智能控制电路控制强电的通断，从而达到驱动电机的正反向转动，电机的的正反向转动驱动道闸机械结构（4杆联动机构）运动，从而达到栏杆在垂直与水平位置之间的运动。刷卡的就是刷卡时，控制器给道闸一个开关信号。开关信号控制电机转动，电机通过减速机带动道闸。起到控制起落的作用关闸时一般通过车辆检测器给道闸关信号，落下道闸杆。
以上就是道尔智控小编解答(﹎йай風有霧≈)分析关于“门禁道闸系统原理图”的答案，接下来继续为你详解用户（祭残惜）贡献“人行道闸安装连线图”的一些相关解答，希望能解决你的问题！
人行道闸安装连线图
本文贡献者：【祭残惜】 ，解答(闸道安装接线)的问题，欢迎阅读！
最佳答案遭到干的接线，主要是赢他的，集成电路的控制板进行控制，你有这个控制板就可以接成咋蛋糕一样的工作原理
上文就是道尔智控小编解答贡献者：（祭残惜）分析的关于“人行道闸安装连线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续分析下文用户【夜翎绮】贡献的“车牌识别道闸安装步骤”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
车牌识别道闸安装步骤
热心用户提供：【夜翎绮】 ，解答(闸道安装接线)的问题，欢迎阅读！
地感线圈
为了使检测器工作在最佳状下，线圈的电感量应保持在100uH－300uH之间。在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。周长越小，匝数就越多。由于道路下可能埋设有各种电缆管线、钢筋、下水道盖等金属物质，这些都会对线圈的实际电感值产生很大影响，所表数据仅供用户参考。在实际施工时用户应使用电感测试仪实际测试电感线圈的电感值来确定施工的实际匝数，只要保证线圈的最终电感值在合理的工作范围之内(如在100uH—300uH之间)。
在绕制线圈时，要留出足够长度的导线以便连接到环路感应器，又能保证中间没有接头。绕好线圈电缆以后，必须将引出电缆做成紧密双绞的形式，要求最少1米绞合20次。否则，未双绞的输出引线将会引入干拢，使线圈电感值变得不稳定。输出引线长度一般不应超过5米。由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。
车辆检测器
车辆检测器
线圈埋设首先要用切路机在路面上切出槽来。在四个角上进行45度倒角，防止尖角破坏线圈电缆。切槽宽度一般为4到8毫米，深度30到50毫米。同时还要为线圈引线切一条通到路边的槽。但要注意：切槽内必须清洁无水或其它液体渗入。绕线圈时必须将线圈拉直，但不要绷得太紧并紧贴槽底。将线圈绕好后，将双绞好的输出引线通过引出线槽引出。在线圈的绕制过程中，应使用电感测试仪实际测试电感线圈的电感值，并确保线圈的电感值在在100uH—300uH之间。否则，应对线圈的匝数进行调整。
安装固定
确定位置
易显眼处，闸杆面朝外（路口），道闸地面与路面需同一平面、路面需时混泥土地面作为道闸基础。
安装机箱（见图1）
取出箱内随机附件。
将箱体放置确定位置，打开箱门，用记号笔或螺丝刀在箱底板孔位处划线，并移开箱体。
使用冲击钻分别在几号出打上膨胀螺丝钉，孔深70-80mm，并置入膨胀螺丝，调好箱体水平、垂直度、拧紧螺母。
安装闸杆（见图2）
打开箱门摇转电机摇柄，使箱体内闸杆夹至水平位置。
将闸杆带有螺丝孔端水平放入箱内闸杆夹槽内，套上外闸杆夹、平垫圈，并拧紧螺母。
调节道闸杆托，使道闸杆处于水平位置。并使道闸杆托正好与道闸杆接触。
道闸杆托的安装方法与箱体的安装步骤相同。
拉簧调整
接通道闸电源，按控制器的“▲”“▼”键，使闸杆上下90度运行4至5次，如落杆时间杆出现抖动现象，说明平衡弹簧拉力不够，将闸杆运行到垂直状态。
断开电源，打开箱机，松开箱盖螺丝，取下箱盖。
使用六角扳手调节每根拉簧螺丝。（见图3）使闸杆在落杆运行时达到最佳效果。
若起杆时间杆出现抖动现象，说明平衡弹簧的拉力过大，重复上述操作（将弹簧螺丝放松，使闸杆在落杆运行时达到最佳效果。）
若起杆时，电机有运转而闸杆不动作，说明平衡拉簧拉力不足，调节拉簧状态或增加拉簧，直至闸杆运行正常。
单机弹簧配置情况如下：
闸杆长度6米配置两根拉簧，档杆长度4-5米配置两根拉簧，闸杆长度4米以下配置一根拉簧。
调整时在每个螺母旋转圈数相同，以免受力不均衡。
限位调节
道闸出厂时对闸杆的平衡状态进行过调整，达到平衡的范围，如现场安装出现闸杆起落不垂直或水平状态，需作微调时，步骤如下：
打开箱门；
使用十字螺丝刀松动限位挡板十字头螺丝，稍作转动限位挡板调至闸杆到水平位置，调好后拧紧螺丝；
当闸杆起杆不到位，限位挡板逆方向作微调，超过水平位置则反之；
当闸杆起杆后达不到垂直度，将香味挡板顺时针方向作微调，调至所需位置；
锁上箱门。
故障维修
一般简单的道闸故障可以按照以下3个方法解决，如果您的道闸出现以下3种故障之外，建议还是请专业人士来维修。
不能起落杆
排除方法：测量电压是否在220V±10V范围内；
不到位、抖动太大
检测原因：检查运行开关磁铁是否调好及平衡弹簧拉力是否过松或过紧，排除方法：调整行程控制得位置及紧固拉簧链接螺栓；
机箱内异常响动
检测原因：检查处轴承和活动链接部分是否异常。排除方法：加润滑油或更换轴承。
道闸常见故障及其维修方法主要如下：
道闸的线圈埋线松动：当地感线圈不能牢固的固定在巢内时，汽车压过路面的震动会造成巢内线圈变形，改变地感初始电感量，此时传感器必须重新复位后方能正常工作。解决方法是将融化的沥青浇入内使其固定。
道闸的活节螺丝松动：活节螺丝为正反螺纹相接，上下两个轴承之间用双头螺杆相接，若螺丝松动，将造成上下位均不准确。用一个80MM长Ф4的铁棒插入双头螺杆之间旋动调整闸杆上下到位即可。
道闸的拐臂螺丝松动：若此螺丝松动，将造成道闸的闸杆上下位不准确和停杆时晃动较大，将螺栓悬紧，螺母锁紧即可。
到位控制磁铁挪位：上下到位均采用慈敏霍尔元件，若长方形磁铁与减速机带凸轮的圆片位置改变，造成到位不准确。将其调整准确，不可翻转，即可解决问题。
断电保护开关断电：当道闸的控制部分失灵时，道闸的自动保护装置将自动工作，此时闸杆停在斜上位置不动，总电源断开，机器不工作。此时将机器门打开，将大皮带顺时针方向旋转3-8圈到上位时即可复原。若如此多次不能恢复原状，则需检查霍尔元件和电路板是否失灵。
下拉钩调整螺母松动：机箱内下部设有螺纹M10的下拉钩，其功能为拉住平衡机构的弹簧和平衡功能的零点调节。并装有两个M10六角螺母和Ф10弹簧垫圈，若此螺母松动，机器运转时会发生敲击声和平衡失调，平衡失调后虽机器还可以运转，但会大大加重减速机、电动机以及其它传动机件的负荷，从而影响道闸运行的可靠性和机械寿命。
以上就是道尔智控小编分享贡献者：（夜翎绮）分析的关于“车牌识别道闸安装步骤”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续谈论下文用户【宛儿】分享的“怎么可以找到智能化，所有各种车辆道闸的接线图。不同的都有不同的接法，那可以搞到全部都齐全图纸”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
怎么可以找到智能化，所有各种车辆道闸的接线图。不同的都有不同的接法，那可以搞到全部都齐全图纸
本文贡献者：【宛儿】 ，解答(闸道安装接线)的问题，欢迎阅读！
最佳答案不可能的，每家的产品不一样，接线方式都不一样，要求实现的功能不一样接线方式也不一样。有很多辅助功能、衍生功能厂家是没有这方面的接线图的，怎么接线就得靠现场技术人员自己处理。但是匝机的控制原理大同小字异，接线无外乎就是几种信号和电源你，只要弄懂了其中的原理和系统的接口功能和定义，图纸只是一个参考而已。
以上就是道尔智控小编分享贡献者：（宛儿）回答的关于“怎么可以找到智能化，所有各种车辆道闸的接线图。不同的都有不同的接法，那可以搞到全部都齐全图纸”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续论述下文用户【七分荒凉】分析的“智能停车场管理系统怎么设置”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
智能停车场管理系统怎么设置
本文贡献者：【七分荒凉】 ，解答(闸道安装接线)的问题，欢迎阅读！
最佳答案一，停车场系统使用的控制主板信号线不能与交流电源线同铺，你要尽量避免穿在同一个PVC管里。
二，停车场系统布线时需要避免电线的连接。如果必须有接头，接头也应采用焊接和焊接及防水处理。
三，停车场的停车场布线不宜过长，以免造成短路现象。当停车场系统布线时，必须对电缆进行标记，以方便以后的安装、调试和维护。
这里我重点提醒一下，如果是先走线，需要等世界安装设备接线调试，那么你穿好线之后一定要保护好接头，尤其是不要长时间裸露！
四，如果停车场的入口位于斜坡处，则需要将控制底盘安装在平坦的道路上或水泥浇注平台上。刷卡时建议尽量避开半坡起步。
五，在停车场布线前，应清理点管道孔。佩戴线缆时，应擦拭黄油或滑石粉。进入管口的电缆应保持平直。
做安全岛的时候，预留的管线需要用于管线。仅仅是尝试管道吗？最好预留钢丝，方便以后穿线！
六，地面感应线圈的安装一般可选用聚乙烯AWG16-22多芯高温保护线。不要使用聚氯乙烯绝缘电线。接地线圈的布线是切深10 cm，2x0.8m的地，切角成45对角。建议把地圈圈成一圈。一般放5-6层。每层线圈最好压紧。线圈内部不要有连接器。接地线圈的输出扭到通道上，距离越短越好，然后用干水泥封好。
我在这里也强调一下，不要在线圈下面有很强的电缆，或者不要在线圈旁边的井盖上打铁！
七，停车场系统布线时，根据情况适当调整各设备之间的距离。如果系统中没有设备，则不应铺设设备所需的线路。地方位置一样，地圈大小一样。
八，如果停车场管理收费系统安装在空调上，停车场系统布线时使用交流电源，不能与信号线和低压DC电源线穿在同一管槽内。同时，供电用交流电源线的尺寸要留足。
关于闸道安装接线,道闸接线原理及安装的介绍就聊到这里吧，感谢你花时间阅读本站内容，更多关于闸道安装接线的信息别忘了在本站进行查找喔。
