今天道尔智控就给我们广大朋友来聊聊智能一体刷卡锁接线图,以下7个关于智能一体刷卡锁接线图的观点希望能帮助到您找到想要的答案。

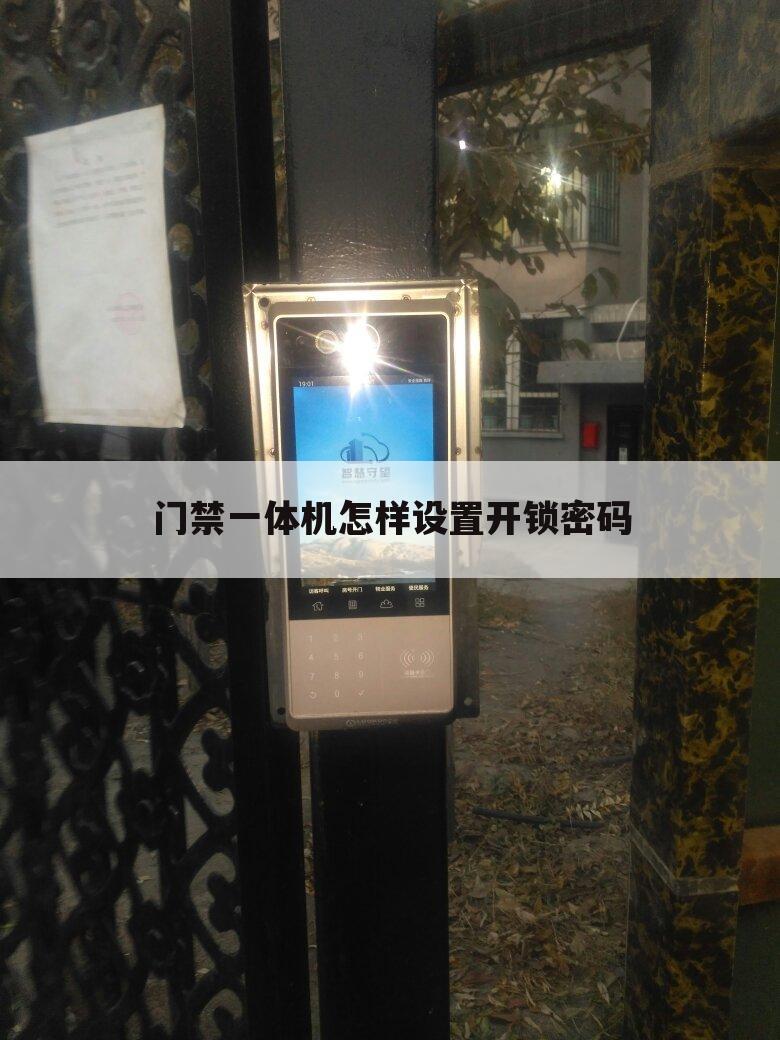

门禁一体机怎样设置开锁密码
本文最佳回答用户：【偏执的傲】 ，现在由道尔智控小编为你讲解与【智能一体刷卡锁接线图】的相关内容！
贡献者回答门锁如果是电插锁或者磁力锁接线方式如下
锁 12 gnd 分别接门禁机上的nc gnd
备注：根据门禁机的不同有些需要接驳跳线，一般情况下是接线方法
还有另外一种方法是需要第三样配件 即门禁电源控制器 通过门禁控制器来控制锁的动作，这个方案相对直接接刷卡机更安全稳定
上文就是道尔智控小编分享贡献者：（偏执的傲）分析的关于“门禁一体机怎样设置开锁密码”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续讲析下文用户【魂归何处】分析的“磁力锁怎么和门禁接线”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
磁力锁怎么和门禁接线
本文最佳回答用户：【魂归何处】 ，现在由道尔智控小编为你详解与【智能一体刷卡锁接线图】的相关内容！
贡献者回答联网门禁的COM与12V并起来，磁力锁的正极接联网门禁的NC，负极接GND。信号线NO、COM接MAG+和MAG-。
磁力锁属于“加电锁门”类，所以对于的“+”需要接门禁主板的NC。“-”则链接电源的负极。
磁力锁(或称电磁锁)的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。
因为电磁锁没有复杂的机械结构以及锁舌的构造，适用在逃生门或是消防门的通路控制。其内部用灌注环氧树酯(epoxy)保护锁体。电磁锁的吸力强度以LB表示(磅)，测试的方法是静态加压。
所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力，当超出电磁锁的吸力时瞬间拉开吸附铁板，此ㄧ拉力的数据就是电磁锁的拉力值。
而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压(collinear load test)，如此电磁锁的吸力(Holding Force)才是最大。吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化。
门禁系统的工作原理
读卡头用来读取刷卡人员的智能卡信息（卡号），再转换成电信号送到门禁控制器中，控制器根据接收到的卡号，通过软件判断该持卡人是否得到过授权在此时间段可以进入大门，根据判断的结果完成开锁、保持闭锁等工作。
对于联网型门禁系统，控制器也接受来自管理计算机发送的人员信息和相对应的授权信息，同时向计算机传送进出门的刷卡记录。
单个控制器就可以组成一个简单的门禁系统，用来管理一个或两个门。多个控制器通过通信网络同计算机连接起来就组成了整个建筑的门禁系统。计算机装有门禁系统的管理软件，它管理着系统中所有的信息分析与处理。
以上就是道尔智控小编解答(魂归何处)回答关于“磁力锁怎么和门禁接线”的答案，接下来继续为你详解用户（殇言）贡献“联网式门禁读卡器怎样接线”的一些相关解答，希望能解决你的问题！
联网式门禁读卡器怎样接线
本文最佳回答用户：【殇言】 ，现在由道尔智控小编为你分析与【智能一体刷卡锁接线图】的相关内容！
贡献者回答一、门禁系统的基本组成
门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。
智能卡：在智能门禁系统当中的作用是充当写入读取资料的介质。
控制器：是整个系统的核心，负责整个系统信息数据的输入、处理、存储、输出，控制器与读卡机之 间的通讯方式一般均采用R485、R232及韦根格式。、
锁具：是整个系统中的执行部件。目前有三大类：电控锁、磁力锁、电插锁。根据用户的要求和门的 材质进行选配，电锁口一般用于木门，磁力锁用于金属门、木门，电插锁相对来说应用较为广泛，各种材质的门均可使用。作为执行部件，锁具的稳定性、耐用性是相当重要的。
电源：电源设备是整个系统中非常重要的部分，如果电源选配不当，出现问题，整个系统就会瘫痪或出现各种各样的故障，但许多用户往往会忽略电源的重要性。门禁系统一般都选用较稳定的线性电源。
管理软件：负责整个系统监控、管理和查询等工作。管理人员可通过管理软件对整个系统的状态、控 制器的工作情况进行监控管理，并可扩展完成巡更、考勤、停车场管理等功能。
二、设备特性
1、485控制器特性
485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用
485集线器可以扩展多条总线。支持多达6个输出和10个输入。型号有单门、双门、4门等。
2、TCP/IP控制器特性
以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。具有远程升级、远程初始化、数据复位、防区功能的功能；
可以扩展的485接口空间；支持多达6个输出和10个输入。是一个可以通过以太网进行远程管理的门禁系统。型号有单门、双门、4门等。
三、设备接口
1、读卡器接口
读卡器做为读卡输入设备，通讯协议是WG26/34等。分别是ReaderA和ReaderB ReaderC、ReaderD。单门对应AB，分别表示进门、出门；2门的有4个：AB代表门1的进出读卡器， CD代表门2的进出读卡器。4门控制器ABCD读卡器对应1-4门。
读卡器接线的时候使用5条线。
其中声光控制线在读卡器上面有 2条线，在这里合并接在一起。也可以不接，不接的时候在刷卡将不 能通过声光判别是否有效刷卡。这里的颜色不一定是实际情况，部分型号和厂家的读卡器有不同的颜色表示，请按实际标识对应接线。
读卡器到控制器距离理论值不能超过100米，实际应用控制在80米以内。
2、输出接口输出接口包括锁控制接口和报警输出以及火警输出3类。
所有的输出接口都是干接点，也就是只提供开关功能。通过这些接口来对被控制设备进行通断动作。
接口列表：
输出端子每组输出都是由常开、常闭、公共端组成。接线的时候公共端必须接，另外根据接线的设备选择常开或者常闭。
一般接线：
电源正极 ——公共端（COM）
常闭NC（常开NO）——锁正极
锁负极——电源负极
断电开锁：当断开电源时，锁打开
阳极锁、磁力锁等断电闭合的设备选择常闭
通电开锁：当接通电源时，锁打开
阴极锁、电控锁等通电断开的设备选择常开 也可以用门禁控制非锁类设备，如灯、自动门、电梯、三棍闸机，接线方法同上。
参考见下面接线图：
3、输入接口
控制器默认多个输入接口，所有的输入接口都是通断动作，也就是使用开关设备来控制，接线不分正负，如按钮、碎玻等。要使这些接口发生作用，必须是使他们断开或者连接的变化的时候。如按钮是重断开变为连接的时候表示按钮按下。
输入接口表配置：
门磁：是检测门状态的输入点。门的状态：当门磁闭合且锁输出为闭合的时候门闭合，门磁断开或者锁输出为开门的时候门即表示开安装后如果不使用门磁功能，请短接门磁输入。
4．通讯接口
（1）485 控制器接口
485系列控制器默认通讯接口使用485通信，通信距离1200米，波特率9600。多台控制器通信的时候，使用总线结构。通信线从电脑上的 232-485转换器接到第一台控制器，再从第一台控制器接到第2台，第2台接到第3台，如此顺序连接。接线方法为正接正、负接负。
（2）TCP/IP控制器接口
TCP/IP控制器使用网线接口，通过网线与交换机联接默认通讯接口使用以太网口，接口为标准RJ45，接线时请按标准制作水晶头。控制器保留485接口通信的空间，默认不支持该接口，需要焊接元件才能支持。
RJ45 接口
插上RJ45水晶头后，如果网络线联通正常，通信灯的绿灯常亮；传输数据时候黄灯闪烁。
四、控制复位器
控制器提供复位功能，复位操作如下：
方法一：硬件复位：
1. 断开电源
2. 拔下复位挑线（红色JP8）
3. 通电，等2秒（TCP/IP控制器为35秒）
4. 控制器鸣叫2 声
5. 断电
6. 插上跳线
7. 通电复位完成
说明：硬件复位后，所有的参数变为默认值（TCP/IP 控制器包括 IP地址），删除全部记录。如果复位 后控制器鸣叫不断，表示复位不成功。
方法二：Web复位（此复位方法只适用于TCP/IP控制器）
1. 打开浏览器，如IE，输入控制器IP地址，回车。
2. 看到登录界面，输入密码。
3. 登录后单击复位按钮后，关闭浏览器IE。
4. 控制器将开始重新启动，启动时间30秒后复位完成。
说明：Web 复位后，IP地址保持不变，其他数据变为默认值。
五、参考接线图
1、2 门、4 门接线图
2、单门接线图
2、中控门禁机接线示意图
3、无线实时联网门禁
无线实时联网门禁系统是应用无线传感技术，对无线一体化智能宾馆锁实现无线联网，其本质上就是一个物联网系统，所以也可以称为物联网无线门禁系统。 就功能而言，在办公楼宇的场合完全可替代传统的有线联网门禁系统。 该系统由一体化无线智能宾馆锁、无线门禁主控器（含天线扩展模块）及管理软件组成。
六、门禁系统的安装使用
一、基本配置
一个最简单不联网门禁系统的配置包括：一台门禁一体机，一个12V电源，一个出门按扭，一把电锁一个最简单的联网门禁系统的配置包括：一台门禁控制器，一个 12V电源，一个出门按扭，一把电锁一个读卡器，一个485通讯转换器。（如下图）
二、建议安装调试过程
1．安装控制器主机，接通电源，短接出门按钮，观察继电器动作和继电器开锁指示灯状态变化。
2．接通485通讯，安装软件，在软件里面添加控制器，注意填写正确的序列号。
3．打开调试界面观察通讯情况。
4． 观察是否正常通讯，通讯后用软件开关门，是否成功。
5．安装读卡器，刷卡操作是否有正确的记录。
6．增加用户、发卡、授权操作，下载卡到控制器，刷卡观察记录是否正常。
7．安装锁接上锁的连接线，再刷卡后观察记录和锁是否正常。
8．安装其它附属设备如按钮等。
三、门禁系统的施工布线规范和注意事项
读卡器到控制器的线：建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合 法卡可不接LED 线），数据线Data1Data0 互为双绞。最长不可以超过100 米。屏蔽线接控制器的GND。
按钮到控制器的线：建议采用两芯线，线径在0.3平方毫米。
电锁到控制器的线：建议使用两芯电源线，线径在1.0平方毫米。如果超过50米要考虑用更粗的线或者多股并联，或者通过电源的微调按钮，调高输出电压到14V左右。最长不要超过100米， 一般控制在60米以内。
门磁到控制器的线：建议选择两芯线，线径在0.3平方毫米，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。
控制器到控制器之间：以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。线径在0.3平方毫 米，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND 进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。
485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。如果超过请选用485HUB或者中继器来改善通讯环境。
四、布线说明
所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。虽然控制器具备了良好的防静电、防雷击、防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。 建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。 请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。不要将控制器和其他大电流设备接在同一供电插座上。
读卡器、按钮的安装高度是距地面1.45米，可以根据客户的使用习惯，适当增加或者降低。 控制器建议安装在弱电井、天花板口等便于维护的地点。接线端子注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障。
来源：网络
如有侵权，请联系删除
电气知识课堂
ID：gh_3962e54db974
以上就是道尔智控小编解答(殇言)贡献关于“联网式门禁读卡器怎样接线”的答案，接下来继续为你详解用户（感情像个闹钟）贡献“电梯轿厢刷卡器接线怎么接”的一些相关解答，希望能解决你的问题！
电梯轿厢刷卡器接线怎么接
本文最佳回答用户：【感情像个闹钟】 ，现在由道尔智控小编为你解答与【智能一体刷卡锁接线图】的相关内容！
贡献者回答不同的系统接线不一样，分层控制和统一控制的接线方法也不一样，常见的接线方式是将刷卡器的输出端串入电梯按钮的信号公共端，然后设置刷卡器，不同厂家的刷卡设备设置方法不一样，请参考随机说明书。
以上就是道尔智控小编分享贡献者：（感情像个闹钟）贡献的关于“电梯轿厢刷卡器接线怎么接”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续剖析下文用户【Too naive 过分天真】解答的“有线可视门铃接线图”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
有线可视门铃接线图
本文最佳回答用户：【Too naive 过分天真】 ，现在由道尔智控小编为你分析与【智能一体刷卡锁接线图】的相关内容！
贡献者回答就两条线到电磁锁，不分正负。
如果刷卡模块是独立的，主板到模块3线“正”“负”“开锁信号”分清正与负即可。
以上就是道尔智控小编解疑贡献者：（Too naive 过分天真）解答的关于“有线可视门铃接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续介绍下文用户【鞋纸虽美，但不合脚ㄋ〞】贡献的“一体智能化刷卡锁安装视频”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
一体智能化刷卡锁安装视频
本文最佳回答用户：【鞋纸虽美，但不合脚ㄋ〞】 ，现在由道尔智控小编为你分析与【智能一体刷卡锁接线图】的相关内容！
贡献者回答君达泰智能锁安装方式先让智能锁开孔，1.装锁体 2.装锁头 3.装前面板 4.前面板主板排与锁芯排线对接 5.后面板装上电池 6.后面板电池盒与锁体红黑钱对接，会听到滴的一声，表示通电正常 7从后面板上螺丝固定前面板 8.试测，用钥匙开门，刷卡开门都正常表示安装完成！
上文就是道尔智控小编解疑贡献者：（鞋纸虽美，但不合脚ㄋ〞）贡献的关于“一体智能化刷卡锁安装视频”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续探讨下文用户【逗逼战队】回答的“电子门锁自己可以安装吗”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
电子门锁自己可以安装吗
本文最佳回答用户：【逗逼战队】 ，现在由道尔智控小编为你详解与【智能一体刷卡锁接线图】的相关内容！
贡献者回答注意开门方向，开门方向和门锁安装位置密切相关。
注意刷卡门锁各零部件的位置
安装具体操作步骤
首先需要调试电路，电池红为正、黑为负、GND为负，利用一根2芯线连接锁头，GND对GND，+12对+12（GND相邻位置）
开关房门，保证能正常使用，遥控、PID卡如果不了解可以先不接，不连接电瓶。
对房门进行力学加固，固定底板，锁头上一般有4个固定孔，装上螺丝，固定在门上，对应右侧开槽，安装磁铁。
连同PID卡、遥控进行调试，连接电瓶，刷卡无法识别会发出警报声，按照说明书上操作，遥控开门。
扩展资料：
选择智能门锁有窍门
智能门锁作为新生的朝阳产业，不可避免地存在一些问题。据中国新闻网报道，在选择智能门锁时，消费者应该注意以下几点：
1.简洁实用最重要。智能门锁属于家居耐用品，是配套在各式各样的门上使用的，挑选的第一原则就是简洁、实用。
2.注重安全是本质。门锁的本质是安全，在选择智能门锁时应选择系统健全，密码不易被破解的产品。
3.可应对复杂环境。智能门锁会受到环境的影响，如无线信号的对接、信号干扰、信号屏蔽等，所以在选择智能门锁时需要看门锁能否提供安全、稳定的使用环境。
4.经过国家权威机构的严格检验。对电子产品而言，质量的可靠和安全相当重要，选择智能门锁时应选择经过国家权威机构检验合格的产品。
参考资料来源：人民网-智能门锁方便又安全 选择门锁记住四个窍门
最后，你如何评价[{智能一体刷卡锁接线图,智能一体刷卡锁接线图}]？想了解更多精彩内容，快来关注本站吧。
