今天我们来聊聊[门禁三辊机接线图],以下10个是关于门禁三辊机接线图的观点，希望能帮助到您找到想要的，更多8线门禁机接线图相关的资讯继续关注本站。

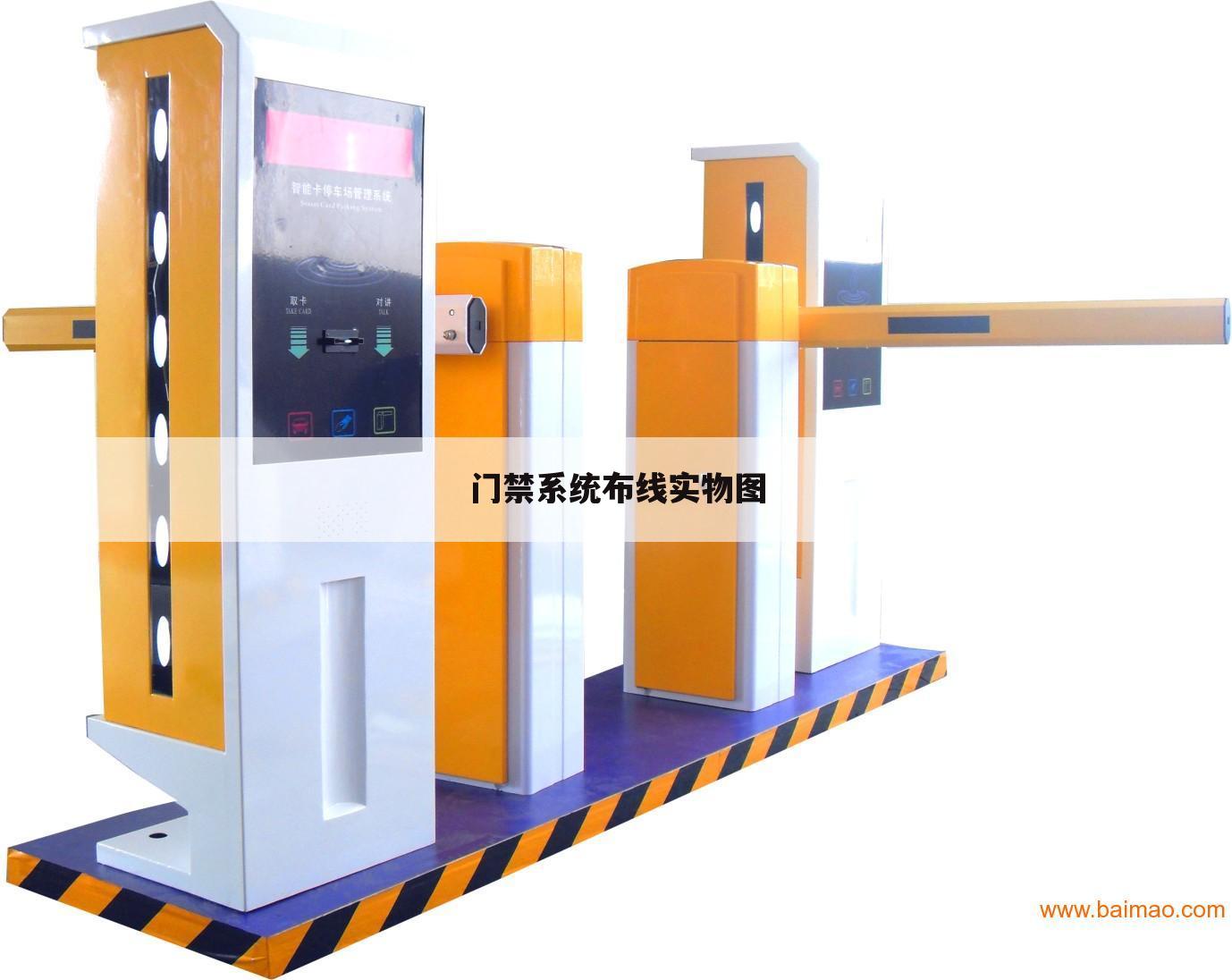

门禁系统布线实物图
贡献用户名：【共你赴荣华】 ，现在由道尔智控小编为你讲解与【门禁三辊机接线图】的相关内容！
最佳回答门禁系统接线方法如下:
1.
门禁主机上的正12伏、GND端接门禁电源的正12V、GND端;
2.
电控锁正端接门禁电源的NO或NC端,通常接法接到NC端。电控锁负端接门禁电源的GND端;
3.
门禁主机上的PUSH端,接门禁电源的PUSH端。门禁主机上开门信号标示是NO、NC的,通常接NO端至接门禁电源的PUSH端;
4.
若另一端接出门按钮,出门按钮的2根连线接到门禁主机的出门按钮端和GND端,或者接入到门禁电源的PUSH端和GND端;
5.
若另一端接读卡器,读卡器连线接入门禁主机的对应信号端
以上就是道尔智控小编解答(共你赴荣华)解答关于“门禁系统布线实物图”的答案，接下来继续为你详解用户（小云朵想吃糖）回答“门禁电源接线图解”的一些相关解答，希望能解决你的问题！
门禁电源接线图解
贡献用户名：【小云朵想吃糖】 ，现在由道尔智控小编为你分析与【门禁三辊机接线图】的相关内容！
最佳回答连接方法：
1、门禁主机上的+12V、GND端接门禁电源的+12V、GND端；
2、电控锁正端接门禁电源的NO或NC端，通常接法接到NC端，电控锁负端接门禁电源的GND端；
3、门禁主机上的PUSH端接门禁电源的PUSH端；
4、另一端接出门按钮，出门按钮的2根连线接到门禁主机的出门按钮端和GND端，或者接入到门禁电源的PUSH端和GND端；
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端；
6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接，网线与电脑网卡网口连接。
更多关于门禁专用电源怎么接线，进入：查看更多内容
以上就是道尔智控小编解答(小云朵想吃糖)贡献关于“门禁电源接线图解”的答案，接下来继续为你详解用户（無可挑剔）解答“门禁一体机断电后能开门嘛”的一些相关解答，希望能解决你的问题！
门禁一体机断电后能开门嘛
贡献用户名：【無可挑剔】 ，现在由道尔智控小编为你探讨与【门禁三辊机接线图】的相关内容！
接门禁专用电源上，电锁正极接电源NC端子，负极接电源com或者gnd端子上。
直接接到门禁机上，电锁正极接门禁机Nc端子，电锁负极接电源GND端子，电源12V+接com端子。
电控锁，阴极锁 主要安装于不锈钢门，木门，主要接线方式正极接电源NO端子，负极接com端子。
静音锁接线方式：电源12V+接电锁板上的12v+ 负极对应接上；电锁K+,K- k+接电源NO端子 k-接电源com端子或者gnd端子。
出租屋一体锁接线方法：12v电源直接对应接入电锁12v+ 、gnd即可。
以上就是道尔智控小编解答(無可挑剔)贡献关于“门禁一体机断电后能开门嘛”的答案，接下来继续为你详解用户（春风不识路）贡献“门禁系统接线图方法”的一些相关解答，希望能解决你的问题！
门禁系统接线图方法
贡献用户名：【春风不识路】 ，现在由道尔智控小编为你详解与【门禁三辊机接线图】的相关内容！
最佳回答NC的、GND；网线与电脑网卡网口连接： ①门禁主机上的+12V。 ⑥如需要联网的话。电控锁负端接门禁电源的GND端一般门禁系统配置、门铃接口：门禁主机。（门禁主机上开门信号标示是NO；或者接入到门禁电源的PUSH端和GND端、DATA0，还要接入RS485线（RS485通讯方式）或网线（TCP/，另一端和电脑连接。 ⑤另一端接读卡器的话，断电关锁）、GND端（门禁主机供电）接门禁电源的+12V、DATA1);IP通讯方式）与门禁主机连接。 另外门禁主机上可能还会有报警接口。 ③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端、电控锁（电插锁、门禁电源、出门按钮（或读卡器）。一般接线方式。 ④另一端接出门按钮的话、常闭锁而定），出门按钮的2根连线接到门禁主机的出门按钮端和GND端，读卡器连线接入门禁主机的对应信号端（一般接4个端子。联网的话还需要接主控电脑（安装相应软件）、电插锁）；通常接法接到NC端（通电开锁，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接。 ②电控锁正端接门禁电源的NO或NC端（视常开锁、GND端：12V，通常接NO端至接门禁电源的PUSH端）、门磁接口等（一般不接）如需要对应接入即可
上文就是道尔智控小编解疑贡献者：（春风不识路）分析的关于“门禁系统接线图方法”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续热议下文用户【余生愛浪】分析的“门禁系统6根线接线”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统6根线接线
贡献用户名：【余生愛浪】 ，现在由道尔智控小编为你探讨与【门禁三辊机接线图】的相关内容！
最佳回答门禁控制器通常是6根线
名称 12V正极 12V负极 数据0 数据1 声光控制线
标识 12V GND Data 0 Data 1 Buzz LED
线颜色 红 黑 绿 白 灰 蓝
上文就是道尔智控小编解答贡献者：（余生愛浪）贡献的关于“门禁系统6根线接线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续答疑下文用户【可可】贡献的“单元门禁电路原理图”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
单元门禁电路原理图
贡献用户名：【可可】 ，现在由道尔智控小编为你探讨与【门禁三辊机接线图】的相关内容！
最佳回答门禁系统详细安装接线图要看你选用的产品而定。 一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。 一般接线方式： ①门禁主机上的+12V、GND端（门禁主机供电.
以上就是道尔智控小编解答(可可)回答关于“单元门禁电路原理图”的答案，接下来继续为你详解用户（星星的軌跡）贡献“楼宇对讲怎么放线”的一些相关解答，希望能解决你的问题！
楼宇对讲怎么放线
贡献用户名：【星星的軌跡】 ，现在由道尔智控小编为你讲解与【门禁三辊机接线图】的相关内容！
最佳回答楼道里墙上有一个盒子，里面有一个解码器。你要去看一下哪里的线是怎么接的。然后回来对应的线接上就行。这种电话上的六根线只需要接红蓝两根，网线里面哪两根接蓝哪两根接红就要看楼道里的接线了。
以上就是道尔智控小编解答(星星的軌跡)分析关于“楼宇对讲怎么放线”的答案，接下来继续为你详解用户（时光勿扰）贡献“门禁一体机如何接线”的一些相关解答，希望能解决你的问题！
门禁一体机如何接线
贡献用户名：【时光勿扰】 ，现在由道尔智控小编为你分析与【门禁三辊机接线图】的相关内容！
最佳回答如果电锁要接在电源上的话，那就需要1楼得接法。
不知道你是电控锁，还是常闭的，所以给出了两种接法。
接线图的电锁接线是不对的，应该是电源的12V—电锁12V
电源的GND—电锁GND
电源的 NO—电锁K+
电源的COM—电锁K-
以上就是道尔智控小编分享贡献者：（时光勿扰）回答的关于“门禁一体机如何接线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续解惑下文用户【持筆書童】回答的“门禁电源接线图解”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁电源接线图解
贡献用户名：【持筆書童】 ，现在由道尔智控小编为你讲解与【门禁三辊机接线图】的相关内容！
最佳回答连接方法：x0dx0a1、门禁主机上的+12V、GND端接门禁电源的+12V、GND端；x0dx0a2、电控锁正端接门禁电源的NO或NC端，通常接法接到NC端，电控锁负端接门禁电源的GND端；x0dx0a3、门禁主机上的PUSH端接门禁电源的PUSH端；x0dx0a4、另一端接出门按钮，出门按钮的2根连线接到门禁主机的出门按钮端和GND端，或者接入到门禁电源的PUSH端和GND端；x0dx0a5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端；x0dx0a6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接，网线与电脑网卡网口连接。x0dx0a更多关于门禁专用电源怎么接线，进入：查看更多内容
上文就是道尔智控小编分享贡献者：（持筆書童）分析的关于“门禁电源接线图解”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续叙说下文用户【维熙】回答的“门禁加装遥控接线图”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁加装遥控接线图
贡献用户名：【维熙】 ，现在由道尔智控小编为你讲解与【门禁三辊机接线图】的相关内容！
最佳回答如果你想通过遥控器来控制门禁电锁的开关，无论什么样的门禁系统，你都可以将遥控器的(NO)和(GND)接到门禁控制器上的开门按钮的接线位置上（不区分正负），即可实现遥控开锁的需求。门禁遥控器的控制板，所需电源直接取自于门禁的12V电源（区分正负）。
