今天给各位分享多通道摆闸接线图的知识，其中也会对摆闸主板接线图详解进行解释，如果能碰巧解决你现在面临的问题，别忘了关注本站，现在开始吧！

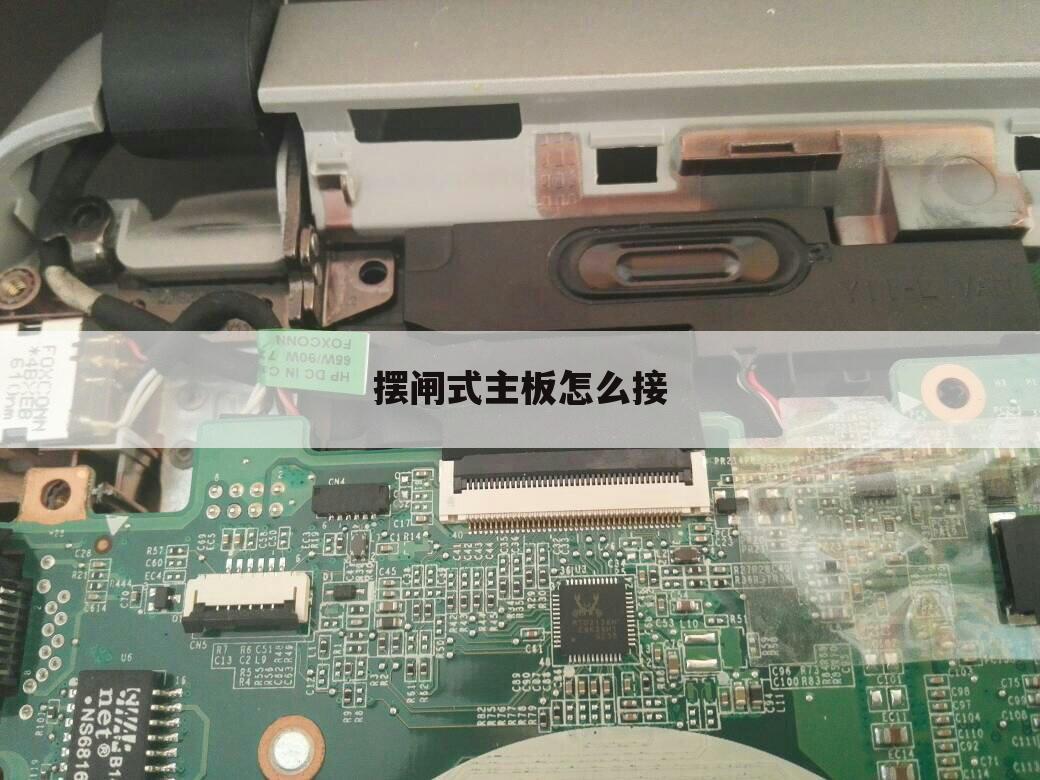

摆闸式主板怎么接
本文贡献者：【花落相思尽〆】， 疑问关键字：多通道摆闸接线图， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答闸机板接线说明：
先设置好控制的闸机类型（三种类型翼闸，摆闸，对开摆闸），人对着闸机接线，不论是主机板还是从机板，左边的接近开关接左到位，中间的接零位，右边的接右到位（注意：翼闸只有2个到位，零位和左到位，右到位不用），左边的红外接左红外，中间的接防夹，右边的接右红外。电机线随便接，上电看哪边的电机转向不对就反哪边的电机线。
闸机板参数设置说明：
控制板上电后LCD屏上显示默认状态，默认状态显示控制板此时的“工作模式”（摆闸，对开摆闸，翼闸三种工作模式），以及出，入口通行次数等参数。
控制板上共有5个操作按键，“菜单”“上”“下”“确定”“取消”。
菜单的操作：
按“菜单”键，进入密码输入界面，默认密码为：上上下下上下。输入该6位密码，按“确定”即进入菜单。进入菜单后按“上”
“下”选择某项功能菜单再按“确定”即可进入功能或数值更改界面，通过按加减键选择或调整到相应数值。
例：要更改闸机工作方式：进入菜单，选择菜单里面“闸机工作方式”——
按“确定”（显示当前工作方式）——
再按“确定”进入修改数值界面——按“”上或“下”选择
——按“确定”修改成功
——
设置完成后按“取消”退出（不按取消键，系统会在15秒后自动退出）。
系统菜单说明：
“出入口进出方向配置”：
设置闸机左边为入口还是出口；右边为入口还是出口。
“出入口通行配置”：
设置闸机两边（入口和出口）是否允许通行。
“闸机工作方式”
设置开闸方式，为红外开闸，还是刷卡开闸。
“出入口记忆功能配置”
开启或关闭出入口通行时是否具有记忆功能，一般用于刷卡开闸时，在一个人刷卡还未通过的情况下，是否记忆其他人的刷卡情况。“禁止”则为第一个刷卡人通过以后，第二人刷卡才能有效；“允许”则为多少个人刷卡即允许连续多少个人通过。
上文就是道尔智控小编分享贡献者：（花落相思尽〆）分析的关于“摆闸式主板怎么接”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续讨论下文用户【Heroの青龙】贡献的“主板线路应该怎么装”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
主板线路应该怎么装
本文贡献者：【Heroの青龙】， 疑问关键字：多通道摆闸接线图， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答现在机箱里面的主要分这么几类：
一、按钮类，最重要的，其他不接照样用，这几个不接干脆就别用机箱了
电源按钮：标示POWER SW，有的简写成PWR SW，两针的
RESET按钮：标示RESET，或者RESET SW，也是两针的
按钮类没有正反区别，只要不是插错插针的位置，就行
二、指示灯类
电源灯：POWER LED，有的简写PWR LED，有两针，也有三针，或者是分开的两个小针，不同主板有所不同；
硬盘读写动作灯：HDD LED，两针；
指示灯其实是发光二极管，有正反的区别（翻转180度插是不亮的），这个的话，由于不同的机箱用的线颜色五花八门，只能试了，不过只要插针不插错位置，也是不会坏的，开机发现灯不亮，关机，翻转180度再插就可以了
三、机箱喇叭
SPEAKER：4针，
和上同理，不插错不会坏，开机没有“嘟”一声，关机翻转180度再接
4、前置USB插针
这个新的机箱说做成一体的，共两排，10针，其中一个位置是堵死的，所以绝对不会接反
老点的机箱是分开的4个插针：两根是电源的+-，一般上面印的字是VCC（就是+），和GND（就是-）；还有两根是数据线的+-，一般上面就印+和-，或者是-DATA和+DATA
主板上的顺序是一般是从左往有VCC，-DATA，+DATA，GND。一般主板上也会有相关的字样
这个最好不要接错，否则很可能会烧坏U盘或者主板，我一个朋友就遇到过，装机的小工没帮他装好，结果插一个U盘烧一个，插一个烧一个，直接烧掉4个U盘
5、前置音频接口
这个不是每个机箱都有的，有的机箱插针太老式了，新主板的布局都不能用。而且针也比较多（有些机箱也是做成一体的，这样的话会比较方便），给你上个图，能看懂就接，不能看懂就不接。完全不影响使用（因为很多主板你接了前置的声音，你后面孔上接的音箱就没声音了）
以上就是道尔智控小编解答(Heroの青龙)贡献关于“主板线路应该怎么装”的答案，接下来继续为你详解用户（萧沉吟浸蓝调雨）分析“道闸故障图解”的一些相关解答，希望能解决你的问题！
道闸故障图解
本文贡献者：【萧沉吟浸蓝调雨】， 疑问关键字：多通道摆闸接线图， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答摆闸故障图解处理，主要由专业人员处理。
这里只是给出参考，具体还需要针对不同故障给出不同处理方法。
查看主板的指示灯，正常状态是PLED1、PULED1电路指示灯常亮，显示为黄色。L3、R3开闸模式灯常亮。STASTUS1----16红外对射灯常亮。OUTD1指示灯常亮。显示绿色。
摆闸故障图解处理
以上就是道尔智控小编解答贡献者：（萧沉吟浸蓝调雨）分析的关于“道闸故障图解”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续研究下文用户【转甜】解答的“开门方向怎么定”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
开门方向怎么定
本文贡献者：【转甜】， 疑问关键字：多通道摆闸接线图， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答在所有的闸机门禁系统中，摆闸以其通行快，通行人员多等等的特点，一直备受众多客户朋友的关注。而且，摆闸也是所有闸机门禁系统中，唯一能够通行自行车、电动自行车的人行通道闸。因此，在很多出入口安装摆闸，一直深受客户的关注。
1、摆闸调试前准备：摆闸接线图1份，摆闸设备1套。
2、检查接线
根据接线图检查电机的接线，市电接线。检查电源接线及整个设备的其它接线正确。确认无误后可上电调试!设备的保护地一定要可靠接地，否则不允许调试;
3、摆闸门禁功能调试
1).此闸为双向常闭摆闸.外接进向刷卡信号、出向刷卡信号。
2).没有刷卡信号时,当行人从进向进入时报警. 同理没有刷卡信号时,当行人从出向进入时报警。
3). 行人刷卡通行:当行人刷卡后方向指示变为绿色箭头，闸门打开开始延时,在设定通行时间内行人通行则闸门关闭，绿色箭头变为红色禁止.若超时行人仍不通行则闸门关闭，绿色箭头变为红色禁止。
4).行人通行时如两人太近具体以时间为限则当作一人处理。
5).摆闸开关运行可调.具体见参数设置。
摆闸门禁上电运行：摆闸为常闭型防撞摆闸,上电后闸门自动关闭，断电自动打开。
上文就是道尔智控小编解答贡献者：（转甜）回答的关于“开门方向怎么定”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续表述下文用户【淡写清欢】分析的“电脑硬盘线路图的插法”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
电脑硬盘线路图的插法
本文贡献者：【淡写清欢】， 疑问关键字：多通道摆闸接线图， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答操作方法
01
主板线最主要是要把外面的电源键、重置键接好。图中最右边是电源键，旁边是重置键，另外两个是外置USB接口。
02
在主板上相应的插口就是图中所指。
03
在这些插口的旁边会标出相应的说明，比如“HDD_LED”就是硬盘的指示灯，“RESET”就是重置键，“PWR_SW”就是电源键等等。
04
还可以查看主板说明书，上面也有这个面板连接排针的说明。
05
在机箱的连接上也有相应的英文。
06
对着主板上的英文就可以把这些线接上去了。标出正负的要接对正负，没有的直接接上去就可以了，一般白色的是负，其它颜色的是正。
07
外置USB的接法更简单。图中是主板上的usb接口。
08
机箱上的USB接口线。
09
看USB的接口线，是少一个接口的，对应上面的主板上的USB接口是少一针的，所以接反了，你是接不到主板上的。
10
图中所指是就是接电源过来的最多接口的线，一看就可以知道接在主板哪了。
11
电源上还有一个四口的电源线接口。
12
这个四口电源接口一般是接在CPU附近。这里是八口的，只能接右边的四个口，如果你想接左边的四个，是接不下去的。
13
这样，便接好的电脑主机主板线了，可以开机了。
一般而言，目前一台机箱上都会配备PowerSW开关、PowerLED灯、HDDLED灯、RESETSW开关、USB以及HDAUDIO高清音频。
机箱中常见的接线
论重要性，PowerSW开关和RESETSW开关无疑是最重要的，负责的是电脑的开关和重启；如果接错了，可以能导致烧坏电脑板，但，如果您想从机箱的前置I/O面板上享用到USB接口以及耳机的话，正确连接USB以及HDAUDIO也是必须的。
开关LED灯、硬盘灯以及开关键
机箱上几乎所有的接线都会有表明各自身份的英文或者英文字母缩写进行标注，但是怎么识别这些标注，这是我们要解决的第一个问题。下面我们来一个一个的认识（每张图片下方是相关介绍）！
电源开关：POWERSW
英文全称：PowerSwicth
可能用名：POWER、POWERSWITCH、ON/OFF、POWERSETUP、PWR等
功能定义：机箱前面的开机按钮
复位/重启开关：RESETSW
英文全称：ResetSwicth
可能用名：RESET、ResetSwicth、ResetSetup、RST等
功能定义：机箱前面的复位按钮
硬盘状态指示灯：HDDLED
英文全称：Harddiskdrivelightemittingdiode
可能用名：HDLED
电源指示灯：+/-
可能用名：POWERLED、PLED、PWRLED、SYSLED等
报警器：SPEAKER
可能用名：SPK
功能定义：主板工作异常报警器
这个不用说，连接前置USB接口的，一般都是一个整体
音频连接线：AUDIO
可能用名：FPAUDIO
功能定义：机箱前置音频
就是当前机箱中比较常见的几种接线，还有一些不太常见的，实际上，机箱上的接线很容易就能分辨清楚，但是对于主板上的跳线，要想做到心中有数就有点困难了。
下面我们再来了解一下主板针脚。首先来看开关/重启/LED灯针脚，这个针脚通常位于主板的右下角（主板装入机箱）旁边一般会有F_PANEL标示，主要负责Power开机、Reset重启等重要功能，目前绝大部分主板都采用了9pin的方式。
9pin
这款主板和上一张图的主板一样，都采用9Pin定义开关/复位/电源灯/硬灯9Pin的开关/复位/电源灯/硬盘灯跳线是目前最流行的一种方式，市场上70%的品牌都采用的是这种方式，慢慢的也就成了一种标准，特别是几大代工厂为通路厂商推出的主板，采用这种方式的更是高达90%。
9针面板连接跳线示意图
上图是9Pin定义开关/复位/电源灯/硬盘灯的示意图，在这里需要注意的是其中的第9Pin并没有定义，所以插跳线的时候也不需要插这一根。连接的时候只需要按照上面的示意图连接就可以，很简单。其中，电源开关（PowerSW）和复位开关（都是不分正负极的），而两个指示灯需要区分正负极，正极连在靠近第一针的方向也就是有印刷粗线的方向
一些一线厂商的开关/重启/LED灯针脚并不全是9pin的形式，比如华硕主板，它的接线的规律一般和前我们讲到的不太一样，下面我们看接线：
开关/重启/LED灯针脚设置情况
上图就是华硕主板这种接线的示意图（红色的点表示没有插针），实际上很好记。这里要注意的是有些机箱的PLED是3Pin线的插头，但是实际上上面只有两根线，这里就需要连接到3Pin的PLED插针上，如上图的虚线部分，就是专门连接3Pin的PLED插头的。
除了前面我们讲到的，还有一些主板的接线规律并不太明显，但是这些主板都在接线的旁边很明显的标识除了接线的方法（实际上绝大多数主板都有标识），并且在插针底座上用颜色加以区分，如下图。大家遇到这样主板的时候，就按照标识来插线就可以了。
其他无规律主板的接线方式
其他无规律主板的接线方式
前置USB与音频的说明
机箱前置USB/音频线如何与主板进行连接，对于一些新手有一定难度，要知道一旦接线出错，轻则无法使用USB和音频设备，重则烧毁USB设备或主板。
USB针脚的接线。一般都是整体的。如果是整体的比较容易，USB连接插座上共计10个针脚位，但是有一个是空余的。而机箱提供的插头也是10个插孔，但是一个是堵死的，这种防呆式设计可以帮助用户正确连接。
以上就是道尔智控小编解疑贡献者：（淡写清欢）解答的关于“电脑硬盘线路图的插法”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续描述下文用户【饸梓】分析的“新型摆闸安装要多少钱”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
新型摆闸安装要多少钱
本文贡献者：【饸梓】， 疑问关键字：多通道摆闸接线图， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答几万到十几万不等，土建安装后，按摆闸接线图进行摆闸的电机接线、市电接线、电源接线及整个设备的接线，确认无误后上电调试
以上就是道尔智控小编解答(饸梓)分析关于“新型摆闸安装要多少钱”的答案，接下来继续为你详解用户（裙下三千臣）解答“精英主板电源线怎么接”的一些相关解答，希望能解决你的问题！
精英主板电源线怎么接
本文贡献者：【裙下三千臣】， 疑问关键字：多通道摆闸接线图， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答精英IC780M-A主板的电源接线插针组的位置在如图中圆圈和箭头所指处。
插针旁印着小字PW SW、RST、HDLED、PWLED等字样，其中PW SW即是电源插针；RST是重启插针；这两个插针不分正负极，只要插上就可以了。HDLED是硬盘灯、PLED是电源指示灯，这两个是要区分正负极的，插反了不亮，一般是左+右-（你可以试着来，反正插反了只是不亮也不会损坏，你调换过来再插就是了）。
如果还有什么不能明白的地方请把你的这个插针组的图画出来（包括附近印刷的小字）大家给你帮助。
以上就是道尔智控小编解答贡献者：（裙下三千臣）解答的关于“精英主板电源线怎么接”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续简述下文用户【流氓协会会长】贡献的“h55主板电源开关接线图”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
h55主板电源开关接线图
本文贡献者：【流氓协会会长】， 疑问关键字：多通道摆闸接线图， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答有说明书的话可以参考说明书把主板的跳线对应接上。
主板跳线接法详解：
以上就是道尔智控小编解疑贡献者：（流氓协会会长）回答的关于“h55主板电源开关接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续叙说下文用户【曾想伴你久爱】解答的“空调外机主板原理图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
空调外机主板原理图
本文贡献者：【曾想伴你久爱】， 疑问关键字：多通道摆闸接线图， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答闸机又称速通门，主要是由内部结构和外部结构来组成，外部只要体现在机箱、闸门、刷卡板、人脸识别机、扫码区域，内部结构主要体现在机芯、电路板等大小元器件。
闸机通道
了解了闸机的基本结构后，我们由闸机厂家北京西莫罗来阐述一下其工作原理及其电路情况
闸机工作原理
人员通行闸机时，在刷卡板进行刷卡，主要由发卡器授权后，发出信号由接收器给出命令，电机来控制开启和关闭闸门，达到通行的目的，其次由相关的编码器来控制其运行的稳定性，并由红外探测器来感应是否有尾随的想象。
闸机电路情况
闸机电路
工作电源：100-240VAC，50/60Hz
额定功率：100-160W
输入/出信号12路继电器输出/8路干接点信号输入
输入接口：+12 V 电平信号或脉宽>100ms 的 DC12V 脉冲信膨胀螺丝，零位光电开关电机右开到位光电开关 左开到位光电开关指针 摆臂轴制动轴 智能通道闸机控制系统 4 号，驱动电流>10mA 或干接点信号或 RS485 信号; 接线排的连接：按接线排的标识接好电源的开闸信号：
本文关于[多通道摆闸接线图]的介绍到此就结束了，不知道你从中找到你需要的信息了吗 ？如果你还想了解更多这方面的信息，记得收藏关注本站。
