今天我们来聊聊[人员通道闸机接线法],以下8关于道闸机接线视频的观点希望能帮助到您找到想要的结果。

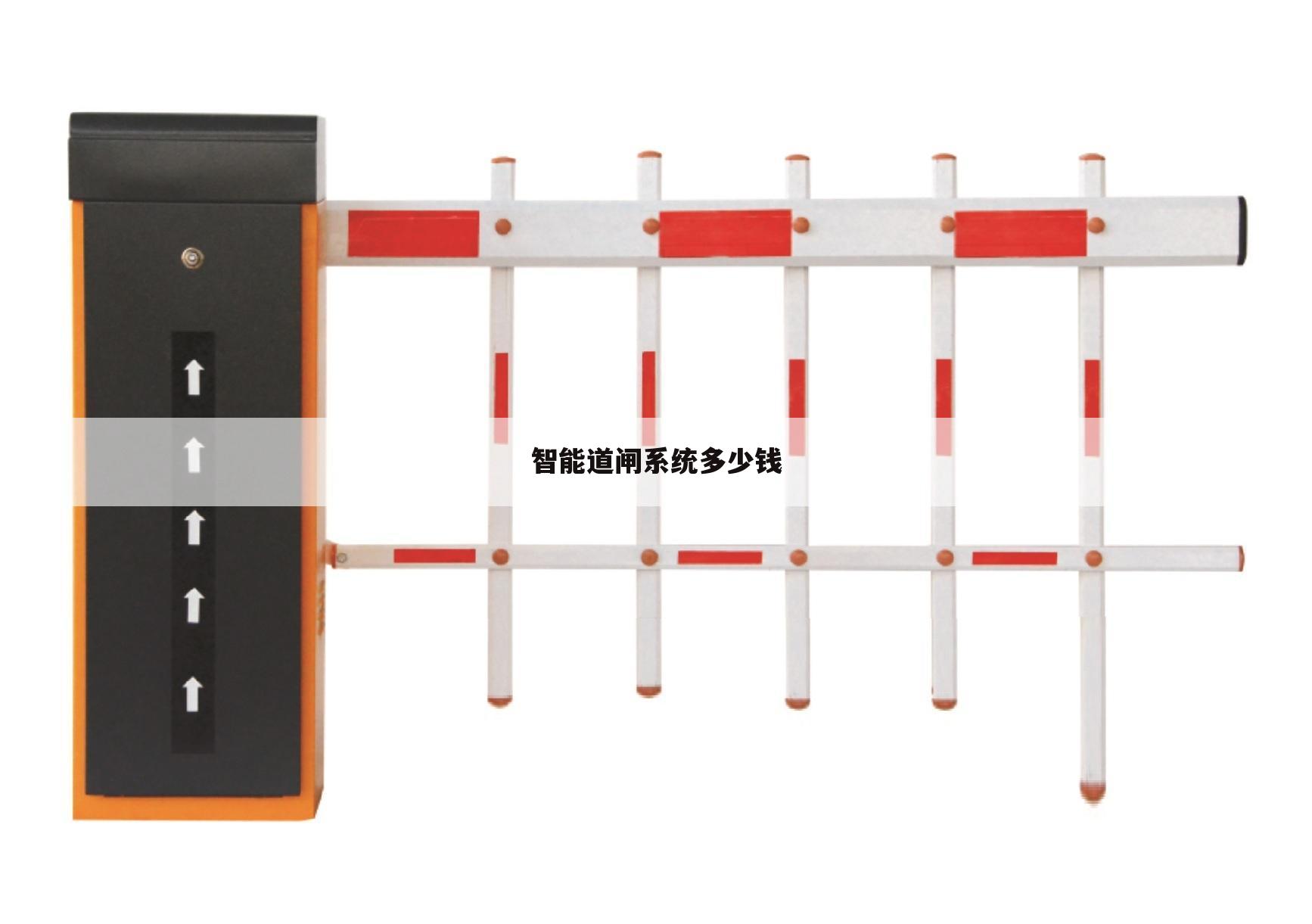

智能道闸系统多少钱
本文贡献者：【朝如青丝暮成雪】， 疑问关键字：人员通道闸机接线法， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
多芯电缆要先在每芯电线上用号码管标记芯号，并记录芯号与颜色的对应，这是电缆另一头接线的依据。
2. 接线时切勿将导线的铜芯直接拧在接线端子上，这样时间长了容易脱落，且开叉的铜芯会降低信号传输质量及造成短路。应该在每根导线的端头用专用压线钳压制金属接管，然后将金属接管拧在接线端子上。
3. 接线完成后要彻底清理剪下的线头等杂物，尤其是裸露的铜芯线头，以免通电时造成短路损坏设备。
4. 捆扎整理与接线端子连接的引线，信号线与信号线归类，电源线与电源线归类，以免互相干扰。
这些是我们单位之前做大手智能道闸系统时所了解到的。
上文就是道尔智控小编解疑贡献者：（朝如青丝暮成雪）贡献的关于“智能道闸系统多少钱”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续祥解下文用户【浅月】解答的“多路道闸通过什么线合并到后台”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
多路道闸通过什么线合并到后台
本文贡献者：【浅月】， 疑问关键字：人员通道闸机接线法， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
优质回答就用三根线接出来就行啊，不知道你是什么牌子的道闸，不过一般就是up，down和gnd（com）三根解出来接到你的开关上就行了，当然com的是公共端子
上文就是道尔智控小编解疑贡献者：（浅月）贡献的关于“多路道闸通过什么线合并到后台”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续解疑下文用户【洛丶眸淺】回答的“红门道闸内部部件名称”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
红门道闸内部部件名称
本文贡献者：【洛丶眸淺】， 疑问关键字：人员通道闸机接线法， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
优质回答安全岛，并在电闸底座中部预埋铺设220V3X1.5mm2单相电源线及4X0.5mm2屏蔽控制线的两根线管。
用四个膨胀螺丝按路闸底座四个膨胀螺丝孔实际尺寸将电闸固定在安全岛上。
引入接通220V电源，并将控制线接至控制室。
遥控器及手动按钮接线与操作
电闸控制板REMO---- 12V供遥控接收器使用
电闸控制板GND ---- 公共地
电闸控制板STOP ---- 接‘停’钮
电闸控制板DOWN ---- 接‘降’钮
电闸控制板UP ---- 接‘升’钮
操作时按下相应按钮使相应信号线与公共地短路一下即可； 长度≤3米 孔位1
3米—3.5米 孔位2
3.5米—4米 孔位3
4米—4.5米 孔位4
4.5米—5米 孔位5
5米—6米 孔位6 通过HT232B光隔离长线驱动器接至电脑RS-232C接口进行串行通讯。
电闸控制板T+ ---- 接HT232B（7脚）R+
电闸控制板T- ---- 接HT232B（3脚）R-
电闸控制板R+ ---- 接HT232B（1脚）T+或RS232.GND(DB9.5针/DB25.7针)
电闸控制板R- ---- 接HT232B（2脚）T-或RS232.TXD(DB9.3针/DB25.2针)
编程指令集如下，通讯协议另行提供。 复位（电闸收悉返回闸杆状态、车辆状态;上电复位后电闸亦上报）
升闸保持，车过不自动落闸（电闸执行后返回闸杆状态或超时错误）。闸杆到位后，开绿灯，关红灯
升闸，车过自动落闸（电闸执行后返回闸杆状态或超时错误）。可缓冲接受256个升闸指令，这样可连续过车而不落闸，即过相应数目的车后才会落闸，适于连续放行及拖挂车放行。闸杆到位后，开绿灯，关红灯
落闸（电闸执行后返回闸杆状态或超时错误）。落闸（含车过自动落闸）前，关绿灯，开红灯
停闸（电闸执行后返回闸杆状态）
查询闸杆状态（电闸收悉后返回闸杆状态）
查询车辆状态（电闸收悉后返回车辆状态；车辆进入或离开感应区电闸自动上报） 已复位且准备好
闸杆已达垂直位置
闸杆处于中间过渡位置
闸杆已达水平位置
闸杆因故超时（6秒）未动作到位
车辆进入感应区
车辆离开感应区 将微型车辆传感器VD108B插上后，即具有‘车过自动落闸’功能；落闸时若有车误入杆下，被车辆传感器检出后，即刻停闸或抬杆返回，从而具有‘防砸车’功能。
地感线圈采用0.5mm2抗老化的聚四氟乙烯高温镀银线，在闸杆正下方用混泥土切割机切出一600mmX1800mm±带倒角的矩形锯缝，再切一引线锯缝至电闸内，锯缝宽度即为锯片厚度约5mm，锯缝深度为5cm左右。将地感线嵌入矩形锯缝5-8匝，线头双绞后嵌入引线锯缝送至闸箱内，再用水泥、沥青或环氧树脂封住锯缝。将线圈线头双绞接至电闸控制板两LOOP端子上。地感线圈要保证无破损、无漏电、无地下接头，与相邻地感线圈电感量留有差异（面积不同或匝数不同）以免发生电磁共振而导致检测失效。
感应灵敏度调节以满足要求的前提下越低越好为原则，以提高感应系统的抗干扰性能。VD108B的灵敏度由其顶部DIP1、DIP2开关来调节，DIP开关拨到ON为1，其二进制值即为灵敏度值，如图所示。另外其DIP3开关若拨至ON位置即具有检出与释放2秒延时功能，可用于公路收费的拖挂车放行。
DIP1 DIP2 灵敏度
ON ON 3（最高）
ON OFF 2
OFF ON 1
OFF OFF 0（最低）
以上就是道尔智控小编解答(洛丶眸淺)贡献关于“红门道闸内部部件名称”的答案，接下来继续为你详解用户（北城悲痛人）回答“捷顺道闸地感线圈如何安装”的一些相关解答，希望能解决你的问题！
捷顺道闸地感线圈如何安装
本文贡献者：【北城悲痛人】， 疑问关键字：人员通道闸机接线法， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
优质回答地感线圈应该与探测控制器连接，线圈埋设首先要用切路机在路面上切出槽来。在四个角上进行45度倒角，防止尖角破坏线圈电缆。切槽宽度为4到8毫米，深度30到50毫米。同时还要为线圈引线切一条通到路边的槽。
但要注意切槽内必须清洁无水或其它液体渗入。绕线圈时必须将线圈拉直，但不要绷得太紧并紧贴槽底。
在线圈的绕制过程中，应使用电感测试仪实际测试地感线圈的电感值，并确保线圈的电感值在在100uH—300uH之间。
否则，应对线圈的匝数进行调整。为了加强保护，可在线圈上绕一圈尼龙绳。最后用沥青或软性树脂将切槽封上。
扩展资料：
地感线圈的安装原理：
在地面上先造出一个圆形的沟槽，直径大概1米，或是面积相当的矩形沟槽，再在这个沟槽中埋入两到三匝导线，这就构成了一个埋于地表的电感线圈，这个线圈是一个振荡电路的一部分。
由它和电容组成振荡电路，其原则是振荡稳定可靠，这个振荡信号通过变换送到单片机组成的频率测量电路，单片机就可以测量这个振荡器的频率了。
当有大的金属物如汽车经过时，由于空间介质发生变化引起了振荡频率的变化，这个变化就作为汽车经过“地感线圈”的证实信号，同时这个信号的开始和结束之间的时间间隔又可以用来测量汽车的移动。
参考资料来源：百度百科—道闸
以上就是道尔智控小编解答(北城悲痛人)贡献关于“捷顺道闸地感线圈如何安装”的答案，接下来继续为你详解用户（无远思近则忧）贡献“cbx100控制器连接图”的一些相关解答，希望能解决你的问题！
cbx100控制器连接图
本文贡献者：【无远思近则忧】， 疑问关键字：人员通道闸机接线法， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
优质回答● 根据所选用闸机左右向及安装现场实际情况，确定道闸主机的安装位置。对非混凝土地基或道闸主机安装有斜坡的情况，建议砌混凝土地基，并应确保地基与基础结合牢固，道闸主机机身与水平面垂直度小于1°。
● 根据控制室或岗亭的位置，依据《GB232电器装置安装工程施工及验收规范》中的相关规定铺设电源线和控制线管（建议电源线和控制线分别穿在不同的线管中）。
● 在道闸主机安装位置安装膨胀螺钉（根据清单实际配备的配件确定），将道闸主机固定牢固后，方可使用。
● 用手要把将闸杆摇到水平位置，确定闸杆端部叉杆的安装位置，并用螺丝将叉杆固定牢固（无叉杆情况无需安装）。
以上就是道尔智控小编解答(无远思近则忧)贡献关于“cbx100控制器连接图”的答案，接下来继续为你详解用户（頦餶こ銘訫ァ）贡献“智能道闸安装流程”的一些相关解答，希望能解决你的问题！
智能道闸安装流程
本文贡献者：【頦餶こ銘訫ァ】， 疑问关键字：人员通道闸机接线法， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
优质回答一．安装说明
●
打开包装箱，按配件清单清点相关随机零配件。
●
根据所选用闸机左右向及安装现场实际情况，确定道闸主机的安装位置。对非混凝土地基或道闸主机安装有斜坡的情况，建议砌混凝土地基，并应确保地基与基础结合牢固，道闸主机机身与水平面垂直度小于1°。
●
根据控制室或岗亭的位置，依据《GB232电器装置安装工程施工及验收规范》中的相关规定铺设电源线和控制线管（建议电源线和控制线分别穿在不同的线管中）。
●
在道闸主机安装位置安装膨胀螺钉（根据清单实际配备的配件确定），将道闸主机固定牢固后，方可使用。
●
用手要把将闸杆摇到水平位置，确定闸杆端部叉杆的安装位置，并用螺丝将叉杆固定牢固（无叉杆情况无需安装）。
●
仔细对照接线图，将电源线和相关控制线接到闸机控制板上，确定无误后，拧紧调试。
注：操作均应在断电的情况下进行。
二．具体操作
（1）线路预埋
按客户的要求将机箱位置定好,如需浇筑混凝土基座可事先完成（基座尺寸大小要比道闸底部外形尺寸大小多出约100-150mm），在机箱固定位置的中心点到控制室或岗亭之间预埋或开挖电缆线沟,埋放线管，穿入设备所用3X1.5平方毫米电源线和4X0.5平方毫米控制线，确定无误后，回填混凝土。
（2）固定机箱
将机箱放到固定位置,打开机箱门，松脱固定帽子的蝶形螺母（将机箱门和帽子，小心安放，避免表面刮伤）。然后在机箱底板的螺钉孔中心和机箱底座边缘做上记号，移开道闸，在做好记号的螺钉孔上用钻头垂直打孔（钻头大小要与随设备配带的膨胀螺栓相匹配），深度要符合膨胀螺钉的长度要求。将机箱移至原位，打入膨胀螺钉并紧固，固定牢固。
（3）闸杆的安装
在道闸机箱固定牢固后，便可将闸杆安装在杆把位置，用配备的螺钉拧紧，并确定闸杆不倾斜。如需安装叉杆，在调试好垂直，水平状态后，用手将闸杆摇到水平位置，确定闸杆端部叉杆的安装位置，并用螺丝将叉杆固定牢固（无叉杆情况无需安装）。
（4）外围设备的安装
道闸安装牢固，并且调试完毕后，可以根据客户的需要，按道闸控制板接线图接好机箱线路和相关外围设备的控制线路，并进行相关的调试。
以上就是道尔智控小编分享贡献者：（頦餶こ銘訫ァ）贡献的关于“智能道闸安装流程”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续解疑下文用户【黛尽青丝】分享的“停车道闸设备接线方法”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
停车道闸设备接线方法
本文贡献者：【黛尽青丝】， 疑问关键字：人员通道闸机接线法， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
优质回答手按开关上开、关、停三个按扭，道闸控制板上有开、关、停、接地(GND)，引条四芯的线（可用网线），分别接对接开、关、停，手按开关的接地端都接一起再对接到道闸上的接地（GND），厦门未来客智能科技有限公司，道闸、停车场系统、车牌识别系统
以上就是道尔智控小编解答(黛尽青丝)解答关于“停车道闸设备接线方法”的答案，接下来继续为你详解用户（吻你眉间风）贡献“蓝牙道闸系统接线图”的一些相关解答，希望能解决你的问题！
蓝牙道闸系统接线图
本文贡献者：【吻你眉间风】， 疑问关键字：人员通道闸机接线法， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
优质回答道闸系统的接线图如图所示
标准道闸的主要结构由机箱、机械传动、减速部分、驱动部分、道闸主控板、红绿灯、手动按钮及遥控按钮等组成的；适用于车场管理、道路收费、政府机关等单位大门等；本产品可与地埋式路障机配套使用，也可与其它智能管理系统连接使用。
道闸在出厂前已将箱内布好线，一般情况下用户不得更改，只需要接入220V电源即可工作。提供本机的电源必须加装≥15A漏电断电器。
扩展资料
道闸系统结构
主机：主机主要有箱体及驱动部分组成，整机为钢结构；闸杆：栏栅挡杆采用优质铝型材，配有反光膜红白相间，固定在主机上配合主机工作；控制器：控制器有台式控制和手柄遥控两部分；
台式控制通过有线方式控制道闸，主要由值班人员在值班室使用；遥控手柄，主要配备车辆使用，一般可在主机周围10-30米内（根据现场的无线电通讯环境而定）活动控制道闸的升降。
参考资料来源：百度百科-道闸系统
参考资料来源：百度百科-标准道闸
本文关于[人员通道闸机接线法]的介绍到此就结束了，不知道你从中找到你需要的信息了吗 ？如果你还想了解更多这方面的信息，记得收藏关注本站。
