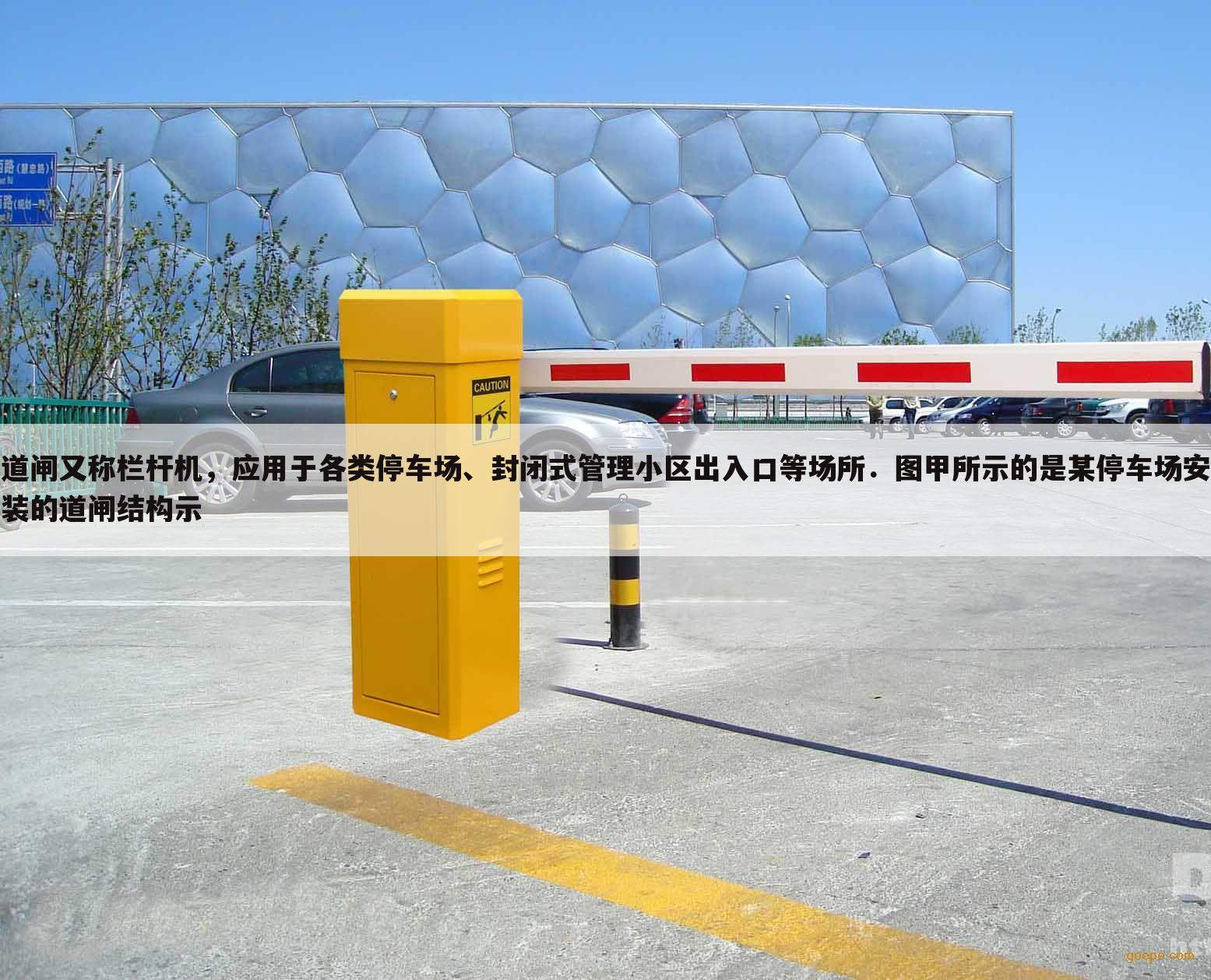

道闸又称栏杆机，应用于各类停车场、封闭式管理小区出入口等场所．图甲所示的是某停车场安装的道闸结构示
热心用户提供：【sunny*】 ，解答(出入翼闸cad)的问题，欢迎阅读！
优质回答（1）从图表中可以知道：F
拉
=300N
根据杠杆平衡条件：F
拉
OA=G
栏杆
OB
G
栏杆
=F
拉
OA/OB=300N×0.2m/1.2m=50N
（2）栏杆上加了警示牌后G
栏杆
′=G
栏杆
+G
警示牌
=50N+5N=55N
根据杠杆平衡条件：F
拉
′OA=G
栏杆
′OB
F
拉
′=G
栏杆
′
G
栏杆
′OBOA
=
55N×1.2m0.2m
=330N
弹簧伸长的长度与拉力成正比，（l
2
-l0）：（l
1
-l0）=F
拉
′：F
拉
（l
2
-50cm）：（80cm-50cm）=330N：300N
l
2
=83cm
△l=83cm-80cm=3cm
答：栏杆和固定装置总重为50N；
（2）第二次弹簧的长度比第一次伸长了3cm．
以上就是道尔智控小编解答(sunny*)分析关于“道闸又称栏杆机，应用于各类停车场、封闭式管理小区出入口等场所．图甲所示的是某停车场安装的道闸结构示”的答案，接下来继续为你详解用户（春风不识路）解答“道闸地感检测器接线图”的一些相关解答，希望能解决你的问题！
道闸地感检测器接线图
本文贡献者：【春风不识路】 ，解答(出入翼闸cad)的问题，欢迎阅读！
优质回答产品分为两个，一个是24g直杆专用道闸防砸雷达，一个是79G道闸防砸雷达，两个都列出接线图。
直杆专用雷达说明书1
直杆专用雷达说明书2
79G道闸防砸雷达接线图1
79G道闸防砸雷达接线图2
以上就是道尔智控小编解疑贡献者：（春风不识路）贡献的关于“道闸地感检测器接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续叙说下文用户【冷訫】分享的“捷顺自动道闸怎么调限位”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
捷顺自动道闸怎么调限位
热心用户提供：【冷訫】 ，解答(出入翼闸cad)的问题，欢迎阅读！
优质回答先用万用表直流电压档测一下两根电缆线电压,其中一根应该有直流电压.有电压的是电源线记住正负极.把两个接近开关的黄线、蓝线像图里一样拧在一起并且各自接到正负线上,然后用铁质的东西接触接近开关,开关灯亮说明正负极正确否则将线倒一下.最后将两个黑线（输出线）接上,按顶进、退回并看一下屏幕显示行程是否接反.
以上就是道尔智控小编解疑贡献者：（冷訫）分析的关于“捷顺自动道闸怎么调限位”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续研究下文用户【红霞】回答的“海康道闸系统接线图”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
海康道闸系统接线图
热心用户提供：【红霞】 ，解答(出入翼闸cad)的问题，欢迎阅读！
优质回答道闸系统的接线图如图所示
标准道闸的主要结构由机箱、机械传动、减速部分、驱动部分、道闸主控板、红绿灯、手动按钮及遥控按钮等组成的；适用于车场管理、道路收费、政府机关等单位大门等；本产品可与地埋式路障机配套使用，也可与其它智能管理系统连接使用。
道闸在出厂前已将箱内布好线，一般情况下用户不得更改，只需要接入220V电源即可工作。提供本机的电源必须加装≥15A漏电断电器。
扩展资料
道闸系统结构
主机：主机主要有箱体及驱动部分组成，整机为钢结构；闸杆：栏栅挡杆采用优质铝型材，配有反光膜红白相间，固定在主机上配合主机工作；控制器：控制器有台式控制和手柄遥控两部分；
台式控制通过有线方式控制道闸，主要由值班人员在值班室使用；遥控手柄，主要配备车辆使用，一般可在主机周围10-30米内（根据现场的无线电通讯环境而定）活动控制道闸的升降。
参考资料来源：百度百科-道闸系统
参考资料来源：百度百科-标准道闸
以上就是道尔智控小编解答(红霞)分析关于“海康道闸系统接线图”的答案，接下来继续为你详解用户（我是男神闪亮亮i）回答“cad门禁图标标识大全”的一些相关解答，希望能解决你的问题！
cad门禁图标标识大全
热心用户提供：【我是男神闪亮亮i】 ，解答(出入翼闸cad)的问题，欢迎阅读！
优质回答1、首先，我们打开CAD软件，并用矩形工具画一个简单矩形来演示。我们看到，这个矩形是一体的。只能选中之后整体移动。
2、点击菜单栏“修改”，然后在下拉菜单中选择“分解”命令。
3、屏幕上出现“选择对象”的提示，我们点击一下矩形，右键点击表示确认， 就把它分解了。
4、如图所示，本来是一个整体的矩形，可以分别选中每条边，进行移动或者删除操作了。
以上就是道尔智控小编解答(我是男神闪亮亮i)贡献关于“cad门禁图标标识大全”的答案，接下来继续为你详解用户（面具下╮那暧昧不清旳尔）回答“道闸系统工作原理图”的一些相关解答，希望能解决你的问题！
道闸系统工作原理图
本文贡献者：【面具下╮那暧昧不清旳尔】 ，解答(出入翼闸cad)的问题，欢迎阅读！
道闸系统工作原理：道闸控制板根据操作指令控制电机进行正向反转;电机带动减速机输入轴转动;减速机在减速输出轴并带动摇臂在后半周180º的上下转动;减速机摇臂通过下关节轴承、连杆、上关节轴承带动主轴驱动臂在后半周90º范围内作上下运动;主轴驱动臂驱动与主轴连接的闸杆在水平与垂直的90º范围内作升降运动；由平衡臂、平衡弹簧组成的平衡机构可以平衡闸杆的力矩，最大限度地减小驱动机构的负荷，延长路闸的使用寿命；自动道闸的闸杆升到垂直位的限位是由凸轮上的垂直位磁铁感应支架上的垂直位霍尔传感器来控制;同样，水平位由水平位磁铁感应水平位霍尔传感器进行控；自动道闸停电的时候，可以把摇把从闸箱后部的小孔中插入，套住手动摇把输入轴，摇动摇把升起闸杆。
以大手控制的PAB_40B道闸为例。它主要是由智能控制电路控制强电的通断，从而达到驱动电机的正反向转动，电机的的正反向转动驱动道闸机械结构（4杆联动机构）运动，从而达到栏杆在垂直与水平位置之间的运动。刷卡的就是刷卡时，控制器给道闸一个开关信号。开关信号控制电机转动，电机通过减速机带动道闸。起到控制起落的作用关闸时一般通过车辆检测器给道闸关信号，落下道闸杆。
上文就是道尔智控小编分享贡献者：（面具下╮那暧昧不清旳尔）回答的关于“道闸系统工作原理图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续教妳下文用户【弑血傲天ζ】解答的“汽车道闸系统控制原理图”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
汽车道闸系统控制原理图
本文贡献者：【弑血傲天ζ】 ，解答(出入翼闸cad)的问题，欢迎阅读！
优质回答说实话，不同的道闸可能有不同的电路，但是大部分车辆道闸或人行道闸工作原理又基本一样，但控制原理却分了很多种，很难一篇盖全，不过你可以去吉奥尔技术文献中看看人行道闸的资料，不管怎样先了解一下再说吧，万一对你有用呢。
以上就是道尔智控小编解答(弑血傲天ζ)解答关于“汽车道闸系统控制原理图”的答案，接下来继续为你详解用户（在就爱）回答“挡车器道闸不落闸原理”的一些相关解答，希望能解决你的问题！
挡车器道闸不落闸原理
热心用户提供：【在就爱】 ，解答(出入翼闸cad)的问题，欢迎阅读！
优质回答
十年专业生产停车场系统，道闸，公路收费系统及小区一卡通
这个是拆开外壳和保护壳的，直接看得到构造。
电机，减速机，传动机构，外壳，杆，电路板，限位器
