今天道尔智控就给我们广大朋友来聊聊通道闸内部,以下7个关于通道闸接线的观点希望能帮助到您找到想要的答案。

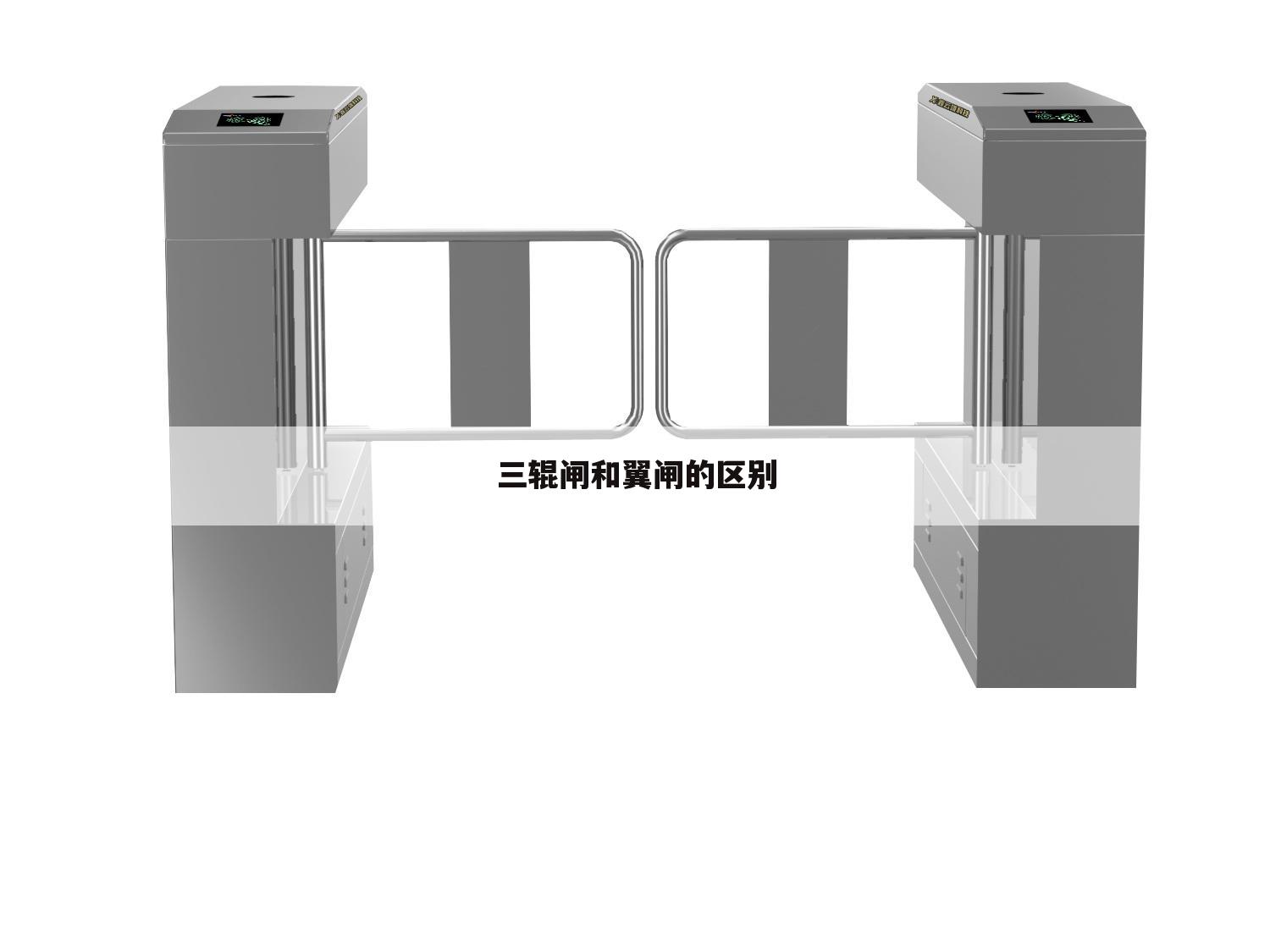

三辊闸和翼闸的区别
本文贡献者：【夏日薄雪】， 疑问关键字：通道闸内部， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案1、三辊闸需要220V电源线，如果有门禁就需要布485通讯线或者是网线（网线是用TCP/IP门禁）。 2、摆闸单台使用的话，和三辊闸布线一样，如果双台对摆使用 需要增加连接线。然后再布条读头线 ，如果用其它识别设备，则根据设备情况而定。 3、翼闸布线方法和摆闸一样，翼闸不能单台使用。我自家使用的昱瑾的产品，是提供全国安装的。就不会有这些烦恼了。一条龙
上文就是道尔智控小编解疑贡献者：（夏日薄雪）回答的关于“三辊闸和翼闸的区别”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续讲述下文用户【血染墨冢】贡献的“考勤机和电控锁连接”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
考勤机和电控锁连接
本文贡献者：【血染墨冢】， 疑问关键字：通道闸内部， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案你说的是单一的考勤机，还是带门禁的考勤机？如果你说的是可控制电锁，那么道闸一般就可以接在可接电锁的端口，具体情况得看说明书，或者上机器的接线图
个人签名：
成都熙南一卡通
以上就是道尔智控小编解疑贡献者：（血染墨冢）贡献的关于“考勤机和电控锁连接”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续叙述下文用户【木念】解答的“几款通道闸的特点”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
几款通道闸的特点
本文贡献者：【木念】， 疑问关键字：通道闸内部， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案通道闸的主要组成部分有道闸箱、闸机主板、闸机电源、红外等@#@熙南科技通道闸还有跟根据功能配置门禁系统
以上就是道尔智控小编分享贡献者：（木念）解答的关于“几款通道闸的特点”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续简述下文用户【功琳芳】分析的“人工智能通道闸”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
人工智能通道闸
本文贡献者：【功琳芳】， 疑问关键字：通道闸内部， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案会。
智能人形通道闸的优势主要体现在以下方面：1.简单易用:通过控制板上的拔码，可在线编程设备的运行状态。2.故障自检及报警提示:实时故障自检及报警提示，确保系统安全运行，方便维护、使用。3.自动归位功能:自动归位功能，常闭模式下，通行过程结束后，摆臂自动回归到拦阻零位。4.集成度高:读卡设备一般配一体式门禁，接线和使用方便、简洁，也可以使用其他读头设备系统
以上就是道尔智控小编解答(功琳芳)分析关于“人工智能通道闸”的答案，接下来继续为你详解用户（素子花开）分析“门禁控制器如何接道闸接线图”的一些相关解答，希望能解决你的问题！
门禁控制器如何接道闸接线图
本文贡献者：【素子花开】， 疑问关键字：通道闸内部， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案1、门禁控制器硬件介绍
人行通道闸的门禁一般采用双门门禁控制器，一个通道需要一块双门门禁控制器，主流的人行通道闸一般都能接入微耕双门控制器WG2002.NET，以下以微耕WG2002.NET为例进行介绍。

2、门禁控制器与读卡器的连接方法
读卡器上的红线连接主板上的“+12V”，黑线连接主板上的“GND”，白线连接主板上的“D1”，绿线连接主板上的“D0”。


3、门禁控制器与闸机的连接方法
微耕门禁主板端“NO”和闸机端连接“左开”或“右开”；
微耕门禁主板端“COM”和闸机端连接“公共”的，一般是同一连接端。

三辊闸机开闸信号有些标“OP-L或OP-R”，分别代表“左开或右开”，“COM”为公共端。

以上就是道尔智控小编解答(素子花开)解答关于“门禁控制器如何接道闸接线图”的答案，接下来继续为你详解用户（呐傷已黯淡）贡献“翼闸安装图解”的一些相关解答，希望能解决你的问题！
翼闸安装图解
本文贡献者：【呐傷已黯淡】， 疑问关键字：通道闸内部， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案对于人行通道闸机的安装，一般都是由专业工程人员进行的，并定期对其进行培训，用专业的技术、认真的态度服务于用户。
1、翼闸规格
安装翼闸前核对用户所需要的翼闸规格尺寸，一般西莫罗翼闸机箱长1.51米宽0.31米高1.02米，每组通道闸功率150瓦、门禁控制器功率在36瓦，核对安装通道数量和电源电压功能等规格参数。
2、翼闸安装实施
核对翼闸通道数量，确定单通道、双通道和多通道安装位置，每台闸机底板内设计共4个固定点，采用M12膨胀螺栓与地面固定。
通道闸出线口预留在闸机箱体两端位置，布管线时强弱电必须分开并预留联机专用管。建议采用25管。
通道闸需配独立漏电保护器;单条网线到服务器的总长不应超过80米
通道闸控制系统一般是一组通道安装一个双门控制器配2个读头来实现进出，如增加其他联网识别认证设备需增加相应数量的网线到服务器。所有线材出地面后预留2米。
3、了解翼闸侧立面图
翼闸安装后，还要定期对机箱、内部机械件、内部电器件进行保养，并定期检查安全防夹装置和各部件紧固情况。
安装完毕后
翼闸安装
以上就是道尔智控小编解疑贡献者：（呐傷已黯淡）解答的关于“翼闸安装图解”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续热议下文用户【小公举队】解答的“苹果怎么设置门禁”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
苹果怎么设置门禁
本文贡献者：【小公举队】， 疑问关键字：通道闸内部， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案一、门禁系统安装与调试
1、电源
保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
2、布线
分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。
电源线：线径足够粗，采用多股导线。
信号线和通讯线：采用屏蔽五类双绞线。其中485总线必须使用双绞的一对线连接。在选购线材的时候建议采用4*0.5的四芯屏蔽线。
注意事项
（1）、屏蔽线千万不能用来作为0V电压（电源地）的连接线
（2）、每个屏蔽回路只能有一个接地端
（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。
（4）、必须将各个模块的的信号地连接在一起。
（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。
（6）、不要将网络连接线与交流电源放在一起。
（7）、如果网络连线超过1000米，要加中继器，中继器后可以再延长1000米。
位置选取
（1）读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。
（2）网络适配器：和控制器之间的连接采用手拉手的方式。
（3）控制器：不带隔离的控制器，建议使用同一电源。
（4）锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。
二、门禁系统常见故障及维修方法
1、有效卡不能开门
1.检查电控锁是否正常检查电源或者更换电控锁
2.锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件
3.查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障
4.检查读卡器与模块之间的通讯是否正常排除故障
5.是否设置了信息日关闭命令通过软件调整开门时间
6.操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权
2、门禁通讯不通
1.检查串口是否设置错误（确定所使用的串口）
2.检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）
3.检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）
4.RS485通讯卡损坏（更换RS485通讯卡）
5.检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址。
3、门禁记录提取不完
清空门禁控制器，重新加载时间
4、门锁一直打开
1）.操作人员将门禁器状态设置为常开，或其它原因导致控制器处于常开状态；
2）.控制器故障；
处理方法： 将门锁控制器状态设为正常，若故障现象仍然存在，则更换控制器。
5、IC卡无法读卡
1.IC卡片在IC卡授权时已作读卡有效时间段设置（可作全天读卡有效设置）
2.门禁控制器异常发热（更换门禁主板）
3.门禁读写天线（调整微调电容，增强读卡距离）
6、电脑跟控制器之间的通讯不稳定
1.使用了不符合要求的信号线或劣质的信号线；
2.信号线敷设不规范，如信号线跟电源线穿在同一条管内。
三、门禁安装大样图、管线图、系统图、电锁安装图
请点击输入图片描述
门禁安装大样图
请点击输入图片描述
请点击输入图片描述
请点击输入图片描述
门禁设备安装三视图
请点击输入图片描述
请点击输入图片描述
请点击输入图片描述
四、九条门禁系统锁故障总结
1、问：为什么磁力锁关门时声音极大？
答：
a.检查是否有装橡胶垫片.
b.检查铁板端，螺丝是否太松动.
c.检查磁力锁 锁体 与 吸板 间距是否适当。
请点击输入图片描述
2、问：为什么磁力锁使用一段时间后，铁板吸不牢？
答：
a.检查电源供器“功率和电压”1A/12V/24V输出是否减少。
b.检查磁体表面是否有异物(如灰尘、锈积、异物等)。
3、问：为什么磁力锁铁板常常须调整
答：
a.检查铁板是否装销钉.
b.检查铁板是否有装橡皮垫.
c.建议客户将螺丝上“螺丝固定剂.
4、问：什么铁板吸住后，感觉有微微振动，且吸力不足？
答：
a.检查磁力锁主体面与铁板是否完全吸合和无异物，或将铁板调松 试一试.
b.检查电压，电流是否足够。
5、问：为什么磁力锁有调延时，但是没效？
答：a.磁力锁“延时调整”是以通电后开始计时，而非关门后才开始计时。
b.磁力锁的延时有0，3，6，9秒，看下设置是不是时间设置成了9秒了。
6、问：为什么磁力锁有通电，但是红色LED灯微亮且吸不住？
答：检查电压 是否足以供应电磁锁要求(应供1A电流/12V电压)
7、问：为什么磁力锁通电，吸住了但是红色LED灯一直亮，而不亮绿灯？
答：可能是磁力锁的感应元件有破坏，需要更换。
8、问：为什么使用双门磁力锁，用了一段时间吸不住？
答：双门的磁力锁耗电量比较大，检查电源供应是否充足(是否足以双门电磁力锁的需求电流和电压，或是否有线路损耗)。
9、问：磁力锁为什么搭配控制器没有动作？
答：检查控制器“输出”接点是否正确。
今天有关内容《（通道闸内部）通道闸接线》先分享到这里了，如果想要了解更多，请关注ask.drzk.cn,您的关注是给小编最大的鼓励。
