今天给各位分享汉王人脸门禁接线图的知识，其中也会对汉王e356a门禁系统接线图进行解释，如果能碰巧解决你现在面临的问题，别忘了关注本站，现在开始吧！

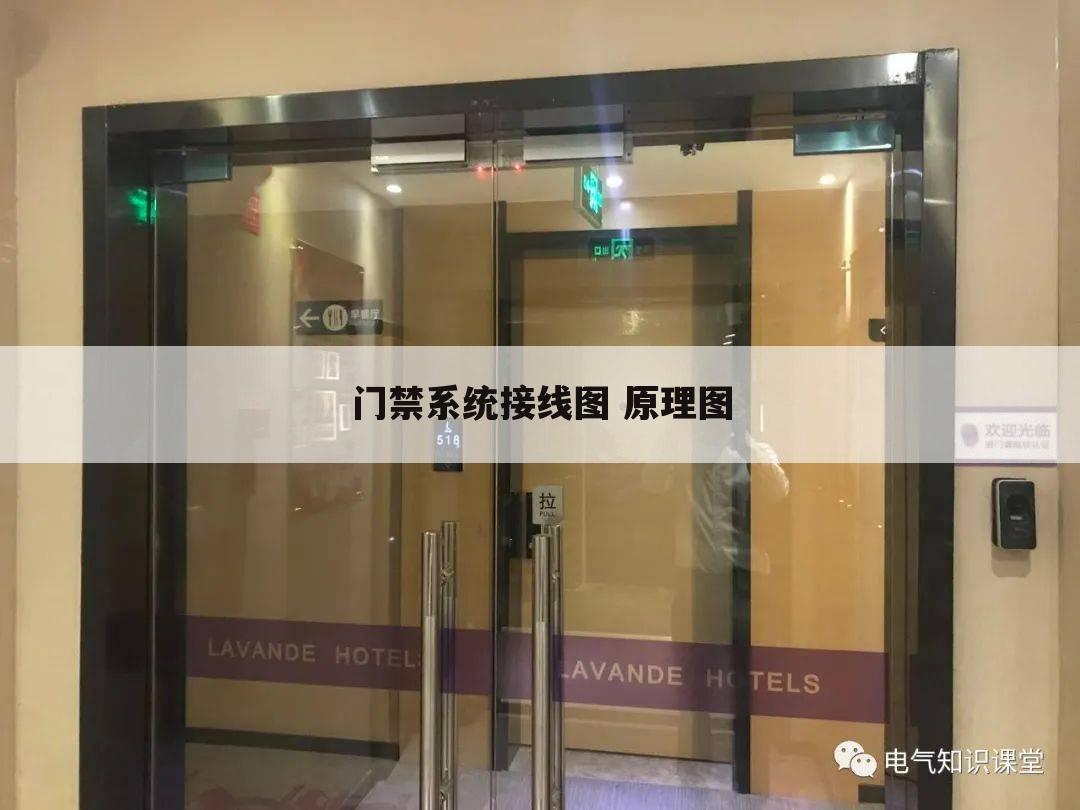

门禁系统接线图 原理图
本文贡献者：【错过世界遇见你】， 疑问关键字：汉王人脸门禁接线图， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
门禁系统，在智能建筑领域，意为Access Control System，简称ACS。指“门”的禁止权限，是对“门"的戒备防范。这里的“门”，广义来说，包括能够通行的各种通道，包括人通行的门，车辆通行的门等。因此，门禁就包括了车辆门禁。在车场管理应用中，车辆门禁是车辆管理的一种重要手段，不以收取停车费为目的，主要是管理车辆进出权限。
出入口门禁安全管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体，它涉及电子，机械，光学，计算机技术，通讯技术，生物技术等诸多新技术。它是解决重要部门出入口实现安全防范管理的有效措施。适用各种机要部门，如银行、宾馆、车场管理、机房、军械库、机要室、办公间，智能化小区，工厂等。
门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。
上文就是道尔智控小编解疑贡献者：（错过世界遇见你）分析的关于“门禁系统接线图 原理图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续分折下文用户【徒增伤痕】分析的“门禁触摸开关接线图解”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁触摸开关接线图解
本文贡献者：【徒增伤痕】， 疑问关键字：汉王人脸门禁接线图， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案门禁开关接两根线就可以了 可以接在门禁机上 也可以接在门禁电源上 分别接GND和PUSH两根线 开关的两端是不分正负极的 直接接就可以了 @@熙南科技@@&&&&&
以上就是道尔智控小编解答(徒增伤痕)解答关于“门禁触摸开关接线图解”的答案，接下来继续为你详解用户（梦然）分析“人脸识别进出门禁与自动门接线图”的一些相关解答，希望能解决你的问题！
人脸识别进出门禁与自动门接线图
本文贡献者：【梦然】， 疑问关键字：汉王人脸门禁接线图， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。
接线方式：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
扩展资料：
注意事项：
在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
内开门的表面安装方法 内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。
每套 Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。
a 先将Z&L支架中的L1支架放在装锁的位置上，用自攻螺丝固定于门框或墙面上。
b 用六角扳手将锁主体锁在L1支架上。
c 对应于L1支架的位置把Z2支架固定在门上。
d 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。（Z1与Z2的相对位置根据门的厚度可以调节）。
e 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。
f 如果是双扇门，可以用两个Z &L支架。
参考资料：百度百科-门禁电锁
以上就是道尔智控小编解答(梦然)贡献关于“人脸识别进出门禁与自动门接线图”的答案，接下来继续为你详解用户（奶猫）解答“汉王人脸考勤机e356as使用说明”的一些相关解答，希望能解决你的问题！
汉王人脸考勤机e356as使用说明
本文贡献者：【奶猫】， 疑问关键字：汉王人脸门禁接线图， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案产品定位
1）产品定位
针对500人以下中高端企业
中高端的考勤门禁市场
提升光线适应性能，半室外人脸识别机
2）市场定位
中端人脸考勤门禁机
适用于光线要求性高的室内场所
产品功能
彩屏显示
3.5英寸TFT彩屏显示
触摸键盘
采用最新触摸技术，时尚。
人脸识别算法
采用汉王第二代人脸识别算法，识别更精准。
U盘下载
通过U盘上传用户姓名列表，下载识别记录。
TCP/IP网络通信
通过TCP/IP网络设置设备状态，以及上传下载信息。
6） 中文输入
采用最新拼音输入法，直接输入中文姓名。
7） 门禁
支持继电器开关信号、韦根信号输出
技术参数
用户容量：500人脸用户
记录容量：15万条
硬件平台：高速数字媒体处理器
摄像头：专用双摄像头
验证方式：人脸识别、工号人脸识别
验证：<1秒
拒识率：<1%
误识率：<0.001%
按键：4*4触摸按键
显示：3.5英寸TFT彩屏，6万5千色高彩，320*240分辨率
语音：语音合成，报中文姓名
通信方式：标准TCP/IP、U盘
电源：12V DC，工作电流1A
使用距离：30－80 cm
使用温度：0℃－40℃
使用湿度：20% - 80%
尺寸：200*95*115mm
安装方式：壁挂式/桌面式，建议高度1150mm
以上就是道尔智控小编解答(奶猫)分析关于“汉王人脸考勤机e356as使用说明”的答案，接下来继续为你详解用户（帅到灵魂深处）贡献“指纹门禁一体机接线图”的一些相关解答，希望能解决你的问题！
指纹门禁一体机接线图
本文贡献者：【帅到灵魂深处】， 疑问关键字：汉王人脸门禁接线图， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案指纹门禁接线方法：
设备分为总电源、开关、指纹机、电锁。
总电源、开关、电锁在装修过程中已经预埋安装在墙内，基本不需要太费事。要注意的是一定要预留好总电源到门外指纹机的线。
其他连接方法：
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。
3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。
4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
本文关于[汉王人脸门禁接线图]的介绍到此就结束了，不知道你从中找到你需要的信息了吗 ？如果你还想了解更多这方面的信息，记得收藏关注本站。
