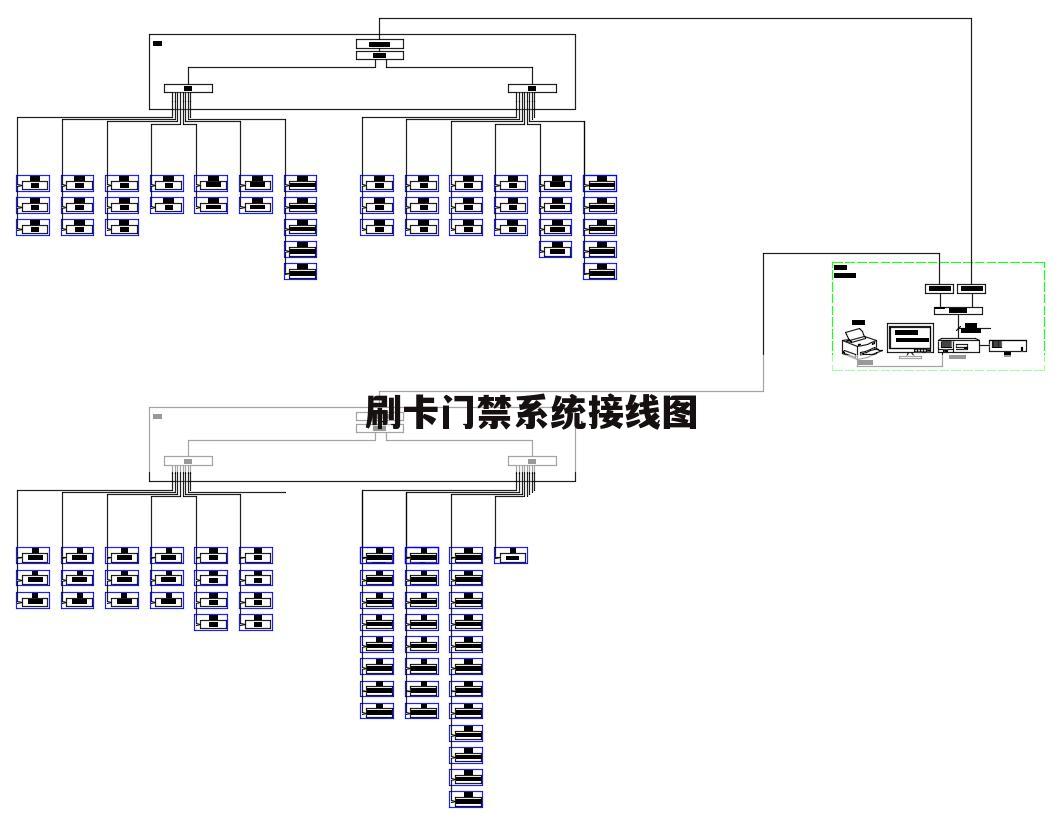

刷卡门禁系统接线图
本文贡献者：【封笔】 ，解答(立林门禁电磁锁接线图)的问题，欢迎阅读！
最佳回答连接方法：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
拓展资料：
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。
3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。
4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
上文就是道尔智控小编分享贡献者：（封笔）解答的关于“刷卡门禁系统接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续解答下文用户【金钱永不眠】贡献的“门禁电锁接线图方法”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁电锁接线图方法
本文贡献者：【金钱永不眠】 ，解答(立林门禁电磁锁接线图)的问题，欢迎阅读！
最佳回答门禁系统详细安装接线图要看你选用的产品而定。
一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。
一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。
⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。
上文就是道尔智控小编解答贡献者：（金钱永不眠）回答的关于“门禁电锁接线图方法”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续讨论下文用户【山枕檀痕涴】分享的“门禁系统接线图”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统接线图
热心用户提供：【山枕檀痕涴】 ，解答(立林门禁电磁锁接线图)的问题，欢迎阅读！
最佳回答为了确保人身安全，门禁接线过程需要在关闭所有电源的情况下进行。
1、先给门禁电源接220V的电。
2、接好220V电压后再来看看门禁电源的接线端口。
3、以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线，如下图。
4、红色线接NC，黑色线COM，首先把12V电源线接。
5、红色是12V正极，黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线，GND跟PUSH，下图。
8、这就接好了开门按钮这头接的是GND跟PUSH，门禁接线完成。
以上就是道尔智控小编解答贡献者：（山枕檀痕涴）贡献的关于“门禁系统接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续叙说下文用户【花开繁华】解答的“门禁遥控接收器接线图”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁遥控接收器接线图
本文贡献者：【花开繁华】 ，解答(立林门禁电磁锁接线图)的问题，欢迎阅读！
最佳回答如果你想通过遥控器来控制门禁电锁的开关，无论什么样的门禁系统，你都可以将遥控器的(NO)和(GND)接到门禁控制器上的开门按钮的接线位置上（不区分正负），即可实现遥控开锁的需求。门禁遥控器的控制板，所需电源直接取自于门禁的12V电源（区分正负）。
以上就是道尔智控小编解答(花开繁华)贡献关于“门禁遥控接收器接线图”的答案，接下来继续为你详解用户（Dawn）贡献“磁力锁em3500dm和em3500d有什么区别”的一些相关解答，希望能解决你的问题！
磁力锁em3500dm和em3500d有什么区别
本文贡献者：【Dawn】 ，解答(立林门禁电磁锁接线图)的问题，欢迎阅读！
最佳回答第一步：门禁主机应该有PUSH（NO),GND两个端子，分别接在电源上的PUSH和GND上；
第二步：出门开关有两个端子也分别接在电源的PUSH和GND上，这个没有正反之分；
第三步：电源上的NC和GND分别接在这个图上的1和2上，切记不要接反了；
第四步：门禁主机上的+12V，GND，分别接在电源的+12V,GND上，切记不要接反了。
完成接线。
以上就是道尔智控小编解答(Dawn)回答关于“磁力锁em3500dm和em3500d有什么区别”的答案，接下来继续为你详解用户（血龙刹）分析“电控锁门禁开关怎么接”的一些相关解答，希望能解决你的问题！
电控锁门禁开关怎么接
本文贡献者：【血龙刹】 ，解答(立林门禁电磁锁接线图)的问题，欢迎阅读！
最佳回答主要接线方式正极接电源NO端子，负极接com端子。 静音锁接线方式：电源12V+接电锁板上的12v+ 负极对应接上；电锁K+,K- k+接电源NO端子 k-接电源com端子或者gnd端子。
以上就是道尔智控小编解答(血龙刹)贡献关于“电控锁门禁开关怎么接”的答案，接下来继续为你详解用户（为你起草墓志铭）解答“门禁系统接线图”的一些相关解答，希望能解决你的问题！
门禁系统接线图
热心用户提供：【为你起草墓志铭】 ，解答(立林门禁电磁锁接线图)的问题，欢迎阅读！
最佳回答1.门禁接线方式 一般门禁系统配置:门禁主机、门禁电源、电控锁、出门按钮。 接线方式: 1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。 2、电控锁正端接门禁电源的NO或NC端.
2.举例:中控门禁机接线示意图 锁由门禁专用电源供电 1、锁的接线(如YB100电插锁、YH280KG磁力锁等常闭锁),锁的正极接在.
3.举例:一体化门禁标准接线图 在项目中也会使用到一体化门禁,一体式门禁系统,简单的说就是.
