最近几年随着感应卡技术,生物识别技术的发展,门禁系统得到了飞跃式的发展,进入了成熟期,门禁系统早已超越了单纯的门道及钥匙管理,它已经逐渐发展成为一套完整的出入管理系统,更好的保障了大家财产以及人身安全。那么门禁系统是如何安装的呢?具体的安装步骤是什么呢?

工具原料门禁系统

方法/步骤分步阅读

1

/4

一、设备安装

(1)前端设备

A、进门处安装读卡器。在读卡器感应范围内,切勿靠近或接触高频或强磁场(如重载马达、监视器等),并需配合控制箱的接地方式。

B、出门处安装出门按钮。

C、电磁锁安装在门和门框的上沿。

D、为保证安全性和美观性,控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用,控制器安装于弱电井内便于系统日后的维护和系统的安全,也可将控制器箱安装在读卡器上方,靠近电磁锁处。具体情况可根据客户选择安装方式。

(2)中控室设备

A、控制主机和键盘安装在立面墙上或置于工作台上。

B、报警装置放置在报警效果较好的位置。

C、由于门禁系统的特殊性,要求对该系统供电良好,建议采用UPS电源,对门禁系统集中供电。

2

/4

二、设备调试

(1)系统安装完成后,先把一路门禁读卡器信号接入主机,然后单独检测该路门禁读卡器情况,有无漏报、误报情况发生。这一路检测没问题后在接入另一路,如此这样,把每一路都单独检测一遍,确认无误后再把所有线路接齐。

(2)管理人员可以根据使用人员的权限分别授权,如部分人员可以在任意时间进出任意的地点,普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时,查看控制中心电脑是否有纪录。

(3)尝试中心电脑因故障或其它原因不能和控制器连接,控制器是否可以独立纪录所控制门点的相关信息,当中心电脑连接后,所有信息是否可以自动上传,是否可以保证信息纪录的完整性。

(4)做好调试记录。

(5)最后填写竣工报告。

3

/4

三、管线安装

(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线,应在建筑抹灰及地面工程结束后进行。在穿线前,应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内,不应有接头或扭结。导线的接头,应在接线盒内焊接或用端子连接。小截面系统连接可以绞接,绞接匝数应在五匝,然后搪锡,用绝缘带包扎。管线经过建筑物的变形缝处,应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板,其接线端子上应有个应的标号。

(2)门禁控制器应安装牢固,不得倾斜,并应有明显标志。安装在轻质隔墙上,应采取加固措施。引入门禁控制器的电缆或电线,配线应整齐、避免交叉,并应固定牢固电缆芯线和所配导线的部均应标明编号,并与图纸不易褪色;端子板与每个接线端,接线不得超过二根;电缆芯和导线应留有不小于20cm余量;导线应绑扎成束;导线引入线穿线后,在进线管处应封堵。

(3)门禁控制器的主电源引入线应直接与电源连接,严禁用电源插头,主电源应有明显标志;门禁控制器的接地牢固,并有明显标志。

(4)监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规:接地母线的表面应完整,无明显损伤和残余焊剂渣,铜带母线光,滑无毛刺,绝缘层不得有老化龟裂现象;接地母线应铺放在地槽或电缆走道中央,并固定在架槽的外侧,母线应平整,不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端;电缆走道上的铜带母线可采用螺丝固定,电缆走道上的铜绞线母线,应绑扎在横档上;系统的工程防雷接地安装,应严格按设计要求施工。接地安装,应配合土建施工同时进行。

4

/4

四、门禁系统接线图

注意事项

内容仅供参考!

内容仅供参考并受版权保护

以上就是道尔智控小编解答(人心终抵可是时间)回答关于“纳奇门禁电源接线图 详细”的答案,接下来继续为你详解用户(命)回答“道闸车辆检测器如何接线”的一些相关解答,希望能解决你的问题!

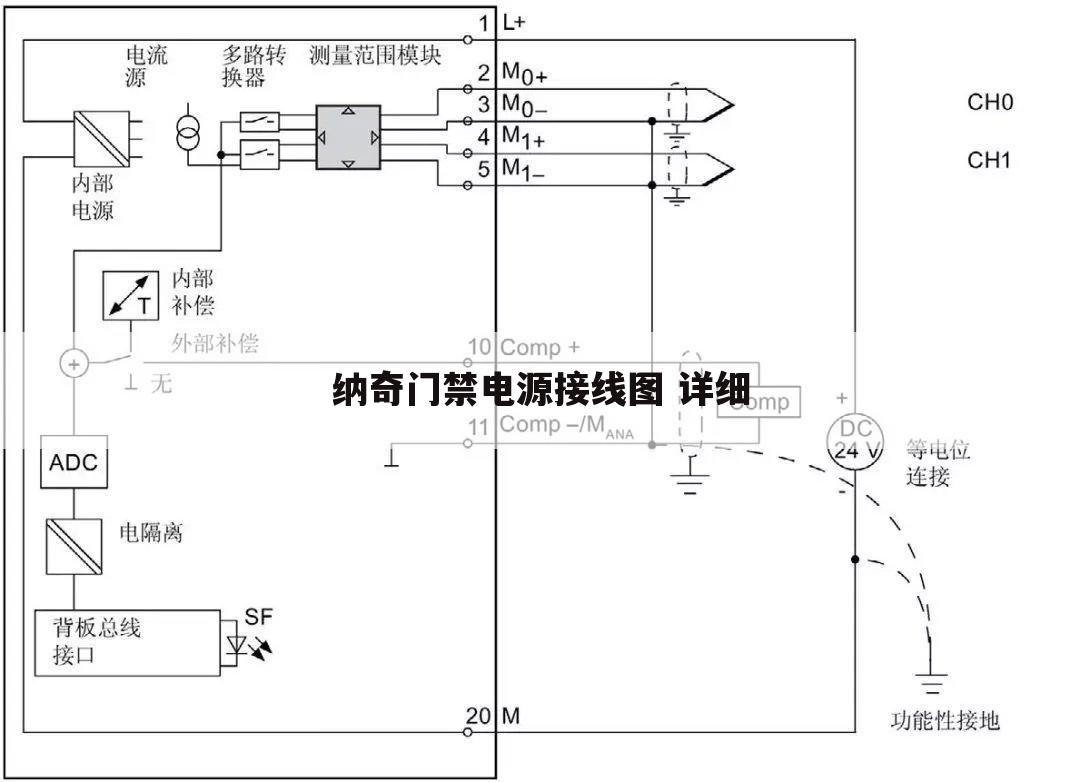

纳奇门禁电源接线图 详细

道闸车辆检测器如何接线

热心用户提供:【命】 ,解答(一卡通门禁控制器接线图)的问题,欢迎阅读!

优质回答端口1.2 接220V电源

端口3.4或5.6 接控制器公共与开闸 这个是选择常开常闭信号,34和56都是常开的.车辆经过时地感线圈时闭合,闸杆升起.

端口7.8 接地感线圈

上文就是道尔智控小编解疑贡献者:(命)回答的关于“道闸车辆检测器如何接线”的问题了,不知是否已经解决你的问题?如果没有,下一篇内容可能是你想要的答案,下面继续表述下文用户【弥巷】分享的“门禁控制器怎么接消防联动”的一些相关疑问做出分析与解答,如果能找到你的答案,可以关注本站。

门禁控制器怎么接消防联动

热心用户提供:【弥巷】 ,解答(一卡通门禁控制器接线图)的问题,欢迎阅读!

优质回答门禁系统的组成:门禁控制器,门禁读卡器,出门按钮,电插锁

在门禁控制器上找接线柱:DC12V + - 是电源,DO,D1是数据,一般读卡器接这4芯就能工作,对应的读卡器上也有这四个接线柱,一次红黑蓝白接上去。电插锁不用说,接NC和com,常闭的方式这样接,出门按钮就找出门按钮的接线柱,

如果锁与控制器的距离过远,供电不够,刷卡开不开门,那锁直接用12V电源供电,

以上就是道尔智控小编解答(弥巷)分析关于“门禁控制器怎么接消防联动”的答案,接下来继续为你详解用户(Taurus挽歌)贡献“电梯门禁控制器原理图”的一些相关解答,希望能解决你的问题!

电梯门禁控制器原理图

热心用户提供:【Taurus挽歌】 ,解答(一卡通门禁控制器接线图)的问题,欢迎阅读!

优质回答第一步:根据控制器底板上的固定孔位,在墙壁上的适当位置打孔,打入膨胀螺拴。

第二步:用螺钉,拧入孔内。

第三步:将控制器挂在螺钉上,固定在墙壁上。

第四步:将电锁后备电池及NS2后备电池分别如上图所示固定在机箱上。

第五步:请参照下图或者机箱上的接连图接线。

注:图中的实线部分为出厂时已经连接好的,虚线部分则需客户自己连接 。

以上就是道尔智控小编解答(Taurus挽歌)贡献关于“电梯门禁控制器原理图”的答案,接下来继续为你详解用户(ε=傲娇秒^3^)回答“门禁控制器如何设置”的一些相关解答,希望能解决你的问题!

门禁控制器如何设置

本文贡献者:【ε=傲娇秒^3^】 ,解答(一卡通门禁控制器接线图)的问题,欢迎阅读!

优质回答各个厂家的控制接线各有不同。一般来说控制自控门,只需将控制器控制电锁的端子接到自动门控制开门的端子上就可以了。

门禁系统:又称出入管理控制系统(Access Control System) ,它是在传统的门锁基础上发展而来的。 门禁控制器就是系统的核心,利用现代的计算机技术和各种识别技术的结合,体现一种智能化的管理手段。

以上就是道尔智控小编解答(ε=傲娇秒^3^)贡献关于“门禁控制器如何设置”的答案,接下来继续为你详解用户(≮巅鎽★传说≯)回答“卷帘门怎么接门禁控制器”的一些相关解答,希望能解决你的问题!

卷帘门怎么接门禁控制器

热心用户提供:【≮巅鎽★传说≯】 ,解答(一卡通门禁控制器接线图)的问题,欢迎阅读!

优质回答ELET818门禁机模板说明

一、 概述:

ELET818系易尔特公司推出的单门门禁嵌入式模块,通常用于可视对讲设备,智能楼宇监控,及相关的通道管理系统。

二、 系统功能与特点

1. 模块尺寸:(宽×长×高)56mm×80mm×10mm

2. 内置EM卡读头,读卡距离为15-20cm;

3. 可以外挂二个韦根读头或选挂一个MIFARE读头;

4. 通过母卡可以手动添加及删除卡片,,不需通过PC;

5. 可储存1200条人员权限记录,1300笔刷卡记录(可扩展至2700条人员权限记录,3000笔刷卡记录)。断电后刷卡记录可保存20年;

6. 刷卡反应时间不超过100毫秒,99秒最大开门延续时间;

7. 一路开门输出,一路报警输出,一路门磁输入,一路出门开关输入,一路防破坏开关输入。

8. RS485通讯接口仅采用一组双绞线(或平行线)和PC进行双向通讯,便于安装

9. 内置万年历时钟Real Time Clock。上端无需控制器,可实现多门联网。

10. 可通过电脑做时实监制;

三、 门禁管制:

(1)、开门方式:

1、刷卡开门;2、刷卡加密码开门;3、密码开门;4、线上开门;5、母卡开门;6、定时开门;双卡开门。

(2)、卡片门禁权限:

本系统卡片权限假日和非假日分开,各有6种,分别为:1、正常刷卡开门;2、时段内需密码开门;3、时段外需密码开门;4、时段外不准开门;5、都需要密码开门;6、不准开门。

(3)、报警设置:

本系统设置三种类型的报警:1、非法开门报警;2、防破坏报警;3、门磁报警.

(4)、时段假日管制:

1. 系统提供10组可变类型的时段,支持的类型有三种,如下:

(a)、可以周为单位进行管制的周时段;

(b)、可以月为单位进行管制的月时段;

(c)、可以自定义时段。配合员工的排班规律,选择任意天数为一个循环周期作为管制时段,并选择日期作为循环的开始日期;

2. 每种类型的时段都以天为单位组建,每一天有分为18个时区,可以制定时区启始时间---结束时间;

3. 大部份开门动作(如刷卡开门、出门按钮开门及密码开门)都可以让其受时段的限制。

4. 可设置150个假日资料,可利用假日资料来进行门禁权限的管制。

5. 可设定一个自动开门时段。

(5)事件记录种类及标示说明:

1 正常进

2 正常出

3 重复进

4 重复出

5 非法卡进

6 非法卡出

7 刷卡密码错误进

8 刷卡密码错误出

9 刷卡时段错误进

10 刷卡时段错误出

11 刷卡假日错误进

12 刷卡假日错误出

13 安全管制初次刷卡进

14 安全管制初次刷卡出

15 安全管制异常

16 密码开门

17 密码开门时段错误

18 按钮开门

19 按钮开门时段错误

20 线上开门

21 定时开门

22 母卡开门

23 现场解除报警

24 后台解除报警

25 逾时关门

(6)、其它特点:

1、 可设定反潜回功能;

2、 可设定双重安全管制;

3、 可由母卡或PC解除报警;

四、 系统设置:

1、 跳线设置

SW1-5为机器号设置开关,机器号最大可设为32;

SW6为进出方向设置开关,其中拔到ON的位置为内置头进门,外挂头出门,拔到OFF的位置为外挂头进门,内置头出门;

SW7为反潜回设置开关,拔到OFF的位置为打开反潜回功能;

2、 创建母卡

把SW1-8全部拔到ON的位置,然后刷卡,此时系统发出一长声,表示建创母卡成功,这里要注意:设置完成后把SW指拔开关拔到以前的正常位置。

3、 母卡设置

(1)、新增卡片:

把SW8拔到OFF的位置;松开防破开关;母卡刷卡。

此时系统发出连续的哔哔声,且指示灯连续闪烁,等待刷卡,刷卡后系统会发出一长声,证明新增卡片成功,当刷卡卡片为母卡时,系统退回到待机模式。

(2)、删除卡片:

把SW8拔到ON的位置;松开防破开关;母卡刷卡。

此时系统发出连续的哔哔声,且指示灯连续闪烁,等待刷卡,刷卡后系统会发出一长声,证明删除卡片成功,当刷卡卡片为母卡时,系统退回到待机模式。

(3)、删除所有卡片:

把SW全部拔到OFF的位置;按下防破开关;母卡刷卡。

此时系统会发出一长声,证明删除所有卡片成功。且系统自动退回到待机模式。

这里要注意:设置完成后把SW指拔开关拔到以前的正常位置。

五、 技术参数

项目 技术参数 备注

读卡技术 EM SPI- Mifara

标准I/O RS-485一组接PC 韦根26二组接读头

RS-485一组进行双向通讯

读卡距离 10--20CM 依不同读卡技术而定

指示器 双色LED灯

键盘输入 可和楼宇对讲键盘共用

电源 12 V DC 800MA

外行尺寸 (宽×长×高)56mm×80mm×10mm

工作温度 -5℃~+50℃

存储温度 -10℃~+70℃

刷卡确认时间 <100 ms

卡片容量 1200张 可扩展2700

存储容量 1300张 可扩展3000

四、系统接线说明:

1、 J3接线座

1 2 3 4 5 6 7 8

(1).外接双Wengend26读头接线方法

1:NC 2:D1(1) 3:GND

4:D0(1) 5:VCC(+5V) 6: D0(2)

7:D1(2) 8:CLOCK

(2).外接ZLG5000AMIFARE模块接线方法

1:NC 2: CTRL 3:GND

4:RST 5: VCC(+5V) 6:SS

7:SDATA 8:SCLK

2、 J4接线座

1 2 3 4 5 6 7 8

1:GND 2:BUT(出门钮按) 3:IN1(门磁输入)

4:+12V 5:外接报警继电器信号端 6:R1C(继电器1常开)

7:R1B(继电器1常闭) 8:R1A(继电器1公共端)

3、 J5接线座

1 2

1:外接+12V

2:GND

4、 J6接线座

1 2 3

1:485-

2:485+

3:GND

5、 出线说明:

1、 黑线:电源地

2、 红线:+12V电源

3、 蓝线:485-

4、 绿线:485+

5、 综线:出门按钮

6、 橙线:继电器公共端

7、 粉线:继电器常开端

8、 黄线:继电器常闭端

9、 白线:+5V

10、 灰色:DATA0

11、 紫色:DATA1

上文就是道尔智控小编分享贡献者:(≮巅鎽★传说≯)解答的关于“卷帘门怎么接门禁控制器”的问题了,不知是否已经解决你的问题?如果没有,下一篇内容可能是你想要的答案,接下来继续分享下文用户【一缕半夏微光】贡献的“门禁电话5根线怎么接”的一些相关问题做出分析与解答,如果能找到你的答案,可以关注本站。

门禁电话5根线怎么接

本文贡献者:【一缕半夏微光】 ,解答(一卡通门禁控制器接线图)的问题,欢迎阅读!

优质回答门禁电话接线图如图:

电话门禁系统主要由主机、分机、UPS电源、电控锁和闭门器等组成。根据类型可分为直按式、数码式、数码式户户通、直按式可视对讲、数码式可视对讲、数码式户户通可视对讲等。

1、主机:楼宇对讲系统的控制核心部分,每一户分机的传输信号以及电锁控制信号等都通过主机的控制,它的电路板采用减振安装,并进行防潮处理,抗振防潮能力极强,并带有夜间照明装置,外形美观、大方。

2、分机:一种对讲话机,与主机进行对讲,但现在的户户通楼宇对讲系统则与主机配合成一套内部电话系统可以完成系统内个用户的电话联系,它分为可视分机,非可视分机。具有电锁控制功能和监视功能,安装在用户家里的门口处,主要方便住户与来访者对讲交谈。

3、UPS电源:它的功能主要是保持楼宇对讲系统不掉电。正常情况下,处于充电的状态。当停电的时候,UPS电源就处于给系统供电的状态。

4、电控锁:它的内部结构主要由电磁机构组成。用户只要按下分机上的电锁键就能使电磁线圈通电,从而使电磁机构带动连杆动作,就能控制大门的打开。闭门器它是一种特殊的自动闭门连杆机构。它具有调节器,可以调节加和作用力度,使用方便、灵活。

扩展资料

电话门禁系统功能特点:

1、人性化设计、造型美观精致、操作简单。

2、电话远程开门,访客通过电话门禁控制器拨打住户座机或手机,实现与住户通话。经住户电话确认访客身份后,按下电话机上的数字键远程将门打开。

3、可设定50组6位以内的密码(位数可变),可根据需要灵活选择。

4、可指定分机,访客必须拨打注册在系统内的电话号码才能拨通。

5、开门等待时间可设定1~600秒。

6、机身采用防泼水设计,防电磁干扰,在室内室外运用方便灵活。

参考资料来源:百度百科-电话门禁

参考资料来源:百度百科-Tekard电话门禁控制器装置
