今天给各位分享道闸接线图的知识，其中也会对车行道闸接线图进行解释，如果能碰巧解决你现在面临的问题，别忘了关注本站，现在开始吧！
道闸车牌自动识别系统厂家电话
本文贡献者：【湮酔】 ，解答(道闸接线图)的问题，欢迎阅读！

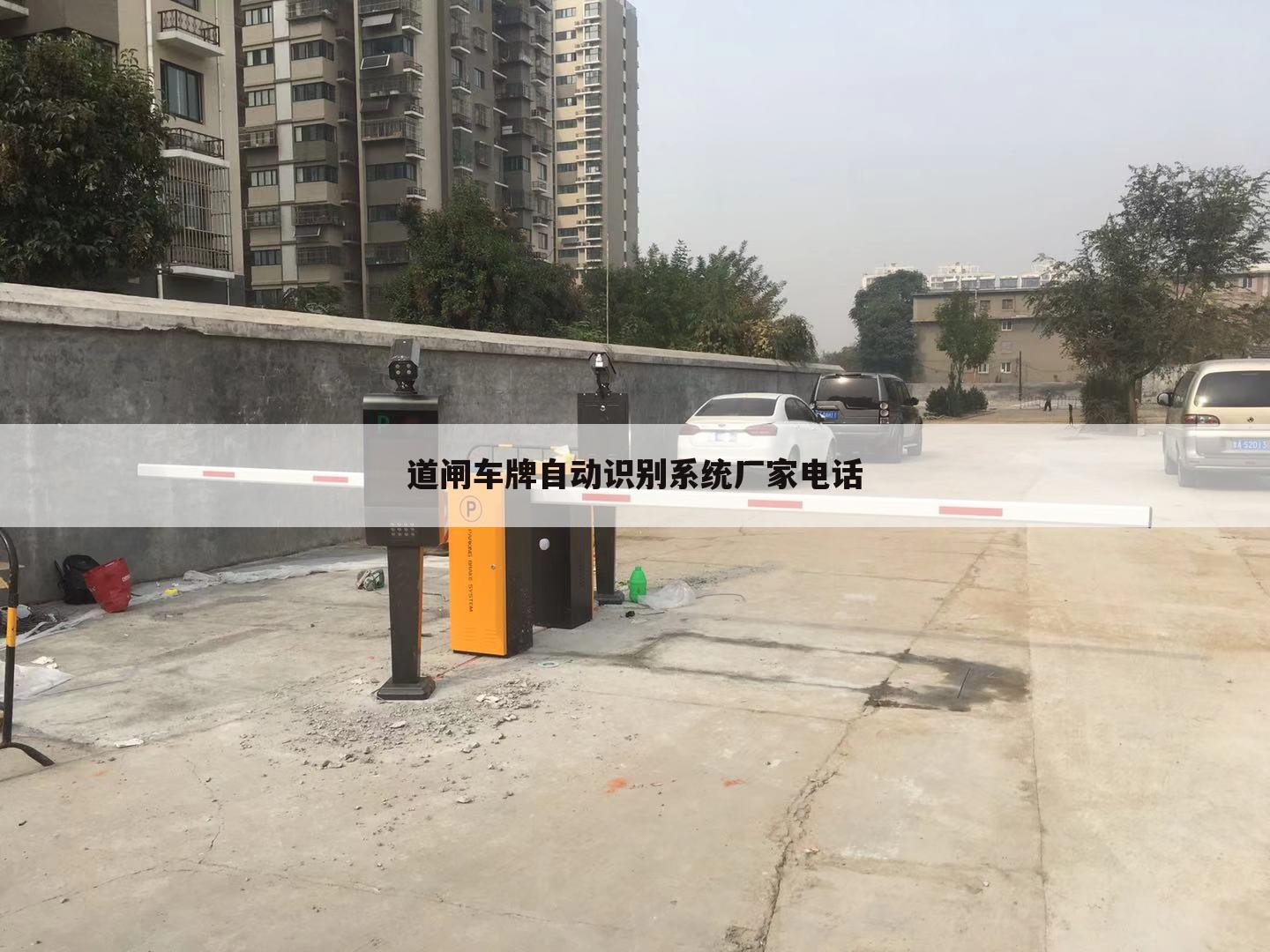

贡献者回答很好装的，蓝牙车牌识别摄像机一般装在道闸旁边，主要起到对车牌的识别作用，具体位置要根据最佳抓拍效果来确定。可以看看道尔的车牌识别效果图，有详细的介绍。
以上就是道尔智控小编解答(湮酔)贡献关于“道闸车牌自动识别系统厂家电话”的答案，接下来继续为你详解用户（北蒙岛的雨季）贡献“智能道闸接线安装视频”的一些相关解答，希望能解决你的问题！
智能道闸接线安装视频
本文贡献者：【北蒙岛的雨季】 ，解答(道闸接线图)的问题，欢迎阅读！
贡献者回答电机的接三根线接到电机电容，电机上面是接电机的公共线，一般开闸，关闸信号就是COM和上键。COM和下键。
以上就是道尔智控小编解疑贡献者：（北蒙岛的雨季）解答的关于“智能道闸接线安装视频”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续分享下文用户【难如初】分享的“道闸双地感线圈安装”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
道闸双地感线圈安装
本文贡献者：【难如初】 ，解答(道闸接线图)的问题，欢迎阅读！
贡献者回答一、矩形安装
通常探测线圈应该是长方形。两条长边与金属物运动方向垂直，彼此间距推荐为1米。长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
二、倾斜45°安装
在某些情况下需要检测自行车或摩托车时，可以考虑线圈与行车方向倾斜45°安装。
三、“8”字形安装
在某些情况下，路面较宽（超过六米）而车辆的底盘又太高时，可以采用此种安装形式以分散检测点，提高灵敏度。这种安装形式也可用于滑动门的检测，但线圈必须靠近滑动门。
扩展资料：
地感线圈施工要求
1、线圈材料：标准Φ0.75mm耐高温镀锡线。
2、周围50公分范围内不能有大量的金属，如井盖、雨水沟盖板等。
3、周围1米范围内不能有超过220V的供电线路。
4、作多个线圈时，线圈与线圈之间的距离要大于2米，否则会互相干扰。
5、标准3米宽马路，地感线圈的尺寸为2米长80-100CM米宽，角上做45°、20厘米长的切角。
6、线圈与马路边的距离在30-50厘米左右，线圈为垂直叠加绕4-6圈，总长度在30－40m。
7、埋设线槽切割参数：宽度3-5mm、深度40-50mm，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。8.线圈应与道闸或控制机处于同一平衡位置。
8、线圈引出的两根线应该双绞，密度为每米不少于50结，未双绞的输出引线将会引起干扰。输出引线长度一般不应超过5米。由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。
百度百科——地感线圈
上文就是道尔智控小编解疑贡献者：（难如初）回答的关于“道闸双地感线圈安装”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续浅析下文用户【余生少年】贡献的“道闸如何调试杆子高低”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
道闸如何调试杆子高低
本文贡献者：【余生少年】 ，解答(道闸接线图)的问题，欢迎阅读！
贡献者回答十年专业生产停车场系统，道闸，公路收费系统及小区一卡通
接线时一定要按接线图操作。接好线后先测试地感是否正常，地感红灯闪烁时用一铁板放于线圈上方，红灯长亮时拿走铁板，道闸自动下落则产品正常。
l 地感线圈布线时，将地切一5CM深，0.6X0.8M的方形巢，四个角切成45度斜角(如右图示),将地感线圈(1平方毫米)一圈圈放入，共放3-6层,线圈每层之间一定要压紧,线圈内不要有接头。地感线圈输出端双绞至道闸,且距离尽量短,接好后用干水泥将巢封住。注：地感线圈截面积为0.5－1.5平方毫米的高温镀银线，线截面积的大小对感应强度的影响不是很大。
l 感应线圈绕好通电后线圈会产生低频振荡。当有金属进入线圈时，磁力线受影响磁场减弱被磁电感应器拾取，产生相应动作。感应线圈的感应强度与线圈的匝数和线圈的形状有很大的关系。线圈匝数太多输入感抗大，造成开路；匝数太少输入感抗小，造成短路。这两种情况会使磁电感应器的工作指示灯快速闪动。一般的匝数是3－6圈。
l 道闸调试时将其”上”与”地”短接，闸杆自动上起，则道闸正常。
l 读卡器连线用8芯屏蔽线按图纸接，布线时小心不要将线弄破。
l 控制器电源为直流12V电压，读卡器电源为12V电压，注意不要弄错。
l 地感线圈装在道闸下方，道闸到读卡机距离为3-5米。
道闸常见故障排除
l 线圈埋线松动
当地感线圈不能牢固的固定在巢内时，汽车压过路面的震动会造成巢内线圈变形，改变地感初始电感量，此时传感器必须重新复位后方能正常工作。解决方法是将融化的沥青浇入内使其固定。
l 丝松动
活节螺丝为正反螺纹相接，上下两个轴承之间用双头螺杆相接，若螺丝松动，将造成上下位均不准确。用一个80MM长Ф4的铁棒插入双头螺杆之间旋动调整闸杆上下到位即可。
l 拐臂螺丝松动
若此螺丝松动，将造成闸杆上下位不准确和停杆时晃动较大，将螺栓悬紧，螺母锁紧即可。
l 到位控制磁铁挪位
上下到位均采用慈敏霍尔元件，若长方形磁铁与减速机带凸轮的圆片位置改变，造成到位不准确。将其调整准确，不可翻转，即可解决问题。
l 断电保护开关断电
当本机器的控制部分失灵时，本机的自动保护装置将自动工作，此时闸杆停在斜上位置不动，总电源断开，机器不工作。此时将机器门打开，将大皮带顺时针方向旋转3-8圈到上位时即可复原。若如此多次不能恢复原状，则需检查霍尔元件和电路板是否失灵。
l 下拉钩调整螺母松动
机箱内下部设有螺纹M10的下拉钩，其功能为拉住平衡机构的弹簧和平衡功能的零点调节。并装有两个M10六角螺母和Ф10弹簧垫圈，若此螺母松动，机器运转时会发生敲击声和平衡失调，平衡失调后虽机器还可以运转，但会大大加重减速机、电动机以及其它传动机件的负荷，从而影响可靠性和机械寿命。
道闸平衡状态调节方法
l 将摇臂螺丝松开，使上活节与摇臂脱开，脱开后主轴即为自由状态。
l 将闸杆按正常使用状态装好。
l 将闸杆用手推到竖直状态。
l 将下拉钩调至与弹簧下拉环轻轻接触。并旋紧螺母将下拉钩固定；
l 将闸杆用手推到水平状态，松开手，此时若闸杆下垂则表示平衡弹簧拉力太小，调整方法为：将闸杆垂直，将弹簧取下，将弹簧上吊板向外旋1-2圈挂上再试，直到水平为止。状态相反时则反向调节即可。
l 将摇臂螺丝旋紧，锁紧螺母锁紧。
l 将下拉钩锁紧螺母锁紧。
l 平衡调整完成。
以上就是道尔智控小编解答贡献者：（余生少年）解答的关于“道闸如何调试杆子高低”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续热议下文用户【笑ゝ桔梗】回答的“门禁控制器如何接道闸接线图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁控制器如何接道闸接线图
本文贡献者：【笑ゝ桔梗】 ，解答(道闸接线图)的问题，欢迎阅读！
贡献者回答1、门禁控制器硬件介绍
人行通道闸的门禁一般采用双门门禁控制器，一个通道需要一块双门门禁控制器，主流的人行通道闸一般都能接入微耕双门控制器WG2002.NET，以下以微耕WG2002.NET为例进行介绍。

2、门禁控制器与读卡器的连接方法
读卡器上的红线连接主板上的“+12V”，黑线连接主板上的“GND”，白线连接主板上的“D1”，绿线连接主板上的“D0”。


3、门禁控制器与闸机的连接方法
微耕门禁主板端“NO”和闸机端连接“左开”或“右开”；
微耕门禁主板端“COM”和闸机端连接“公共”的，一般是同一连接端。

三辊闸机开闸信号有些标“OP-L或OP-R”，分别代表“左开或右开”，“COM”为公共端。

以上就是道尔智控小编解答(笑ゝ桔梗)回答关于“门禁控制器如何接道闸接线图”的答案，接下来继续为你详解用户（詩光轨車）回答“道闸系统怎么设置”的一些相关解答，希望能解决你的问题！
道闸系统怎么设置
本文贡献者：【詩光轨車】 ，解答(道闸接线图)的问题，欢迎阅读！
贡献者回答随着生活水平的日益增加，道闸系统的应用也越来越广泛。很多朋友会对这个产品有很多疑问，包括智能道闸杆的限位调节。今天手握手智能科技就针对这个问题给大家简要介绍一下。
打开箱门，使用十字螺丝刀松动限位挡板十字头螺丝，稍作转动限位挡板调至闸杆到水平位置，调好后拧紧螺丝。锁上箱门，当闸杆起杆不到位，限位挡板逆方向作微调，超过水平位置则反之，当闸杆起杆后达不到垂直度，将香味挡板顺时针方向作微调。调至所需位置
作为一家智能门窗厂家，在以往智能道闸销售经验中总结，客户遇到最多的问题就是闸杆放下不水平或者竖起不垂直，其实这个问题很好解决，襄阳理想门业小编为大家提供以下解决方案：
调试项目 调试方法
闸杆不在水平位置
闸杆不在垂直位置 将闸杆转动到水平位置，然后学习水平限位，再调整垂直位置到合适角度，再学习垂直限位
开闸限位调试方法：先用摇把将闸杆调整到合适的起杆位置，按住“停”键不要松开，再按“升“键，显示板上显示”U--”，这时先松开“升”键，再松开“停”键，此时会听到1秒左右的蜂鸣，表示开闸限位设置完毕；
关闸限位调试方法：先用摇把将闸杆调整到合适的落杆位置，按住“停”键不要松开，再按“降“键，显示板上显示”d--”，这时先松开“降”键，再松开“停”键，此时会听到1秒左右的蜂鸣，表示关闸限位设置完毕；
闸杆起杆抖动 1、弹簧力度过大，用扳手拧松调节杆，使弹簧拉力减小；
2、调节主轴拐臂的三个挂孔位置：挂3孔时弹簧力度最大，挂1孔时弹簧力度最小；
3、调整开闸稳定参数P18中的参数（非专业人员请勿操作）。
闸杆落杆抖动 1、弹簧力度过小，用扳手拧紧调节杆，使弹簧拉力减小；
2、调节主轴拐臂的三个挂孔位置：挂3孔时弹簧力度最大，挂1孔时弹簧力度最小；
3、调整开闸稳定参数P19中的参数（非专业人员请勿操作）
以上就是道尔智控小编解答贡献者：（詩光轨車）贡献的关于“道闸系统怎么设置”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续解答下文用户【刑从筠】贡献的“道闸电机怎么接有线控制开关”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
道闸电机怎么接有线控制开关
热心用户提供：【刑从筠】 ，解答(道闸接线图)的问题，欢迎阅读！
贡献者回答找到与手动开关连接的上、下、停止和接地线，一般为与地线和上升线连接的上升线，与地线和下降线连接的下降线。
