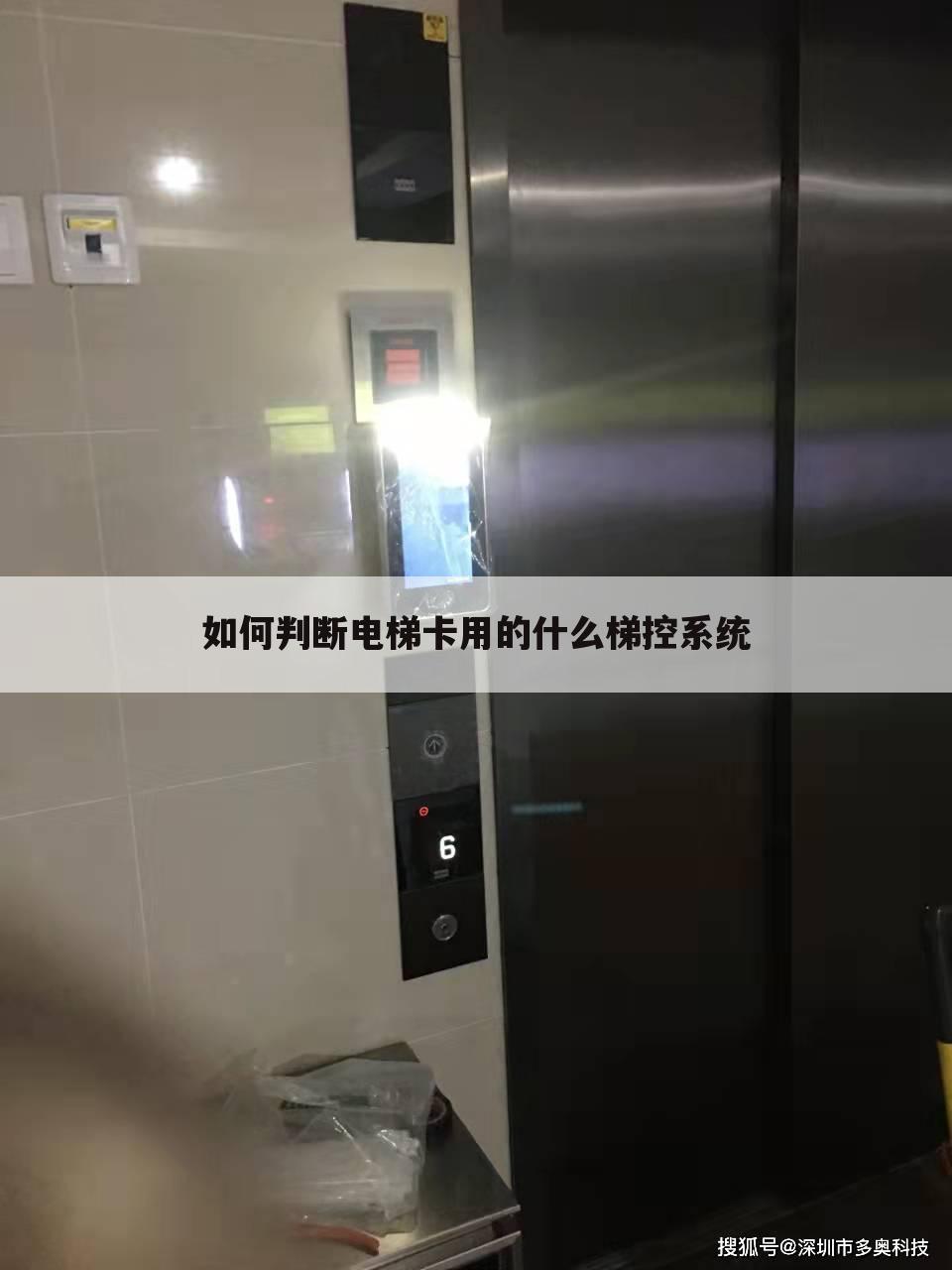

如何判断电梯卡用的什么梯控系统
热心用户提供：【丿铭仁丨堂Team】 ，解答(梯控接线图)的问题，欢迎阅读！
优质回答智能IC卡电梯梯控系统即IC卡层控型电梯控制系统是通过无源触点接管原电梯系统按键的智能控制系统，装在轿厢内,只有通过使用IC卡才能到达要去的楼层，刷卡直达，无需按键，密码乘梯。
其它非授权用户在轿厢内无法按楼层按键，从而提高了物业管理的安全性。同时又起到了电梯省电省空耗的环保作用，也减少了电梯按键的使用（用户刷卡后自动登记用户目的楼层，无需用户按键），从而延长了电梯使用寿命，加强了传统安全管理系统中管理的薄弱的一面，提高了物业的安全等级。
多奥IC卡层控型电梯控制系统采用优化的设计使系统能完全在智能脱机下独立运行，并且系统参数设置，发卡，挂失卡都采用独有的方案实现，简便易用，无需布网络通讯线。
二、 系统功能及特点
2.1 硬件设备功能特点介绍
2.1.1 通过楼层扩展板扩展控制楼层，1个控制器最多带4个楼层扩展板控制64个楼层。楼层扩展灵活方便，增加楼层控制，无需要任何设置，系统自动适应。
2.1.2 控制系统使用无源干接点连接，与原电梯系统完全隔离，不会对电梯原有性能产生任何影响，当消防信号输入或者控制系统掉电时，控制系统自动脱离，电梯恢复为普通电梯正常使用。
2.1.3 每个用户可以设置不同权限，可以授权用户单层楼层权限、多层楼层权限，或者全部楼层权限
2.1.4 时间权限设置，可设置不同用户在不同时间段内使用电梯。
2.1.5 IC写卡模式，发行卡片数量不受限制，系统存储9800条黑名单，7600万条刷卡记录
2.1.6 可通过纯玻璃电容触摸密码乘梯，不同的密码可设置不同的楼层权限,每个控制器最多存储8500个密码
2.1.7 支持收费功能,支持按次收费,卡内无钱或超过时间未延时的不允许使用电梯，可包月收费。
2.1.8 丢失卡片挂失方便灵活，无需联网，使用挂失母卡或者智能脱机数据采集器挂失，一般情况下挂失母卡能满足绝大部分情况，一次能挂失255张卡.通常也用不了这么多。
2.1.9 管理人员可以针对任何指定的楼层发行管制卡，刷管制卡后，指定的楼层键将被无条件禁用，即使刷用户卡也无法使用；再次刷管制卡后，被禁用的楼层按键又可恢复使用。
2.1.10 采用独有智能脱机数据采集器，参数设置，数据采集，卡片挂失操作非常简单，无需用户干预只要将智能数据采集器插入数据采集接口，数据采集器将自动完成所有操作，提示成功后用户拔下数据采集器即可。
2.1.11 智能脱机应用，布线简单，电梯控制系统脱机运行功能强大。参数设置，数据传输非常方便智能，无须人工干预，完全自动完成做到真正智能。
2.2 软件功能特点
2.2.1 采用微软高级数据库系统SQL Server,数据存放安全
2.2.2 多用户管理机制，不同用户可分配不同的操作权限
2.2.3 简单易用的操作界面，任何人只要会操作电脑，稍作学习就可以操作电梯管理软件。
2.2.4 灵活的发卡功能，可以灵活设置每张卡片的楼层权限,以及使用期限.
2.2.5 可通过数据采集器或联网与电梯控制器通讯,设置各种参数
2.2.6 更多软件功能请参考软件操作说明书.
三、 系统设备相关参数
产品型号：DAIC-DT-CK
通信接口RS485,TCP/IP
通信速率RS485:9600bps（1000米）TCP/IP: （100米）
控制楼层每增加1楼层扩展板控制8层楼，最大可以驱动4个楼层扩展板控制64层楼
工作电压12-24V直流
工作电流正常工作约150mA(不含楼层扩展板)
工作温度-10～70℃
工作湿度15～95%
时间权限(1)每张卡都可设置使用电梯的时间段，按周循环
输入输出(1)带1～4个M1读卡器或者1～4个ID读卡器 (2) 1路消防输入端子
读卡类型任意IC卡，ID卡，CPU卡等，视读卡器类型而定
四、 系统组成结构
IC卡层控型电梯控制系统包括 IC卡、发卡器、电梯刷卡控制器，楼层触点扩展板、电梯IC卡读头、梯控管理软件、智能脱机数据采集器及PC。
非接触式IC卡：采用国际通用的 Philips Micfare-1 S50 卡。此卡共有 16 个扇区，电梯系统使用4个扇区，电梯楼层的权限即存贮在IC卡中。
其他方案：手机APP，蓝牙摇一摇乘梯，NFC，RF-SIM卡等
电梯读头：嵌入式安装在电梯轿厢内的电梯操作面板上，读卡器通过射频信号同 IC 卡进行近距离通讯，并给 IC 卡上的芯片提供能量，系统通过读卡器对IC卡进行识别。
电梯控制器：是 IC 卡电梯控制器的主要控制模块，安装在电梯轿顶，用于接收、识别、处理由读卡器传输的IC卡信息，并且对电梯内召按键进行控制；控制器与电梯采用干触点方式进行连接，故电梯IC卡系统与电梯本身无电气连接，安全可靠；并且在特定条件下（如电梯维修、火警时）控制器也可以解除对电梯按键的控制。
梯控发卡器：一般一个物业管理处配备一台，也可以配置多台智能一卡通发卡器。电脑以USB方式连接，管理软件通过它将卡片的权限等信息写到IC卡中。
管理电脑：安装系统管理软件，是系统管理及信息处理的中心。系统管理软件有强大的数据操作功能，对卡片进行发行、修改权限、挂失、通行记录的统计等资料进行处理汇总均在管理中完成。
智能脱机电梯数据采集器：是管理软件与电梯控制器之间进行数据交换的载体，无须人工操作，自动识别设备，自动完成数据交换并且LED闪烁提示。
五、使用方式
5.1 运行过程
正常使用状态，电梯控制器将管制电梯，这时只有持卡用户才能使用电梯；并且，当持卡人的卡片是单层权限卡片时，用户在刷卡后电梯将直接登记相应的权限层；当持卡人的卡片是多层权限卡片时，用户在刷卡后可以选择按下电梯操纵盘上权限允许的楼层按键，无权限层按键依然无效。
物业保安人员和清洁人员持有高级用户卡，该卡可以开启所有楼层权限，方便该类人员自由使用电梯。
有访客来时， 访客先到接待处登记领取有欲拜访楼层权限的卡片， 然后持卡进行拜访；当拜访结束后，再将卡片归还接待处。可选配对讲联动电梯，电话联动电梯，等物联网梯控系统解决访客问题。
一般而言，电梯的公共楼层选层按键不会管制，故所有的人员在电梯轿厢内时，可选择电梯公共楼层按键，即人员在去往公共楼层里无须刷卡。
5.2 特殊情况
5.2.1在特定的管理需要时，可设定某用户卡使用电梯的时间段，在时间段内用户可以刷卡使用电梯，时间段外无法刷卡.
5.2.2 管理人员可以针对任何指定的楼层发行管制卡，刷管制卡后，指定的楼层按键将被无条件禁用，即使刷用户卡也无法使用；再次刷管制卡后，被禁用的楼层按键又可恢复使用。
5.2.3 由于IC卡电梯控制系统可实现与消防信号的联动，故消防信号输入后，IC卡电梯智能控制系统停止工作，电梯恢复为普通电梯，以确保电梯在紧急情况下的紧急使用；当消防信号撤除后，IC卡电梯智能控制系统将自动运行管制电梯。而在梯检修状态时，可人工通过安装在电梯轿厢司机盒内的电源开关断开 IC卡电梯控制系统，当电梯检修完毕后，再由人工开启IC 卡管制状态。
5.3 收费模式
系统可实现2种方式的收费模式。
第一种:按次计费,这种模式下用户首先在物业管理处交一定数额的钱，卡内就会充入一定数额的次数，每次乘坐电梯刷一次卡就会扣去一次，当卡内次数为0的时候，就不能再乘坐电梯，必需到管理处再次充值以后才能使用;在这种方式下可以根据不同的方式设置不同的费率,如可以按照层数的高低设置不同的费率.
第二种:按时间段（包月，包年）收费,这种方式下客户可根据自己的需要来设定用户卡的有效期，例如，用户交了一个月的管理费，那么就可以给他的卡开通一个月的权限，一个月以后，卡片失效，用户将不能继续刷卡乘梯，必需到管理处交钱延期才能继续使用。
5.4 卡片挂失
4.1. 业主卡片丢失后可到管理处挂失卡片，管理处挂失卡片时生成黑名单,将黑名单通过挂失母卡或者数据采集器下载到IC电梯控制器，则被挂失卡成为不可使用的废卡；
4.2 管理处补发业主新卡。
六、安装示意图
6.1安装位置
6.2安装方式
6.3用户使用流程
6.3.1、对于业主：小区的业主凭已经在管理处授权的IC卡操作使用电梯，业主进入电梯后，如果他的楼层权限是一个楼层的话，那么进入电梯后刷卡后无需按键，自动点亮业主所在的楼层，如果该业主具有几个楼层的权限，（例如他住在12楼，但是14楼也是他们的，那么我们就在管理中心帮业主授权12、14层的楼层权限）业主刷卡后再指定的时间内按键选择所需要的楼层就可以使用电梯。 住户在忘带卡的情况下，通过在读卡键盘上输入指定楼层号和密码（密码由业主自行设置，设置方式凭借业主的卡片就可以在控制器上设置，每个业主的密码不同），也可进入指定楼层。
6.3.2、物管人员：可配置1张可到所有（或部分）楼层的卡，进梯刷卡后，再按某楼层键，即可，小区物管发行的卡片权限由物业管理公司的专门人员进行授权，物业管理卡的权限可以按照时段，按照楼层来进行设置，比如物业巡查人员在一定的时间内只能去那些楼层。
6.3.3、对于访客：来访人员登记后，⑴通过保安在小区入口手持发放机发放临时访客卡，在发放临时访客卡之前小区保安要通过门口对讲主机与访客所要拜访的业主沟通，征求到业主同意后才发行临时访客卡，该访客卡的权限只能是开放一部电梯以及智能到一个楼层的权限⑵由保安人员刷物管人员授权卡⑶通过输入业主楼层密码使用。可选配多奥对讲联动电梯，电话联动电梯，等物联网梯控系统解决访客问题。
6.3.4、住户串门：住户间串门可由主人提供密码的方式实现，同时也可由管理员用接待卡开放指定楼层的访问权限来实现。可选配多奥对讲联动电梯，电话联动电梯，等物联网梯控系统解决串门问题。
6.3.5、地下停车场：对于非住户，通过设置，使其只可到达地面公共楼层，不能进入住户层。
6.3.6、特殊情况：由于IC卡系统可实现与消防信号的联动，故启动消防信号后，电梯自动不受IC卡控制，以确保电梯在紧急情况下的紧急使用。
