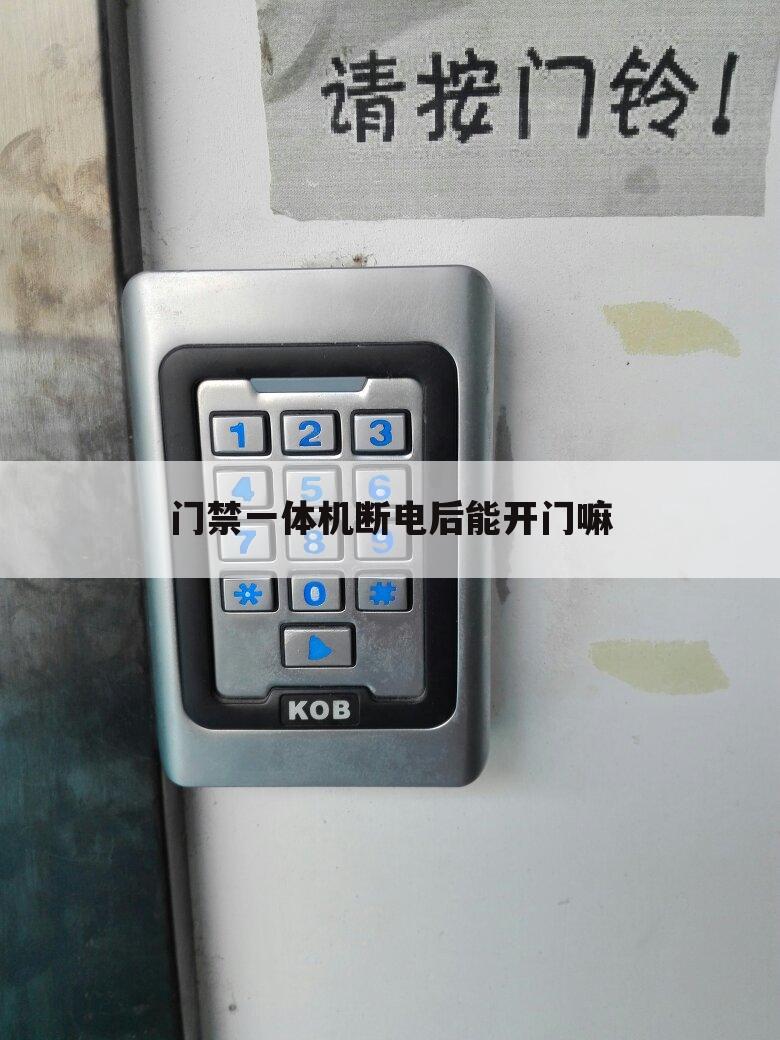

门禁一体机断电后能开门嘛
本文最佳回答用户：【森威】 ，现在由道尔智控小编为你详解与【门禁主板有电源保护吗】的相关内容！
接门禁专用电源上，电锁正极接电源NC端子，负极接电源com或者gnd端子上。
直接接到门禁机上，电锁正极接门禁机Nc端子，电锁负极接电源GND端子，电源12V+接com端子。
电控锁，阴极锁 主要安装于不锈钢门，木门，主要接线方式正极接电源NO端子，负极接com端子。
静音锁接线方式：电源12V+接电锁板上的12v+ 负极对应接上；电锁K+,K- k+接电源NO端子 k-接电源com端子或者gnd端子。
出租屋一体锁接线方法：12v电源直接对应接入电锁12v+ 、gnd即可。
以上就是道尔智控小编解答贡献者：（森威）回答的关于“门禁一体机断电后能开门嘛”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续研究下文用户【归途的路】解答的“网口接线顺序表”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
网口接线顺序表
本文最佳回答用户：【归途的路】 ，现在由道尔智控小编为你详解与【门禁主板有电源保护吗】的相关内容！
答具体操作如下：
1、门禁电源接线端子：大家会看到有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接开门按钮都可以。
2、磁力锁接COM跟NC：红色线接NC,黑色线COM，螺丝一拧接上去就可以了。下一个我们接门禁一体机，把门禁电源跟门禁一体机用四芯线(用3芯就够了）连接，首先把12V电源线接了，红色是12V正极，黑色12V负极，黄色线是继电器常开输出端，这个接门禁电源的PUSH口就可以了。黄色线是开门信号线，不接，门禁就不能刷卡，也不能密码开门，其它线就是接读头信号，接门铃，接数据拷贝等。
以上就是道尔智控小编解答(归途的路)贡献关于“网口接线顺序表”的答案，接下来继续为你详解用户（的人）贡献“门禁电源没有com端怎么接线”的一些相关解答，希望能解决你的问题！
门禁电源没有com端怎么接线
本文最佳回答用户：【的人】 ，现在由道尔智控小编为你探讨与【门禁主板有电源保护吗】的相关内容！
答NC－常开，NO－常闭，COM－公共端，D0－韦根0，D1－韦根1，12V+－电源正，GND－电源负，POWER－电源正，485+－通讯正，485－—通讯负，B1－按钮，S1－门磁，想不起来了
以上就是道尔智控小编解答(的人)回答关于“门禁电源没有com端怎么接线”的答案，接下来继续为你详解用户（独活）分析“方形门禁卡取出芯片教程”的一些相关解答，希望能解决你的问题！
方形门禁卡取出芯片教程
本文最佳回答用户：【独活】 ，现在由道尔智控小编为你解答与【门禁主板有电源保护吗】的相关内容！
答一般磁力锁接控制器，注意极性、出门开关接控制器，注意开关量是常开还是常闭、户外门禁读头接控制器，注意电源极性及韦根信号极性(D0/D1)，读头外壳都有颜色的定义。
门禁一体化电磁锁只有一条红线和一条黑线，接入DC12V弱电，红色接正极，黑色接负极。发卡在门紧锁上直接发。
而简易型门禁是要外接电磁锁的，得通过开关电源。将开关电源正极与门禁的正极相接，通过门禁后再接电磁锁的正极，门禁的负极和电磁锁的负极共同接在开关电源的负极，也就是GND这个接点。
扩展资料：
电磁锁（或称磁力锁）的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。
只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。因为电磁锁没有复杂的机械结构以及锁舌的构造，适用在逃生门或是消防门的通路控制。其内部用灌注环氧树酯保护锁体。
如今电磁锁的吸力强度以LB表示(磅)，测试的方法是静态加压。所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力，当超出电磁锁的吸力时瞬间拉开吸附铁板，此拉力的数据就是电磁锁的拉力值。而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压，如此电磁锁的吸力才是最大。吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化。
参考链接：百度百科—电磁锁
以上就是道尔智控小编分享贡献者：（独活）回答的关于“方形门禁卡取出芯片教程”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续介绍下文用户【独恋寒冬雪】解答的“小区门禁遥控器信号原理”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
小区门禁遥控器信号原理
本文最佳回答用户：【独恋寒冬雪】 ，现在由道尔智控小编为你探讨与【门禁主板有电源保护吗】的相关内容！
答 闭门信号出现问题，是航站楼门禁产生故障最多的原因之一，例如：不吸合问题、不正常吸合、无故产生后台报警等等。我们在排查故障时，多数情况下应首先检查闭门信号是否正常。
这里就信号的产生原理以及如果进行测量，进行说明：
首先看一下主板的接口，门禁主板上，所有标有IN的接口表示此接口为信号输入口，此类接口通过管理软件可以配置为闭门信号。
主板上有很多的端子，画圈的为输入端子，每排有两组，一共有四排，也就是八组。
再来说电磁锁：
电磁锁与其配套的衔铁，在合理的范围内接触，通过衔铁的磁性触点使电磁锁内的磁感器件闭合导通，通过导线将此闭合信号传递至控制端的信号输入口。也就是主控板会接收到一个导通信号。
一个基本的闭合信号就这样产生了，原理很简单。
下面这张图用橘黄色圈出来的就是一个强磁铁，用粉红色圈出来的就是干簧管的位置，多数电磁锁会将干簧管埋在锁里。大家看到两根蓝色的导线了吗，使用万用表通断档，配合磁铁可以测量其好坏，当然，这里也能是霍尔器件，霍尔器件和干簧管的原理，也是磁感器件，受到磁场作用会产生变化，不同于干簧管的是，霍尔器件需要供电才能工作。
上面说了一下电磁锁闭合信号是如何产生的，但是这种闭合信号无法直接使用在航站楼门禁，这是由于航站楼门禁控制器特殊性所导致的，控制器需要根据不同的电压值来判断电磁锁的状态，这就需要外接两个4.7K的电阻，就是因为这两个电阻，困惑了许多人。下面我们来进一步分析，航站楼门禁需要的闭合信号。
首先，先简单介绍一下航站楼门禁闭合信号相关的检测机制，有以下几种：
1、后台报警：开路，这种报警是因为闭合信号端子上没有连接信号所造成的。
2、后台报警：短路，这种报警是因为闭合信号端子短路造成的，上面我们说过，电磁锁的闭合信号就是一个导通信号，但是直接给到我们航站楼主板上却不能使用，反而会产生报警，这也是要连接4.7K 电阻的原因。
3、后台报警：常开，这种报警是因为正确连接了闭合信号线但实际门锁没有闭合造成的。
刚刚我说过，航站楼门禁是通过监测点的电压来区分前端门锁状态的。当检测点（也就是输入信号端子）的电压产生不同的变化，就会反馈给后台不同的报警信息，也就是刚刚提到的三种报警。
接下来，我们来分析一下原理图，此原理图是我自己画的，虽然还没有画完，不影响这一部分的讲解，其它的部分我会抽时间继续画完的。
我们先看一下什么都不接的情况：
图中的PD1 代表主板上的一组IN端口，也就是输入端口。
图中的R开头器件代表电阻，其它我们先不用管，没有涉及到。
图中的IC2-Pin15：X2 为信号检测点。此检测点对外呈高阻态。
注：
高阻态：简单说就是类似绝缘的状态，这种绝缘是相对的，不是绝对的，是指在芯片工作电压范围内的。
端子上有两个IN和一个GND分别代表两个输入信号引脚，和一个接地引脚，也就是说每个端子可以作为两组信号输入。
现在图是一个没有连接任何信号的状态，注意R16这个电阻，电阻一端与5V连接，另一端通过R15连接至监测点，同时悬空一路。
因为监测点IC2-PIN15:X2为高阻态，所以R15不参与电路工作，R16一端连接5V，另一端悬空，所以R16两端均为5V。
此时，我们可以得到监测点的电压为5V。也就是我们上面提到的开路报警电压。
下面我将GND与其中一个信号输入口进行短路，再来看一下：
同样的，因为监测点IC2-PIN15:X2为高阻态，所以R15不参与电路工作。
我们还是看R16电阻，R16一端连接5V，与GND连接，形成了短路，所有电压作用于R16，所以监测点IC2-PIN15:X2为0V，也就造成了我们上面提到的后台短路报警。
接下来我们看电磁锁没有闭合的情况：
在图中我加入了R19和R20两个电阻，这两个电阻就是现场外接的两个电阻。
我们来分析一下目前的电路，R15为监测点，高阻态，我们依然不考虑其作用。
现在由于电磁锁没有闭合，所以去往电磁锁的导线呈开路状态，前面提到过，电磁锁的闭合信号实际上就是一个导通信号。
现在我们看一下这个电路的构成，R20，R19，R16三个电阻形成串联，5V经过这三个电阻连接至GND，形成回路。
电路等效于下图：
我们计算监测点电压：
R19+R20 / (R19+R20+R16) * 5 ≈3.3333 V
这个电压就是后台检测电磁锁开启的电压值。
接下来我们看电磁锁正常吸合的情况：
在图中，我使用一根导线代表电磁锁正常吸合，也就是电磁锁上的磁性开关闭合。
现在再来看一下电路的情况：
R15依然不在计算的范围。
R16和R19形成串联，与电磁锁未闭合不同的是，R20被电磁锁的闭合信号短路掉，所以R20不参与电路工作。
等效于下面的图：
这个计算就更简单了，两个电阻一样，分压正好是电源电压的一半。也就是2.5V
这个电压就是后台检测电磁锁闭合的电压。
通过上面的计算，我们可以得知，在接线端子上呈现的电压有4种。
5V：对应开路报警。
0V：对应短路报警。
3.3V：对应电磁锁开启。
2.5V：对应电磁锁闭合。
在日常的工作中，我们可以通过直接测量端子的电压来判断电磁锁是否正常闭合。
当然，你也可以使用万用表的通断档位直接测量导线是否导通，要注意的是，这样测量需要将信号线拔下来，不要带电测量，否则不准确，同时要跨过电阻，否则也是无法测量通断的。
其实还有一个报警，文中没有提到，就是强开报警。这个报警实现的原理，根据我的猜测，一样是通过电压的变化检测到的，只是在主板控制器中加入了逻辑判断处理，在检测点电压产生变化之前的一定时间内，没有人刷过证件，即报出强开报警。
需要说明的是，文中说到的电压检测点（IC2-PIN15:X2）呈高阻态，所以在分析电路的时候没有计算其对电路的影响，在实际电路中，这个检测点还是有一点点的影响的，只是非常非常微弱，所以我们忽略不计。也就是说，上面的几种电压值，与实际的电压值是有一点点出入的，当然，还要计算线路自身的电阻，以及各个电阻自身的误差。这个误差在5%-10%以内都是可以接受的，误差越小越好。
以上就是道尔智控小编解答贡献者：（独恋寒冬雪）贡献的关于“小区门禁遥控器信号原理”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续评论下文用户【飘过的云朵】解答的“自动门门禁系统接线图”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
自动门门禁系统接线图
本文最佳回答用户：【飘过的云朵】 ，现在由道尔智控小编为你分析与【门禁主板有电源保护吗】的相关内容！
答门禁控制器通常是6根线
名称 12V正极 12V负极 数据0 数据1 声光控制线
标识 12V GND Data 0 Data 1 Buzz LED
线颜色 红 黑 绿 白 灰 蓝
以上就是道尔智控小编解答(飘过的云朵)解答关于“自动门门禁系统接线图”的答案，接下来继续为你详解用户（那支青花）贡献“遥控门禁接线方法”的一些相关解答，希望能解决你的问题！
遥控门禁接线方法
本文最佳回答用户：【那支青花】 ，现在由道尔智控小编为你解答与【门禁主板有电源保护吗】的相关内容！
答如果你想通过遥控器来控制门禁电锁的开关，无论什么样的门禁系统，你都可以将遥控器的(NO)和(GND)接到门禁控制器上的开门按钮的接线位置上（不区分正负），即可实现遥控开锁的需求。门禁遥控器的控制板，所需电源直接取自于门禁的12V电源（区分正负）。
以上就是道尔智控小编解答(那支青花)解答关于“遥控门禁接线方法”的答案，接下来继续为你详解用户（誓言如此动听。）回答“刷卡门禁怎么设置”的一些相关解答，希望能解决你的问题！
刷卡门禁怎么设置
本文最佳回答用户：【誓言如此动听。】 ，现在由道尔智控小编为你讲解与【门禁主板有电源保护吗】的相关内容！
答买谁的问谁不就行了？没有说明书吗？门禁板接线端子一般有下面几项：电源（VCC），电源地，（GND），,继电器常开（NO），公共端（COM）继电器常闭（NC），外接出门按钮（OPEN）。平时NC与COM端接通，继电器动作时NC与COM端断开，NO与COM接通。你可以看下板上有否标明线的用途，看一下对照接就行了。其实懂原理的话这8根线的用途也可以从电路板的线路上看得到的。没有拿到实物这里不能给你画出接线图。
本文关于[门禁主板有电源保护吗]的介绍到此就结束了，不知道你从中找到你需要的信息了吗 ？如果你还想了解更多这方面的信息，记得收藏关注本站。
