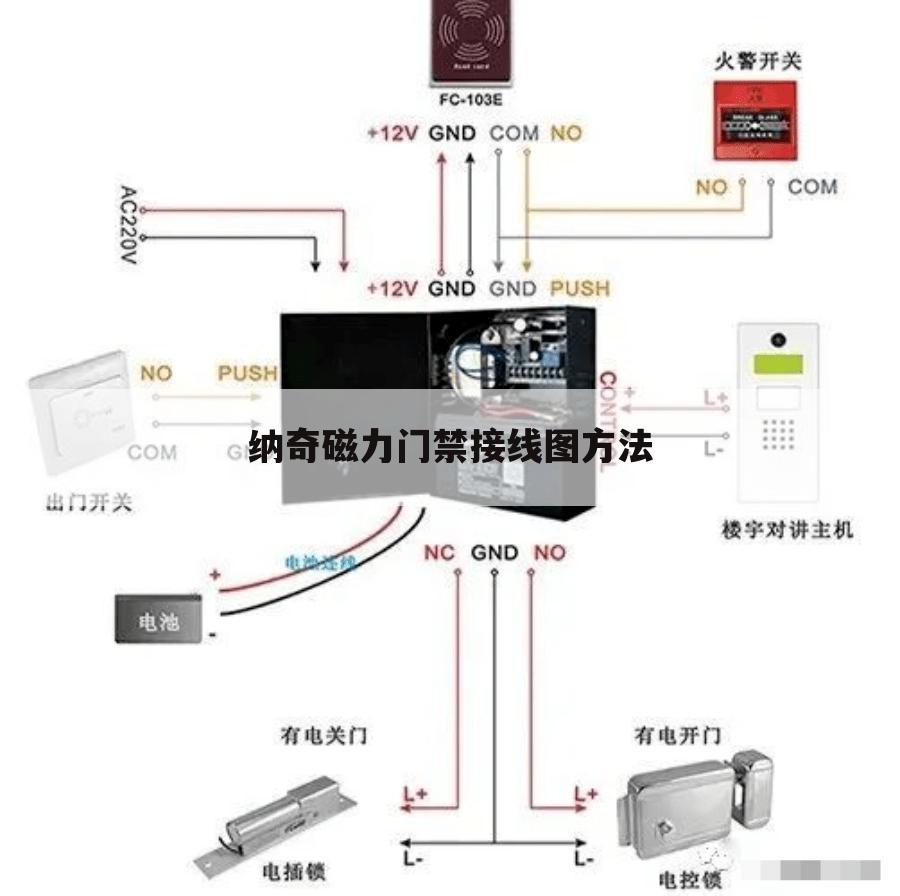

纳奇磁力门禁接线图方法

贡献用户名:【仰曜儿】 ,现在由道尔智控小编为你分析与【小区门禁系统怎么接线图】的相关内容!

最佳答案纳奇门禁接线图方法?

最近几年随着感应卡技术,生物识别技术的发展,门禁系统得到了飞跃式的发展,进入了成熟期,门禁系统早已超越了单纯的门道及钥匙管理,它已经逐渐发展成为一套完整的出入管理系统,更好的保障了大家财产以及人身安全。那么门禁系统是如何安装的呢?具体的安装步骤是什么呢?

工具原料门禁系统

方法/步骤分步阅读

1

/4

一、设备安装

(1)前端设备

A、进门处安装读卡器。在读卡器感应范围内,切勿靠近或接触高频或强磁场(如重载马达、监视器等),并需配合控制箱的接地方式。

B、出门处安装出门按钮。

C、电磁锁安装在门和门框的上沿。

D、为保证安全性和美观性,控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用,控制器安装于弱电井内便于系统日后的维护和系统的安全,也可将控制器箱安装在读卡器上方,靠近电磁锁处。具体情况可根据客户选择安装方式。

(2)中控室设备

A、控制主机和键盘安装在立面墙上或置于工作台上。

B、报警装置放置在报警效果较好的位置。

C、由于门禁系统的特殊性,要求对该系统供电良好,建议采用UPS电源,对门禁系统集中供电。

2

/4

二、设备调试

(1)系统安装完成后,先把一路门禁读卡器信号接入主机,然后单独检测该路门禁读卡器情况,有无漏报、误报情况发生。这一路检测没问题后在接入另一路,如此这样,把每一路都单独检测一遍,确认无误后再把所有线路接齐。

(2)管理人员可以根据使用人员的权限分别授权,如部分人员可以在任意时间进出任意的地点,普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时,查看控制中心电脑是否有纪录。

(3)尝试中心电脑因故障或其它原因不能和控制器连接,控制器是否可以独立纪录所控制门点的相关信息,当中心电脑连接后,所有信息是否可以自动上传,是否可以保证信息纪录的完整性。

(4)做好调试记录。

(5)最后填写竣工报告。

3

/4

三、管线安装

(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线,应在建筑抹灰及地面工程结束后进行。在穿线前,应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路,不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内,不应有接头或扭结。导线的接头,应在接线盒内焊接或用端子连接。小截面系统连接可以绞接,绞接匝数应在五匝,然后搪锡,用绝缘带包扎。管线经过建筑物的变形缝处,应采取补偿措施,导线跨越变形缝的两侧应固定,并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板,其接线端子上应有个应的标号。

(2)门禁控制器应安装牢固,不得倾斜,并应有明显标志。安装在轻质隔墙上,应采取加固措施。引入门禁控制器的电缆或电线,配线应整齐、避免交叉,并应固定牢固电缆芯线和所配导线的部均应标明编号,并与图纸不易褪色;端子板与每个接线端,接线不得超过二根;电缆芯和导线应留有不小于20cm余量;导线应绑扎成束;导线引入线穿线后,在进线管处应封堵。

(3)门禁控制器的主电源引入线应直接与电源连接,严禁用电源插头,主电源应有明显标志;门禁控制器的接地牢固,并有明显标志。

(4)监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规:接地母线的表面应完整,无明显损伤和残余焊剂渣,铜带母线光,滑无毛刺,绝缘层不得有老化龟裂现象;接地母线应铺放在地槽或电缆走道中央,并固定在架槽的外侧,母线应平整,不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端;电缆走道上的铜带母线可采用螺丝固定,电缆走道上的铜绞线母线,应绑扎在横档上;系统的工程防雷接地安装,应严格按设计要求施工。接地安装,应配合土建施工同时进行。

4

/4

四、门禁系统接线图

注意事项

内容仅供参考!

内容仅供参考并受版权保护

以上就是道尔智控小编解答(仰曜儿)分析关于“纳奇磁力门禁接线图方法”的答案,接下来继续为你详解用户( 青城秋独舟)回答“4门门禁控制器接线图”的一些相关解答,希望能解决你的问题!

纳奇磁力门禁接线图方法

4门门禁控制器接线图

贡献用户名:【 青城秋独舟】 ,现在由道尔智控小编为你详解与【小区门禁系统怎么接线图】的相关内容!

最佳答案1.门禁接线方式 一般门禁系统配置:门禁主机、门禁电源、电控锁、出门按钮。 接线方式: 1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。 2、电控锁正端接门禁电源的NO或NC端.

2.举例:中控门禁机接线示意图 锁由门禁专用电源供电 1、锁的接线(如YB100电插锁、YH280KG磁力锁等常闭锁),锁的正极接在.

3.举例:一体化门禁标准接线图 在项目中也会使用到一体化门禁,一体式门禁系统,简单的说就是.

以上就是道尔智控小编分享贡献者:( 青城秋独舟)贡献的关于“4门门禁控制器接线图”的问题了,不知是否已经解决你的问题?如果没有,下一篇内容可能是你想要的答案,接下来继续:下文用户【微凉时光倾旧城】分享的“无门禁电源接线图”的一些相关疑问做出分析与解答,如果能找到你的答案,可以关注本站。

无门禁电源接线图

贡献用户名:【微凉时光倾旧城】 ,现在由道尔智控小编为你解答与【小区门禁系统怎么接线图】的相关内容!

最佳答案门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常接法接到NC端(通电开锁,断电关锁)。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端(开门信号)接门禁电源的PUSH端。(门禁主机上开门信号标示是NO、NC的,通常接NO端至接门禁电源的PUSH端)。

4、另一端接出门按钮的话,出门按钮的2根连线接到门禁主机的出门按钮端和GND端;或者接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话,读卡器连线接入门禁主机的对应信号端(一般接4个端子:12V、GND、DATA0、DATA1)。

6、如需要联网的话,还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接,另一端和电脑连接,RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接;网线与电脑网卡网口连接。

以上就是道尔智控小编解答(微凉时光倾旧城)贡献关于“无门禁电源接线图”的答案,接下来继续为你详解用户(喧哗夜黎)分析“门禁专用电源接线方法”的一些相关解答,希望能解决你的问题!

门禁专用电源接线方法

贡献用户名:【喧哗夜黎】 ,现在由道尔智控小编为你探讨与【小区门禁系统怎么接线图】的相关内容!

最佳答案连接方法:

1、门禁主机上的+12V、GND端接门禁电源的+12V、GND端;

2、电控锁正端接门禁电源的NO或NC端,通常接法接到NC端,电控锁负端接门禁电源的GND端;

3、门禁主机上的PUSH端接门禁电源的PUSH端;

4、另一端接出门按钮,出门按钮的2根连线接到门禁主机的出门按钮端和GND端,或者接入到门禁电源的PUSH端和GND端;

5、另一端接读卡器的话,读卡器连线接入门禁主机的对应信号端;

6、如需要联网的话,还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接,另一端和电脑连接,RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接,网线与电脑网卡网口连接。

更多关于门禁专用电源怎么接线,进入:查看更多内容

以上就是道尔智控小编解疑贡献者:(喧哗夜黎)回答的关于“门禁专用电源接线方法”的问题了,不知是否已经解决你的问题?如果没有,下一篇内容可能是你想要的答案,现在接着继续探讨下文用户【蓝色换日线】分析的“门禁怎么接线”的一些相关问题做出分析与解答,如果能找到你的答案,可以关注本站。

门禁怎么接线

贡献用户名:【蓝色换日线】 ,现在由道尔智控小编为你解答与【小区门禁系统怎么接线图】的相关内容!

最佳答案门禁电源的话,一般把门禁电源接在。转压器上面转压器的输出一般有正极跟负极,你把正极跟负极跟电源相接就好了。

上文就是道尔智控小编解答贡献者:(蓝色换日线)分析的关于“门禁怎么接线”的问题了,不知是否已经解决你的问题?如果没有,下一篇内容可能是你想要的答案,下面继续谈谈下文用户【心扉】分享的“门禁跟自动门接线图”的一些相关疑点做出分析与解答,如果能找到你的答案,可以关注本站。

门禁跟自动门接线图

贡献用户名:【心扉】 ,现在由道尔智控小编为你解答与【小区门禁系统怎么接线图】的相关内容!

最佳答案般门禁系统配置:门禁主机、门禁电源、电控锁、出门按钮。

接线方式:

1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常是接到NC端(通电开锁,断电关锁)。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的,通常接NO端至接门禁电源的PUSH端。

4、另一端接出门按钮的话,出门按钮的2根线接到门禁主机的出门按钮端;或者是接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话,读卡器连线接入门禁主机的对应信号端(一般接4个端子:12V、GND、DATA0、DATA1)。

扩展资料:

注意事项:

在安装继铁板的时候,不要把它锁紧,让其能轻微摇摆以利于和锁主体自然的结合。

内开门的表面安装方法 内开门做表面安装时需要有辅助配件来协助安装,我们选用富有装饰性的优质进口铝材来制做这种安装配件:Z&L支架。

每套 Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。Z2是安装在门上的,边上有五个沉孔,是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。

a 先将Z&L支架中的L1支架放在装锁的位置上,用自攻螺丝固定于门框或墙面上。

b 用六角扳手将锁主体锁在L1支架上。

c 对应于L1支架的位置把Z2支架固定在门上。

d 将继铁板插入Z1的三个孔中假固定,然后门关好,使磁铁和继铁板紧密吻合,确定Z1、Z2 的衔接位置。(Z1与Z2的相对位置根据门的厚度可以调节)。

e 将Z1、Z2锁紧,然后将继铁板用M8*25内六角螺丝固定于Z1上(将螺丝、铁板、垫圈、橡胶垫圈依次穿入)。

f 如果是双扇门,可以用两个Z &L支架。

参考资料:百度百科-门禁电锁

上文就是道尔智控小编解疑贡献者:(心扉)解答的关于“门禁跟自动门接线图”的问题了,不知是否已经解决你的问题?如果没有,下一篇内容可能是你想要的答案,下面继续分析下文用户【假情假意假温柔】分享的“指纹门禁系统接线图”的一些相关疑问做出分析与解答,如果能找到你的答案,可以关注本站。

指纹门禁系统接线图

贡献用户名:【假情假意假温柔】 ,现在由道尔智控小编为你探讨与【小区门禁系统怎么接线图】的相关内容!

最佳答案指纹门禁接线方法:

设备分为总电源、开关、指纹机、电锁。

总电源、开关、电锁在装修过程中已经预埋安装在墙内,基本不需要太费事。要注意的是一定要预留好总电源到门外指纹机的线。

其他连接方法:

1、共地法:用1条线或者屏蔽线将所有485设备的GND地连接起来,这样可以避免所有设备之间存在影响通讯的电势差。

2、终端电阻法:在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。

3、中间分段断开法:通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。

4、单独拉线法:单独简易暂时拉一条线到设备,这样可以用来排除是否是布线引起了通讯故障。

以上就是道尔智控小编解答(假情假意假温柔)分析关于“指纹门禁系统接线图”的答案,接下来继续为你详解用户(优柔)分析“门禁一体机接线图方法 图解”的一些相关解答,希望能解决你的问题!

门禁一体机接线图方法 图解

贡献用户名:【优柔】 ,现在由道尔智控小编为你探讨与【小区门禁系统怎么接线图】的相关内容!

最佳答案门禁系统接线图:

设备分为总电源、开关、指纹机、电锁。总电源、开关、电锁在装修过程中已经预埋安装在墙内,基本不需要太费事。要注意的是一定要预留好总电源到门外指纹机的线。

电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常是接到NC端(通电开锁,断电关锁)。电控锁负端接门禁电源的GND端。

含义

门禁主机上的PUSH端(开信号)接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的,通常接NO端至接门禁电源的PUSH端。另一端接出门按钮的话,出门按钮的2根线接到门禁主机的出门按钮端;或者是接入到门禁电源的PUSH端和GND端。

内容参考:百度百科-门禁

以上就是道尔智控小编解答贡献者:(优柔)解答的关于“门禁一体机接线图方法 图解”的问题了,不知是否已经解决你的问题?如果没有,下一篇内容可能是你想要的答案,现在接着继续分折下文用户【壹曲終離散】分享的“门禁接线图”的一些相关疑点做出分析与解答,如果能找到你的答案,可以关注本站。

门禁接线图

贡献用户名:【壹曲終離散】 ,现在由道尔智控小编为你探讨与【小区门禁系统怎么接线图】的相关内容!

最佳答案为了确保人身安全,门禁接线过程需要在关闭所有电源的情况下进行。

1、先给门禁电源接220V的电。

2、接好220V电压后再来看看门禁电源的接线端口。

3、以下有10个接线端子,NO跟COM接电控锁的,NC跟COM接磁力锁,12V跟GND给门禁一体机供电,GND跟PUSH接开门信号,接下来先接磁力锁,磁力锁就红黑两根线,如下图。

4、红色线接NC,黑色线COM,首先把12V电源线接。

5、红色是12V正极,黑色12V负极。

6、接下来接开门按钮。

7、接下来再看门禁电源的按钮线,GND跟PUSH,下图。

8、这就接好了开门按钮这头接的是GND跟PUSH,门禁接线完成。

最后,你如何评价[{小区门禁系统怎么接线图,门禁专用电源接线图详细}]?想了解更多精彩内容,快来关注本站吧。
