本文中提到了10个关于门禁对讲系统的意义的相关看点，同时还对门禁对讲系统接线图安装也有不同的看法，希望本文能为您找到想要的答案，记得关注哦！

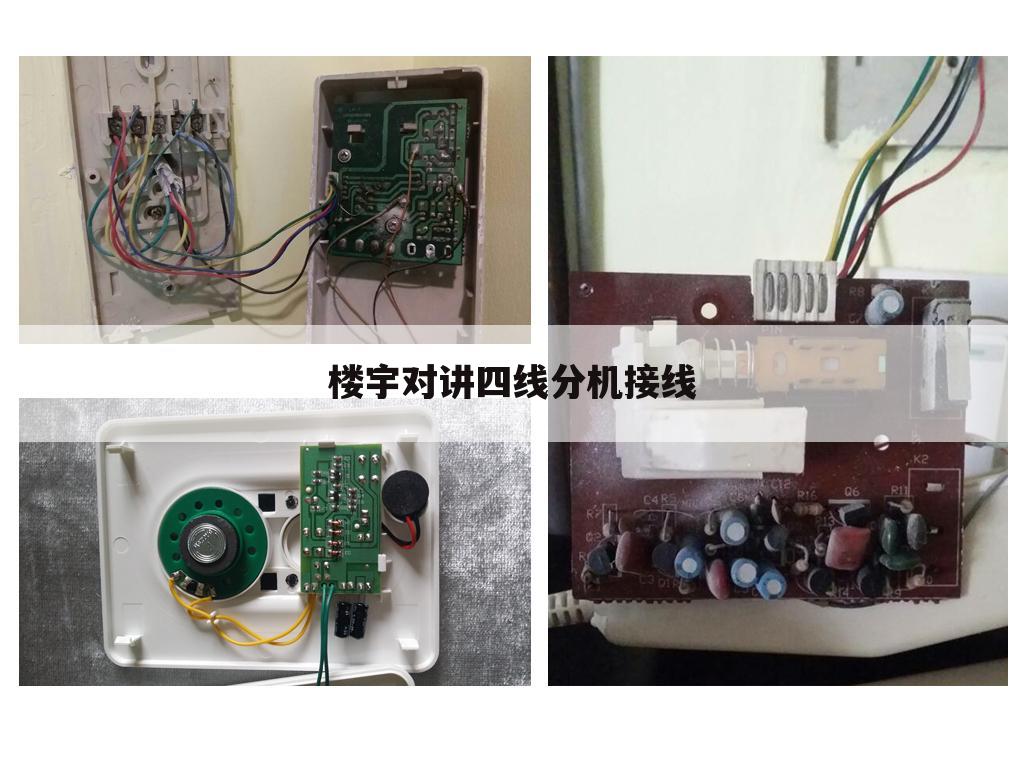

楼宇对讲四线分机接线
本文贡献者：【邪尊】 ，解答(门禁对讲系统的意义)的问题，欢迎阅读！
两线分机,不区分线序,1、红黄,黑黄,红黑等挨个试一下。2、顺着8芯入户线往楼下捋线,在楼道的楼宇对讲弱电箱内有个楼层解码器,看一下1248跳下,算一下自己家对应的户,看排序上是哪两根,自己家就接那两根。
2.A.B是对讲通话线,C是地线,这三根是所有分机通用的,下面两排1——7是响铃线,每户人家单独一根。在家里你要分出哪三根是通用的,而且要一一对应,不能接错,第四就接响铃线。
对讲机的英文名称是 two way radio，它是一种双向移动通信工具，在不需要任何网络支持的情况下，就可以通话，没有话费产生，适用于相对固定且频繁通话的场合。对讲机有三大类：模拟对讲机、数字对讲机、IP对讲机。
对讲机涵盖范围较宽。在这里我们将工作在超短波频段(VHF 30 ~ 300 MHz、UHF 300～3000 MHz)的无线电通信设备都统称为无线电对讲机，实际上按国家的有关标准应称为超短波调频无线电话机。人们通常将功率小、体积小的手持式无线电话机叫做“对讲机”，以前曾有人称它为“步谈机”、“步话机”；而将功率大、体积较大的可装在车(船)等交通工具或固定使用的无线电话机叫做“电台”，如车载台(车载机)、船用台、固定台、基地台、中转台等。
以上就是道尔智控小编解疑贡献者：（邪尊）解答的关于“楼宇对讲四线分机接线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续答疑下文用户【薄荷微光】分析的“门禁接线方法图片”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁接线方法图片
热心用户提供：【薄荷微光】 ，解答(门禁对讲系统的意义)的问题，欢迎阅读！
最佳回答为了确保人身安全，门禁接线过程需要在关闭所有电源的情况下进行。
1、先给门禁电源接220V的电。
2、接好220V电压后再来看看门禁电源的接线端口。
3、以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线，如下图。
4、红色线接NC，黑色线COM，首先把12V电源线接。
5、红色是12V正极，黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线，GND跟PUSH，下图。
8、这就接好了开门按钮这头接的是GND跟PUSH，门禁接线完成。
上文就是道尔智控小编分享贡献者：（薄荷微光）分析的关于“门禁接线方法图片”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续叙说下文用户【江南岸】解答的“人脸识别门禁怎么安装”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
人脸识别门禁怎么安装
热心用户提供：【江南岸】 ，解答(门禁对讲系统的意义)的问题，欢迎阅读！
最佳回答操作方法
01
门禁安装一、设备安装
1.前端设备
进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场（如重载马达、监视器等），并需配合控制箱的接地方式。
出门处安装出门按钮。
电磁锁安装在门和门框的上沿。
为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体情况可根据客户选择安装方式。
2.中控室设备
控制主机和键盘安装在立面墙上或置于工作台上。
报警装置放置在报警效果较好的位置。
由于门禁系统的特殊性，要求对该系统供电良好，建议采用 UPS电源，对门禁系统集中供电。
02
门禁安装二、设备调试
1.系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
2.管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
3.尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
4.做好调试记录。
03
门禁安装三、管线安装
1.安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。小截面系统连接可以绞接，绞接匝数应在五匝，然后搪锡，用绝缘带包扎。管线经过建筑物的变形缝，(包括沉降缝、伸缩缝、抗震缝等)处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。
2.门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，并应固定牢固电缆芯线和所配导线的部均应标明编号，并与图纸不易褪色；端子板与每个接线端，接线不得超过二根；电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵。
3.门禁控制器的主电源引入线应直接与电源连接，严禁用电源插头，主电源应有明显标志；门禁控制器的接地牢固，并有明显标志。
4.监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规：接地母线的表面应完整，无明显损伤和残余焊剂渣，铜带母线光，滑无毛刺，绝缘层不得有老化龟裂现象；接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端；电缆走道上的铜带母线可采用螺丝固定，电缆走道上的铜绞线母线，应绑扎在横档上；系统的工程防雷接地安装，应严格按设计要求施工。接地安装，应配合土建施工同时进行。
04
实在不会安装的小伙伴可找好一点的弱电安装公司，身边的朋友说中安博安装的技术不错的。
特别提示
一、防电磁的干扰 ：对于读卡器和开关按钮来说要特别要注意防电磁的干扰，主要是照明开关、电动打字机和计算机的干扰。在条件允许的情况下，读卡器的安装位置要距离强电电源30cm。
二、预防传输信号的衰减 ：在安装门禁控制器的时候要考虑到控制器和读卡器之间的距离，最好的传输距离是在100米之内。对于信号传输电缆来说，要考虑到电缆屏蔽和因远距离传输带来的信号衰减，在管路施工的过程中，最好是使用材质为钢材的线管和电缆桥架，一定要做好接地。
三、门禁控制与系统软件的调试：系统调试是决定门禁系统质量的关键，重点是门禁控制器的调试和系统软件的运行。
以上就是道尔智控小编解答(江南岸)回答关于“人脸识别门禁怎么安装”的答案，接下来继续为你详解用户（静若繁花*）分析“八根对讲门铃线怎样接”的一些相关解答，希望能解决你的问题！
八根对讲门铃线怎样接
热心用户提供：【静若繁花*】 ，解答(门禁对讲系统的意义)的问题，欢迎阅读！
最佳回答拆开主机看后边的线对应到你家的是什么线，一般情况下主机后边有说明，先记好后，再与分机线对应相接。
以上就是道尔智控小编解答(静若繁花*)回答关于“八根对讲门铃线怎样接”的答案，接下来继续为你详解用户（夏末ζ烟雨）贡献“门禁遥控模块接线”的一些相关解答，希望能解决你的问题！
门禁遥控模块接线
热心用户提供：【夏末ζ烟雨】 ，解答(门禁对讲系统的意义)的问题，欢迎阅读！
最佳回答如果你想通过遥控器来控制门禁电锁的开关，无论什么样的门禁系统，你都可以将遥控器的(NO)和(GND)接到门禁控制器上的开门按钮的接线位置上（不区分正负），即可实现遥控开锁的需求。门禁遥控器的控制板，所需电源直接取自于门禁的12V电源（区分正负）。
以上就是道尔智控小编解答(夏末ζ烟雨)解答关于“门禁遥控模块接线”的答案，接下来继续为你详解用户（=做呮ɡц獨の猫^）回答“门禁机接线图”的一些相关解答，希望能解决你的问题！
门禁机接线图
本文贡献者：【=做呮ɡц獨の猫^】 ，解答(门禁对讲系统的意义)的问题，欢迎阅读！
最佳回答我搞啦几套，心得是，只用3个接点就好，+12 GND PUSH1, 其他全部不要， 电源，门禁，电所，都有这三处的，（电锁内，除啦+12 GND , PUSH1 可以接 -K, 或 -L 各厂家不同，反正就是那个带负的， 然后电锁内接线柱要将 +12搭条线连通到+K 或 +L 各厂家不同，反正就是那个带正的，因为，电动部分（比如电锁，多是接受弱负信号为启动电机信号的），不接这段线，电驱动部分是不动作的，另外就是，电锁或电机需要比较大电流驱动，最好少用网线(线径太小，电流不够，锁纹丝不动，我还以为锁烧啦），开门器，就GND出，PUSH1回就可以，也可以PUSH1出，GND回，都一样行的，开门器就网线都行，只是提供信号给门禁
上文就是道尔智控小编解疑贡献者：（=做呮ɡц獨の猫^）贡献的关于“门禁机接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续讨论下文用户【时光深存少年梦】解答的“门禁系统怎么布线”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统怎么布线
热心用户提供：【时光深存少年梦】 ，解答(门禁对讲系统的意义)的问题，欢迎阅读！
最佳回答门禁机的线路一般都分为 网线 电源线 内存扩容口，一般只要看着说明书就可以了
以上就是道尔智控小编解疑贡献者：（时光深存少年梦）解答的关于“门禁系统怎么布线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续叙说下文用户【清风浊酒】贡献的“松佳智能楼宇对讲系统初始密码”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
松佳智能楼宇对讲系统初始密码
本文贡献者：【清风浊酒】 ，解答(门禁对讲系统的意义)的问题，欢迎阅读！
最佳回答直流稳压电源使用说明书 AC220V DC12V/10A（左右分为两组，每组5位输出）开关电源(带指示灯)表头指示工作状态（电压显示）门禁管理系统、闭路电视监控系统、楼宇对讲系统、防盗报警系统及其 它弱电系统，适用于建筑物墙壁挂式安装，带安装孔。电源输出DC12 V（上面5个为一组,DC+）电源输出DC12V（上面5个为一组, DC+）电源输出DC12 V（下面5个为一组,DC -）电源输出DC12V（下面5个为一组, DC -）输出端子接线图例：输出电压调节：在机箱电路板有标着VR1的正方形蓝色可调电位器，可用十字螺丝刀轻轻调节，顺时针旋转电压增高，逆时针旋转电压降低，可调范围（DC12-15.5V），1个电位器对应一组输出，可根据需要分别调节。散热风扇：散热风扇受温度控制器控制，达到预定温度会自行启动。特别提示：接入市电时，请特别注意人身安全注意接线端子的正确接法别超负荷使用
以上就是道尔智控小编解答(清风浊酒)解答关于“松佳智能楼宇对讲系统初始密码”的答案，接下来继续为你详解用户（你配不上我）解答“自动门和门禁系统的接线方式”的一些相关解答，希望能解决你的问题！
自动门和门禁系统的接线方式
热心用户提供：【你配不上我】 ，解答(门禁对讲系统的意义)的问题，欢迎阅读！
最佳回答1/4
一、设备安装
(1)前端设备
A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场(如重载马达、监视器等)，并需配合控制箱的接地方式。
B、出门处安装出门按钮。
C、电磁锁安装在门和门框的上沿。
D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体情况可根据客户选择安装方式。
(2)中控室设备
A、控制主机和键盘安装在立面墙上或置于工作台上。
B、报警装置放置在报警效果较好的位置。
C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。
2/4
二、设备调试
(1)系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
(2)管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
(3)尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
(4)做好调试记录。
(5)最后填写竣工报告。
3/4
三、管线安装
(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。
(2)门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵。
(3)门禁控制器的主电源引入线应直接与电源连接，门禁控制器的接地牢固，并有明显标志。
(4)监控室内接地母线的路由、规格应符合设计要求。
上文就是道尔智控小编解疑贡献者：（你配不上我）贡献的关于“自动门和门禁系统的接线方式”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续解疑下文用户【老子叫无熙】分享的“格安楼宇对讲可视分机怎么安装”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
格安楼宇对讲可视分机怎么安装
热心用户提供：【老子叫无熙】 ，解答(门禁对讲系统的意义)的问题，欢迎阅读！
最佳回答这是赛克新威的SW16两线制直按非可视对讲系统，接分机JP1端子是两根线，无极性，只要确定了那两根，随便接，无顺序。
现在的问题是，如何找出那两根线？想找那两线，关键要找到楼道里的SW7434N解码器。
SW7434N解码器有两种接线方式，立式（4321代表层1235678代表户，省线但编码复杂）和平式（4321代表户1235678代表层，相对费线但编码简单）。
根据你86盒里线的走向，我分析是立式的。也就是，你和你楼上的或者楼下的共用一个解码器。也就是说，如果你是101，你和101、201、301、401共用一个解码器，如果你是201，你也是和101、201、301、401共用一个解码器。解码器一般是放在101或者501所在层的楼宇对讲箱里。
找到解码器，看下面VTGT那一排，最右边接的是什么颜色，记一下。这根线是四户共用的。也就是说，同一解码器的四户都必须接这根。再看上面4321那一排，如果你是201，就看数字2上接的线是什么颜色，记下这两根，就是你室内分机要接的两根。
确定两根后，如果接上还是问题依旧，可能的原因：1、室内分机的叉簧开关坏了；2、分配器上对应的你这户的接口坏了。
（从你目前的情况，如果是立式的，你断开红、黑、绿后，你的楼上两层应该也无法正常使用，如果还不行，请说明你在第几层，第几户，你的楼上楼下住户是否正常？）
关于[门禁对讲系统接线图安装]的介绍到此就结束了，不知道你从中找到你需要的信息了吗 ？如果你还想了解更多这方面的信息，记得收藏关注本站。
