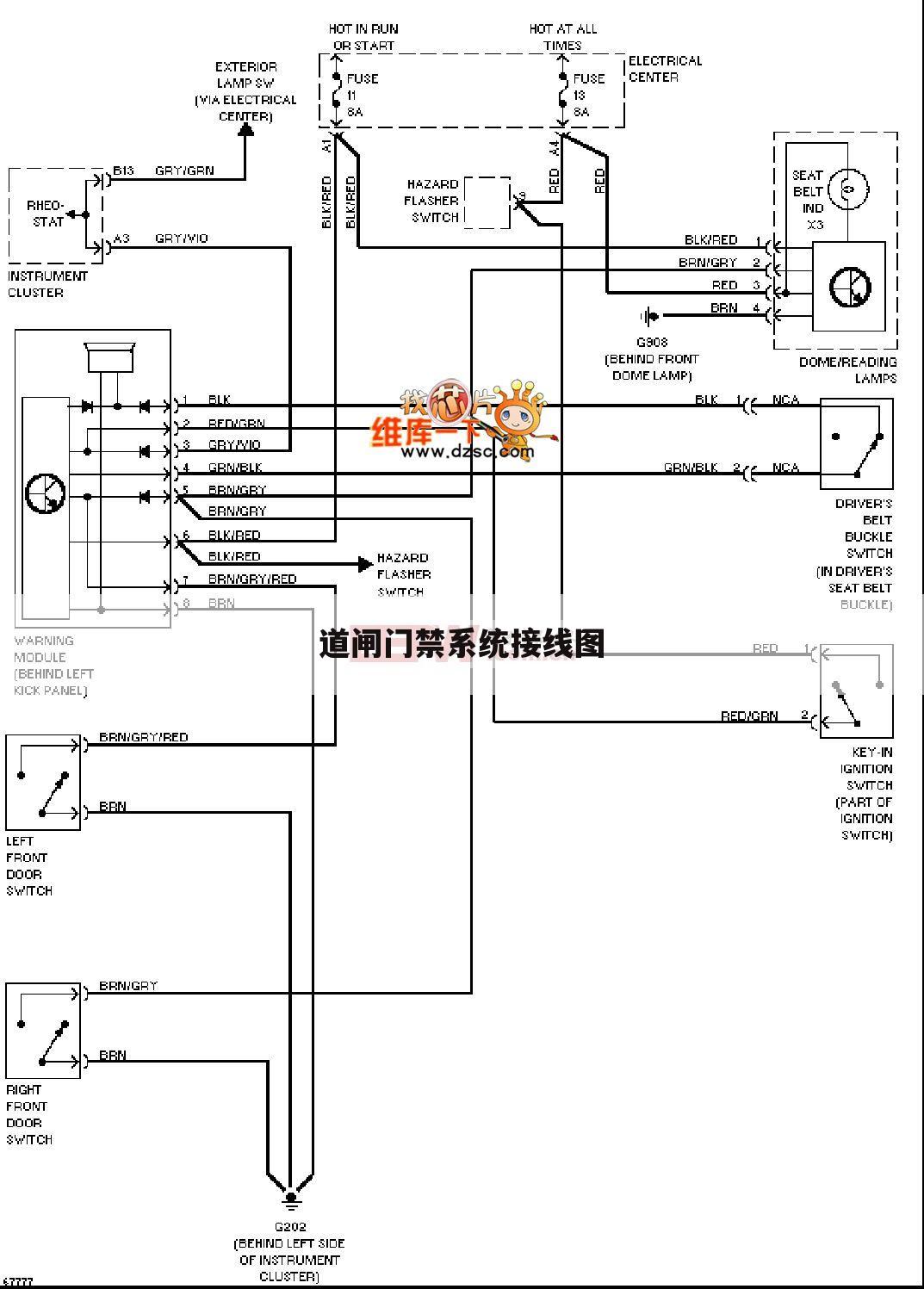

道闸门禁系统接线图
本文贡献者：【荒岛孤人笑】， 疑问关键字：485门禁信号不稳定， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案门禁开关接两根线就可以了 可以接在门禁机上 也可以接在门禁电源上 分别接GND和PUSH两根线 开关的两端是不分正负极的 直接接就可以了 @@熙南科技@@&&&&&
上文就是道尔智控小编解答贡献者：（荒岛孤人笑）贡献的关于“道闸门禁系统接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续分析下文用户【与我共梦】解答的“门禁电锁接线图方法”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁电锁接线图方法
本文贡献者：【与我共梦】， 疑问关键字：485门禁信号不稳定， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案门禁系统详细安装接线图要看你选用的产品而定。
电锁是门禁系统常用设备，利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。
一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。
一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。
⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。
扩展资料：
另外，磁力锁(或称电磁锁)的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。因为电磁锁没有复杂的机械结构以及锁舌的构造，适用在逃生门或是消防门的通路控制。
其内部用灌注环氧树酯(epoxy)保护锁体。电磁锁的吸力强度以LB表示(磅)，测试的方法是静态加压。所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力，当超出电磁锁的吸力时瞬间拉开吸附铁板，此ㄧ拉力的数据就是电磁锁的拉力值。而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压(collinear load test)，如此电磁锁的吸力(Holding Force)才是最大。吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化。
安装方法：
外开门的表面安装方法
第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装
第二步：拿出安装纸板，将纸板沿着虚线折叠把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.
第三步：
A 继铁板的固定，将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。
B 边板的固定，把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。
C 修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。
D 固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上。
第四步：按照说明书的指示接线。
第五步：盖上盖板，把小铝柱体塞进锁主体的螺丝孔中。
注意事项：
在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
内开门的表面安装方法 内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。每套 Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。
a 先将Z&L支架中的L1支架放在装锁的位置上，用自攻螺丝固定于门框或墙面上。
b 用六角扳手将锁主体锁在L1支架上。
c 对应于L1支架的位置把Z2支架固定在门上。
d 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。（Z1与Z2的相对位置根据门的厚度可以调节）。
e 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。
f 如果是双扇门，可以用两个Z &L支架。
参考资料：百度百科-门禁电锁
以上就是道尔智控小编解答(与我共梦)贡献关于“门禁电锁接线图方法”的答案，接下来继续为你详解用户（心境乱了）解答“门禁接线图方法12v”的一些相关解答，希望能解决你的问题！
门禁接线图方法12v
本文贡献者：【心境乱了】， 疑问关键字：485门禁信号不稳定， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案为了确保人身安全，门禁接线过程需要在关闭所有电源的情况下进行。
1、先给门禁电源接220V的电。
2、接好220V电压后再来看看门禁电源的接线端口。
3、以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线，如下图。
4、红色线接NC，黑色线COM，首先把12V电源线接。
5、红色是12V正极，黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线，GND跟PUSH，下图。
8、这就接好了开门按钮这头接的是GND跟PUSH，门禁接线完成。
以上就是道尔智控小编解答(心境乱了)回答关于“门禁接线图方法12v”的答案，接下来继续为你详解用户（花开蝶相护）分析“指纹门禁接线图方法 图解”的一些相关解答，希望能解决你的问题！
指纹门禁接线图方法 图解
本文贡献者：【花开蝶相护】， 疑问关键字：485门禁信号不稳定， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案指纹门禁接线方法：
设备分为总电源、开关、指纹机、电锁。
总电源、开关、电锁在装修过程中已经预埋安装在墙内，基本不需要太费事。要注意的是一定要预留好总电源到门外指纹机的线。
其他连接方法：
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。
3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。
4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
上文就是道尔智控小编解疑贡献者：（花开蝶相护）分析的关于“指纹门禁接线图方法 图解”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续解惑下文用户【扬名天下】分析的“门禁对讲机水晶头接法”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁对讲机水晶头接法
本文贡献者：【扬名天下】， 疑问关键字：485门禁信号不稳定， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案门禁对讲机的水晶头连接方法：
工具/原料：压线钳，水晶头1-2个
1、用压线钳中间的直剪位置将原有的水晶头线减掉。一定要剪齐奥。
2、减掉后再延减掉头开始推3-4里面将包裹的电线外皮剪一下，剥掉外皮。
3、剥掉外皮后的网线一共有8跟细线，需要按白橙、橙、白绿、蓝、白蓝、绿、白棕、棕的顺序从左到右排列。
4、排好后前段排齐插入到水晶头里让每一根颜色的现都能查到头。
5、这时将水晶头插入到压线钳，插的时候感觉得“啪卡”一下，就是好了，
以上就是道尔智控小编解答贡献者：（扬名天下）贡献的关于“门禁对讲机水晶头接法”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续叙述下文用户【暮倦】分享的“can总线布线规范”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
can总线布线规范
本文贡献者：【暮倦】， 疑问关键字：485门禁信号不稳定， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案485总线由于其布线简单，稳定可靠从而广泛的应用于视频监控，门禁对讲，楼宇报警等各个领域中，但是，在485总线布线过程中由于有很多不完全准确的概念导致出现很多问题。现在将一些错误的观念作出一些澄清。 485信号线不可以和电源线一同走线。在实际施工当中，由于走线都是通过管线走的，施工方有的时候为了图方便，直接将485信号线和电源线绑在一起，由于强电具有强烈的电磁信号对弱电进行干扰，从而导致485信号不稳定，导致通信不稳定。 485信号线可以使用屏蔽线作为布线，也可以使用非屏蔽线作为布线。由于485信号是利用差模传输的，即由485+与485-的电压差来作为信号传输。如果外部有一个干扰源对其进行干扰，使用双绞线进行485信号传输的时候，由于其双绞，干扰对于485+，485-的干扰效果都是一样的，那电压差依然是不变的，对于485信号的干扰缩到了最小。同样的道理，如果有屏蔽线起到屏蔽作用的话，外部干扰源对于其的干扰影响也可以尽可能的缩小。 选择使用普通的超五类屏蔽双绞线即网线就可以。由于原材料价格上涨，导致现在市场上的线材鱼龙混杂，有不良商人利用某种合金来顶替铜丝来做网线，在外面镀铜以蒙混客户。具体区别方法：看网线截面，如果是铜色的话，就是铜丝，如为白色，则是用合金以次充好。合金一般比较脆，容易断，而且导电性远不如铜丝，很容易在工程施工中造成问题。线材一般那建议选择标准的485线，其为屏蔽双绞线，传输线不是像网线那样为单股的铜丝，而是多股铜丝绞在一起形成一根线，从而即使某根小铜丝断掉，也不会影响整个的使用。 485布线借助485集线器和485中继器可以任意布设成星型接线与树形接线。485布线规范是必须要手牵手的布线，一旦没有借助485集线器和485中继器直接布设成星型连接和树形连接，很容易造成信号反射导致总线不稳定。很多施工方在485布线过程中，使用了星型接线和树形接线，有的时候整个系统非常稳定，但是有的时候则总是出现问题，又很难查找原因，一般都是由于不规范布线所引起的。 485总线必须要接地。在很多技术文档中，都提到485总线必须要接地，但是没有详细的提出如何接地。严格的说，485总线必须要单点可靠接地。单点就是整个485总线上只能是有一个点接地，不能多点接地，因为将其接地是因为要将地线（一般都是屏蔽线作地线）上的电压保持一致，防止共模干扰，如果多点接地适得其反。可靠接地时整个485线路的地线必须要有良好的接触，从而保证电压一致，因为在实际施工中，为了接线方便，将线剪成多段再连接，但是没有将屏蔽线作良好的连接，从而使得其地线分成了多段，电压不能保持一致，导致共模干扰。
RS485总线布线需要注意的问题485总线由于其布线简单，稳定可靠从而广泛的应用于视频监控、门禁对讲、楼宇报警等各个领域中，但是，在485总线布线过程中由于有很多不完全准确的概念导致出现很多问题。现在将一些错误的观念作出一些澄清。1、485信号线可以和强电电源线一同走线。在实际施工当中，由于走线都是通过管线走的，施工方有的时候为了图方便，直接将485信号线和电源线绑在一起，由于强电具有强烈的电磁信号对弱电进行干扰，从而导致485信号不稳定，导致通信不稳定。2、485信号线可以使用平行线作为布线，也可以使用非屏蔽线作为布线。由于485信号是利用差模传输的，即由485+与485-的电压差来作为信号传输。如果外部有一个干扰源对其进行干扰，使用双绞线进行485信号传输的时候，由于其双绞，干扰对于485+，485-的干扰效果都是一样的，那电压差依然是不变的，对于485信号的干扰缩到了最小。同样的道理，如果有屏蔽线起到屏蔽作用的话，外部干扰源对于其的干扰影响也可以尽可能的缩小。3、选择使用普通的超五类屏蔽双绞线即网线就可以。由于原材料价格上涨，导致现在市场上的线材鱼龙混杂，有不良商人利用某种合金来顶替铜丝来做网线，在外面镀铜以蒙混客户。具体区别方法：看网线截面，如果是铜色的话，就是铜丝，如为白色，则是用合金以次充好。合金一般比较脆，容易断，而且导电性远不如铜丝，很容易在工程施工中造成问题。线材一般那建议选择标准的485线，其为屏蔽双绞线，传输线不是像网线那样为单股的铜丝，而是多股铜丝绞在一起形成一根线，从而即使某根小铜丝断掉，也不会影响整个的使用。4、485布线可以任意布设成星型接线与树形接线。485布线规范是必须要手牵手的布线，一旦没有借助485集线器和485中继器直接布设成星型连接和树形连接，很容易造成信号反射导致总线不稳定。很多施工方在485布线过程中，使用了星型接线和树形接线，有的时候整个系统非常稳定，但是有的时候则总是出现问题，又很难查找原因，一般都是由于不规范布线所引起的。如果由于现场的限制，必须要进行星型连接或者树形连接，可以使用485集线器和485中继器解决相关问题，相关参考页面如下：485总线星型连接，485总线树形拓扑结构。5、485总线必须要接地。在很多技术文档中，都提到485总线必须要接地，但是没有详细的提出如何接地。严格的说，485总线必须要单点可靠接地。单点就是整个485总线上只能是有一个点接地，不能多点接地，因为将其接地是因为要将地线（一般都是屏蔽线作地线）上的电压保持一致，防止共模干扰，如果多点接地适得其反。可靠接地时整个485线路的地线必须要有良好的接触，从而保证电压一致，因为在实际施工中，为了接线方便，将线剪成多段再连接，但是没有将屏蔽线作良好的连接，从而使得其地线分成了多段，电压不能保持一致，导致共模干扰。
以上就是道尔智控小编分享贡献者：（暮倦）分析的关于“can总线布线规范”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续答疑下文用户【哲玺】分析的“联网门禁rs485接线图”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
联网门禁rs485接线图
本文贡献者：【哲玺】， 疑问关键字：485门禁信号不稳定， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案RS485联网模式是指门禁控制器与平台软件之间是通过RS485通讯协议进数据传输的，视频
门禁项目上这类组网模式一般需要将RS485通讯协议通过转换模块将通讯转换成TCP/IP协议才能实现与平台的对接，纯485组网模式的门禁系统它的控制器硬件与平台电脑之间是必须进行有线连接的。RS485联网模式一般采用总线制的布线结构，它的特点是布线距离远，可以达到一公里，布线方式也简单，由于只需要一组485线进行传输，也节省线材。它是一种经济型的，小系统的结构，一般考虑百个门以内。最大的缺点是数据无法实时传输，并且平台与控制器之间是通过轮询方式进行通讯，数据只能被动传输，由于这种通讯是不间断的，当系统内的门禁控制器数量较多时产生的数据量也随之上升，这种通讯机制会让数据传输线路出现拥堵，从而造成系统数据传输慢，甚至引发宕机，直接影响终端用户的使用效果，此种模式已经在市场应用中被逐步淘汰掉了，但是485组网的独特优势将被应用在另一种TCP/IP+485双层组网的模式中。
以上就是道尔智控小编解疑贡献者：（哲玺）分析的关于“联网门禁rs485接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续概述下文用户【不用太多】贡献的“门禁电话怎么接线图解”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁电话怎么接线图解
本文贡献者：【不用太多】， 疑问关键字：485门禁信号不稳定， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案(1)前端设备A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场，并需配合控制箱的接地方式。B、出门处安装出门按钮。C、电磁锁安装在门和门框的上沿。
上文就是道尔智控小编解答贡献者：（不用太多）回答的关于“门禁电话怎么接线图解”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续解惑下文用户【い允诺的天长地久ゝ】分析的“门禁布线”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁布线
本文贡献者：【い允诺的天长地久ゝ】， 疑问关键字：485门禁信号不稳定， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案为了确保人身安全，门禁接线过程需要在关闭所有电源的情况下进行。
1、先给门禁电源接220V的电。
2、接好220V电压后再来看看门禁电源的接线端口。
3、以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线，如下图。
4、红色线接NC，黑色线COM，首先把12V电源线接。
5、红色是12V正极，黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线，GND跟PUSH，下图。
8、这就接好了开门按钮这头接的是GND跟PUSH，门禁接线完成。
