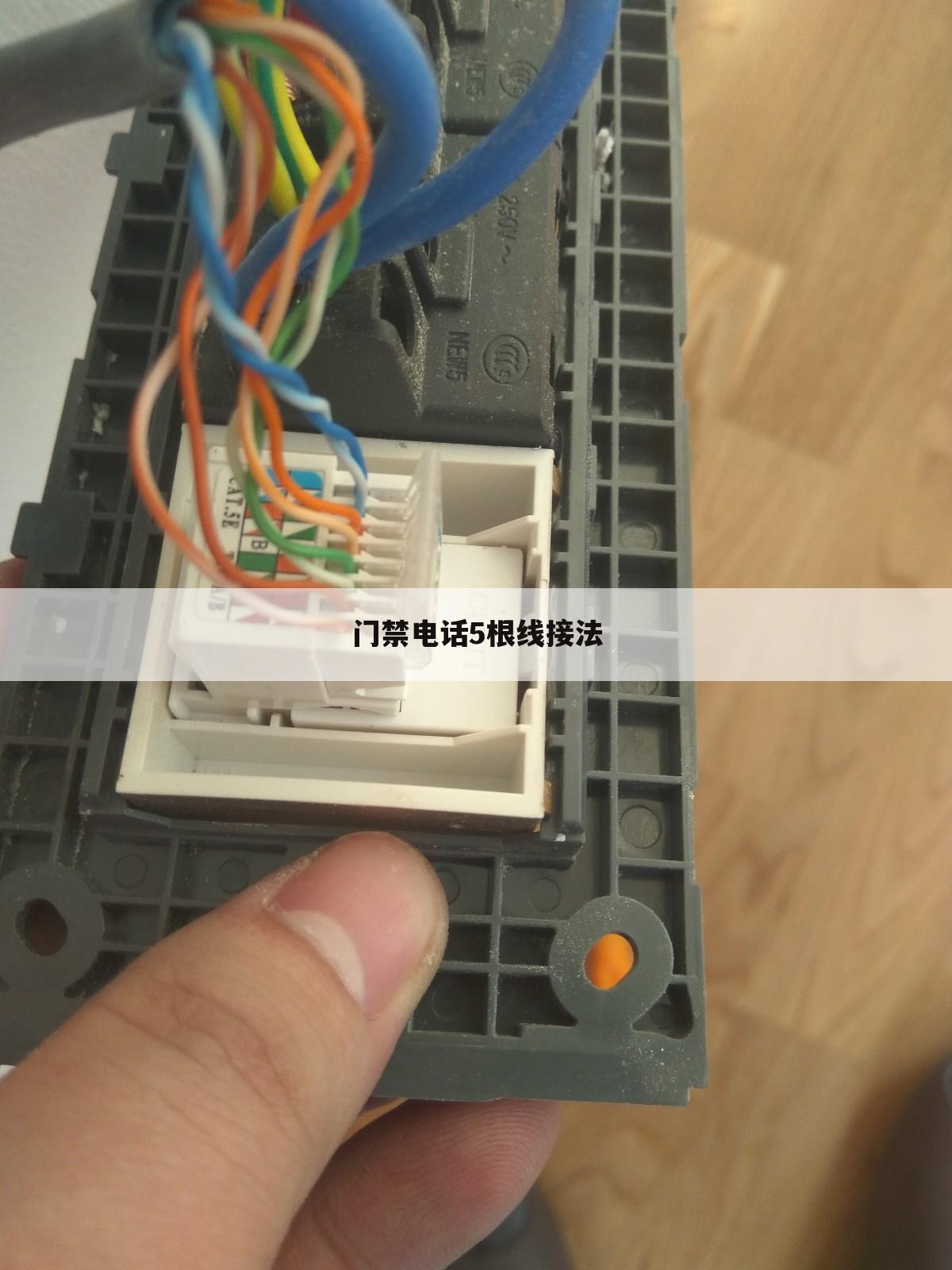

门禁电话5根线接法
本文最佳回答用户：【偶然の确率】 ，现在由道尔智控小编为你探讨与【485门禁主机】的相关内容！
贡献者回答楼宇门禁电话怎么接线: 1、门禁主机上的 12V、GND端(门禁主机供电)接门禁电源的 12V、GND端。 2、电控锁正端接门禁电源的NO或NC端(视常开锁、常闭锁而定);通常接法接到NC端(通电开锁,断电关锁)。电控锁负端接门禁电源的GND端。 3、门禁主机上的PUSH端(开门信号)接门禁电源的PUSH端。(门禁主机上开门信号标示是NO、NC的,通常接NO端至接门禁电源的PUSH端)。 4、另一端接出门按钮的话,出门按钮的2根连线接到门禁主机的出门按钮端和GND端;或者接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话,读卡器连线接入门禁主机的对应信号端(一般接4个端子:12V、GND、DATA0、DATA1)。 6、如需要联网的话,还要接入RS485线(RS485通讯方式)或网线(TCP/IP通讯方式)与门禁主机连接,另一端和电脑连接,RS485线(2芯屏蔽线)还需要接入串口转RS485转换器与电脑主机串口连接;网线与电脑网卡网口连接。
上文就是道尔智控小编解疑贡献者：（偶然の确率）分析的关于“门禁电话5根线接法”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续解析下文用户【璀璨星空】分享的“网线和门禁线序”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
网线和门禁线序
本文最佳回答用户：【璀璨星空】 ，现在由道尔智控小编为你分析与【485门禁主机】的相关内容！
贡献者回答你的问题是不是：门禁，通讯接口是RS485，线序是怎么接的？
在门禁设备上一般都标有485的接口，（一般是RS485+、RS485-或者是什么R+、R-，再加个GND，一共三根线0）而另一端一般是接在电脑上的话，就需要加个485通讯转换器（对应接T+、T-）。
上文就是道尔智控小编分享贡献者：（璀璨星空）分析的关于“网线和门禁线序”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续浅析下文用户【麴盼易】解答的“无门禁电源接线图”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
无门禁电源接线图
本文最佳回答用户：【麴盼易】 ，现在由道尔智控小编为你详解与【485门禁主机】的相关内容！
贡献者回答门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
上文就是道尔智控小编解疑贡献者：（麴盼易）分析的关于“无门禁电源接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续讲析下文用户【悦风】解答的“rs485接网线哪两根线”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
rs485接网线哪两根线
本文最佳回答用户：【悦风】 ，现在由道尔智控小编为你详解与【485门禁主机】的相关内容！
贡献者回答低速、短距离RS485通信可以用网线，接任意其中的一对（必须是一对之中）。
实际上RS485仅需一对（2芯）线，就可以了。
以上就是道尔智控小编解答(悦风)分析关于“rs485接网线哪两根线”的答案，接下来继续为你详解用户（德玛西亚万岁！）分析“单片机485接线”的一些相关解答，希望能解决你的问题！
单片机485接线
本文最佳回答用户：【德玛西亚万岁！】 ，现在由道尔智控小编为你分析与【485门禁主机】的相关内容！
贡献者回答具体连接方法如下：
安装广成RS232／485至can模块设备：
1、连接到电脑：
RS232／485到can模块具有即插即用的特点，用户可以使用pcrs232直接与cancom模块连接。当用户的PC机没有自己的RS232接口时，需要将USB转换成RS232或USB转换成RS485，然后连接到cancom的232／485接口来建立信号。
请注意：RS232接口的RX和TX不能反接；RS485接口的485＋（a）和485－（b）不能反接，否则无法通信。
2、与CAN总线的连接：
Cancom模块集成一个can总线通道，由插件端子引出，用于连接一个can总线网络或can总线接口设备。接线板的引脚定义如表2．1所示。
在实际应用中，大多数情况下，只有与总线can－H连接，can－L与总线can－L连接才能实现通信。
广成RS232／485对can模块设备的使用：
1、串行连接：
Cancom模块采用标准串行电平（232：±3～15V，485：－7～＋12V），可直接与设备通过RS232／RS485接口连接。
2、Can连接：
Cancom模块按2．3＿H中所述连接到can总线，并连接到can，以建立通信。CAN总线网络采用线性拓扑结构，距离总线最远的两个终端需要安装120Ω终端电阻；如果节点数大于2，中间节点不需要安装120Ω终端电阻。对于分支连接，其长度不应超过3米。CAN总线的连接如图3．1所示。
3、Can总线终端电阻：
为了提高CAN通信的可靠性，消除CAN总线终端信号的反射干扰，通常在CAN总线网络最远的两个终端上增加终端匹配电阻，如图3．2所示。
终端匹配电阻的值由传输电缆的特性阻抗决定。例如，如果双绞线的特性阻抗为120Ω，则总线上的两个端子也应集成120Ω的端子电阻。如果网络上的其他节点使用不同的收发器，则必须单独计算终端电阻。
4、系统状态指示器：
cancom模块有一个PWR指示灯、一个com指示灯和一个can指示灯，用于指示设备的运行状态。这三个指示器的具体指示功能和状态如表3．2所示。
5、指示灯说明：
cancom模块通电后，PWR、COM、can指示灯立即亮起；cancom模块自检完成后，can灯熄灭，COM灯闪烁；串行口有数据传输时，COM灯加速闪烁；can口有数据传输时，can灯闪烁消失当没有数据时输出；如果在CAN总线上有通信错误，则CAN指示灯将变为红色。
目前，RS232和RS485的转换电路已成功搭建。
以上就是道尔智控小编解答(德玛西亚万岁！)贡献关于“单片机485接线”的答案，接下来继续为你详解用户（暗香盈袖）解答“门禁系统485通讯”的一些相关解答，希望能解决你的问题！
门禁系统485通讯
本文最佳回答用户：【暗香盈袖】 ，现在由道尔智控小编为你分析与【485门禁主机】的相关内容！
贡献者回答您好门禁通讯使用RS485可以进行电脑端的通信方式，而对于终端接线12v可以适用于门禁控制板的工作与其他电锁，读卡器、消费报警器的工作。
以上就是道尔智控小编解疑贡献者：（暗香盈袖）贡献的关于“门禁系统485通讯”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续分享下文用户【五行缺钱】解答的“指纹门禁系统接线图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
指纹门禁系统接线图
本文最佳回答用户：【五行缺钱】 ，现在由道尔智控小编为你讲解与【485门禁主机】的相关内容！
贡献者回答指纹门禁接线方法：
设备分为总电源、开关、指纹机、电锁。
总电源、开关、电锁在装修过程中已经预埋安装在墙内，基本不需要太费事。要注意的是一定要预留好总电源到门外指纹机的线。
其他连接方法：
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。
3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。
4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
以上就是道尔智控小编分享贡献者：（五行缺钱）解答的关于“指纹门禁系统接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续概述下文用户【摧毁过往】贡献的“门禁接线方法图片”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁接线方法图片
本文最佳回答用户：【摧毁过往】 ，现在由道尔智控小编为你讲解与【485门禁主机】的相关内容！
贡献者回答为了确保人身安全，门禁接线过程需要在关闭所有电源的情况下进行。
1、先给门禁电源接220V的电。
2、接好220V电压后再来看看门禁电源的接线端口。
3、以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线，如下图。
4、红色线接NC，黑色线COM，首先把12V电源线接。
5、红色是12V正极，黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线，GND跟PUSH，下图。
8、这就接好了开门按钮这头接的是GND跟PUSH，门禁接线完成。
以上就是道尔智控小编解疑贡献者：（摧毁过往）解答的关于“门禁接线方法图片”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续阐述下文用户【﹏細雨輕愁〞】解答的“门禁电锁4根线怎么接线”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁电锁4根线怎么接线
本文最佳回答用户：【﹏細雨輕愁〞】 ，现在由道尔智控小编为你分析与【485门禁主机】的相关内容！
贡献者回答门禁系统详细安装接线图要看你选用的产品而定。
电锁是门禁系统常用设备，利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。
一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。
一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。
⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。
扩展资料：
另外，磁力锁(或称电磁锁)的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。因为电磁锁没有复杂的机械结构以及锁舌的构造，适用在逃生门或是消防门的通路控制。
其内部用灌注环氧树酯(epoxy)保护锁体。电磁锁的吸力强度以LB表示(磅)，测试的方法是静态加压。所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力，当超出电磁锁的吸力时瞬间拉开吸附铁板，此ㄧ拉力的数据就是电磁锁的拉力值。而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压(collinear load test)，如此电磁锁的吸力(Holding Force)才是最大。吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化。
安装方法：
外开门的表面安装方法
第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装
第二步：拿出安装纸板，将纸板沿着虚线折叠把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.
第三步：
A 继铁板的固定，将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。
B 边板的固定，把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。
C 修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。
D 固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上。
第四步：按照说明书的指示接线。
第五步：盖上盖板，把小铝柱体塞进锁主体的螺丝孔中。
注意事项：
在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
内开门的表面安装方法 内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。每套 Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。
a 先将Z&L支架中的L1支架放在装锁的位置上，用自攻螺丝固定于门框或墙面上。
b 用六角扳手将锁主体锁在L1支架上。
c 对应于L1支架的位置把Z2支架固定在门上。
d 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。（Z1与Z2的相对位置根据门的厚度可以调节）。
e 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。
f 如果是双扇门，可以用两个Z &L支架。
参考资料：百度百科-门禁电锁
