今天给各位分享门禁接线系统图的知识，其中也会对门禁系统的实物接线图进行解释，如果能碰巧解决你现在面临的问题，别忘了关注本站，现在开始吧！

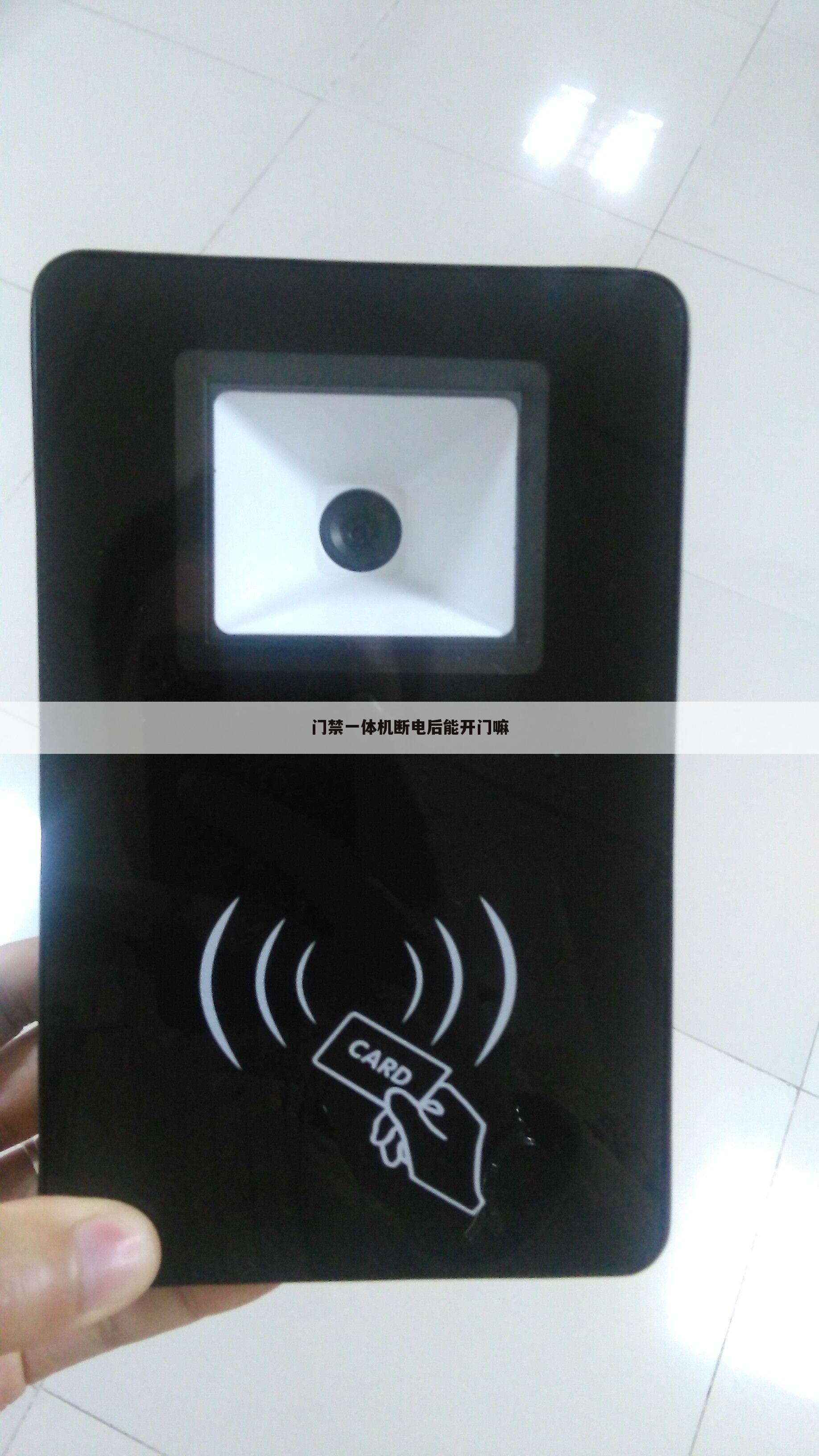

门禁一体机断电后能开门嘛
贡献用户名：【男人玩物而已】 ，现在由道尔智控小编为你分析与【门禁接线系统图】的相关内容！
接门禁专用电源上，电锁正极接电源NC端子，负极接电源com或者gnd端子上。
直接接到门禁机上，电锁正极接门禁机Nc端子，电锁负极接电源GND端子，电源12V+接com端子。
电控锁，阴极锁 主要安装于不锈钢门，木门，主要接线方式正极接电源NO端子，负极接com端子。
静音锁接线方式：电源12V+接电锁板上的12v+ 负极对应接上；电锁K+,K- k+接电源NO端子 k-接电源com端子或者gnd端子。
出租屋一体锁接线方法：12v电源直接对应接入电锁12v+ 、gnd即可。
以上就是道尔智控小编解答贡献者：（男人玩物而已）分析的关于“门禁一体机断电后能开门嘛”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续分折下文用户【絕版丫頭】贡献的“门禁电源接线图 详细”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁电源接线图 详细
贡献用户名：【絕版丫頭】 ，现在由道尔智控小编为你探讨与【门禁接线系统图】的相关内容！
最佳回答一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。
接线方式：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
更多关于门禁电源怎么接线，进入：查看更多内容
上文就是道尔智控小编解疑贡献者：（絕版丫頭）贡献的关于“门禁电源接线图 详细”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续评论下文用户【败给现实】分享的“门禁电话两根线怎么接”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁电话两根线怎么接
贡献用户名：【败给现实】 ，现在由道尔智控小编为你解答与【门禁接线系统图】的相关内容！
最佳回答门禁电话接线图如图：
电话门禁系统主要由主机、分机、UPS电源、电控锁和闭门器等组成。根据类型可分为直按式、数码式、数码式户户通、直按式可视对讲、数码式可视对讲、数码式户户通可视对讲等。
1、主机：楼宇对讲系统的控制核心部分，每一户分机的传输信号以及电锁控制信号等都通过主机的控制，它的电路板采用减振安装，并进行防潮处理，抗振防潮能力极强，并带有夜间照明装置，外形美观、大方。
2、分机：一种对讲话机，与主机进行对讲，但现在的户户通楼宇对讲系统则与主机配合成一套内部电话系统可以完成系统内个用户的电话联系，它分为可视分机，非可视分机。具有电锁控制功能和监视功能，安装在用户家里的门口处，主要方便住户与来访者对讲交谈。
3、UPS电源：它的功能主要是保持楼宇对讲系统不掉电。正常情况下，处于充电的状态。当停电的时候，UPS电源就处于给系统供电的状态。
4、电控锁：它的内部结构主要由电磁机构组成。用户只要按下分机上的电锁键就能使电磁线圈通电，从而使电磁机构带动连杆动作，就能控制大门的打开。闭门器它是一种特殊的自动闭门连杆机构。它具有调节器，可以调节加和作用力度，使用方便、灵活。
扩展资料
电话门禁系统功能特点：
1、人性化设计、造型美观精致、操作简单。
2、电话远程开门，访客通过电话门禁控制器拨打住户座机或手机，实现与住户通话。经住户电话确认访客身份后，按下电话机上的数字键远程将门打开。
3、可设定50组6位以内的密码（位数可变），可根据需要灵活选择。
4、可指定分机，访客必须拨打注册在系统内的电话号码才能拨通。
5、开门等待时间可设定1~600秒。
6、机身采用防泼水设计，防电磁干扰，在室内室外运用方便灵活。
参考资料来源：百度百科-电话门禁
参考资料来源：百度百科-Tekard电话门禁控制器装置
以上就是道尔智控小编解答(败给现实)分析关于“门禁电话两根线怎么接”的答案，接下来继续为你详解用户（聚是一坨屎，散是三条蛆）解答“门禁系统怎么安装接线”的一些相关解答，希望能解决你的问题！
门禁系统怎么安装接线
贡献用户名：【聚是一坨屎，散是三条蛆】 ，现在由道尔智控小编为你探讨与【门禁接线系统图】的相关内容！
门禁系统，在智能建筑领域，意为Access Control System，简称ACS。指“门”的禁止权限，是对“门"的戒备防范。这里的“门”，广义来说，包括能够通行的各种通道，包括人通行的门，车辆通行的门等。因此，门禁就包括了车辆门禁。在车场管理应用中，车辆门禁是车辆管理的一种重要手段，不以收取停车费为目的，主要是管理车辆进出权限。
出入口门禁安全管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体，它涉及电子，机械，光学，计算机技术，通讯技术，生物技术等诸多新技术。它是解决重要部门出入口实现安全防范管理的有效措施。适用各种机要部门，如银行、宾馆、车场管理、机房、军械库、机要室、办公间，智能化小区，工厂等。
门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。
以上就是道尔智控小编解答(聚是一坨屎，散是三条蛆)贡献关于“门禁系统怎么安装接线”的答案，接下来继续为你详解用户（↘傷卐芯゜）解答“数字门禁控制器接线图”的一些相关解答，希望能解决你的问题！
数字门禁控制器接线图
贡献用户名：【↘傷卐芯゜】 ，现在由道尔智控小编为你详解与【门禁接线系统图】的相关内容！
最佳回答1.门禁接线方式 一般门禁系统配置:门禁主机、门禁电源、电控锁、出门按钮。 接线方式: 1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。 2、电控锁正端接门禁电源的NO或NC端.
2.举例:中控门禁机接线示意图 锁由门禁专用电源供电 1、锁的接线(如YB100电插锁、YH280KG磁力锁等常闭锁),锁的正极接在.
3.举例:一体化门禁标准接线图 在项目中也会使用到一体化门禁,一体式门禁系统,简单的说就是.
以上就是道尔智控小编解答(↘傷卐芯゜)回答关于“数字门禁控制器接线图”的答案，接下来继续为你详解用户（沾一口软妹酱）分析“门禁按钮开关接线图解”的一些相关解答，希望能解决你的问题！
门禁按钮开关接线图解
贡献用户名：【沾一口软妹酱】 ，现在由道尔智控小编为你分析与【门禁接线系统图】的相关内容！
最佳回答门禁系统接线图：
设备分为总电源、开关、指纹机、电锁。总电源、开关、电锁在装修过程中已经预埋安装在墙内，基本不需要太费事。要注意的是一定要预留好总电源到门外指纹机的线。
电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
含义
门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
内容参考：百度百科-门禁
上文就是道尔智控小编解疑贡献者：（沾一口软妹酱）解答的关于“门禁按钮开关接线图解”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续教你下文用户【人潮汹涌】贡献的“门禁如何接线图解”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁如何接线图解
贡献用户名：【人潮汹涌】 ，现在由道尔智控小编为你讲解与【门禁接线系统图】的相关内容！
最佳回答门禁系统详细安装接线图要看你选用的产品而定。
一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。
一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。
⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。
上文就是道尔智控小编解答贡献者：（人潮汹涌）分析的关于“门禁如何接线图解”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续谈谈下文用户【糖果果ヾ】贡献的“刷卡门禁系统接线图”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
刷卡门禁系统接线图
贡献用户名：【糖果果ヾ】 ，现在由道尔智控小编为你讲解与【门禁接线系统图】的相关内容！
最佳回答门禁系统接线图如下：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
今天的内容先分享到这里了，读完本文（门禁接线系统图）门禁系统的实物接线图的相关解答之后，是否是您想找的答案呢？想要了解更多，敬请关注本站(ask.drzk.cn),您的关注是给小编最大的鼓励。
