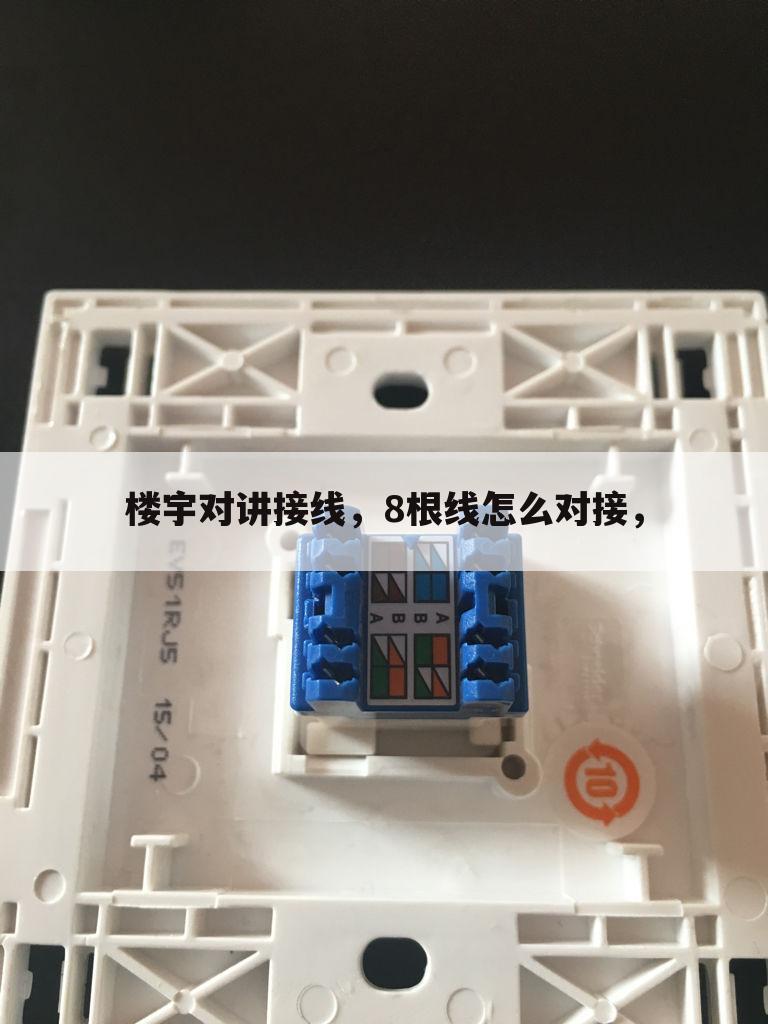

楼宇对讲接线，8根线怎么对接，

本文最佳回答用户：【咱//good】 ，现在由道尔智控小编为你解答与【4线对讲门禁接线图】的相关内容！

最佳答案分别是 红（+V）+12V、白（TXD）数据发送、黑（RXD）数据接收、绿（GND）地线、蓝 （ALM）联网信号，分别对讲分机的排线是 黑、红、黄、绿、白 （+12 RXDTXDGNDALM ） 如果分机连接的排线不是 黑、红、黄、绿、白 请按照分机的接线柱来接。

可视对讲是住宅小区住户与来访者的音像通讯联络系统，它是住宅小区住户的第一道非法入侵的安全防线。通过这套系统的设置，住户可在家中，用对讲专/可视对讲分机，可以通过设在单元楼门口的对讲/可视对讲门口主机，与来访者通话并能通过分机屏幕上的影像，辨认来访者。

楼宇对讲接线，8根线对接图：

扩展资料：

在九十年代从发达国家引进，在中国国内得到了高速的发展。从九十年代末至今，主要应用在商品住宅楼，规模迅速发展，已经普遍进入城市小区中高层住宅。

使用时，住户听到铃声，像接听可视电话一样，接受来访者通过楼下门口主机的呼叫，进行对话，同时住户家中的可视分机可通过楼下主机摄像头接收视频影像。

以上就是道尔智控小编解答(咱//good)解答关于“楼宇对讲接线，8根线怎么对接，”的答案，接下来继续为你详解用户（白衣染霜华）贡献“小区门禁电话机里面的电路板4根线怎么接？看图更直观！”的一些相关解答，希望能解决你的问题！

小区门禁电话机里面的电路板4根线怎么接？看图更直观！

本文最佳回答用户：【白衣染霜华】 ，现在由道尔智控小编为你探讨与【4线对讲门禁接线图】的相关内容！

最佳答案这个不单是怎样接的问题，楼宇对讲系统是一个单元的共用系统，每种品牌的产品都不同的布线。

这4线系统的4根线里面有公共线（单元总线），有一根是呼叫你的，必须与前端接线顺序对应才能正常工作。

故无法告你怎样接，只能说一下这情况了。

上文就是道尔智控小编解答贡献者：（白衣染霜华）贡献的关于“小区门禁电话机里面的电路板4根线怎么接？看图更直观！”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续详述下文用户【走路带风的帅界扛把子】解答的“楼宇（可视）对讲系统线路图及维修方法”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。

楼宇（可视）对讲系统线路图及维修方法

本文最佳回答用户：【走路带风的帅界扛把子】 ，现在由道尔智控小编为你探讨与【4线对讲门禁接线图】的相关内容！

最佳答案接线图：

维修：

一、不开锁：

1、除钥匙外的任何开锁方法都不能开锁：先请检测开锁线两端是否接好，再用万能表在电锁端测试，在开锁时，是否有超过300毫安的瞬间电流经过开锁线（有，说明主机及开锁线正常，估计为电锁损坏，请更换电锁测试；如没有，再将万能表在主机开锁端测试，如此时有，则开锁线故障，没有说明主机故障）；

1.1、整个单元住户不能开锁，但可以密码或刷卡开锁：估计是主干线短路或某一楼层平台损坏造成，先检查各主线的接线端口，如接线正常，则从第一层的楼层平台开始依次向上检测楼层平台（检测楼层平台：先断开上层的主干线，测试当层，如正常则不管，如不正常，请更换楼层平台再试，直到测试正常为止（如新装一样调试），依理类推）；

二、听不见：

任意终端与主机处于工作状态时，主机皆听见：先看主机喇叭线是否接好，喇叭是否长锈损坏，可找一大小的任意喇叭更换测试；

三、不能说：

任意终端与主机处于工作状态时，主机说话终端都听不见：先看主机咪头线是否接好，咪头是否因其它原因损坏，如有机会，找一52DB的咪头更换测试（一般的分机咪头可与主机通用）；

四、无视频：

任意可视终端与主机处于工作状态时，可视终端皆不能显示主机前图像：先检查主机摄像头至主机控制板的接线是否完好，再详看摄像头控制板是否有浸水的现像（有浸水现像，摄像头很可能已损坏），此时，有条件的，拿监视器来测试，将监视器接到主机的视频线端，正常说明主干视频线故障，不正常说明主机故障，最后将摄像头的视频信号直接接入监视器，正常说明主机控制板故障，不正常说明摄像头故障；

以上就是道尔智控小编解答(走路带风的帅界扛把子)回答关于“楼宇（可视）对讲系统线路图及维修方法”的答案，接下来继续为你详解用户（ゅ亲爱的们）解答“可视楼宇对讲需要几根线呢”的一些相关解答，希望能解决你的问题！

可视楼宇对讲需要几根线呢

本文最佳回答用户：【ゅ亲爱的们】 ，现在由道尔智控小编为你解答与【4线对讲门禁接线图】的相关内容！

最佳答案1、直按式对讲系统

该类楼宇对讲系统的连接系统，除了送话线、受话线、线、地线四根共用线外，每个住户需要一根呼叫连接线，如该楼有20个住户，则需要20根呼叫线。该类呼叫系统主机成本较低，但连接系统成本较高，且电路连接线较多，连接复杂。

2、数码式对讲系统

主机上设置0～9十个数字按键，内置编码识别系统，每个住户设置一组数字编码，输入该住户的密码，才能呼叫该户，假如不知道该户编码，无法呼叫，具有一定的保密功能，避免用户被无端打搅。该类对讲系统全部用户通过一根呼叫共用线即可与主机连接，输入数字后，编码系统识别后呼叫相应的用户。

该类楼宇对讲系统主机成本较高，但连接系统连接线少，成本低，只需呼叫线、送话线、受话线、线、地线五根共用线。

3、可视对讲系统

可视对讲系统分直按式可视对讲系统和数码式可视对讲系统，除主机上设置摄像、分机上设置显像器材外，系统连接在上述1、2类连接线的基础上，还需增加视频信号连接线或视频放大器，每个用户还需增加一个视频显示用的小电源。

扩展资料

系统功能特点

1、基于局域网，以TCP/IP协议传输视频、音频和多种控制信号，易于Internet连接和访问。

2、采用嵌入式硬件平台和linux操作系统，图像编码采用H.263、H.264压缩标准，音频采用G.711、G.726 压缩标准，有别于传统模拟楼宇可视对讲系统。

3、以行业最先进的科技打造数字化社区，实现小区可视对讲。

4、纯屏高清晰画面显示、色彩逼真、高性能、兼容性强；智能全触摸式操作。

5、集数字可视对讲、IC卡门禁管理、信息发布、便民信息、广告信息、紧急广播、居家安防、留影留言、电子相册、密码开锁、指纹识别、防拆、移动探测、呼叫转移、劫持码、音乐门铃和紧急报警等功能于一体的智能系统；同时能灵活地将家电控制、三表远抄等功能纳入该系统。

参考资料来源：百度百科-楼宇可视对讲系统

参考资料来源：百度百科-可视对讲系统

以上就是道尔智控小编解答(ゅ亲爱的们)回答关于“可视楼宇对讲需要几根线呢”的答案，接下来继续为你详解用户（空旷～寂寞。）贡献“可视门铃接线图”的一些相关解答，希望能解决你的问题！

可视门铃接线图

本文最佳回答用户：【空旷～寂寞。】 ，现在由道尔智控小编为你详解与【4线对讲门禁接线图】的相关内容！

最佳答案接线的时间，你要注意电源不能接错和接反，这样会烧坏设备。

以上就是道尔智控小编分享贡献者：（空旷～寂寞。）回答的关于“可视门铃接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续讲析下文用户【我们家就一个小孩】贡献的“松佳楼宇对讲系统接线图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。

松佳楼宇对讲系统接线图

本文最佳回答用户：【我们家就一个小孩】 ，现在由道尔智控小编为你讲解与【4线对讲门禁接线图】的相关内容！

最佳答案直流稳压电源使用说明书

AC220V

DC12V/10A（左右分为两组，每组5位输出）开关电源(带指示灯)表头指示工作状态（电压显示）门禁管理系统、闭路电视监控系统、楼宇对讲系统、防盗报警系统及其

它弱电系统，适用于建筑物墙壁挂式安装，带安装孔。电源输出DC12

V（上面5个为一组,DC+）电源输出DC12V（上面5个为一组,

DC+）电源输出DC12

V（下面5个为一组,DC

-）电源输出DC12V（下面5个为一组,

DC

-）输出端子接线图例：输出电压调节：在机箱电路板有标着VR1的正方形蓝色可调电位器，可用十字螺丝刀轻轻调节，顺时针旋转电压增高，逆时针旋转电压降低，可调范围（DC12-15.5V），1个电位器对应一组输出，可根据需要分别调节。散热风扇：散热风扇受温度控制器控制，达到预定温度会自行启动。特别提示：接入市电时，请特别注意人身安全注意接线端子的正确接法别超负荷使用

上文就是道尔智控小编解答贡献者：（我们家就一个小孩）解答的关于“松佳楼宇对讲系统接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续解答下文用户【百花献瑞】分享的“门禁系统接线方法”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。

门禁系统接线方法

本文最佳回答用户：【百花献瑞】 ，现在由道尔智控小编为你解答与【4线对讲门禁接线图】的相关内容！

最佳答案连接方法：

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

拓展资料：

1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。

2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。

3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。

4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
