今天我们来聊聊[门禁电插锁的接线图],以下9个是关于门禁电插锁的接线图的观点，希望能帮助到您找到想要的，更多门禁电插锁详细接线图相关的资讯继续关注本站。

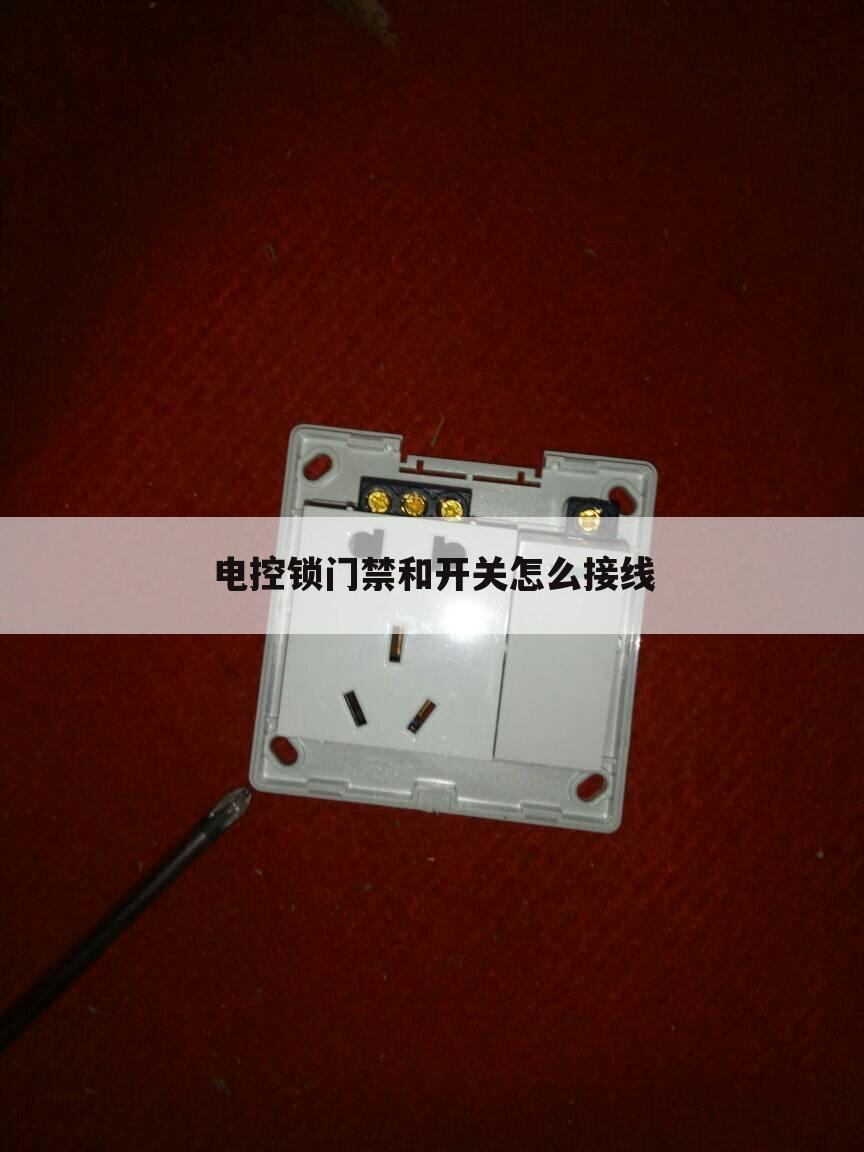

电控锁门禁和开关怎么接线
本文贡献者：【专属守候ぴ的幸福ゝ】 ，解答(门禁电插锁的接线图)的问题，欢迎阅读！
优质回答主要接线方式正极接电源NO端子，负极接com端子。 静音锁接线方式：电源12V+接电锁板上的12v+ 负极对应接上；电锁K+,K- k+接电源NO端子 k-接电源com端子或者gnd端子。
以上就是道尔智控小编解答(专属守候ぴ的幸福ゝ)贡献关于“电控锁门禁和开关怎么接线”的答案，接下来继续为你详解用户（弑魂leech家族）贡献“门禁系统怎么布线”的一些相关解答，希望能解决你的问题！
门禁系统怎么布线
本文贡献者：【弑魂leech家族】 ，解答(门禁电插锁的接线图)的问题，欢迎阅读！
优质回答门禁机接正极 负极 PUSH 电锁接 NC 和GND
是比较常用的接法，接线方式有多种，根据实际情况采用适合的最好。
上文就是道尔智控小编分享贡献者：（弑魂leech家族）贡献的关于“门禁系统怎么布线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续解读下文用户【糜傲玉】分析的“台式机线路怎么连接”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
台式机线路怎么连接
热心用户提供：【糜傲玉】 ，解答(门禁电插锁的接线图)的问题，欢迎阅读！
优质回答门禁系统由由门禁一体机，门禁专用电源，电锁，出门按钮组成，门禁一般只用3条线连接到电源，12V+，GND，PUSH（信号输出）。
电锁和出门按钮可以的话，都连在门禁专用电源上，走线不方便的话就把按钮接直接在门禁上。
以上就是道尔智控小编解答(糜傲玉)解答关于“台式机线路怎么连接”的答案，接下来继续为你详解用户（带刀爷们）解答“门禁读卡器信号线”的一些相关解答，希望能解决你的问题！
门禁读卡器信号线
热心用户提供：【带刀爷们】 ，解答(门禁电插锁的接线图)的问题，欢迎阅读！
优质回答1、门禁锁，电插锁/磁力锁 接正负电源就行（无门磁）
2、门禁读头 六芯线 接4芯就行，另外两芯可不接
3、看到读头背后有 12V GND 这是电源正负 WD0 WD1 对接你控制板的WD0 和WD1就行，注意看读头线的颜色，一般是红色 12V 黑色GND 绿色WD0 白色WD1 仔细看
4、不知道你的控制板 根据你问题就只能回答到这里
以上就是道尔智控小编解答(带刀爷们)分析关于“门禁读卡器信号线”的答案，接下来继续为你详解用户（久安江南）解答“门禁系统安装价格”的一些相关解答，希望能解决你的问题！
门禁系统安装价格
本文贡献者：【久安江南】 ，解答(门禁电插锁的接线图)的问题，欢迎阅读！
优质回答门禁系统接线图如下：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
以上就是道尔智控小编解答(久安江南)回答关于“门禁系统安装价格”的答案，接下来继续为你详解用户（#可否泼你一脸水）解答“电控锁门禁开关接线图”的一些相关解答，希望能解决你的问题！
电控锁门禁开关接线图
本文贡献者：【#可否泼你一脸水】 ，解答(门禁电插锁的接线图)的问题，欢迎阅读！
优质回答主要接线方式正极接电源NO端子，负极接com端子。 静音锁接线方式：电源12V+接电锁板上的12v+ 负极对应接上；电锁K+,K- k+接电源NO端子 k-接电源com端子或者gnd端子。
以上就是道尔智控小编解答贡献者：（#可否泼你一脸水）解答的关于“电控锁门禁开关接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续简述下文用户【曲终人终须散】贡献的“门禁一体机断电后能开门嘛”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁一体机断电后能开门嘛
本文贡献者：【曲终人终须散】 ，解答(门禁电插锁的接线图)的问题，欢迎阅读！
优质回答各种电锁接门禁控制器接线图
来源：原创
发布时间：2011-4-15
作者：深圳市中安瑞科技有限公司
经常会碰到客户询问电锁如何接线的问题，现整理出来各种电锁的接线图，供大家参考.
电锁根据开锁方式不同，可以分为：
断电开锁型电锁；如电插锁，磁力锁，断电开锁型电锁口等等
断电上锁型电锁；如电控锁，断电上锁型电锁口，电机锁，刷卡一体锁等等
由于开锁方式不同，接线方式也有点小小不同:
1.
断电开锁型电锁（如电插锁，磁力锁）接中安瑞门禁控制器原装电源接线图
2.
断电开锁型电锁（如电插锁，磁力锁）外接电源接线图
3.
断电上锁型电锁（如电控锁，断电上锁型电锁口）外接电源接线图
上文就是道尔智控小编解答贡献者：（曲终人终须散）贡献的关于“门禁一体机断电后能开门嘛”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续浅析下文用户【绅刃】分析的“门禁系统怎么接线安装”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统怎么接线安装
本文贡献者：【绅刃】 ，解答(门禁电插锁的接线图)的问题，欢迎阅读！
优质回答1/4
一、设备安装
(1)前端设备
A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场(如重载马达、监视器等)，并需配合控制箱的接地方式。
B、出门处安装出门按钮。
C、电磁锁安装在门和门框的上沿。
D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体情况可根据客户选择安装方式。
(2)中控室设备
A、控制主机和键盘安装在立面墙上或置于工作台上。
B、报警装置放置在报警效果较好的位置。
C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。
2/4
二、设备调试
(1)系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
(2)管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
(3)尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
(4)做好调试记录。
(5)最后填写竣工报告。
3/4
三、管线安装
(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。
(2)门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵。
(3)门禁控制器的主电源引入线应直接与电源连接，门禁控制器的接地牢固，并有明显标志。
(4)监控室内接地母线的路由、规格应符合设计要求。
以上就是道尔智控小编解答贡献者：（绅刃）回答的关于“门禁系统怎么接线安装”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续叙述下文用户【与爱无关】分析的“自动感应门带门禁接线图”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
自动感应门带门禁接线图
热心用户提供：【与爱无关】 ，解答(门禁电插锁的接线图)的问题，欢迎阅读！
优质回答般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。
接线方式：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
扩展资料：
注意事项：
在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
内开门的表面安装方法 内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。
每套 Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。
a 先将Z&L支架中的L1支架放在装锁的位置上，用自攻螺丝固定于门框或墙面上。
b 用六角扳手将锁主体锁在L1支架上。
c 对应于L1支架的位置把Z2支架固定在门上。
d 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。（Z1与Z2的相对位置根据门的厚度可以调节）。
e 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。
f 如果是双扇门，可以用两个Z &L支架。
参考资料：百度百科-门禁电锁
