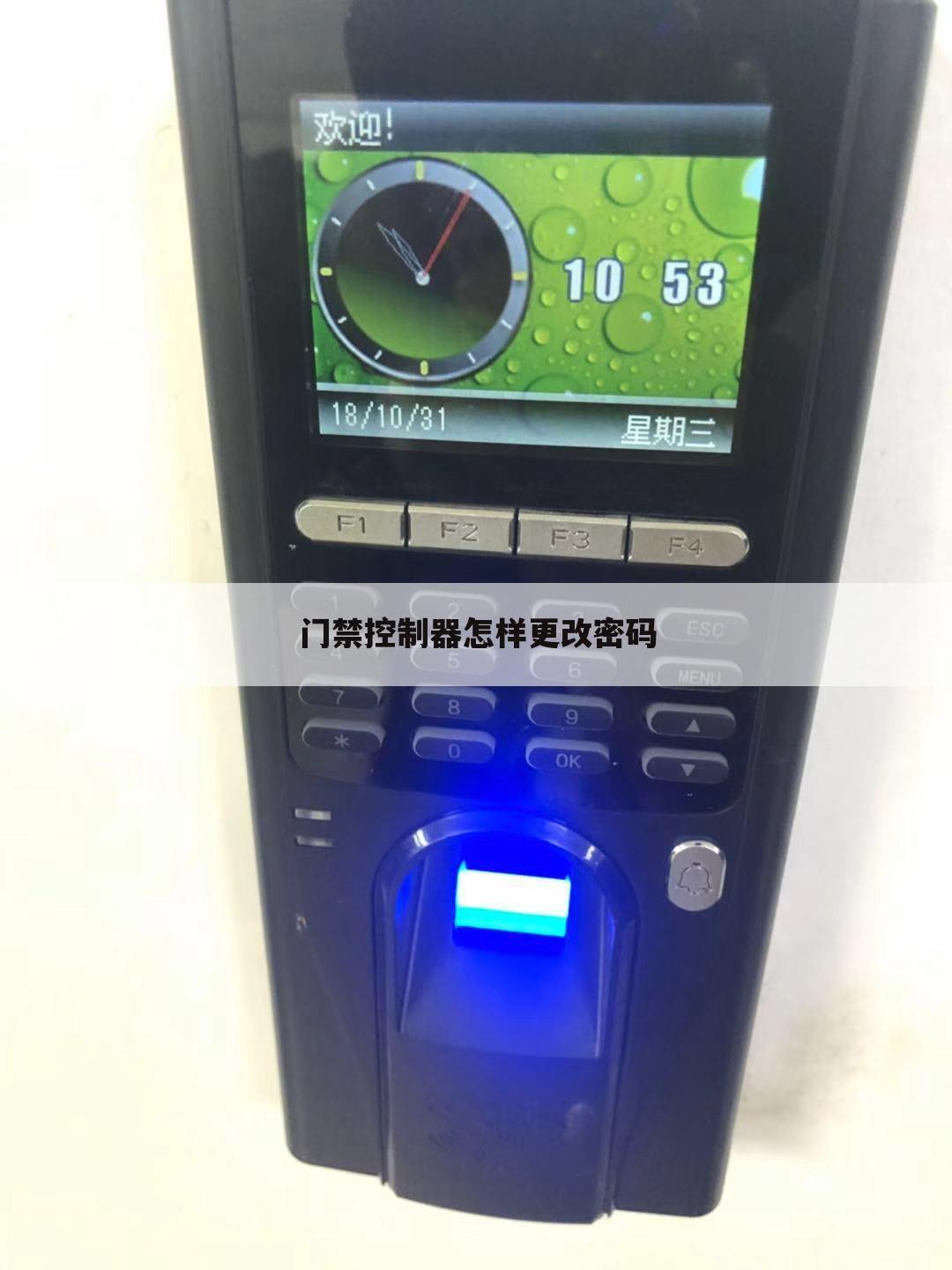

门禁控制器怎样更改密码
本文贡献者：【春枫】， 疑问关键字：门禁控制器的led， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案ELET818门禁机模板说明
一、 概述：
ELET818系易尔特公司推出的单门门禁嵌入式模块，通常用于可视对讲设备，智能楼宇监控，及相关的通道管理系统。
二、 系统功能与特点
1． 模块尺寸：（宽×长×高）56mm×80mm×10mm
2． 内置EM卡读头，读卡距离为15-20cm；
3． 可以外挂二个韦根读头或选挂一个MIFARE读头；
4． 通过母卡可以手动添加及删除卡片,，不需通过PC；
5． 可储存1200条人员权限记录，1300笔刷卡记录（可扩展至2700条人员权限记录，3000笔刷卡记录）。断电后刷卡记录可保存20年；
6． 刷卡反应时间不超过100毫秒，99秒最大开门延续时间；
7． 一路开门输出，一路报警输出，一路门磁输入，一路出门开关输入，一路防破坏开关输入。
8． RS485通讯接口仅采用一组双绞线（或平行线）和PC进行双向通讯,便于安装
9． 内置万年历时钟Real Time Clock。上端无需控制器，可实现多门联网。
10． 可通过电脑做时实监制;
三、 门禁管制:
(1)、开门方式：
1、刷卡开门;2、刷卡加密码开门;3、密码开门;4、线上开门;5、母卡开门;6、定时开门;双卡开门。
(2)、卡片门禁权限：
本系统卡片权限假日和非假日分开，各有6种，分别为：1、正常刷卡开门;2、时段内需密码开门;3、时段外需密码开门;4、时段外不准开门；5、都需要密码开门；6、不准开门。
(3)、报警设置:
本系统设置三种类型的报警：1、非法开门报警;2、防破坏报警;3、门磁报警.
(4)、时段假日管制：
1． 系统提供10组可变类型的时段，支持的类型有三种，如下：
(a)、可以周为单位进行管制的周时段；
(b)、可以月为单位进行管制的月时段；
(c)、可以自定义时段。配合员工的排班规律，选择任意天数为一个循环周期作为管制时段，并选择日期作为循环的开始日期；
2． 每种类型的时段都以天为单位组建，每一天有分为18个时区，可以制定时区启始时间---结束时间；
3． 大部份开门动作（如刷卡开门、出门按钮开门及密码开门）都可以让其受时段的限制。
4． 可设置150个假日资料，可利用假日资料来进行门禁权限的管制。
5． 可设定一个自动开门时段。
（5）事件记录种类及标示说明:
1 正常进
2 正常出
3 重复进
4 重复出
5 非法卡进
6 非法卡出
7 刷卡密码错误进
8 刷卡密码错误出
9 刷卡时段错误进
10 刷卡时段错误出
11 刷卡假日错误进
12 刷卡假日错误出
13 安全管制初次刷卡进
14 安全管制初次刷卡出
15 安全管制异常
16 密码开门
17 密码开门时段错误
18 按钮开门
19 按钮开门时段错误
20 线上开门
21 定时开门
22 母卡开门
23 现场解除报警
24 后台解除报警
25 逾时关门
（6）、其它特点:
1、 可设定反潜回功能;
2、 可设定双重安全管制;
3、 可由母卡或PC解除报警;
四、 系统设置:
1、 跳线设置
SW1-5为机器号设置开关，机器号最大可设为32；
SW6为进出方向设置开关，其中拔到ON的位置为内置头进门，外挂头出门，拔到OFF的位置为外挂头进门，内置头出门；
SW7为反潜回设置开关，拔到OFF的位置为打开反潜回功能；
2、 创建母卡
把SW1-8全部拔到ON的位置，然后刷卡，此时系统发出一长声，表示建创母卡成功，这里要注意：设置完成后把SW指拔开关拔到以前的正常位置。
3、 母卡设置
（1）、新增卡片：
把SW8拔到OFF的位置；松开防破开关；母卡刷卡。
此时系统发出连续的哔哔声，且指示灯连续闪烁，等待刷卡，刷卡后系统会发出一长声，证明新增卡片成功，当刷卡卡片为母卡时，系统退回到待机模式。
（2）、删除卡片：
把SW8拔到ON的位置；松开防破开关；母卡刷卡。
此时系统发出连续的哔哔声，且指示灯连续闪烁，等待刷卡，刷卡后系统会发出一长声，证明删除卡片成功，当刷卡卡片为母卡时，系统退回到待机模式。
（3）、删除所有卡片：
把SW全部拔到OFF的位置；按下防破开关；母卡刷卡。
此时系统会发出一长声，证明删除所有卡片成功。且系统自动退回到待机模式。
这里要注意：设置完成后把SW指拔开关拔到以前的正常位置。
五、 技术参数
项目 技术参数 备注
读卡技术 EM SPI- Mifara
标准I/O RS-485一组接PC 韦根26二组接读头
RS-485一组进行双向通讯
读卡距离 10--20CM 依不同读卡技术而定
指示器 双色LED灯
键盘输入 可和楼宇对讲键盘共用
电源 12 V DC 800MA
外行尺寸 （宽×长×高）56mm×80mm×10mm
工作温度 -5℃~+50℃
存储温度 -10℃~+70℃
刷卡确认时间 <100 ms
卡片容量 1200张 可扩展2700
存储容量 1300张 可扩展3000
四、系统接线说明:
1、 J3接线座
1 2 3 4 5 6 7 8
(1).外接双Wengend26读头接线方法
1:NC 2:D1(1) 3:GND
4:D0(1) 5:VCC(+5V) 6: D0(2)
7:D1(2) 8:CLOCK
（2）.外接ZLG5000AMIFARE模块接线方法
1:NC 2: CTRL 3:GND
4:RST 5: VCC(+5V) 6:SS
7:SDATA 8:SCLK
2、 J4接线座
1 2 3 4 5 6 7 8
1:GND 2:BUT(出门钮按) 3:IN1（门磁输入）
4:+12V 5:外接报警继电器信号端 6:R1C(继电器1常开)
7:R1B(继电器1常闭) 8:R1A(继电器1公共端)
3、 J5接线座
1 2
1:外接+12V
2:GND
4、 J6接线座
1 2 3
1:485-
2:485+
3:GND
5、 出线说明:
1、 黑线：电源地
2、 红线：+12V电源
3、 蓝线：485-
4、 绿线：485+
5、 综线：出门按钮
6、 橙线：继电器公共端
7、 粉线：继电器常开端
8、 黄线：继电器常闭端
9、 白线：+5V
10、 灰色：DATA0
11、 紫色：DATA1
以上就是道尔智控小编解答(春枫)回答关于“门禁控制器怎样更改密码”的答案，接下来继续为你详解用户（娶了疯婆娘）解答“门禁读卡器蜂鸣器一直响如何关”的一些相关解答，希望能解决你的问题！
门禁读卡器蜂鸣器一直响如何关
本文贡献者：【娶了疯婆娘】， 疑问关键字：门禁控制器的led， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案led是灯，蜂鸣器是声音，就是在刷卡时，不通的卡片，识别是否成功，控制器给不同的指令，显示不同颜色的指示，或声音。其实没什么用！一般都不接！
上文就是道尔智控小编分享贡献者：（娶了疯婆娘）解答的关于“门禁读卡器蜂鸣器一直响如何关”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续解答下文用户【一末忧伤】分析的“led控制器接线图解”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
led控制器接线图解
本文贡献者：【一末忧伤】， 疑问关键字：门禁控制器的led， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案原发布者:陈刘英小姐
控制器接线步骤：第一步：①电源线{粗红、粗黑、中粗红}粗红线接电源正极，粗黑线接负极，中粗红接电动车锁匙，简称锁匙线。电机线{粗黄、粗绿、粗蓝}相对应就可以，接上电机线后接控制器两根单独的白线，简称学习线，对接上打开锁匙，电机会自动转动，转动后说明电源和电机线一接好，学习一分钟拔掉学习线。如果不转检查是否电机或电机线问题。{后轮必须悬空不然会损坏控制器}。②霍尔线{红、黑、黄、绿、蓝}直接可以对接车上的霍尔线头，接好之后找到控制器上面的两根单独的白线，打开锁匙的情况下对接上白线，如果电机处于反转拔掉学习线，再对接上一次，正转后学习一分钟拔掉学习线，学习完成。③第二步：找到控制器上面的转把线{红、绿、黑}，务必颜色对应接。接上后发现转把能控制转动就正常。有的车转把线四根，其中一根是低电平刹车，低电平刹车不要管，可以不接。四根线应该有三根线是双色线，统一样式的，这三根就是转把线。例如{车上的红白、蓝白、黑白，灰白}红白接控制器转把上的红线，蓝白接控制器上转把线的绿色，黑白接控制器上面的黑色，转动转把如果正常即可，还有一根灰色接控制器上面低电平刹车黄黑，黄线刹车会正常。④第三步：刹车断电{黄黑}低电平刹车{紫色}高电平刹车。如果原车没有刹车断电不接，原车有刹车断电功能，用万能表电阻档位{K档}双线插头量一下，其中一根线跟电源的负极想通，就接上低电平的黑线。另外的一根接黄线上，如刚才所说转把线4根的低
