本篇文章给大家谈谈门禁系统结构，以及门禁系统结构对应的知识点，希望对各位有所帮助，不要忘了收藏本站喔。

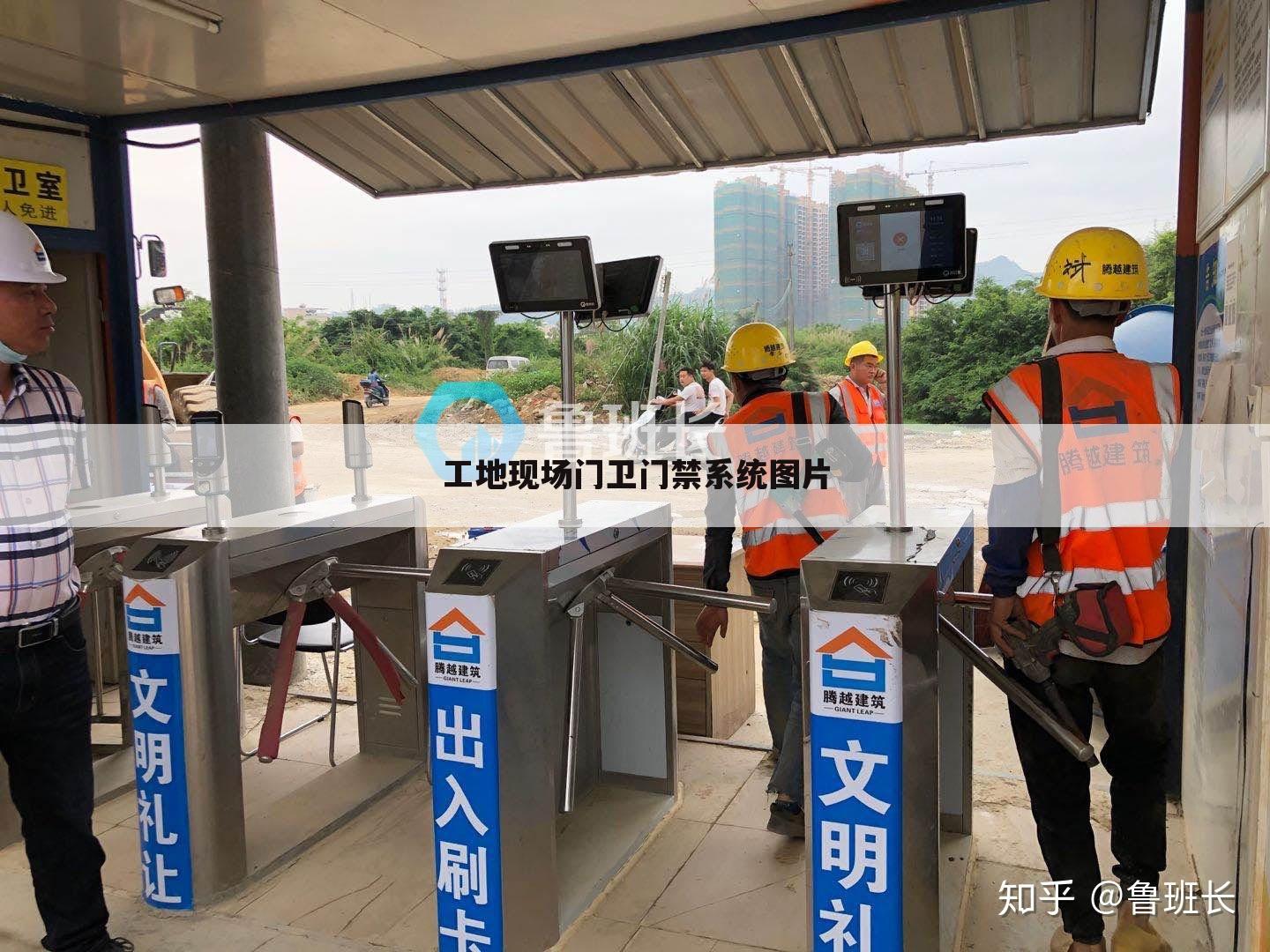

工地现场门卫门禁系统图片
本文贡献者：【谁伴孤】， 疑问关键字：门禁系统结构， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案门禁系统按进出识别方式可分为以下三大类：
1、密码识别
密码识别：通过检验输入密码是否正确来识别进出权限。
这类产品又分两类：一类是普通型，一类是乱序键盘型（键盘上的数字不固定，不定期自动变化）。
普通型：优点：操作方便，无须携带卡片；成本低。 缺点：同时只能容纳三组密码，容易泄露，安全性很差；无进出记录；只能单向控制。
乱序键盘型（键盘上的数字不固定，不定期自动变化）：优点：操作方便，无须携带卡片，安全系数稍高 缺点：密码容易泄露，安全性还是不高；无进出记录；只能单向控制。成本高。
2、卡片识别
卡片识别：通过读卡或读卡加密码方式来识别进出权限，按卡片种类又分为：
磁卡： 优点：成本较低；一人一卡（+密码），安全一般， 可联微机，有开门记录 缺点：卡片，设备有磨损，寿命较短；卡片容易复制；不易双向控制。卡片信息容易因外界磁场丢失，使卡片无效。
射频卡：优点：卡片，设备无接触，开门方便安全；寿命长，理论数据至少十年；安全性 高，可联微机，有开门记录；可以实现双向控制。卡片很难被复制。缺点：成本较高
3、人像识别
人像识别：通过检验人员生物特征等方式来识别进出。有指纹型，虹膜型，面部识别型 。
虹膜识别设备
优点：从识别角度来说安全性极好；无须携带卡片
缺点：成本很高。识别率不高，对环境要求高，对使用者要求高（比如指纹不能划伤，眼不能红肿出血，脸上不能有伤，或胡子的多少），使用不方便（比如虹膜型的和面部识别型的，安装高度位置一定了，但使用者的身高却各不相同）
以上就是道尔智控小编解答(谁伴孤)分析关于“工地现场门卫门禁系统图片”的答案，接下来继续为你详解用户（离殇From the war）回答“海康威视人脸识别门禁机”的一些相关解答，希望能解决你的问题！
海康威视人脸识别门禁机
本文贡献者：【离殇From the war】， 疑问关键字：门禁系统结构， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案人脸识别门禁机的组成部分：
1、识别模式：人脸；指纹+人脸；ID卡+人脸；ID卡+指纹+人脸；
2、识别率/误识率/识别：>99%/<0.1%/≤1s；
3、考勤功能：考勤软件/存储容量：Face考勤软件/10万条（含照片）；
4、门禁功能：韦根/开关量：WG2001NET/支持、WG2002NET/支持；
5、远程管理：Face远程管理系统；
6、一体式/分体式：支持/支持采集端和控制端内外分离；
7、设备管理：终端注册/远程管理：支持/支持远程管理和远程注册数据下发；
8、防拆卸/时间同步：支持/支持网络自动对时；
9、远程终端管理：支持网络远程多个终端管理监控；
10、视频远程监控：支持远程网络视频监控；
11、视频语音对讲：分体式支持视频语音对讲。
扩展资料：
人脸识别门禁控制系统基于先进的人脸识别技术，结合成熟的ID卡和指纹识别技术，创新推出的一款安全实用的生物识别门禁控制系统。该系统采用分体式设计，人脸、指纹和ID卡信息的采集和生物信息识别及门禁控制内外分离，实用性高、安全可靠。系统采用网络信息加密传输，支持远程进行控制和管理，可广泛应用于银行、军队、公检法、智能楼宇等重点区域的门禁安全控制。
应用领域：
1、金融行业：门禁、考勤、防尾随门、金库门
2、政府：门禁、考勤
3、教育：考生身份识别、宿舍门禁系统
4、司法机关：监狱门禁系统、武器库门禁系统
5、军队：重点区域门禁系统、武器库门禁系统
参考资料：百度百科-人脸识别门禁控制系统
以上就是道尔智控小编解答(离殇From the war)分析关于“海康威视人脸识别门禁机”的答案，接下来继续为你详解用户（╯◇╰软声猫へ叫）回答“校园智能门禁系统的优点有哪些”的一些相关解答，希望能解决你的问题！
校园智能门禁系统的优点有哪些
本文贡献者：【╯◇╰软声猫へ叫】， 疑问关键字：门禁系统结构， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案多奥智能门禁系统特点:
1. 读写器、控制机一体化集成产品，系统更稳定；
2. 多种功能合一：考勤、门禁、巡更；
3. 支持多种开门方式：密码、刷卡、远程开门；
4. 通讯方式：RS485，标准通讯距离1200米，特殊情况增加中继器可延长；
5. 联网状态下：非法闯入、门锁被破坏等情况出现时，系统会发出实时报警信息传输 到管理中心电脑；
6. 可灵活设定持卡人的开门权限、开门时间、有权开门的区域时段；
7. 可支持各种电锁；
8. 联网状态下：可选配图像抓拍及电子地图功能，刷卡时可抓拍图像并保存，可防止 代刷卡；
9. 联网状态下：中心管理系统可以遥控电锁开关；
10. 可支持多条件灵活组合查询通行记录、按不同顺序对报表数据排序、支持报表数据 打印及导出到文件功能；
11. 本系统为开放式、积木式的结构可与多奥停车场/电梯/考勤/消费/通道等智能一卡通；
以上就是道尔智控小编解答贡献者：（╯◇╰软声猫へ叫）回答的关于“校园智能门禁系统的优点有哪些”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续简述下文用户【襟上别一枝春色】分析的“门禁系统有哪些硬件组成”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统有哪些硬件组成
本文贡献者：【襟上别一枝春色】， 疑问关键字：门禁系统结构， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案门禁系统顾名思义，安装的就是能用权限控制的门，所以必须安装的一个是门，可以是电控锁门或者道闸，另一个是权限读取设备，比如读卡器、指纹机，还有相应的控制管理设备，比如门禁控制板（也有和读卡器和在一起的一体化读卡器）以及管理电脑。
门磁是和电控门配套的，不是必需的。
摄像头不是必选设备。
以上就是道尔智控小编解答贡献者：（襟上别一枝春色）回答的关于“门禁系统有哪些硬件组成”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续谈论下文用户【星辰坠入深海】分享的“门禁系统的如何分类？门禁系统的原理是什么 ?门禁系统的组成部分是什么？ 什么是门禁一体机？”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统的如何分类？门禁系统的原理是什么 ?门禁系统的组成部分是什么？ 什么是门禁一体机？
本文贡献者：【星辰坠入深海】， 疑问关键字：门禁系统结构， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案门禁系统根据和计算机通讯的方式分为 独立型门禁系统 和 联网型门禁系统。 独立型门禁系统 不能和计算机通讯，门禁权限的设置在本机的键盘或者母卡就行设置。也有一些独立门禁机是带液晶显示的辅助键盘等做卡片的授权。 独立型门禁系统的组成部分： 独立型门禁机（含读卡和控制）+ 开门按钮 + 电锁 + 电源 + 感应卡 有的还可以外接一个读卡器实现进出门都刷卡。 市面上常见的一款独立型门禁机 独立型门禁系统的优点：价格比较便宜，无需计算机知识的装修人员都可以安装。 独立型门禁系统的缺点： 安全性较差，因为控制电锁的继电器就在一体机内，不法人员无需太多专业知识就可以通过短路或者破坏独立型门禁机来进行开门，甚至有些通过强磁铁都可以吸开独立型门禁机内的继电器从而打开电锁。虽然有些厂家进行了改良，将按钮和继电器放在电源里面，但是没有从根本上提高安全系数。设置卡的权限相当不便捷，如果一个公司有多个门需要门禁时，需要挨个设置和取消，设置工作相当麻烦，而且不知道哪些门设置了什么权限。 所以，独立型门禁系统适用于 安全级别不高（防君子不防小人的场合），成本预算很低，门数不多的场合，无需快速授权和分析门禁出入记录的场合。 联网型门禁系统 能够和计算机进行通讯，通过安装在计算机上的门禁管理软件进行卡的权限的设置和分析查询门禁出入记录。电脑不开，系统也可以脱机正常运行。软件运行可以进行权限和参数的设置，可以实时监控各个门的进出情况。可以统计考勤报表等。 联网型门禁系统的组成部分： 门禁控制器 + 读卡器 + 出门按钮 + 通讯集线器 + 感应卡 + 电源 + 门禁管理软件. 备注：如果接两个读卡器，不接开门按钮，可以实现进出门都要刷卡。如果接密码读卡器，可以实现 卡+密码 功能，预防卡片被别人捡到而非法进入等。安全级别更高。带读卡器国际通讯接口wiegand26输出格式的生物识别设备（指纹仪 掌型仪等）可以取代读卡器，接控制器实现更高安全级别的门禁系统。 按照门禁控制器的通讯方式可以分为 485联网型门禁系统 和 TCP/IP网络型门禁系统 典型的485联网型门禁系统的组网方式 典型的TCP/IP网络型门禁系统 局域网组网示意图 备注：市面上除了 RS485 和 TCP/IP 外还有其他总线结构的门禁系统 例如 LAN总线等，由于这些产品市面上不多，而且有各自的优缺点，这里就不做详细说明了。 联网型门禁系统的优点：系统安全系数高，性价比好，功能强大，操作便捷，可以通过刷卡记录数据分析和管理衍生出考勤等增值功能。 其中，TCP/IP网络型门禁系统，技术更加先进，通讯更快，联网范围更广，通讯更稳定，由于价格略贵于485联网门禁系统，现在的普及度还不如485联网门禁系统，但必将在不久的将来成为联网型门禁系统的主流。 当前，门禁系统的主流和趋势都是联网型门禁系统，是 中端 高端 中高端 中低端的用户的首选。 什么是门禁一体机？ 所谓门禁一体机就是读卡和控制器合二为一的门禁控制产品，有独立型的也有联网型的，相对于 读卡器和控制器分离的联网门禁系统，其成本更低一些，但是由于控制部分外露，安全级别略低，往往用于一些公司只有一个门禁点的用户，中型和大型的多门门禁系统多半会采用读卡器和控制器分离的联网门禁系统，以满足中高端门禁用户稳定性和安全性上的需求。 一体机往往还带了键盘设置和液晶显示，能够满足国内一部分客户外观上的需求，但是由于液晶是易损配件，其稳定性 抗干扰性 等会不如读卡器和控制器分离的联网型门禁产品，进口产品（除某些台湾产品外）一般都还是采用 读卡器和控制器分离的模式。 市面上常见的几款一体机 门禁系统的原理 我们通过 人 和 计算机 来说明门禁系统的智能化原理。 智能化的东西往往由以下几个组成部分组成： 输入设备 输出设备 中央处理和记忆设备 通讯设备 人的 眼睛（获得视觉信息输入） 皮肤（触觉信息输入） 耳朵（声音信息输入）等是输入设备。 人的 手脚 等是动作的输出设备。 人的 大脑 是中央信息处理和记忆设备。 人的 口和耳朵 是通讯的接收和发送设备。 人通过 眼睛 皮肤 耳朵等信息输入器官获得信息，经过大脑的分析判断和记忆对比，再通过 手脚等动作做出想要的动作，就完成了一
以上就是道尔智控小编解疑贡献者：（星辰坠入深海）贡献的关于“门禁系统的如何分类？门禁系统的原理是什么 ?门禁系统的组成部分是什么？ 什么是门禁一体机？”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续评论下文用户【泪眼婆娑】解答的“门禁系统图标符号大全”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统图标符号大全
本文贡献者：【泪眼婆娑】， 疑问关键字：门禁系统结构， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案以前我们能看到各种各样的新闻，小偷入室盗窃，严重的还有命案发生。但自从门禁系统的大力推行，人们可以看到的是很多小区装了门禁系统后犯罪率减低了。门禁系统，确实让我们的生活变得更加的安全。而且装了门禁系统后，不仅仅能保障到我们的安全，更能阻止推销人员，阻止小广告乱贴的现象，还我们一个美好的生活环境。
下面我们就通过一张平面图来了解门禁系统：
门禁系统在智能建筑领域应用很广泛。现在人们很重视的比如出入口门禁安全管理系统，它作为新型现代化安全管理系统，集微机自动识别技术和现代安全管理措施为一体。门禁安全涉及电子，机械，光学，计算机技术，通讯技术，生物技术等诸多新技术。是解决重要部门出入口实现安全防范管理的有效措施。
门禁系统适用各种机要部门，如银行、宾馆、车场管理、机房、军械库、机要室、办公间，智能化小区，工厂等。门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。
门禁系统平面图的重要性
出门在外，平面图可以帮助我们了解陌生地方的情况；游览某个公园，平面图可以帮我们确定游玩路线；在生产中，要利用平面图进行建设；军事上，行军打仗需要平面图部署作战方案。在任何遇到危险和困难的时刻，我们只有在借助平面图，就能给自己带来很多的方便。只有当我们自己学会识别平面图，才能第一时间解救自己，从危险中逃脱。
那么门禁在平面图布置中是怎么表示的和 亿图软件 一起来学习一下！
亿图门禁系统平面图符号
植物系列
视频监控系列
启动和通知系列
墙，门，窗户和结构
CCTV摄像头系列
门禁系统平面图符号示例图
以上就是道尔智控小编解答贡献者：（泪眼婆娑）分析的关于“门禁系统图标符号大全”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续剖析下文用户【没有之后】解答的“道闸门禁系统厂家”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
道闸门禁系统厂家
本文贡献者：【没有之后】， 疑问关键字：门禁系统结构， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案门禁系统的施工要做到规范，在安装前，首先要了解整个门禁系统的结构网络、功能，设计网络布局，采用RS485联网方式或者采用TCP/IP网络方式。合理选配单门、双门、四门控制器等，这样就可以进行布线，之后再安装门禁设备。然后每个设备的安装及其连接请参考产品说明书。
门禁系统施工布线
选用合适的线材与管材，进行现场布线，包括：RS485联网通讯的布线，通讯线用于电脑与门禁控制器之间通讯的连线，选用四芯双绞屏蔽线，更远距离则选用光纤（光缆62.5/125u，多模最远距离为2.1Km）；TCP网络通讯的布线，选用超五类双绞网线，接入局域网。强电供应的布线，用于门禁控制器、锁电源等的供电。
读卡器的布线，读卡器线用于读卡器与门禁控制器的连线，选用五类双绞屏蔽线电锁的布线，电锁到控制器端口之间的线，采用两芯线，线径在1.0平方毫米。
以上就是道尔智控小编解答(没有之后)解答关于“道闸门禁系统厂家”的答案，接下来继续为你详解用户（不弃。）贡献“什么是门禁系统代理品牌”的一些相关解答，希望能解决你的问题！
什么是门禁系统代理品牌
本文贡献者：【不弃。】， 疑问关键字：门禁系统结构， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案一般门禁系统是由以下几部分组成的：
管理主机：一般在用户已有的计算机（能运行WIN98或）上安装管理软件 不查进出纪录者，可选单门一体机。
系统软件：门禁重要组成部分也是区分门禁功能是否强大完善的重要环节。
门禁控制器:门禁系统的核心部分各厂家的研发重点.
读卡器：标准W26格式或485格式品种样式繁多.
感应卡：选用符合国际标准的产品，进行初始化，并协助印刷精美的图案；
门锁：根据用户需要定购不同特征、规格、价格水平的产品特别推荐台湾凯特系列电控锁。
电源：普通电源或后备电源；
完善的系统功能 整个门禁系统实行程序化管理，系统软件除可直接统控制门锁外，具有发卡、读卡、挂失、解挂、查询、统计、自动报警等多种工能，这些功能可联网操作，也可单机操作，它反应灵敏、安全可靠、准确无误。 可靠的系统结构 门禁系统采用兼顾耐用的电控电子门锁，与管理主机、控制器、读卡器、非接触式智能卡组成一个安全、可靠的控制系统。
开门控制器通过RS-485串口与管理主机相连，开门控制器具有防冲突功能，使用无方向性，操作快、准确、便捷、门禁系统管理软件对每个开门控制器进行统一的管理，并存储记录着每个持卡人的出入信息，如开门日期、时间、序号等，还可以配备防盗报警装置，非接触式智能卡与控制器之间的数据交换通过无线电波传送，无机械性接触，从而避免了由于磨损导致的故障及触点污秽导致的数据读写失败；非接触式智能卡无裸露芯片，防潮 湿、防污染、使用寿命长； 本系统配备的备用电源可保证在停电时的正常供电。
进入方式： 1、密码进入 2、持卡进入 3、人工控制允许进入 4、多级授权 5、感应卡经过授权方可进入，可设置不同的优先权，确定持卡人可进入的门事件记录持卡人曾进入的门号、卡号及时间出门按钮动作时间。
网络控制：各个门组网控制运行
考勤管理：可根据需要随时统计、查询、打印出持卡人出勤情况
安全功能：1、丢失的卡可以挂失
2、可设定开门时间长短
3、带防拆和防盗报警功能
以上就是道尔智控小编解答(不弃。)贡献关于“什么是门禁系统代理品牌”的答案，接下来继续为你详解用户（浪羁）贡献“监狱门禁系统解决方案”的一些相关解答，希望能解决你的问题！
监狱门禁系统解决方案
本文贡献者：【浪羁】， 疑问关键字：门禁系统结构， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案该小区门禁一卡通系统分为以下几个子系统：
1、门禁管理系统
2、停车场管理系统
3、发卡管理中心
1、门禁管理系统：
门禁系统门禁共有22个门禁点，其中小区大门进、出口处安装门禁一体机SD-801B，单元门安装嵌入式门禁模块SD-818B。单元门后门安装门禁一体机SD-801B。空中花园的通道安装门禁一体机SD-801B。设计为进门刷卡开门，出门使用出门按钮开门。系统根据小区门禁点的楼层分布采用SD-818B嵌入式门禁模块及SD-801B单门禁控制器，门上安装磁力锁、门内安装出门按钮构成每个小区门禁点的门禁设备。
2、停车场管理系统：
停车场管理系统主要在小区大门出入口设置一进一出SD-618P停车场控制系统。
为了管理上的方便与系统设计的集成性，集中管理，系统共用一个发卡管理平台，系统均采用非接触式ID卡。本方案拟采用RS485进行组网，该组网方式通讯稳定安全。
该小区门禁系统的门禁组织结构图如下：
下面分别对二个系统的设计进行描述。
3．1、门禁管理系统
门禁系统由以下产品组成:
ID非接触感应卡片（卡上能印刷管理中心统一设计的图案）
嵌入式门禁模块（SD-818B）
单门门禁一体机（SD-801B）
发卡器（如SD-301B）
磁力锁
专用电源（12V／3A）
通讯集线器（SD-300S）
管理工作站（安装门禁、停车场管理软件）
3．1．2．4、系统容量及分布情况
门禁系统门禁共有22个门禁点，其中小区大门进、出口处各安装一台门禁一体机SD-801B，一楼四个单元门安装四台嵌入式门禁模块SD-818B。并在四个单元门后门安装四台门禁一体机SD-801B。在旁边上空中花园的通道为一个，安装门禁一体机SD-801B。二楼共有四个单元门，分别安装四台嵌入式门禁模块SD-818B.并在四个单元门后门安装四台门禁一体机SD-801B.进夹层门禁通道点为三个，分别安装三台SD-801B门禁一体机。设计为进门刷卡开门，出门使用出门按钮开门。系统根据门禁点的楼层分布采用SD-818B嵌入式门禁模块及SD-801B单门禁控制器，门上安装磁力锁、门内安装出门按钮构成每个门禁点的门禁设备。
系统每个门禁点采用一个SD-100S专用电源进行供电。
各门禁控制器经RS485总线组网后连接至管理中心，再经过SD-3000S转换为RS232信号接入管理电脑的串口，实现与管理电脑的通讯。
3．1．3、门禁系统功能介绍
智能卡门禁管理系统的基本功能是：用智能卡代替传统的人工查验证件放行、用钥匙开门的落后方式，系统自动识别智能卡上的身份信息和门禁权限信息，持卡人只有在规定的时间和在有权限的门禁点刷卡后按密码，门禁点才能自动开门放行允许出入，否则对非法入侵拒绝开门并输出报警信号。由于门禁权限可以随时更改，因此，无论人员怎样变化和流动，都可及时更新门禁权限，不存在钥匙开门方式时的盗用风险。同时，门禁出入记录被及时保存，可以为调查安全事件提供直接依据。
门禁管理系统是OSD非接触式ID/IC卡一卡通系统的主系统之一，它实现人员出入权限控制及出入信息记录。
当人员进门时只需持卡靠近读卡器进行读卡，读卡器接触到IC卡信息后，门禁控制器首先判断该卡号是否合法，人员再输入密码进行验证，如都合法则发出“滴”一声，绿灯点亮，同时开锁，并将该卡号、日期、时间等信息保存以供查询。否则门不打开，红灯亮，蜂鸣器发出“滴滴”两声。
根据大楼的安全情况特点，门禁控制器之间采用工业现场总线RS-485进行通讯，同时保证在管理主机故障或通讯中断的情况下门禁控制器能维持门禁正常运行。
对不同的部门人员授予不同的权限功能。通过此功能，便可解决重要地点只有经过授权，人员刷卡后才能出入，未经授权的人员则刷卡无效，不能进出。
下面以标准版单门控制器的基本功能为基础简述门禁系统的主要功能：
（1） 能外接两个非接触卡阅读器，无内置阅读器
有双向防雷及TVS管保护，经高温老化，100％防潮
（2） 最多登记2500个不同用户；
用户非接触卡号（5字节）
用户ID（4字节）
用户有效期
用户个人密码（4位数）
用户分类（一般用户，特殊用户VIP，VIP不受进入时段限制）
用户准进时段限制
（3）支持多种方式开门
刷卡开门
刷卡+用户密码（键盘）
用户号（键盘）+用户密码（键盘）
电脑联网遥控（RS485命令）开门
手动按钮开门（室内，或免起身）
时间段常开门（上班时段、开会时段等）
消防报警强制开门
（4）支持RS485联网
参数设定
用户管理
资料收集
实时监控
遥控开门
通讯规范符合国家电讯总局制定标准YDN023-1996
（5）进入时段控制
A按工作日 / 节假日管理进入时段
工作日：可以设入4张准进时段表，对应不同的用户
每张表有4个不同的准进时段；
节假日：每星期可以设定：无休息日，或任一天，或任意两天为休息日；
法定节日可设定64组（天）：XX月XX日；
例如：1月1日，5月1日，12月25日等。
可以设入1张节假日准进时段表，有4个不同的准进时段；
B 按星期（星期一 至 星期日）管理进入时段
(6) 用户的存储结构
在门禁主机内的每一个用户（有权限开门的人），都有一条标识结构
用户ID号
：4字节
用户个人密码 ：4位数
持卡号码 ： 5字节
有效期 ： YYyy:mm:dd
权限描述 ： 1字节
备注1
： 若干字节
在系统中“一个用户”只能有一个ID号（或叫用户编号），他（她）自定义“个人密码”4位数。
门禁系统业务流程
在各主要门禁出入口安装带密码键盘智能卡感应器、门禁控制器和电子门锁，并通过计算机和门禁管理软件对允许进出各门禁的人员进行授权，包括每个人被允许或禁止在何时出入何门禁。
持卡者进门或出门时，将智能卡接近智能卡感应器，智能卡内身份信息和门禁权限信息被传入门禁控制器中，门禁控制器判断其合法性和有效性，持卡者再输入密码进行验证，对合法有效刷卡及所输入密码正确时，门禁控制器输出开门信号到电子门锁，门被自动打开，对于非法或无效卡，或卡片有效而密码错误，或卡片无效密码正确，门禁控制器均拒绝开门。对于单向控制门，出门时只要按动出门按钮，门禁控制器将自动开门。
当非正常或暴力开门时，门磁开关信号输入到门禁控制器内，门禁控制器输出报警信号，以声光信号报警。
门禁控制器还可接收消防报警联动信号，当出现事故时，门禁控制器强行开放门禁，允许人员快速疏散。
其它扩展部分
开门按钮用于只需单向刷卡控制的门（如一般办公室门），或需要远程手动控制开门的场合（如前台接待室大门、总经理办公室），该信号接通时门禁自动开启，无需刷卡。遥控开关也可用作备用开门按钮。
门磁开关用于检测门的开闭状态，实现门禁连锁控制和异常报警检测。
当门禁控制器检测到异常刷卡或门状态异常时，可以输出一个报警信号给报警器，如声光报警器、警铃等。
当门禁控制器与计算机的距离超过规定值时，需要加通讯中继器以延长通讯距离。
发卡器用于对智能卡的数据格式和内容的初始化、使用过程中对卡内数据的查询和更改、卡回收等操作，如果只单一建立了智能卡门禁管理（子）系统，则至少需要一台发卡器，如果是多应用的一卡通系统，智能卡门禁管理（子）系统，可以公用发卡器。
1．4、门禁系统的功能目标
（1） 以非接触卡代替机械钥匙，管理中心授权才能使用；
（2） 卡片的发行、授权、注销、回收等管理功能；
（3） 刷卡开门；
（4） 保安室“手动按键放行”；
（5） 消防联动报警开门；
（6） 断电后由UPS电源供电，能支持8—12小时；
（7） 开门记录，汇总到电脑产生报表；
（8）联动监控：
1）对于重要区域，可以安装有闭路电视监控系统。使用感应卡片开门时，可以联动开启闭路监控人像拍摄（CCD摄像装置），实行电子图像比对，而由保安监控室比对确认后，远程放行进入。
例如：贵重物品、仪器、贵重元器件保存区的进入。
2）发生紧急事故时，控制器联动时能自动将门关闭（可设置），临时取消开门允许，以保证
该区域不被“乘虚而入”“乘火打劫”；例如财务室、贵重物品仓等区域。
3）紧急事故时，控制器联动时能自动将门打开（可设置），实现消防联动响应功能而放行。
例如：一般办公室门、过道门等。
（9）自动报警：
1）非授权卡片刷卡不能开门；
2）门被非正常打开/或未正常关闭；
3）室内红外报警或烟雾报警系统会自动报警；
（10）查询功能:
管理部门可根据需要随时在查询系统上查询各区域门禁的详细记录。并可随时打印出来。各部门也可以根据需要，随时查询本部门员工的出入门状况。
（11）紧急驱动：
如楼梯门可设在紧急情况下，自动开启，以便人员及时疏散，确保人身安全。
3．1．5、门禁管理系统结构图
下面以一楼单元门后门为例。讲述以SD-801B为门禁点的系统网络安装图：
1．6、门禁系统主要设备介绍
3．1．6．1、门禁控制器
SD-818B嵌入式门禁模块：
SD-818B
SD-818B嵌入式单门门禁一体机是我司最新开发的高端创新产品之一，结合专业厂家多年的门禁设计经验及高可靠的防雷技术，选材精良，全力打造的、一款几乎完美的高档嵌入式模块。具有超大存储空间、时段管理、可外接密码键盘阅读器、三级防雷保护、高品质可拆卸接线端子等优点。应用领域：高档智能小区、。
主要技术参数：
1、内嵌式模块设计。尺寸85x55x13mm,方便与对讲系统整合。定位孔间隔：长81、60mm宽52、50mm
2、可脱机或联网使用，脱机可存储2500张用户卡与5000条读卡记录。
3、备按钮、门磁等输入接口。输出接口为：开关量、
4、RS485通讯方式。通讯距离可达1200米，一条总线可接挂255个控制器。
5、用跳线进行RS485总线终端匹配电阻设置，方便现场应用；
6、设备地址拨码设计，现场设置灵活；
7、内置高精度实时时钟，读卡时间精确到秒；
8、时钟保护电池可反复充电使用，使用寿命长；并可用跳线选择断开或闭合；
9、支持电脑远程开门功能，具有实时监控功能。
10、采用最新的铁电存取技术，读写块、使用寿命长（单字节读写达100亿次），数据断电保存10年；
11、读卡距离：6-10CM；工作电压9－12V；
12、可根据用户的要求定做模块的尺寸和添加特殊功能
13、两级电源稳压保护缓冲，可适应对讲厂家的12v-18v直流供电。
14、先进的RS485防雷保护电路设计，免除后顾之忧。
15、现场可调性：波特率19200和2400可选（根据现场距离和需要），可更好适应现场远距离通讯；
16、带看门狗电路设计，系统永不死机；
17、采用工业级芯片设计，可适应高、低温环境应用；
18、表面贴装工艺，精密、美观、安全；
SD-801B：
SD-801B
技术参数：
内置一个ID读头，并可外接一个标准维根感应头，可登记2500个不同用户，可保留最新记录15000条
支持多种方式开门：刷卡开门、远程遥控开门、按钮放行等
支持RS485/RS422联网，环境事件监控记录：门磁、红外、消防联动等
8位拨码开关SW1：用于选择门禁的通信地址码
有输入/输出的抗干扰保护，表面防霉、防潮处理
工作温度：10℃-55℃；工作湿度：<98% 电源：DC10V-24V（推荐DC12V），功率小于1W
3．1．6．2、发卡器
SD-301B
SD-301B ID卡发卡器是一款超薄超小，标准RS232输出格式，带ESD保护的高性能感应阅读器。主要用于后台发卡器以及有RS232接口的控制器作辅助读卡设备，特点就是外形美观，刷卡反应快，性能稳定。
性能参数：
外形尺寸：62MM（宽）X 105MM（高） X 13MM（厚），流线型设计外形美观；
重 量：55克；
颜 色：乳白色；
电 源：直流 9—12V 供电，静态电流（待机）:≤50 mA，动态电流（刷卡）: ≤100 mA；
工作频率：13.56MHZ；
支持卡类型：MIFARE-1,MIFARE-L；
刷卡反应：小于0.1秒；
刷卡距离：50—80毫米（与卡的质量有关）；
输出接口：标准RS232方式，接口兼容EIA/TIA之RS232标准，+/-15KV ESD保 护（即静电放电抑制），传输速率固定为9600BPS；
传输距离：最远 15米；
工作环境：-10℃到55℃，相对湿度为5% 到 95%，线路板100% 防潮处理；
工作状态：声光指示工作状态，待机亮绿灯，刷卡闪红灯及响声。
3．1．6．4、通讯转换器
SD-300S通讯集线器：
SD-300S
SD-300S RS485 网络集线器是专门为扩展RS485通信能力、延长通信距离以及便于组网而设计的，
性能参数：
接口兼容EIA/TIA之RS232C和RS485标准；
一路光隔离RS485（采用美国MAXIM公司之MAX1480B高性能光隔离芯片），方便与下一个SD-3000S设备或与距离远、干扰大的位置之设备连接，提高通讯的稳定性；
通讯速率：4800/9600/19200/38400BPS 可通过跳线设定，出厂缺省为9600BPS；
通信格式：1起始位，8数据位，1停止位，无校验位，支持国家邮电总局YDN023-1996标准。
宽范围供电：直流8—35V，功耗小于3瓦；
接口保护措施：+/-15KV ESD静电放电保护，瞬态过压600瓦保护（即浪涌抑制）；
每路通讯距离最大为1200米；
使用环境：0℃到55℃，相对湿度为5% 到 95%，产品有防潮处理适合比较恶劣的环境工作；
外形尺寸：10.5CM[宽]X18CM[长]X3.5CM[厚]；
3．1．6．5、放行按键
用于室内．前台、保安室, 在访客到来时按键开门，领导房间亦可接遥控器遥控开门。
3．1．6．6、电控锁
A、单门磁力锁：
主要技术参数：
类 型 单门磁力锁
承受拉力 280公斤
工作方式 断电开门
工作电压 12VDC/24VDC
工作电流 270mA/460mA
消耗功率 3.3W/5.5W
信息反馈 Yes
指 示 灯 Yes
使用温度 -65℃ to +200℃
使用寿命 2.65万小时
安装规格 挂装式/嵌入式
产品特点 吸力强，无剩磁，适用与所有材质的
B、双门磁力锁：
磁力锁
锁体尺寸：长500x宽42x高24(mm)
铁板尺寸：长180x宽38x高11(mm)
承受拉力：280Kgx2 (600lbs)
工作电压：DC12V/DC24V
工作电流：DC12V/480mA DC24V/240mA
信号输出：门状态侦察信号输出
延时功能：0、3、6、9秒
安全类型：断电开门
防护性能：内置反向突波保护功能
开门方式：90度开门
适用门型：木门、玻璃门、金属门、防火门
权威认证：欧盟CE认证、中国公安部MA认证
3．1．6．7、UPS电源（可选配件）
SD-1000B：
SD-1000B
UPS 电源是保证在断电时，门禁系统继续保持正常使用。
AC220V转DC12V，2Ah，铁盒装，停电可供门禁或考勤类产品使用10小时，安全可靠。
3．1．7．1、安装配件
常规配置包括：门禁主控制器、读卡器、电控锁、出门按纽、电源等常规配置外，为配合管理需要，可增加下列安装配件，安装配件的作用如下:
门磁:实现对 “门”的开关自动监控,当“门”非正常打开时，控制器不仅产生记录，还可以通过吸合“报警继电器”对远程（例如：保安室）报警；
红外线（或热释电红外场、或雷达区域监视感应器）：实现对监控区域的“非法侵入”的报警，如同上述，不仅产生记录，还可以通过吸合“报警继电器”对远程（例如：保安室）报警；
遥控器：配合门禁安装，可遥控开门；
闭门器：人员进入房间或离开后门可自动关闭。
1．8、门禁系统的安装
3．1．8．1、工程布线
从“管理中心”电脑位置出发，布UTP（8芯双绞电脑网络线）到所有需要安装门禁主机之位置天花上方（走金属管20毫米——消防要求；或塑胶线槽，沿天花吊顶走明线或剔墙走暗装），在其“上方”留86标准接线盒，再由“接线盒”剔墙而下暗埋线管（20毫米金属/或塑胶）到门边，离门边留25CM到35CM距离，离地面留130CM---140CM，视内装修整体设计的统一“标高”而定，选好位置留暗装86暗盒。
1．8．2、线材选择
系统所选用线的情况可大体分为三类：
1、外接220V电源所使用线型为一般线径1.5mm的三芯电源线；
2、外接12V电源所使用线型为一般线径1.0mm 二芯电源线；
3、RS485网张采用标准8芯UTP线。
1．9、门禁管理系统软件功能
1、系统运行数据库：
数据库服务器：MICROSOFT SQL Server 2000
2、运行系统：
操作系统：MICROSOFT windows2000/windowsXP
3、应用程序：
采用Delphi、Power Builder……等。
4、软件主介面：
5-5、软件功能简介：
1）、系统设置：系统须先经过设置，才能对联网门禁机进行正常联机操作，含通信端口设置、门禁机参数设置等。门禁操作：含门禁机初始化、下载/读取系统时间、远程开关门锁、下载密码、开门权限、下载开放/管制时区、下载显示信息、读取通行记录、下载开门时间、下载开门密码等操作。
2）、系统备份：用于备份门禁系统用户通行记录及相关设置参数。
3）、数据恢复：用于当系统数据损坏时恢复最后备份数据，主要恢复用户通行记录和一般设置。
4）、查询管理：进出记录查询、用户资料查询、员工报表查询、系统运行日志查询。
5）、启动/关闭实时监控功能：实时监控界面可以让用户浏览进出记录和各信息点状态情况。
6)门锁状态监控：能在软件上知道现在门是打开的还是关闭的状态。
以上就是道尔智控小编解答(浪羁)分析关于“监狱门禁系统解决方案”的答案，接下来继续为你详解用户（欧阳蛋蛋）回答“深圳智能物联门禁锁应用方案”的一些相关解答，希望能解决你的问题！
深圳智能物联门禁锁应用方案
本文贡献者：【欧阳蛋蛋】， 疑问关键字：门禁系统结构， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳答案门禁, 又称出入管理控制系统，是一种将信息技术、电子技术和机械锁有机地结合在一起，对进出人员进行适当级别的权限鉴别，并进行相应控制的数字化管理系统。本方案设计的门禁系统是基于非接触式感应SM1卡识别技术，由管理系统、控制器、感应式读卡器、电子锁等组成的一个功能强大的智能型网络门禁系统，人员手持一张合法的感应式SM1卡即可通过SM1卡识读设备自动控制授权允许开启的电子锁。门禁系统取代传统的机械锁匙，减少钥匙管理的麻烦，有效地避免钥匙流失。同时可记录、查询进出人员信息，与普通机械锁有着无法比拟的优越性。
1.使用安全
机械锁因为部分在外，通过钥匙或其他工具可以轻易开锁进入。而IC卡门禁系统是通过传递加密的数字信息，由控制器控制电控锁的开与闭。
2.管理安全
机械锁的钥匙非常容易遗失或流出，为了安全，须将锁更换。而IC卡门禁系统只需将遗失的卡挂失或取消权限即可。
3.使用方便
一张卡可以代替系统内所有钥匙，只要对一张卡授权，该卡即可通行所有授权进出的区域。不必携带一大串钥匙，开门时寻找钥匙的麻烦。
4.管理方便。
省去了配置钥匙、分配钥匙的麻烦。只需通过权限设置，轻松规划人员出入权限。通过管理软件随时查看各区域人员进出情况。
5.系统灵活
附加的功能更是普通机械锁无法做到的，如规定允许通行时间，在非允许时间内即使有钥匙也不能通行，更进一步提高安全性。与其他系统联动，提高了系统的灵活性。
6.管理科学
系统真实地记录进出人员进出时间、地点等情况，可随时查询控制区域的人员情况。
所以，感应式卡门禁系统的应用得到迅猛的发展。 2.1 门禁系统控制原理
门禁系统单元门禁的组成如下图：
门禁系统主要由管理系统、控制器、读卡主机三层组成。管理系统负责人员管理、授权、数据采集、统计、分析等。持卡人将卡在读卡器感应区快速晃动一次，读卡器就能感应到有卡并将卡中的信息（卡号）发送到主机，主机进行检查卡合法性，然后决定是否进行开门动作。
门禁系统可以在线工作，也可脱机工作。在线工作时，可实时将刷卡数据上传到系统，以供监控、查询。脱机工作时，将刷卡数据保存在本地，待连接到网络后将数据上传给电脑处理。
2.2 网络结构
门禁系统根据需要，由多个单元门禁构成。根据建筑结构和用户需求，以达到方便管理的目的，每个单元门使用两个读卡主机，进出都要求刷卡，一个独立的建筑物内的控制器之间使用RS485连接成一个网络接入或通过TCP/IP转485网络后接入网络服务器，其他异地或远程的控制器可以采用TCP/IP控制器接入以太网，再与管理系统电脑连接，如下图所示。
关于[门禁系统结构,门禁系统结构]的介绍到此就结束了，不知道你从中找到你需要的信息了吗 ？如果你还想了解更多这方面的信息，记得收藏关注本站。
