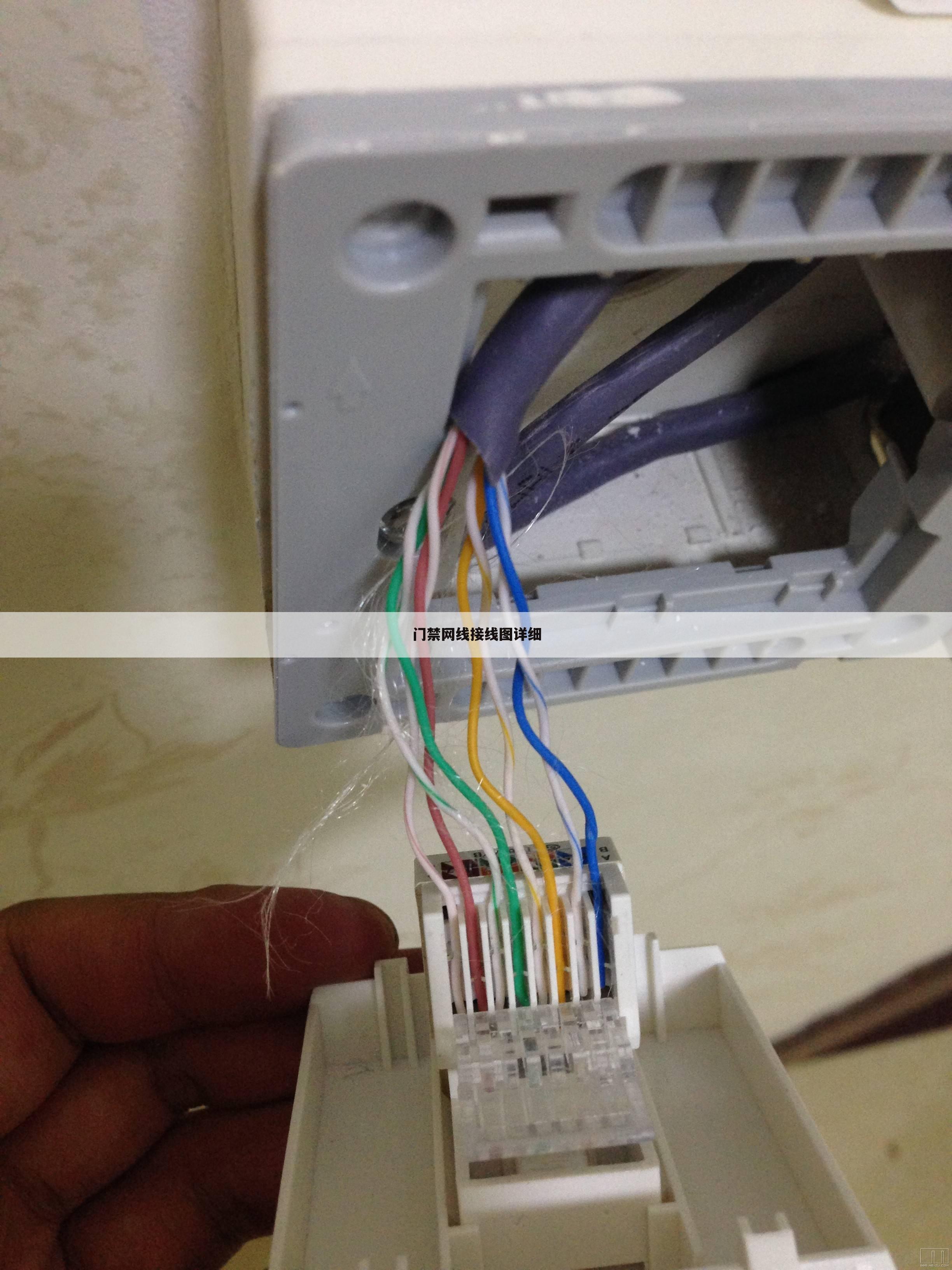

门禁网线接线图详细
贡献用户名：【紫陌未央，笔触琉璃】 ，现在由道尔智控小编为你讲解与【网线门禁盖子】的相关内容！
答1、门禁系统联网一般有RS234、RS485、TPC/IP常见联网方式，可以根据说明书的说明进行相应的操作。
2、门禁配套设备还有读卡器（读头），红外输入、门磁输入、手动开门按钮、报警输入和输出、继电器输出等。可以根据现场要求来确定接那些设备。不是什么功能都要接上，如现在现场要实现这样一个单门功能：方向进是刷卡开门、方向出是用出门按钮。设备只要有单门控制器（RS485联网方式）、读卡器（维根输出）、出门按钮、电控锁、RS234转RS485转换器。那就只需要把控制器和读卡器电源线接上，通过控制器的继电器来控制电控锁(接到常开或常闭），出门按钮接入到单门控制器的相应接线柱上（一般是和地短接）。即可。如果要和电脑软件联网（目的是为了查看开门记录、授权操作、查看报表等等直观的门禁数据），只要将单门控制器上的对应接线柱（一般是RS485+/A，RS485-/B表示)。OK。
3、CAT5E，好像是一种线材吧，门禁设备对线材的要求就是：电源线是多芯0.5。RS485线用网线中的一对即可（双绞）（专用485线超贵）。其他的都可以用网线（如手按钮，门磁，红外等），维根可以用电源线，也可以用网线。
个人观点，供参考。有问题可以加Q聊：419177395.
以上就是道尔智控小编解答(紫陌未央，笔触琉璃)解答关于“门禁网线接线图详细”的答案，接下来继续为你详解用户（背叛）贡献“门禁电源线连接方法”的一些相关解答，希望能解决你的问题！
门禁电源线连接方法
贡献用户名：【背叛】 ，现在由道尔智控小编为你分析与【网线门禁盖子】的相关内容！
答门禁加遥控器，只需要将遥控控制器的电源接在门禁机电源输出的12v上（一般控制器是采用12v电源的，如果不是就需要加dc-dc转换器），遥控控制器输出的开关继电器接点，一端接12v，另一端与门禁到电插销（或者是电磁铁）输出点并联，这样门禁与遥控器都可以开关门了。
以上就是道尔智控小编解答(背叛)解答关于“门禁电源线连接方法”的答案，接下来继续为你详解用户（温馨ゝ城堡）贡献“门禁系统布线实物图”的一些相关解答，希望能解决你的问题！
门禁系统布线实物图
贡献用户名：【温馨ゝ城堡】 ，现在由道尔智控小编为你分析与【网线门禁盖子】的相关内容！
答布线规范：
220V交流电源线：必须用三芯电源线，线截面积在1.0平方毫米，一定要接地。
读卡器到门禁控制器的线：建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED线），数据线Data1、Data0互为双绞更好。线截面积建议0.22平方毫米。最长不可以超过100米。屏蔽线接控制器的GND。加粗或者双股合一股给读卡器供电，有助于提升读卡器的性能。（也可以采用其他多芯屏蔽的五类线）
按钮到门禁控制器的线：建议采用两芯线，线径在0.3平方毫米。也可以采用网线。
电锁到门禁控制器的线：建议使用两芯电源线，线截面积在1.0平方毫米，如果超过50米要考虑用更粗的线，或者多股并联，最长不要超过100米。
门磁到控制器的线：建议选择两芯线，线径在0.22平方毫米，也可以采用网线，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警、互锁等功能，门磁线可不接。
通讯线：(门禁控制器到门禁控制器，门禁控制器到电脑)
TCP/IP结构门禁系统传输快、扩展方便、布线方便，建议有条件的用户尽量采用TCP/IP结构门禁系统。
1、TCP/IP通讯方式的系统：和电脑网络的布线的方法一样，控制器到HUB(交换机)用普通网线，距离最好要小于100米，越长对线的质量要求越高。建议使用有品牌的网线。
2、RS485通讯方式的系统：控制器到控制器之间，以及控制器到转换器的线，建议使用8芯屏蔽双绞网线，线径在0.22平方毫米，485+和485-一定要互为双绞，其它6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。如果超过请选用485HUB或者中继器来改善通讯环境。控制器和控制器的连线必须是一个连一个的手牵手的总线结构，不能分叉或者有星型连接。
注意事项：
1、所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。
2、虽然控制器具备了良好的防静电、防雷击、防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。
3、建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。
4、请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。
5、不建议您擅自对接其他附加设备，所有非常规的操作，请务必先于我公司工程师沟通。
6、不要将控制器和其他大电流设备接在同一供电插座上。
7、读卡器、按钮的安装高度是距地面1.45米，可以根据客户的使用习惯，适当增加或者降低。
8、控制器建议安装在弱电井等便于维护的地点。
9、接线端子注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障。
上文就是道尔智控小编分享贡献者：（温馨ゝ城堡）贡献的关于“门禁系统布线实物图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续述说下文用户【容我爱你可好】分享的“门禁系统的门禁卡和网线的接线方式如何接？ 就是8根网线所对应的（红黑白绿）这四根线如何接”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统的门禁卡和网线的接线方式如何接？ 就是8根网线所对应的（红黑白绿）这四根线如何接
贡献用户名：【容我爱你可好】 ，现在由道尔智控小编为你详解与【网线门禁盖子】的相关内容！
答门禁控制板连读卡器还是连通讯？
读卡器的话一般4颗线就好了，2根电源，2根读卡控制线，看读卡器上标志跟控制板上标志就可以。
如果是连通讯的话，用网线是用TCP/IP通讯，就是普通的网线连接。
以上就是道尔智控小编解答(容我爱你可好)贡献关于“门禁系统的门禁卡和网线的接线方式如何接？ 就是8根网线所对应的（红黑白绿）这四根线如何接”的答案，接下来继续为你详解用户（带刀爷们儿）解答“各种门禁系统接线详细图解”的一些相关解答，希望能解决你的问题！
各种门禁系统接线详细图解
贡献用户名：【带刀爷们儿】 ，现在由道尔智控小编为你分析与【网线门禁盖子】的相关内容！
答连接方法：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
拓展资料：
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。
3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。
4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
以上就是道尔智控小编解答(带刀爷们儿)分析关于“各种门禁系统接线详细图解”的答案，接下来继续为你详解用户（丿书香丶名第）贡献“门禁怎么接线”的一些相关解答，希望能解决你的问题！
门禁怎么接线
贡献用户名：【丿书香丶名第】 ，现在由道尔智控小编为你分析与【网线门禁盖子】的相关内容！
答为了确保人身安全，门禁接线过程需要在关闭所有电源的情况下进行。
1、先给门禁电源接220V的电。
2、接好220V电压后再来看看门禁电源的接线端口。
3、以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线，如下图。
4、红色线接NC，黑色线COM，首先把12V电源线接。
5、红色是12V正极，黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线，GND跟PUSH，下图。
8、这就接好了开门按钮这头接的是GND跟PUSH，门禁接线完成。
以上就是道尔智控小编解答(丿书香丶名第)解答关于“门禁怎么接线”的答案，接下来继续为你详解用户（好戰↘分子）贡献“门禁能刷卡不能呼叫”的一些相关解答，希望能解决你的问题！
门禁能刷卡不能呼叫
贡献用户名：【好戰↘分子】 ，现在由道尔智控小编为你详解与【网线门禁盖子】的相关内容！
答如果门禁是485通讯的你的要再买一个转换器才可以，不过现在的门禁系统都是TCP联网的了，直接连网线就可以了，安装方便，或者是用带WIFI功能的机器，这样你更加不用布线了，直接连上WIFI 就行#@熙南￥%@#@门禁系统
以上就是道尔智控小编解答(好戰↘分子)分析关于“门禁能刷卡不能呼叫”的答案，接下来继续为你详解用户（栀晚鸢乱）解答“门禁需要用什么线”的一些相关解答，希望能解决你的问题！
门禁需要用什么线
贡献用户名：【栀晚鸢乱】 ，现在由道尔智控小编为你讲解与【网线门禁盖子】的相关内容！
答门禁要拉几条线？你是想问门禁系统应该怎么布线？
一般不联网门禁布三根线
1门禁电源到门禁锁1条线，2门禁电源到门禁机1条，3门禁开关到门禁电源1跳线，前台需要开关还需要门禁电源到前台1条线。4如需要考勤还要从门禁机或门禁电源到考勤电脑上一个网线。
不同门禁控制器布线方法和要求不同，对线材的要求也不一样。有的是网线有的是电源线。
