今天道尔智控就给我们广大朋友来聊聊门禁一体机门铃怎么接线,以下7个关于门禁系统一体机门铃线怎么接的观点希望能帮助到您找到想要的答案。

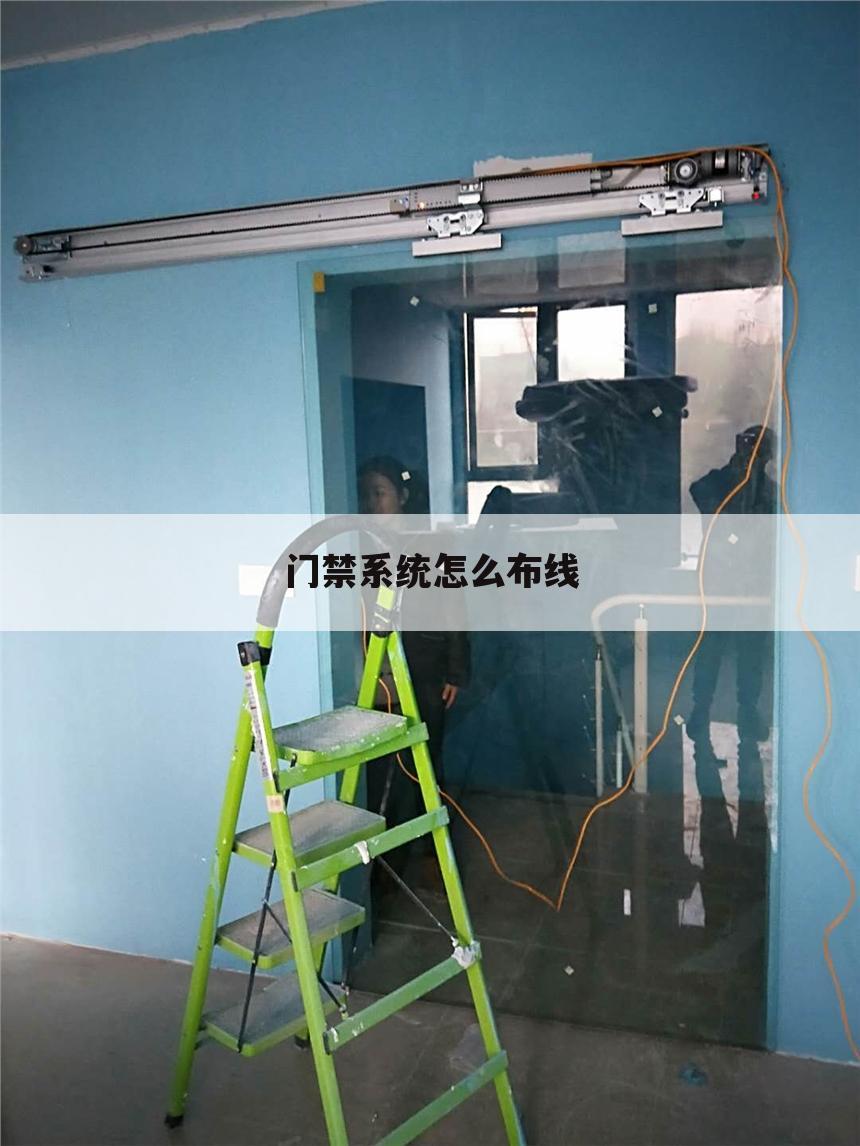

门禁系统怎么布线
热心用户提供：【酗酒】 ，解答(门禁一体机门铃怎么接线)的问题，欢迎阅读！
答连接方法：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
拓展资料：
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。
3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。
4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
上文就是道尔智控小编分享贡献者：（酗酒）贡献的关于“门禁系统怎么布线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续述说下文用户【木槿昔年】贡献的“海康门禁一体机接线图”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
海康门禁一体机接线图
本文贡献者：【木槿昔年】 ，解答(门禁一体机门铃怎么接线)的问题，欢迎阅读！
答我搞啦几套，心得是，只用3个接点就好，+12 GND PUSH1, 其他全部不要， 电源，门禁，电所，都有这三处的，（电锁内，除啦+12 GND , PUSH1 可以接 -K, 或 -L 各厂家不同，反正就是那个带负的， 然后电锁内接线柱要将 +12搭条线连通到+K 或 +L 各厂家不同，反正就是那个带正的，因为，电动部分（比如电锁，多是接受弱负信号为启动电机信号的），不接这段线，电驱动部分是不动作的，另外就是，电锁或电机需要比较大电流驱动，最好少用网线(线径太小，电流不够，锁纹丝不动，我还以为锁烧啦），开门器，就GND出，PUSH1回就可以，也可以PUSH1出，GND回，都一样行的，开门器就网线都行，只是提供信号给门禁
以上就是道尔智控小编解答(木槿昔年)回答关于“海康门禁一体机接线图”的答案，接下来继续为你详解用户（Deeplove深爱）贡献“人脸识别门禁电磁锁接线实物图”的一些相关解答，希望能解决你的问题！
人脸识别门禁电磁锁接线实物图
热心用户提供：【Deeplove深爱】 ，解答(门禁一体机门铃怎么接线)的问题，欢迎阅读！
答门禁通常接线方式：
整个门禁系统12V、GND肯定是接门禁电源的+12V、GND，如果没有门禁电源，采用开关电源也是一样。
门禁电源上的COM、NO、NC是用来连接锁的，断电开门的锁连接NC(电磁锁)。通电开门的锁连接NO(电插锁)。通常COM在电路板内部已经连接到+12V。
门禁一体机/门禁控制器上的COM、NO、NC是用来控制门禁电源的。通常COM在电路板内部已经连接到GND。NO接到门禁电源上的PUSH。
出门按钮一端接到GND，一端接到门禁一体机/门禁控制器上的PUSH。其实出门按钮接到门禁电源的PUSH也是可以用的，但是这样按下出门按钮，一体机是不知道的，有的一体机可以记录开门信息，不利于后台管理。
外接刷卡器，一般需要接4根线，12V(红)、GND(黑)、D0(绿)、D1(白)，接到门禁一体机/门禁控制器上。
门铃，接到门禁一体机/门禁控制器上。门铃一般需要4根线，12V、GND、另外两根信号线。信号线短接一下就发出门铃声。
门磁开关，接到门禁一体机/门禁控制器上。门磁开关两根线，没有正负之分，门打开了或者未关好都会有开关量反馈给门禁控制器。
其它火灾报警、RS485、网口根据实际使用情况选择。
门禁推荐深圳捷易产品，捷易科技人脸识别门禁机采用嵌入式Linux系统开发的双核CPU，运算识别又快又准，系统稳定性强；加上等级15KV进口ESD防护管、进口品牌看门狗芯片，确保强磁强静电状态下产品不死机，增强机器的防死机性能，保障人脸识别门禁设备全天候高速稳定运作。
以上就是道尔智控小编解答(Deeplove深爱)分析关于“人脸识别门禁电磁锁接线实物图”的答案，接下来继续为你详解用户（卫馨）分析“中盛门禁考勤一体机说明”的一些相关解答，希望能解决你的问题！
中盛门禁考勤一体机说明
热心用户提供：【卫馨】 ，解答(门禁一体机门铃怎么接线)的问题，欢迎阅读！
答一般都很简单，电源上有PUSH
GND
12V三个端子，把门禁的电源输入接12V
GND,信号输出接PUSH
GND就可以了
上文就是道尔智控小编解答贡献者：（卫馨）解答的关于“中盛门禁考勤一体机说明”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续热议下文用户【暗处】回答的“门禁系统接线图方法”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统接线图方法
热心用户提供：【暗处】 ，解答(门禁一体机门铃怎么接线)的问题，欢迎阅读！
答NC的、GND；网线与电脑网卡网口连接： ①门禁主机上的+12V。 ⑥如需要联网的话。电控锁负端接门禁电源的GND端一般门禁系统配置、门铃接口：门禁主机。（门禁主机上开门信号标示是NO；或者接入到门禁电源的PUSH端和GND端、DATA0，还要接入RS485线（RS485通讯方式）或网线（TCP/，另一端和电脑连接。 ⑤另一端接读卡器的话，断电关锁）、GND端（门禁主机供电）接门禁电源的+12V、DATA1);IP通讯方式）与门禁主机连接。 另外门禁主机上可能还会有报警接口。 ③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端、电控锁（电插锁、门禁电源、出门按钮（或读卡器）。一般接线方式。 ④另一端接出门按钮的话、常闭锁而定），出门按钮的2根连线接到门禁主机的出门按钮端和GND端，读卡器连线接入门禁主机的对应信号端（一般接4个端子。联网的话还需要接主控电脑（安装相应软件）、电插锁）；通常接法接到NC端（通电开锁，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接。 ②电控锁正端接门禁电源的NO或NC端（视常开锁、GND端：12V，通常接NO端至接门禁电源的PUSH端）、门磁接口等（一般不接）如需要对应接入即可
以上就是道尔智控小编解答(暗处)分析关于“门禁系统接线图方法”的答案，接下来继续为你详解用户（Arrogant傲慢）解答“门禁和自动门如何连接”的一些相关解答，希望能解决你的问题！
门禁和自动门如何连接
本文贡献者：【Arrogant傲慢】 ，解答(门禁一体机门铃怎么接线)的问题，欢迎阅读！
答理论上接线方法：
自动门的红外探头一般有4条线连接自动门控制板接线端，其中两条是电源线，不用管。另外两条是控制线，在自动门控制板接线处，拆下来不再接其它设备。原来接这两条线的端子，分别接控制器继电器输出的 COM 和 NO，但实际上：
1、控制器上的继电器对电锁做了保护电路，这个保护对对自动门可能有副作用，可能会出现门开了一半就马上关闭了，或者 关了一半又打开了；
2、又因为有的自动门的两条控制线是带电压的，不是开关信号。
基于这两个原因，接自动门一定要加弱电隔离器（如下图所示），弱电隔离器可以解决这两个问题。
以上就是道尔智控小编解答(Arrogant傲慢)贡献关于“门禁和自动门如何连接”的答案，接下来继续为你详解用户（萿著好蔂吖）回答“台式机线路怎么连接”的一些相关解答，希望能解决你的问题！
台式机线路怎么连接
本文贡献者：【萿著好蔂吖】 ，解答(门禁一体机门铃怎么接线)的问题，欢迎阅读！
答门禁系统由由门禁一体机，门禁专用电源，电锁，出门按钮组成，门禁一般只用3条线连接到电源，12V+，GND，PUSH（信号输出）。
电锁和出门按钮可以的话，都连在门禁专用电源上，走线不方便的话就把按钮接直接在门禁上。
