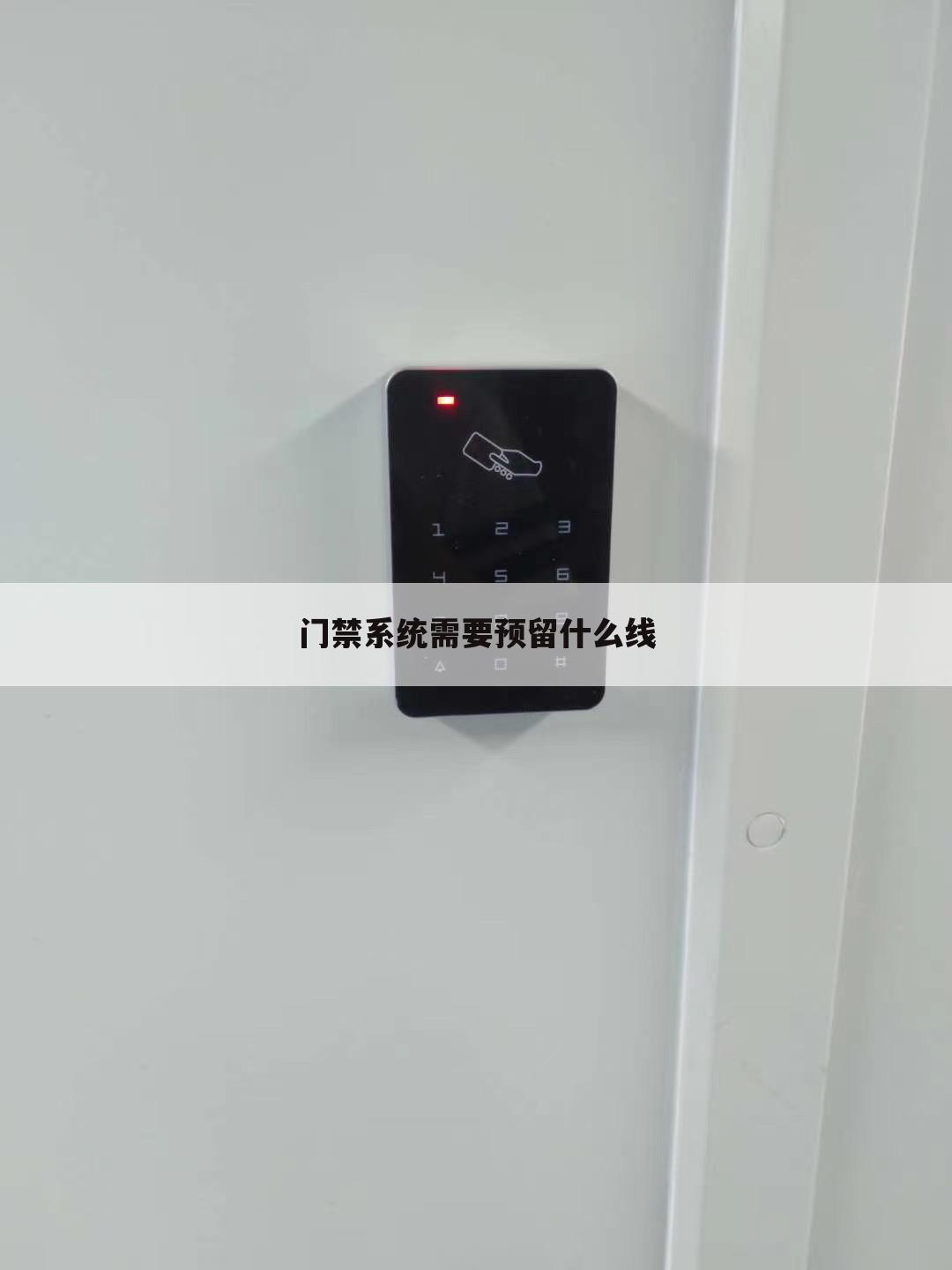

门禁系统需要预留什么线
本文最佳回答用户：【疯子的梦想】 ，现在由道尔智控小编为你详解与【门禁系统现状】的相关内容！
优质回答您好，门禁系统使用的线材大致可以分为以下几种：
1、使用位置：电源线（RVV3*1.0MM）；
2、使用位置：电锁线（RVV2*1.0MM）；
3、使用位置：门磁线（RVVP2*0.5MM）；
4、使用位置：报警线（RVV2*1.0MM）；
5、使用位置：读卡器线（RVVP5*0.75MM）；
6、使用位置：出门开关线（RVVP2*0.5MM）；
7、使用位置：TCP/IP线（五类网线）；
8、使用位置：RS485线（Rvvp
2*0.75MM）
门禁系统用线标准，希望对你有帮助，点赞。英泽FCARD提供
上文就是道尔智控小编分享贡献者：（疯子的梦想）解答的关于“门禁系统需要预留什么线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续谈论下文用户【百合】解答的“门禁加装遥控接线图”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁加装遥控接线图
本文最佳回答用户：【百合】 ，现在由道尔智控小编为你讲解与【门禁系统现状】的相关内容！
优质回答如果你想通过遥控器来控制门禁电锁的开关，无论什么样的门禁系统，你都可以将遥控器的(NO)和(GND)接到门禁控制器上的开门按钮的接线位置上（不区分正负），即可实现遥控开锁的需求。门禁遥控器的控制板，所需电源直接取自于门禁的12V电源（区分正负）。
以上就是道尔智控小编解疑贡献者：（百合）分析的关于“门禁加装遥控接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续述说下文用户【全世界失眠】回答的“纳奇门禁接线NQ_05”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
纳奇门禁接线NQ_05
本文最佳回答用户：【全世界失眠】 ，现在由道尔智控小编为你解答与【门禁系统现状】的相关内容！
优质回答纳奇门禁接线图方法？
最近几年随着感应卡技术，生物识别技术的发展，门禁系统得到了飞跃式的发展，进入了成熟期，门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统，更好的保障了大家财产以及人身安全。那么门禁系统是如何安装的呢？具体的安装步骤是什么呢？
工具原料门禁系统
方法/步骤分步阅读
1
/4
一、设备安装
(1)前端设备
A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场(如重载马达、监视器等)，并需配合控制箱的接地方式。
B、出门处安装出门按钮。
C、电磁锁安装在门和门框的上沿。
D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体情况可根据客户选择安装方式。
(2)中控室设备
A、控制主机和键盘安装在立面墙上或置于工作台上。
B、报警装置放置在报警效果较好的位置。
C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。
2
/4
二、设备调试
(1)系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
(2)管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
(3)尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
(4)做好调试记录。
(5)最后填写竣工报告。
3
/4
三、管线安装
(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。小截面系统连接可以绞接，绞接匝数应在五匝，然后搪锡，用绝缘带包扎。管线经过建筑物的变形缝处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。
(2)门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，并应固定牢固电缆芯线和所配导线的部均应标明编号，并与图纸不易褪色；端子板与每个接线端，接线不得超过二根；电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵。
(3)门禁控制器的主电源引入线应直接与电源连接，严禁用电源插头，主电源应有明显标志；门禁控制器的接地牢固，并有明显标志。
(4)监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规：接地母线的表面应完整，无明显损伤和残余焊剂渣，铜带母线光，滑无毛刺，绝缘层不得有老化龟裂现象；接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端；电缆走道上的铜带母线可采用螺丝固定，电缆走道上的铜绞线母线，应绑扎在横档上；系统的工程防雷接地安装，应严格按设计要求施工。接地安装，应配合土建施工同时进行。
4
/4
四、门禁系统接线图
注意事项
内容仅供参考！
内容仅供参考并受版权保护
上文就是道尔智控小编解疑贡献者：（全世界失眠）回答的关于“纳奇门禁接线NQ_05”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续研究下文用户【紫宇阁】分析的“为什么有时门禁系统布线需要86过渡盒：就是刷卡器 门磁 出门按钮都用2*0.5rvv都到86过渡”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
为什么有时门禁系统布线需要86过渡盒：就是刷卡器 门磁 出门按钮都用2*0.5rvv都到86过渡
本文最佳回答用户：【紫宇阁】 ，现在由道尔智控小编为你解答与【门禁系统现状】的相关内容！
优质回答你说的第一种方式应该是没有控制器的吧，使用的是一体机吧。按照你说的布线方法，从86过渡盒到控制器有4*1.0 和2*0.5的是不够的。一般门禁读头供电需要2根，读头到控制器传输信号需要2根，开门按钮到控制器需要2根，门锁到控制器也需要2跟。按照你说的应该是直接拉到485转换器上的。而不是控制器的。
岱博威科技为您服务
以上就是道尔智控小编解答(紫宇阁)贡献关于“为什么有时门禁系统布线需要86过渡盒：就是刷卡器 门磁 出门按钮都用2*0.5rvv都到86过渡”的答案，接下来继续为你详解用户（梦璐）贡献“如何安装门禁系统”的一些相关解答，希望能解决你的问题！
如何安装门禁系统
本文最佳回答用户：【梦璐】 ，现在由道尔智控小编为你详解与【门禁系统现状】的相关内容！
优质回答1、配置门禁系统，需要通过各个设备的链接。如果使用传统的电锁进行门禁系统配置。可以通过接入NC与COM端口，同时通过配置消费、报警联动。设置接入门外的读卡器设备，并配置出门开关。
2、配置接入电脑的TCP/IP通信或者通过rs485进行接入管理电脑，安装成功后，通过电脑进行发卡设置、门禁系统报警时长、开门时长、自动关门时长。
以上就是道尔智控小编解答(梦璐)解答关于“如何安装门禁系统”的答案，接下来继续为你详解用户（颜将散）贡献“门禁系统清单配置”的一些相关解答，希望能解决你的问题！
门禁系统清单配置
本文最佳回答用户：【颜将散】 ，现在由道尔智控小编为你讲解与【门禁系统现状】的相关内容！
优质回答门禁系统由门禁控制器，读卡器，出门按钮，通讯集线器，感应卡，管理软件组成 .这是联网型门禁系统的组成部分 .
有些门禁一体机会把读卡器和控制器集成在一起 , 这样由于控制部分外露 , 安全性会降低 , 成本也会较为降低 .
有些要求严格管理进出的门禁系统 , 会用另一个读卡器取代出门按钮 , 即双向读卡门禁系统 , 这样不但可以管理进入的人的权限 , 也可以管理外出人员的权限 , 并记录其进出记录 . 安全级别更高 . 也有的门禁系统读卡器是带密码键盘功能 , 进入时不但要求卡符合通过身份 , 而且必须输入相关密码 , 这样可以保证即使卡片被人拣到都无法进入 .
生物识别的门禁系统指用指纹仪，虹膜设备，掌型仪等取代读卡器的门禁系统 .
通讯集线器有两个作用 , 加大控制器到电脑的传输距离 , 和将众多的控制单元进行联网 .
门禁系统的配置主要是依据读卡器到控制器 以及 控制器到主控电脑的布线距离为原则 .
原则一 : 读卡器到控制器的距离要小于 100 米建议在 60 米以内 .
原则二 : 电脑 和其他控制器串连的总线长度小于 1200 米 , 建议在 800 米以内 , 如果距离更远需要增加中继器是的通讯距离可达 3000 米 . 也可以用 ICP/IP-485 转换器并入局域网或者 internet 进行联网 .
原则三 : 玻璃门宜接电插锁 , 木门防火门等宜接磁力锁 ( 电磁锁 ).
原则四 : 通讯集线器可挂接 128 台门禁控制器 .
例如 : 20 门的门禁系统 , 大门是双开玻璃门和其他门距离比较远 . 某个区域有两个木门比较集中 , 某个区域有 5 个单开玻璃门比较集中 , 某个区域有 12 木门比较集中这样一个现场情况的门禁系统配置 .
大门采用 1 个读卡器 ( 如果进出都要刷卡 , 就配置两个读卡器 , 注意 : 只有 WG2001 单门双向控制器 和 WG2002 双门双向控制器每个门可以接进出两个读卡器 ,WG2004 四门单向控制器只能接进门读卡器 .) 由于是双开玻璃门 , 建议接 2 把电插锁 . 一台 WG2001 单门控制器 . 一个出门按钮 .
某个区域的两个门 : 采用一台 WG2002 双门控制器 , 两个进门读卡器 , 两把电磁锁 , 两个出门按钮 .
某个区域的五个门 : 采用一台 WG2001 单门控制器 + 一台四门控制器 , 5 个进门读卡器 , 5 个出门按钮 . 5 把电插锁 .
某个区域 12 个门 . 采用 3 台四门控制器 ,12 个进门读卡器 ,12 个出门按钮 ,12 把磁力锁 .
上文就是道尔智控小编分享贡献者：（颜将散）分析的关于“门禁系统清单配置”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续解惑下文用户【Past（过往）】分析的“门禁手机上怎么设置?”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁手机上怎么设置?
本文最佳回答用户：【Past（过往）】 ，现在由道尔智控小编为你探讨与【门禁系统现状】的相关内容！
优质回答一、门禁系统安装与调试
1、电源
保证功率足够，尽量使用线性电源，门锁和控制器应分开供电。电源的安装尽可能靠近用电设备，以避免受到干扰和传输损耗。
2、布线
分为电源线、通讯线、信号线，布线时注意强、弱电分开走线，两管相隔要求大于20cm左右。
电源线：线径足够粗，采用多股导线。
信号线和通讯线：采用屏蔽五类双绞线。其中485总线必须使用双绞的一对线连接。在选购线材的时候建议采用4*0.5的四芯屏蔽线。
注意事项
（1）、屏蔽线千万不能用来作为0V电压（电源地）的连接线
（2）、每个屏蔽回路只能有一个接地端
（3）、当屏蔽回路中无法接地时可将屏蔽线连接到网络的另一屏蔽回路中。
（4）、必须将各个模块的的信号地连接在一起。
（5）、若线路中间有断点，需将断点用烙铁焊上并做好绝缘处理。
（6）、不要将网络连接线与交流电源放在一起。
（7）、如果网络连线超过1000米，要加中继器，中继器后可以再延长1000米。
位置选取
（1）读卡器：不要安装在金属物体上，两台读卡器之间的距离不要少于30厘米，最好通过控制器供电。如果读卡器单独从外部供电，读卡器的电源请使用线性稳压电源（变压器），并且不能把直流的负极连接到交流的接地端。
（2）网络适配器：和控制器之间的连接采用手拉手的方式。
（3）控制器：不带隔离的控制器，建议使用同一电源。
（4）锁：在安装磁力锁时，一定要使锁体和继铁板能紧密的结合，否则会出现吸力不够的情况。电插锁，在安装电插锁时如果需要开插孔，注意孔径一定要够大，深度一定要够深，能让锁舌完全插入。锁舌不能完全插入，锁门后会出现锁舌不停的跳动或工作电流一直很大，锁体发烫的现象。
二、门禁系统常见故障及维修方法
1、有效卡不能开门
1.检查电控锁是否正常检查电源或者更换电控锁
2.锁舌与锁扣是否发生机械性卡死修复机械故障或者更换零部件
3.查看控制板上的指示灯，控制板与模块间通讯是否正常排除故障
4.检查读卡器与模块之间的通讯是否正常排除故障
5.是否设置了信息日关闭命令通过软件调整开门时间
6.操作人员是否对门禁系统进行初始化或者其他命令通过软件重新授权
2、门禁通讯不通
1.检查串口是否设置错误（确定所使用的串口）
2.检查门禁通讯总线是否存在短路或断路（排除通讯线短路与断路现象）
3.检查RS485通讯卡通讯芯片75184损坏（更换通讯芯片75148）
4.RS485通讯卡损坏（更换RS485通讯卡）
5.检查网线水晶头是否做好，检查网线是否通，ping门禁控制器的地址。
3、门禁记录提取不完
清空门禁控制器，重新加载时间
4、门锁一直打开
1）.操作人员将门禁器状态设置为常开，或其它原因导致控制器处于常开状态；
2）.控制器故障；
处理方法： 将门锁控制器状态设为正常，若故障现象仍然存在，则更换控制器。
5、IC卡无法读卡
1.IC卡片在IC卡授权时已作读卡有效时间段设置（可作全天读卡有效设置）
2.门禁控制器异常发热（更换门禁主板）
3.门禁读写天线（调整微调电容，增强读卡距离）
6、电脑跟控制器之间的通讯不稳定
1.使用了不符合要求的信号线或劣质的信号线；
2.信号线敷设不规范，如信号线跟电源线穿在同一条管内。
三、门禁安装大样图、管线图、系统图、电锁安装图
请点击输入图片描述
门禁安装大样图
请点击输入图片描述
请点击输入图片描述
请点击输入图片描述
门禁设备安装三视图
请点击输入图片描述
请点击输入图片描述
请点击输入图片描述
四、九条门禁系统锁故障总结
1、问：为什么磁力锁关门时声音极大？
答：
a.检查是否有装橡胶垫片.
b.检查铁板端，螺丝是否太松动.
c.检查磁力锁 锁体 与 吸板 间距是否适当。
请点击输入图片描述
2、问：为什么磁力锁使用一段时间后，铁板吸不牢？
答：
a.检查电源供器“功率和电压”1A/12V/24V输出是否减少。
b.检查磁体表面是否有异物(如灰尘、锈积、异物等)。
3、问：为什么磁力锁铁板常常须调整
答：
a.检查铁板是否装销钉.
b.检查铁板是否有装橡皮垫.
c.建议客户将螺丝上“螺丝固定剂.
4、问：什么铁板吸住后，感觉有微微振动，且吸力不足？
答：
a.检查磁力锁主体面与铁板是否完全吸合和无异物，或将铁板调松 试一试.
b.检查电压，电流是否足够。
5、问：为什么磁力锁有调延时，但是没效？
答：a.磁力锁“延时调整”是以通电后开始计时，而非关门后才开始计时。
b.磁力锁的延时有0，3，6，9秒，看下设置是不是时间设置成了9秒了。
6、问：为什么磁力锁有通电，但是红色LED灯微亮且吸不住？
答：检查电压 是否足以供应电磁锁要求(应供1A电流/12V电压)
7、问：为什么磁力锁通电，吸住了但是红色LED灯一直亮，而不亮绿灯？
答：可能是磁力锁的感应元件有破坏，需要更换。
8、问：为什么使用双门磁力锁，用了一段时间吸不住？
答：双门的磁力锁耗电量比较大，检查电源供应是否充足(是否足以双门电磁力锁的需求电流和电压，或是否有线路损耗)。
9、问：磁力锁为什么搭配控制器没有动作？
答：检查控制器“输出”接点是否正确。
