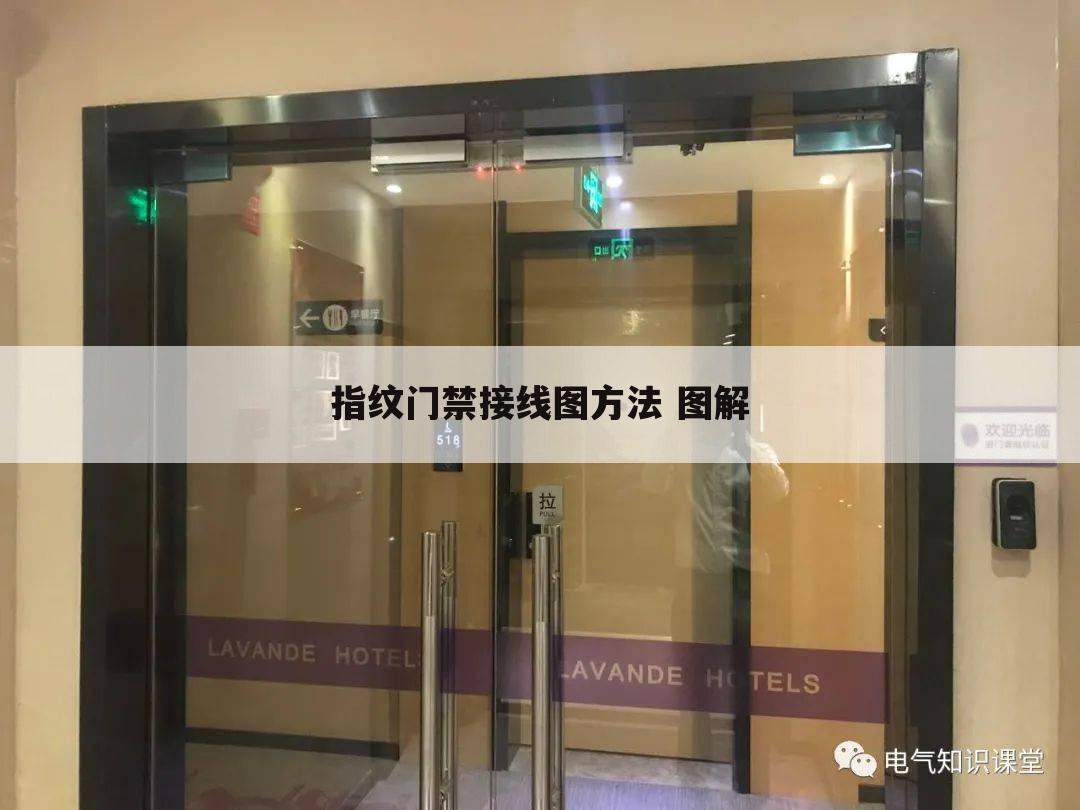

指纹门禁接线图方法 图解
本文最佳回答用户：【帅死一条街】 ，现在由道尔智控小编为你详解与【门禁控制箱接线图】的相关内容！
最佳回答指纹门禁接线方法：
设备分为总电源、开关、指纹机、电锁。
总电源、开关、电锁在装修过程中已经预埋安装在墙内，基本不需要太费事。要注意的是一定要预留好总电源到门外指纹机的线。
其他连接方法：
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。
3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。
4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
上文就是道尔智控小编解疑贡献者：（帅死一条街）回答的关于“指纹门禁接线图方法 图解”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续分析下文用户【南有暖树】分享的“门禁系统怎么布线”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统怎么布线
本文最佳回答用户：【南有暖树】 ，现在由道尔智控小编为你讲解与【门禁控制箱接线图】的相关内容！
最佳回答我搞啦几套，心得是，只用3个接点就好，+12 GND PUSH1, 其他全部不要， 电源，门禁，电所，都有这三处的，（电锁内，除啦+12 GND , PUSH1 可以接 -K, 或 -L 各厂家不同，反正就是那个带负的， 然后电锁内接线柱要将 +12搭条线连通到+K 或 +L 各厂家不同，反正就是那个带正的，因为，电动部分（比如电锁，多是接受弱负信号为启动电机信号的），不接这段线，电驱动部分是不动作的，另外就是，电锁或电机需要比较大电流驱动，最好少用网线(线径太小，电流不够，锁纹丝不动，我还以为锁烧啦），开门器，就GND出，PUSH1回就可以，也可以PUSH1出，GND回，都一样行的，开门器就网线都行，只是提供信号给门禁
以上就是道尔智控小编分享贡献者：（南有暖树）回答的关于“门禁系统怎么布线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续评论下文用户【森蝶】分享的“门禁控制板电路原理图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁控制板电路原理图
本文最佳回答用户：【森蝶】 ，现在由道尔智控小编为你解答与【门禁控制箱接线图】的相关内容！
最佳回答门禁系统详细安装接线图要看你选用的产品而定。 一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。 一般接线方式： ①门禁主机上的+12V、GND端（门禁主机供电.
以上就是道尔智控小编解答(森蝶)分析关于“门禁控制板电路原理图”的答案，接下来继续为你详解用户（龍魂大哥）贡献“普通门禁接线图方法”的一些相关解答，希望能解决你的问题！
普通门禁接线图方法
本文最佳回答用户：【龍魂大哥】 ，现在由道尔智控小编为你解答与【门禁控制箱接线图】的相关内容！
最佳回答门禁系统接线图：
设备分为总电源、开关、指纹机、电锁。总电源、开关、电锁在装修过程中已经预埋安装在墙内，基本不需要太费事。要注意的是一定要预留好总电源到门外指纹机的线。
电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
含义
门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
内容参考：百度百科-门禁
以上就是道尔智控小编解疑贡献者：（龍魂大哥）解答的关于“普通门禁接线图方法”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续叙述下文用户【荒路情人】贡献的“门禁一体机不带门禁电源接线图，大致的如下图，但是没有图中门禁电源，只有一个小耳朵电源。这是别人之前”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁一体机不带门禁电源接线图，大致的如下图，但是没有图中门禁电源，只有一个小耳朵电源。这是别人之前
本文最佳回答用户：【荒路情人】 ，现在由道尔智控小编为你探讨与【门禁控制箱接线图】的相关内容！
最佳回答不清楚你现在用的电源是哪种？小耳朵电源？如果是门禁电源就要看一体机上面的NO跟COM是不是接在push跟GND上，而磁力锁接在NC跟COM上（记住，这里的NC跟12V是不一样的工作性质，这是一个常闭输出）------------积木体
以上就是道尔智控小编解答(荒路情人)贡献关于“门禁一体机不带门禁电源接线图，大致的如下图，但是没有图中门禁电源，只有一个小耳朵电源。这是别人之前”的答案，接下来继续为你详解用户（潇洒的微笑）回答“单门门禁一体机接线方法”的一些相关解答，希望能解决你的问题！
单门门禁一体机接线方法
本文最佳回答用户：【潇洒的微笑】 ，现在由道尔智控小编为你讲解与【门禁控制箱接线图】的相关内容！
最佳回答门锁如果是电插锁或者磁力锁接线方式如下
锁 12 gnd 分别接门禁机上的nc gnd
备注：根据门禁机的不同有些需要接驳跳线，一般情况下是接线方法
还有另外一种方法是需要第三样配件 即门禁电源控制器 通过门禁控制器来控制锁的动作，这个方案相对直接接刷卡机更安全稳定
以上就是道尔智控小编解答贡献者：（潇洒的微笑）分析的关于“单门门禁一体机接线方法”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续教你下文用户【凌波薇步】分享的“门禁系统接线图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统接线图
本文最佳回答用户：【凌波薇步】 ，现在由道尔智控小编为你讲解与【门禁控制箱接线图】的相关内容！
最佳回答为了确保人身安全，门禁接线过程需要在关闭所有电源的情况下进行。
1、先给门禁电源接220V的电。
2、接好220V电压后再来看看门禁电源的接线端口。
3、以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线，如下图。
4、红色线接NC，黑色线COM，首先把12V电源线接。
5、红色是12V正极，黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线，GND跟PUSH，下图。
8、这就接好了开门按钮这头接的是GND跟PUSH，门禁接线完成。
以上就是道尔智控小编解疑贡献者：（凌波薇步）回答的关于“门禁系统接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续答疑下文用户【淩望夜空】贡献的“门禁加装遥控接线图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁加装遥控接线图
本文最佳回答用户：【淩望夜空】 ，现在由道尔智控小编为你详解与【门禁控制箱接线图】的相关内容！
最佳回答如果你想通过遥控器来控制门禁电锁的开关，无论什么样的门禁系统，你都可以将遥控器的(NO)和(GND)接到门禁控制器上的开门按钮的接线位置上（不区分正负），即可实现遥控开锁的需求。门禁遥控器的控制板，所需电源直接取自于门禁的12V电源（区分正负）。
