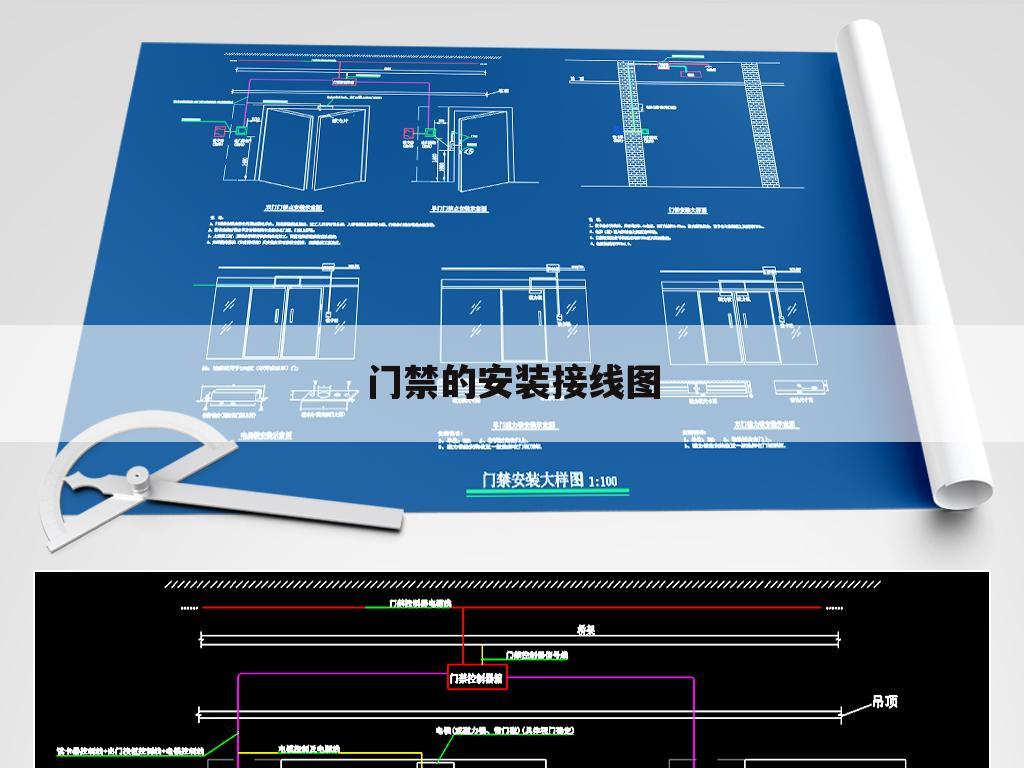

门禁的安装接线图
本文贡献者：【劳资有天必辉煌】， 疑问关键字：办公室门禁卡管理， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
一、设备安装
(1)前端设备
A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场(如重载马达、监视器等)，并需配合控制箱的接地方式。
B、出门处安装出门按钮。
C、电磁锁安装在门和门框的上沿。
D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体情况可根据客户选择安装方式。
(2)中控室设备
A、控制主机和键盘安装在立面墙上或置于工作台上。
B、报警装置放置在报警效果较好的位置。
C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。
二、设备调试
(1)系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
(2)管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
(3)尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
(4)做好调试记录。
(5)最后填写竣工报告。
3
三、管线安装
(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。小截面系统连接可以绞接，绞接匝数应在五匝，然后搪锡，用绝缘带包扎。管线经过建筑物的变形缝处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。
(2)门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，并应固定牢固电缆芯线和所配导线的部均应标明编号，并与图纸不易褪色；端子板与每个接线端，接线不得超过二根；电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵。
(3)门禁控制器的主电源引入线应直接与电源连接，严禁用电源插头，主电源应有明显标志；门禁控制器的接地牢固，并有明显标志。
(4)监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规：接地母线的表面应完整，无明显损伤和残余焊剂渣，铜带母线光，滑无毛刺，绝缘层不得有老化龟裂现象；接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端；电缆走道上的铜带母线可采用螺丝固定，电缆走道上的铜绞线母线，应绑扎在横档上；系统的工程防雷接地安装，应严格按设计要求施工。接地安装，应配合土建施工同时进行。
4
四、小丫社区门禁系统接线图
回答不易！希望能够帮助到您和被您！祝您生活愉快！
以上就是道尔智控小编解答(劳资有天必辉煌)分析关于“门禁的安装接线图”的答案，接下来继续为你详解用户（显洋）解答“门禁电源接线图有吗？”的一些相关解答，希望能解决你的问题！
门禁电源接线图有吗？
本文贡献者：【显洋】， 疑问关键字：办公室门禁卡管理， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答哪里买的找哪里，门禁电源的接线 所有厂家的 都
个人签名；成都熙南
上文就是道尔智控小编分享贡献者：（显洋）贡献的关于“门禁电源接线图有吗？”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续叙述下文用户【哀而不伤】分享的“门禁控制器接线图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁控制器接线图
本文贡献者：【哀而不伤】， 疑问关键字：办公室门禁卡管理， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答按接线端子的定义接，主要正负极不要接错。
以上就是道尔智控小编解答(哀而不伤)解答关于“门禁控制器接线图”的答案，接下来继续为你详解用户（酷比小可爱）回答“门禁系统的原理图及安装接线图”的一些相关解答，希望能解决你的问题！
门禁系统的原理图及安装接线图
本文贡献者：【酷比小可爱】， 疑问关键字：办公室门禁卡管理， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
门禁系统，在智能建筑领域，意为Access Control System，简称ACS。指“门”的禁止权限，是对“门"的戒备防范。这里的“门”，广义来说，包括能够通行的各种通道，包括人通行的门，车辆通行的门等。因此，门禁就包括了车辆门禁。在车场管理应用中，车辆门禁是车辆管理的一种重要手段，不以收取停车费为目的，主要是管理车辆进出权限。
出入口门禁安全管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体，它涉及电子，机械，光学，计算机技术，通讯技术，生物技术等诸多新技术。它是解决重要部门出入口实现安全防范管理的有效措施。适用各种机要部门，如银行、宾馆、车场管理、机房、军械库、机要室、办公间，智能化小区，工厂等。
门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。
以上就是道尔智控小编解答(酷比小可爱)分析关于“门禁系统的原理图及安装接线图”的答案，接下来继续为你详解用户（空虛de心）分析“门禁接线图方法”的一些相关解答，希望能解决你的问题！
门禁接线图方法
本文贡献者：【空虛de心】， 疑问关键字：办公室门禁卡管理， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答为了确保人身安全，门禁接线过程需要在关闭所有电源的情况下进行。
1、先给门禁电源接220V的电。
2、接好220V电压后再来看看门禁电源的接线端口。
3、以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线，如下图。
4、红色线接NC，黑色线COM，首先把12V电源线接。
5、红色是12V正极，黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线，GND跟PUSH，下图。
8、这就接好了开门按钮这头接的是GND跟PUSH，门禁接线完成。
以上就是道尔智控小编分享贡献者：（空虛de心）回答的关于“门禁接线图方法”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续述说下文用户【耳屎收藏家】解答的“弱电，人形转闸读卡器怎么接线？”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
弱电，人形转闸读卡器怎么接线？
本文贡献者：【耳屎收藏家】， 疑问关键字：办公室门禁卡管理， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答一、门禁系统的基本组成
门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。
智能卡：在智能门禁系统当中的作用是充当写入读取资料的介质。
控制器：是整个系统的核心，负责整个系统信息数据的输入、处理、存储、输出，控制器与读卡机之 间的通讯方式一般均采用R485、R232及韦根格式。、
锁具：是整个系统中的执行部件。目前有三大类：电控锁、磁力锁、电插锁。根据用户的要求和门的 材质进行选配，电锁口一般用于木门，磁力锁用于金属门、木门，电插锁相对来说应用较为广泛，各种材质的门均可使用。作为执行部件，锁具的稳定性、耐用性是相当重要的。
电源：电源设备是整个系统中非常重要的部分，如果电源选配不当，出现问题，整个系统就会瘫痪或出现各种各样的故障，但许多用户往往会忽略电源的重要性。门禁系统一般都选用较稳定的线性电源。
管理软件：负责整个系统监控、管理和查询等工作。管理人员可通过管理软件对整个系统的状态、控 制器的工作情况进行监控管理，并可扩展完成巡更、考勤、停车场管理等功能。
二、设备特性
1、485控制器特性
485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用
485集线器可以扩展多条总线。支持多达6个输出和10个输入。型号有单门、双门、4门等。
2、TCP/IP控制器特性
以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。具有远程升级、远程初始化、数据复位、防区功能的功能；
可以扩展的485接口空间；支持多达6个输出和10个输入。是一个可以通过以太网进行远程管理的门禁系统。型号有单门、双门、4门等。
三、设备接口
1、读卡器接口
读卡器做为读卡输入设备，通讯协议是WG26/34等。分别是ReaderA和ReaderB ReaderC、ReaderD。单门对应AB，分别表示进门、出门；2门的有4个：AB代表门1的进出读卡器， CD代表门2的进出读卡器。4门控制器ABCD读卡器对应1-4门。
读卡器接线的时候使用5条线。
其中声光控制线在读卡器上面有 2条线，在这里合并接在一起。也可以不接，不接的时候在刷卡将不 能通过声光判别是否有效刷卡。这里的颜色不一定是实际情况，部分型号和厂家的读卡器有不同的颜色表示，请按实际标识对应接线。
读卡器到控制器距离理论值不能超过100米，实际应用控制在80米以内。
2、输出接口输出接口包括锁控制接口和报警输出以及火警输出3类。
所有的输出接口都是干接点，也就是只提供开关功能。通过这些接口来对被控制设备进行通断动作。
接口列表：
输出端子每组输出都是由常开、常闭、公共端组成。接线的时候公共端必须接，另外根据接线的设备选择常开或者常闭。
一般接线：
电源正极 ——公共端（COM）
常闭NC（常开NO）——锁正极
锁负极——电源负极
断电开锁：当断开电源时，锁打开
阳极锁、磁力锁等断电闭合的设备选择常闭
通电开锁：当接通电源时，锁打开
阴极锁、电控锁等通电断开的设备选择常开 也可以用门禁控制非锁类设备，如灯、自动门、电梯、三棍闸机，接线方法同上。
参考见下面接线图：
3、输入接口
控制器默认多个输入接口，所有的输入接口都是通断动作，也就是使用开关设备来控制，接线不分正负，如按钮、碎玻等。要使这些接口发生作用，必须是使他们断开或者连接的变化的时候。如按钮是重断开变为连接的时候表示按钮按下。
输入接口表配置：
门磁：是检测门状态的输入点。门的状态：当门磁闭合且锁输出为闭合的时候门闭合，门磁断开或者锁输出为开门的时候门即表示开安装后如果不使用门磁功能，请短接门磁输入。
4．通讯接口
（1）485 控制器接口
485系列控制器默认通讯接口使用485通信，通信距离1200米，波特率9600。多台控制器通信的时候，使用总线结构。通信线从电脑上的 232-485转换器接到第一台控制器，再从第一台控制器接到第2台，第2台接到第3台，如此顺序连接。接线方法为正接正、负接负。
（2）TCP/IP控制器接口
TCP/IP控制器使用网线接口，通过网线与交换机联接默认通讯接口使用以太网口，接口为标准RJ45，接线时请按标准制作水晶头。控制器保留485接口通信的空间，默认不支持该接口，需要焊接元件才能支持。
RJ45 接口
插上RJ45水晶头后，如果网络线联通正常，通信灯的绿灯常亮；传输数据时候黄灯闪烁。
四、控制复位器
控制器提供复位功能，复位操作如下：
方法一：硬件复位：
1. 断开电源
2. 拔下复位挑线（红色JP8）
3. 通电，等2秒（TCP/IP控制器为35秒）
4. 控制器鸣叫2 声
5. 断电
6. 插上跳线
7. 通电复位完成
说明：硬件复位后，所有的参数变为默认值（TCP/IP 控制器包括 IP地址），删除全部记录。如果复位 后控制器鸣叫不断，表示复位不成功。
方法二：Web复位（此复位方法只适用于TCP/IP控制器）
1. 打开浏览器，如IE，输入控制器IP地址，回车。
2. 看到登录界面，输入密码。
3. 登录后单击复位按钮后，关闭浏览器IE。
4. 控制器将开始重新启动，启动时间30秒后复位完成。
说明：Web 复位后，IP地址保持不变，其他数据变为默认值。
五、参考接线图
1、2 门、4 门接线图
2、单门接线图
2、中控门禁机接线示意图
3、无线实时联网门禁
无线实时联网门禁系统是应用无线传感技术，对无线一体化智能宾馆锁实现无线联网，其本质上就是一个物联网系统，所以也可以称为物联网无线门禁系统。 就功能而言，在办公楼宇的场合完全可替代传统的有线联网门禁系统。 该系统由一体化无线智能宾馆锁、无线门禁主控器（含天线扩展模块）及管理软件组成。
六、门禁系统的安装使用
一、基本配置
一个最简单不联网门禁系统的配置包括：一台门禁一体机，一个12V电源，一个出门按扭，一把电锁一个最简单的联网门禁系统的配置包括：一台门禁控制器，一个 12V电源，一个出门按扭，一把电锁一个读卡器，一个485通讯转换器。（如下图）
二、建议安装调试过程
1．安装控制器主机，接通电源，短接出门按钮，观察继电器动作和继电器开锁指示灯状态变化。
2．接通485通讯，安装软件，在软件里面添加控制器，注意填写正确的序列号。
3．打开调试界面观察通讯情况。
4． 观察是否正常通讯，通讯后用软件开关门，是否成功。
5．安装读卡器，刷卡操作是否有正确的记录。
6．增加用户、发卡、授权操作，下载卡到控制器，刷卡观察记录是否正常。
7．安装锁接上锁的连接线，再刷卡后观察记录和锁是否正常。
8．安装其它附属设备如按钮等。
三、门禁系统的施工布线规范和注意事项
读卡器到控制器的线：建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合 法卡可不接LED 线），数据线Data1Data0 互为双绞。最长不可以超过100 米。屏蔽线接控制器的GND。
按钮到控制器的线：建议采用两芯线，线径在0.3平方毫米。
电锁到控制器的线：建议使用两芯电源线，线径在1.0平方毫米。如果超过50米要考虑用更粗的线或者多股并联，或者通过电源的微调按钮，调高输出电压到14V左右。最长不要超过100米， 一般控制在60米以内。
门磁到控制器的线：建议选择两芯线，线径在0.3平方毫米，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。
控制器到控制器之间：以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。线径在0.3平方毫 米，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND 进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。
485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。如果超过请选用485HUB或者中继器来改善通讯环境。
四、布线说明
所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。虽然控制器具备了良好的防静电、防雷击、防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。 建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。 请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。不要将控制器和其他大电流设备接在同一供电插座上。
读卡器、按钮的安装高度是距地面1.45米，可以根据客户的使用习惯，适当增加或者降低。 控制器建议安装在弱电井、天花板口等便于维护的地点。接线端子注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障。
来源：网络
如有侵权，请联系删除
电气知识课堂
ID：gh_3962e54db974
以上就是道尔智控小编解答(耳屎收藏家)回答关于“弱电，人形转闸读卡器怎么接线？”的答案，接下来继续为你详解用户（梦言归人）贡献“门禁控制器接线图方法”的一些相关解答，希望能解决你的问题！
门禁控制器接线图方法
本文贡献者：【梦言归人】， 疑问关键字：办公室门禁卡管理， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答1.门禁接线方式 一般门禁系统配置:门禁主机、门禁电源、电控锁、出门按钮。 接线方式: 1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。 2、电控锁正端接门禁电源的NO或NC端.
2.举例:中控门禁机接线示意图 锁由门禁专用电源供电 1、锁的接线(如YB100电插锁、YH280KG磁力锁等常闭锁),锁的正极接在.
3.举例:一体化门禁标准接线图 在项目中也会使用到一体化门禁,一体式门禁系统,简单的说就是.
以上就是道尔智控小编解答(梦言归人)分析关于“门禁控制器接线图方法”的答案，接下来继续为你详解用户（低调的炫耀）解答“门禁系统接线图”的一些相关解答，希望能解决你的问题！
门禁系统接线图
本文贡献者：【低调的炫耀】， 疑问关键字：办公室门禁卡管理， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答门禁系统接线图如下：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
上文就是道尔智控小编分享贡献者：（低调的炫耀）回答的关于“门禁系统接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续解读下文用户【X丶Man◇主流】贡献的“门禁接线图方法图解”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁接线图方法图解
本文贡献者：【X丶Man◇主流】， 疑问关键字：办公室门禁卡管理， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
答门禁接线图方法图解：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
