今天道尔智控就给我们广大朋友来聊聊门禁布线安装视频教程,以下9个关于门禁系统安装与布线图视频的观点希望能帮助到您找到想要的答案。

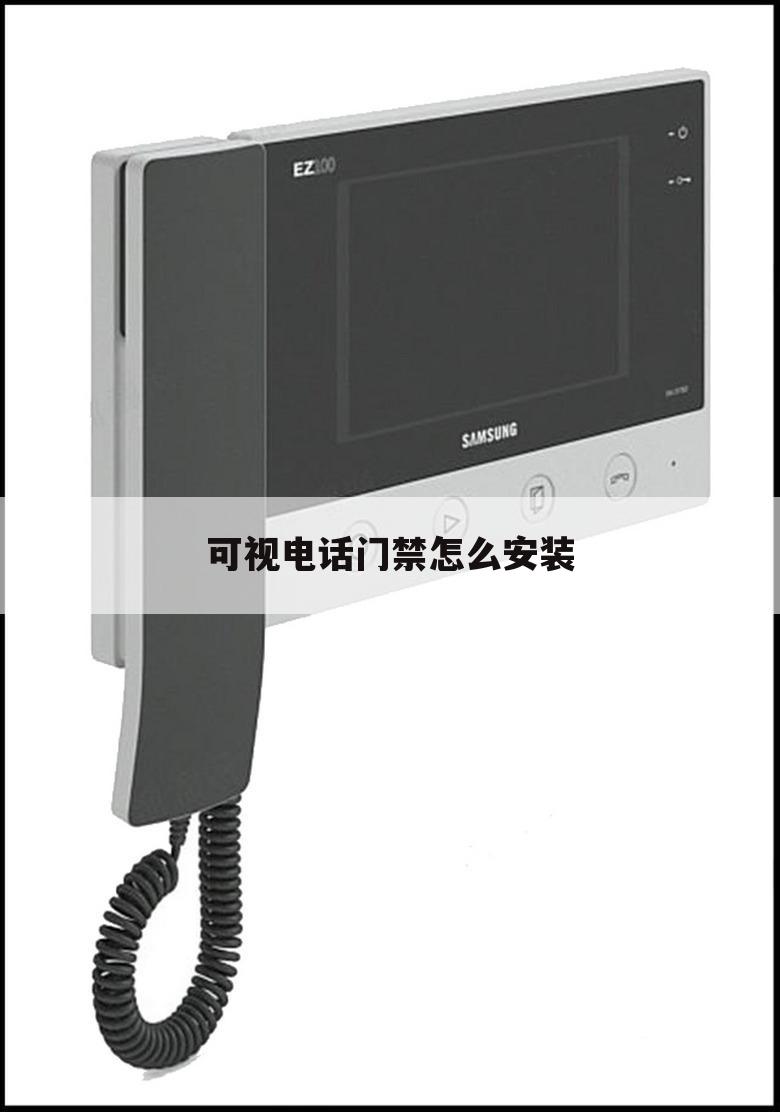

可视电话门禁怎么安装
本文贡献者：【彼岸雨露】， 疑问关键字：门禁布线安装视频教程， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
优质回答门禁怎么安装？具体要看想要详细步骤般情况面几步：
1、安装门禁系统，首先需要进行现场的环境进行布置，例如，在办公楼宇、小区住宅中，门禁系统的安装需要根据现场的布线，由于门禁系统是弱点类型，而且门禁控制器中心，需要安装在室内；根据同门选择合适电锁选择走线安全锁装说同锁同装共同前提都必须装结实；
2、布置好线路后，就要开始选择适合的门禁设备，如果想配备与消防联动、安防监控等。就需要配合布线进行安装，把门禁电锁、门磁、门禁控制器、室外读卡器、室内读卡器或出门开关安装好；安装门禁机或者读卡器要根据客户要求般安装高度1.4米左右同门禁机或读卡器线能裸露门外门内走线候情况特殊用线槽或线管；
3、综合布置后，我们就开始需要调试，调试的过程，需要进行读卡器的发卡准备。把准备好的空白卡（或者是指纹录入）进行操作；门关选择目前般市场用3种锈钢材质、塑料材质两种按钮式另种应式每种都标准86底盒配套关提前墙挖坑预埋底盒；另外些特殊场合要求装消防关关应该窜连电锁线即按消防关电锁直接断电门直接拉前提种电锁必须用断电型电锁；
4、安装专用门禁电源或者门禁控制器门禁控制器控制电锁并接收前端读卡器信息处理设备般说需要通软件进行设置添加卡片并授权等门禁电源给电锁门禁体机供电设备要门禁电源门禁控制器放般轻易够且要隐蔽，完成后，即可通电进行刷卡测试，测试成功后。即可完成门禁的安装。
5、给设备电并调试同机器步。
希望能给您提供帮助，
以上就是道尔智控小编解答(彼岸雨露)回答关于“可视电话门禁怎么安装”的答案，接下来继续为你详解用户（与月亮私奔）贡献“ZTKECO门禁系统安装接线图”的一些相关解答，希望能解决你的问题！
ZTKECO门禁系统安装接线图
本文贡献者：【与月亮私奔】， 疑问关键字：门禁布线安装视频教程， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
门禁系统，在智能建筑领域，意为Access Control System，简称ACS。指“门”的禁止权限，是对“门"的戒备防范。这里的“门”，广义来说，包括能够通行的各种通道，包括人通行的门，车辆通行的门等。因此，门禁就包括了车辆门禁。在车场管理应用中，车辆门禁是车辆管理的一种重要手段，不以收取停车费为目的，主要是管理车辆进出权限。
出入口门禁安全管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体，它涉及电子，机械，光学，计算机技术，通讯技术，生物技术等诸多新技术。它是解决重要部门出入口实现安全防范管理的有效措施。适用各种机要部门，如银行、宾馆、车场管理、机房、军械库、机要室、办公间，智能化小区，工厂等。
门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。
上文就是道尔智控小编解疑贡献者：（与月亮私奔）解答的关于“ZTKECO门禁系统安装接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续谈论下文用户【星座聯盟公会】回答的“电磁门禁锁安装接线视频”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
电磁门禁锁安装接线视频
本文贡献者：【星座聯盟公会】， 疑问关键字：门禁布线安装视频教程， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
一、设备安装
(1)前端设备
A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场(如重载马达、监视器等)，并需配合控制箱的接地方式。
B、出门处安装出门按钮。
C、电磁锁安装在门和门框的上沿。
D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体情况可根据客户选择安装方式。
(2)中控室设备
A、控制主机和键盘安装在立面墙上或置于工作台上。
B、报警装置放置在报警效果较好的位置。
C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。
二、设备调试
(1)系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
(2)管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
(3)尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
(4)做好调试记录。
(5)最后填写竣工报告。
3
三、管线安装
(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。小截面系统连接可以绞接，绞接匝数应在五匝，然后搪锡，用绝缘带包扎。管线经过建筑物的变形缝处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。
(2)门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，并应固定牢固电缆芯线和所配导线的部均应标明编号，并与图纸不易褪色；端子板与每个接线端，接线不得超过二根；电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵。
(3)门禁控制器的主电源引入线应直接与电源连接，严禁用电源插头，主电源应有明显标志；门禁控制器的接地牢固，并有明显标志。
(4)监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规：接地母线的表面应完整，无明显损伤和残余焊剂渣，铜带母线光，滑无毛刺，绝缘层不得有老化龟裂现象；接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端；电缆走道上的铜带母线可采用螺丝固定，电缆走道上的铜绞线母线，应绑扎在横档上；系统的工程防雷接地安装，应严格按设计要求施工。接地安装，应配合土建施工同时进行。
4
四、小丫社区门禁系统接线图
回答不易！希望能够帮助到您和被您！祝您生活愉快！
以上就是道尔智控小编解答(星座聯盟公会)解答关于“电磁门禁锁安装接线视频”的答案，接下来继续为你详解用户（≮绿蕊★紫蓝≯）解答“指纹门禁怎么接线图”的一些相关解答，希望能解决你的问题！
指纹门禁怎么接线图
本文贡献者：【≮绿蕊★紫蓝≯】， 疑问关键字：门禁布线安装视频教程， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
优质回答指纹门禁接线方法：
设备分为总电源、开关、指纹机、电锁。
总电源、开关、电锁在装修过程中已经预埋安装在墙内，基本不需要太费事。要注意的是一定要预留好总电源到门外指纹机的线。
其他连接方法：
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。
3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。
4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
以上就是道尔智控小编分享贡献者：（≮绿蕊★紫蓝≯）分析的关于“指纹门禁怎么接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续:下文用户【幼儿园老大】分享的“门禁怎么设置门卡”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁怎么设置门卡
本文贡献者：【幼儿园老大】， 疑问关键字：门禁布线安装视频教程， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
优质回答1、安装门禁系统，首先需要进行现场的
环境进行布置，例如，在办公楼宇、小区住宅中，门禁系统的安装需要根据现场的布线，由于门禁系统是弱点类型，而且门禁控制器中心，需要安装在室内；根据同门选择合适电锁选择走线安全锁装说同锁同装共同前提都必须装结实；2、布置好线路后，就要开始选择适合的门禁设备，如果想配备与消防联动、安防监控等。就需要配合布线进行安装，把门禁电锁、门磁、门禁控制器、室外读卡器、室内读卡器或出门开关安装好；安装门禁机或者读卡器要根据客户要求般安装高度1.4米左右同门禁机或读卡器线能裸露门外门内走线候情况特殊用线槽或线管；
上文就是道尔智控小编解答贡献者：（幼儿园老大）解答的关于“门禁怎么设置门卡”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续解惑下文用户【范醉】回答的“高层门禁系统怎么布线”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
高层门禁系统怎么布线
本文贡献者：【范醉】， 疑问关键字：门禁布线安装视频教程， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
优质回答布线规范：
220V交流电源线：必须用三芯电源线，线截面积在1.0平方毫米，一定要接地。
读卡器到门禁控制器的线：建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED线），数据线Data1、Data0互为双绞更好。线截面积建议0.22平方毫米。最长不可以超过100米。屏蔽线接控制器的GND。加粗或者双股合一股给读卡器供电，有助于提升读卡器的性能。（也可以采用其他多芯屏蔽的五类线）
按钮到门禁控制器的线：建议采用两芯线，线径在0.3平方毫米。也可以采用网线。
电锁到门禁控制器的线：建议使用两芯电源线，线截面积在1.0平方毫米，如果超过50米要考虑用更粗的线，或者多股并联，最长不要超过100米。
门磁到控制器的线：建议选择两芯线，线径在0.22平方毫米，也可以采用网线，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警、互锁等功能，门磁线可不接。
通讯线：(门禁控制器到门禁控制器，门禁控制器到电脑)
TCP/IP结构门禁系统传输快、扩展方便、布线方便，建议有条件的用户尽量采用TCP/IP结构门禁系统。
1、TCP/IP通讯方式的系统：和电脑网络的布线的方法一样，控制器到HUB(交换机)用普通网线，距离最好要小于100米，越长对线的质量要求越高。建议使用有品牌的网线。
2、RS485通讯方式的系统：控制器到控制器之间，以及控制器到转换器的线，建议使用8芯屏蔽双绞网线，线径在0.22平方毫米，485+和485-一定要互为双绞，其它6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。如果超过请选用485HUB或者中继器来改善通讯环境。控制器和控制器的连线必须是一个连一个的手牵手的总线结构，不能分叉或者有星型连接。
注意事项：
1、所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。
2、虽然控制器具备了良好的防静电、防雷击、防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。
3、建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。
4、请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。
5、不建议您擅自对接其他附加设备，所有非常规的操作，请务必先于我公司工程师沟通。
6、不要将控制器和其他大电流设备接在同一供电插座上。
7、读卡器、按钮的安装高度是距地面1.45米，可以根据客户的使用习惯，适当增加或者降低。
8、控制器建议安装在弱电井等便于维护的地点。
9、接线端子注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障。
上文就是道尔智控小编解答贡献者：（范醉）解答的关于“高层门禁系统怎么布线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续研究下文用户【蔷薇杀手】回答的“门禁系统安装调试教程”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统安装调试教程
本文贡献者：【蔷薇杀手】， 疑问关键字：门禁布线安装视频教程， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
优质回答门禁系统分类
门禁系统按进出识别方式可分为以下三大类：
1、密码识别：通过检验输入密码是否正确来识别进出权限。
这类产品又分两类：一类是普通型，一类是乱序键盘型（键盘上的数字不固定，不定期自动变化）。
普通型：优点：操作方便，无须携带卡片；成本低。缺点：同时只能容纳三组密码，容易泄露，安全性很差；无进出记录；只能单向控制。
乱序键盘型（键盘上的数字不固定，不定期自动变化）：优点：操作方便，无须携带卡片，安全系数稍高；缺点：密码容易泄露，安全性还是不高；无进出记录；只能单向控制，成本高。
2、卡片识别：通过读卡或读卡加密码方式来识别进出权限，
按卡片种类又分为：
磁卡：优点：成本较低；一人一卡（＋密码），安全一般，可联微机，有开门记录；缺点：卡片，设备有磨损，寿命较短；卡片容易复制；不易双向控制。卡片信息容易因外界磁场丢失，使卡片无效。
射频卡：优点：卡片，设备无接触，开门方便安全；寿命长，理论数据至少十年；安全性高，可联微机，有开门记录；可以实现双向控制。卡片很难被复制；缺点：成本较高。
3、人像识别：通过检验人员生物特征等方式来识别进出。有指纹型，虹膜型，面部识别型。优点：从识别角度来说安全性极好；无须携带卡片。
缺点：成本很高。识别率不高，对环境要求高，对使用者要求高（比如指纹不能划伤，眼不能红肿出血，脸上不能有伤，或胡子的多少），使用不方便（比如虹膜型的和面部识别型的，安装高度位置一定了，但使用者的身高却各不相同）
值得注意的是一般人认为生物识别的门禁系统很安全，其实这是误解，门禁系统的安全不仅仅是识别方式的安全性，还包括控制系统部分的安全，软件系统的安全，通讯系统的安全，电源系统的安全整个系统是一个整体，哪方面不过关，整个系统都不安全。例如有的指纹门禁系统，它的控制器和指纹识别仪是一体的，安装时要装在室外，这样一来控制锁开关的线就露在室外，很容易被人打开。 门禁系统按设计原理可分为以下两类：
1．控制器自带读卡器（识别仪）：这种设计的缺陷是控制器须安装在门外，因此部分控制线必须露在门外，内行人无须卡片或密码可以轻松开门。
2．控制器与读卡器（识别仪）分体的：这类系统控制器安装在室内，只有读卡器输入线露在室外，其它所有控制线均在室内，而读卡器传递的是数字信号，因此，若无有效卡片或密码任何人都无法进门。
这类系统应是用户的首选。
门禁系统按与微机通讯方式可分为以下两类：
1．单机控制型：这类产品是最常见的，适用与小系统或安装位置集中的单位。通常采用RS485通讯方式。它的优点是投资小，通讯线路专用。缺点是一旦安装好就不能方便地更换管理中心的位置，不易实现网络控制和异地控制。
2．网络型：这类产品的技术含量高，目前还不多见，只有少数几个公司的产品成型。它的通讯方式采用的是网络常用的TCP/IP协议。这类系统的优点是控制器与管理中心是通过局域网传递数据的，管理中心位置可以随时变更，不需重新布线，很容易实现网络控制或异地控制。
适用于大系统或安装位置分散的单位使用。这类系统的缺点是系统的通讯部分的稳定需要依赖于局域网的稳定。 门禁系统组成
1.门禁控制器：门禁系统的核心部分，相当于计算机的CPU，它负责整个系统输入、输出信息的处理和储存，控制等等。
2.读卡器（识别仪）：读取卡片中数据（生物特征信息）的设备。
3.电控锁：门禁系统中锁门的执行部件。用户应根据门的材料、出门要求等需求选取不同的锁具。主要有以下几种类型：
�1电磁锁：电磁锁断电后是开门的�符合消防要求。并配备多种安装架以供顾客使用。这种锁具适于单向的木门、玻璃门、防火门、对开的电动门。
�2阳极锁：阳极锁是断电开门型，符合消防要求。它安装在门框的上部。与电磁锁不同的是阳极锁适用于双向的木门、玻璃门、防火门，而且它本身带有门磁检测器，可随时检测门的安全状态。
�3阴极锁：一般的阴极锁为通电开门型。适用单向木门。安装阴极锁一定要配备UPS电源。因为停电时阴锁是锁门的。
4.卡片：开门的钥匙。可以在卡片上打印持卡人的个人照片，开门卡、胸卡合二为一。
5.其它设备：出门按钮：按一下打开门的设备，适用于对出门无限制的情况。
门磁：用于检测门的安全/开关状态等。
电源：整个系统的供电设备，分为普通和后备式（带蓄电池的）两种。
上文就是道尔智控小编解答贡献者：（蔷薇杀手）分析的关于“门禁系统安装调试教程”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续解读下文用户【美人战江山】回答的“门禁怎么放线”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁怎么放线
本文贡献者：【美人战江山】， 疑问关键字：门禁布线安装视频教程， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
优质回答每个控制器不一样，不过一般都是控制器到读卡器穿4根（2根电源，2根韦根）。锁到读卡器穿4根（2根控制锁，2跟门磁），出门按钮2根。
门禁系统的详细安装步骤：
1、安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。小截面系统连接可以绞接，绞接匝数应在五匝，然后搪锡，用绝缘带包扎。管线经过建筑物的变形缝处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。
2、门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，并应固定牢固电缆芯线和所配导线的部均应标明编号，并与图纸不易褪色；端子板与每个接线端，接线不得超过二根；电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵。
3、门禁控制器的主电源引入线应直接与电源连接，严禁用电源插头，主电源应有明显标志；门禁控制器的接地牢固，并有明显标志。
4、监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规：接地母线的表面应完整，无明显损伤和残余焊剂渣，铜带母线光，滑无毛刺，绝缘层不得有老化龟裂现象；接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端；电缆走道上的铜带母线可采用螺丝固定，电缆走道上的铜绞线母线，应绑扎在横档上；系统的工程防雷接地安装，应严格按设计要求施工。接地安装，应配合土建施工同时进行。
以上就是道尔智控小编解答(美人战江山)解答关于“门禁怎么放线”的答案，接下来继续为你详解用户（像极了他）解答“门禁开关信号怎么接入卷帘门”的一些相关解答，希望能解决你的问题！
门禁开关信号怎么接入卷帘门
本文贡献者：【像极了他】， 疑问关键字：门禁布线安装视频教程， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
优质回答这要看具体的情况，一般是门禁读头到控制器至少四芯0.3，电锁到控制器看看锁的功能，至少两芯0.5。还有控制器的通讯线要看控制器的通讯通讯方式。如果距离远或者控制器电源负载不够，还要加门禁专用电源。如果是一体机的话，就是另外的方式了。
