今天给各位分享门禁电插锁安装的知识，其中也会对双开门禁磁力锁安装实物图进行解释，如果能碰巧解决你现在面临的问题，别忘了关注本站，现在开始吧！

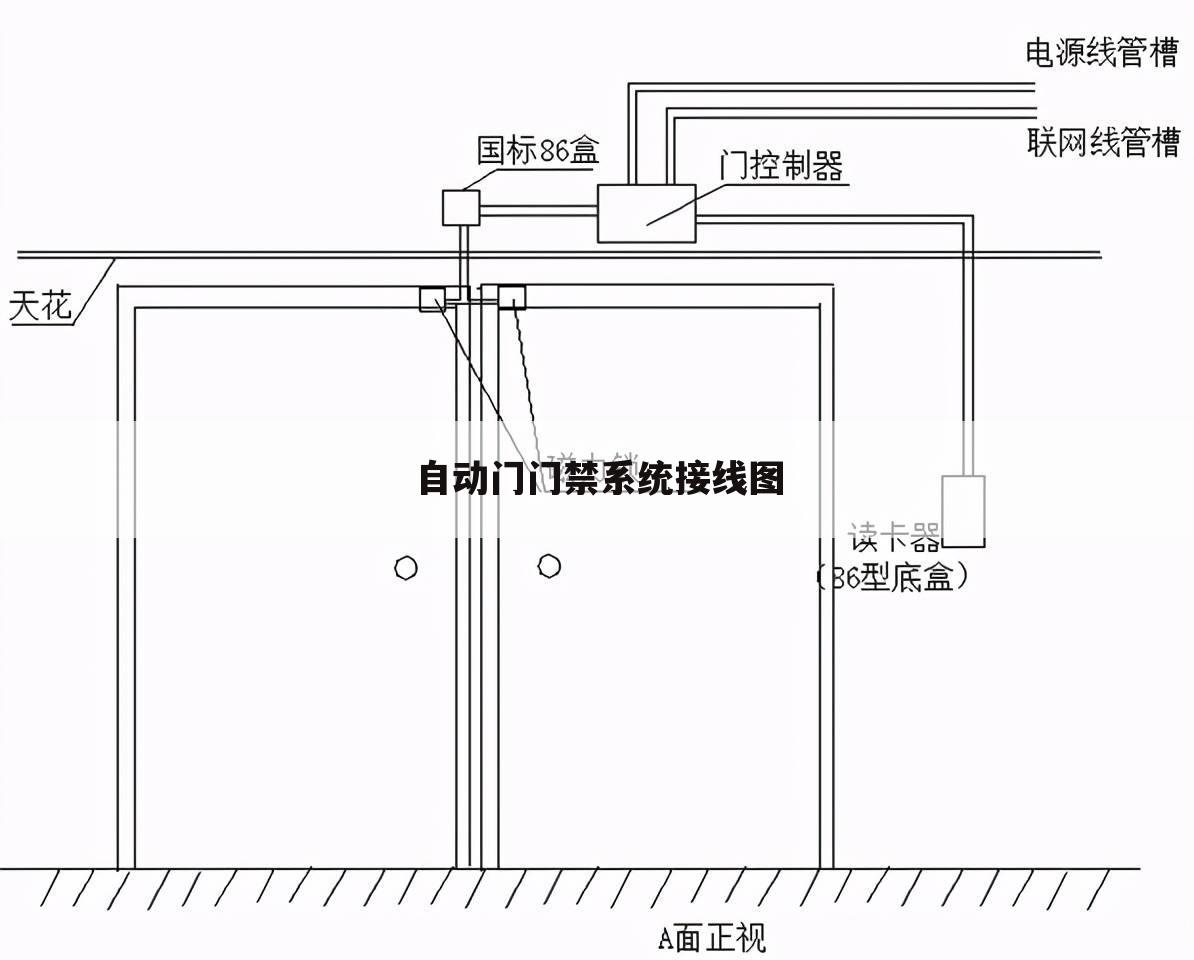

自动门门禁系统接线图
热心用户提供：【浪白阳】 ，解答(门禁电插锁安装)的问题，欢迎阅读！
最佳答案连接方法：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
拓展资料：
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。
3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。
4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
以上就是道尔智控小编解疑贡献者：（浪白阳）回答的关于“自动门门禁系统接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续讨论下文用户【忧涵绫】贡献的“两个门禁机控制一把磁力锁怎么接”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
两个门禁机控制一把磁力锁怎么接
本文贡献者：【忧涵绫】 ，解答(门禁电插锁安装)的问题，欢迎阅读！
最佳答案将内侧的一台做门禁控制机，外侧的一台仅做指纹读头使用，输出韦根信号给内侧的门禁控制机，让内侧的门禁控制机给信号开锁，如果内侧机不支持外接读头，需要增加一台门禁控制器，两台指纹机仅作读头使用
以上就是道尔智控小编解答(忧涵绫)分析关于“两个门禁机控制一把磁力锁怎么接”的答案，接下来继续为你详解用户（爱是一家人）贡献“门禁系统安装”的一些相关解答，希望能解决你的问题！
门禁系统安装
本文贡献者：【爱是一家人】 ，解答(门禁电插锁安装)的问题，欢迎阅读！
最佳答案门禁的安装步骤
1. 现场考察 查看现场环境及门的材质等，确定适合安装哪种锁。若甲方有要求，则要按照甲方要求做，若还有更好的方案可现场提出，并与甲方协商确定最终施工方案。
2. 布线 布线之前，应跟客户确认一下布线走向。布线时需考虑美观以及安全性，在不破坏墙面的前提下，尽量做到安全、节省和实用，尽可能的避免走明线。需在墙面打孔订线槽时，应与甲方讲明，书面的协议，以免以后造成不必要的麻烦。在布线时，应在线的两端贴上标签，标明情况，使人一目了然。电源线对接应按照“棕正蓝负”、“白正黑负”、“红正黑福”等规则。电源线以及视频线应尽量避免有接头，除了非用接头不可得，其接头必须采用压线或焊接。
3. 安装设备 装磁力锁需在门上打孔时，若是木质门，则可直接8mm手枪钻直接打孔；若是铁质门，应先用4.2mm钻头，再用6mm钻头，最后用8mm钻头；若是玻璃门，则应用专业的钻头打孔，或者用U型架直接夹在门上。在只装进出门按钮时，只需从电源引出一根网线，将两个按钮并联，用网线中的两根，接电源的COM及NC端；需考勤装小精灵时，接线图如下图示：
4. 调试 接通电源，按下按钮查看开门时间是否合适，进出门按钮工作正常后，即可交付。
5. 交付 给甲方交代清楚使用方法即可。
6. 售后服务 产品贴上公司标签，并告知服务热线。
以上就是道尔智控小编解答(爱是一家人)贡献关于“门禁系统安装”的答案，接下来继续为你详解用户（孤独陪着我）回答“门禁一体机怎么开锁”的一些相关解答，希望能解决你的问题！
门禁一体机怎么开锁
热心用户提供：【孤独陪着我】 ，解答(门禁电插锁安装)的问题，欢迎阅读！
接门禁专用电源上，电锁正极接电源NC端子，负极接电源com或者gnd端子上。
直接接到门禁机上，电锁正极接门禁机Nc端子，电锁负极接电源GND端子，电源12V+接com端子。
电控锁，阴极锁 主要安装于不锈钢门，木门，主要接线方式正极接电源NO端子，负极接com端子。
静音锁接线方式：电源12V+接电锁板上的12v+ 负极对应接上；电锁K+,K- k+接电源NO端子 k-接电源com端子或者gnd端子。
出租屋一体锁接线方法：12v电源直接对应接入电锁12v+ 、gnd即可。
以上就是道尔智控小编解答(孤独陪着我)解答关于“门禁一体机怎么开锁”的答案，接下来继续为你详解用户（超神戰士）回答“防火门电磁锁安装视频”的一些相关解答，希望能解决你的问题！
防火门电磁锁安装视频
本文贡献者：【超神戰士】 ，解答(门禁电插锁安装)的问题，欢迎阅读！
最佳答案发布时间：2013.03.19 新闻来源：电插锁|磁力锁|门禁电源|阴极锁|佛山门禁安装-佛山市南海区忠博电子科技有限公司 浏览次数： 所谓的电磁锁、电插锁等，都是没有机械的锁舌结构，主要是磁场和电来进行吸引作用，达到上锁的目的，电磁锁、电插锁是最为耐用，坚固又安全的电锁了！但是要将它们功效都发展出来，主要是： 一、磁力锁可以水平或垂直安装于门框上，但是磁力锁无论水平或垂直安装于门框上，都需要有个角度。 二、当磁力锁安装和吸附的时候，最好是外露或是崁入。 三、磁力锁安装于室内，因为露在外面有安全之虞！而电线安装时最好能隐藏在门框内以策安全。
以上就是道尔智控小编解答(超神戰士)解答关于“防火门电磁锁安装视频”的答案，接下来继续为你详解用户（出暄玲）贡献“门禁电锁接线图和设置”的一些相关解答，希望能解决你的问题！
门禁电锁接线图和设置
热心用户提供：【出暄玲】 ，解答(门禁电插锁安装)的问题，欢迎阅读！
最佳答案门禁系统详细安装接线图要看你选用的产品而定。
电锁是门禁系统常用设备，利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。
一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。
一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。
⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。
扩展资料：
另外，磁力锁(或称电磁锁)的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。因为电磁锁没有复杂的机械结构以及锁舌的构造，适用在逃生门或是消防门的通路控制。
其内部用灌注环氧树酯(epoxy)保护锁体。电磁锁的吸力强度以LB表示(磅)，测试的方法是静态加压。所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力，当超出电磁锁的吸力时瞬间拉开吸附铁板，此ㄧ拉力的数据就是电磁锁的拉力值。而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压(collinear load test)，如此电磁锁的吸力(Holding Force)才是最大。吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化。
安装方法：
外开门的表面安装方法
第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装
第二步：拿出安装纸板，将纸板沿着虚线折叠把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.
第三步：
A 继铁板的固定，将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。
B 边板的固定，把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。
C 修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。
D 固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上。
第四步：按照说明书的指示接线。
第五步：盖上盖板，把小铝柱体塞进锁主体的螺丝孔中。
注意事项：
在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
内开门的表面安装方法 内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。每套 Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。
a 先将Z&L支架中的L1支架放在装锁的位置上，用自攻螺丝固定于门框或墙面上。
b 用六角扳手将锁主体锁在L1支架上。
c 对应于L1支架的位置把Z2支架固定在门上。
d 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。（Z1与Z2的相对位置根据门的厚度可以调节）。
e 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。
f 如果是双扇门，可以用两个Z &L支架。
参考资料：百度百科-门禁电锁
上文就是道尔智控小编解答贡献者：（出暄玲）贡献的关于“门禁电锁接线图和设置”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续讨论下文用户【戴着面具跳舞】回答的“12v门禁锁电源接线图解”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
12v门禁锁电源接线图解
本文贡献者：【戴着面具跳舞】 ，解答(门禁电插锁安装)的问题，欢迎阅读！
最佳答案、真正的门禁一体化电磁锁，只有2条线接，就是红色和黑色，接入DC12V弱电，红色接正，黑色接负。发卡在门紧锁上直接发。很简单的。
2，你问的可能是简易型门禁的接线法。如果是简易型门禁，要外接电磁锁，那就需要通过开关电源。开关电源正极要接入门禁的正极，通过门禁再接电磁锁的正极，门禁的负极和电磁锁的负极共同接在开关电源的负极，也就是GND这个接点。
需要注意的是，门禁的开关电源都比较大，使用的是电源板输出，下面一般会带一个12V7a左右的蓄电池，电源板上面有很多个接点，要注意不要接错，否则，电磁锁可能就烧掉了。
