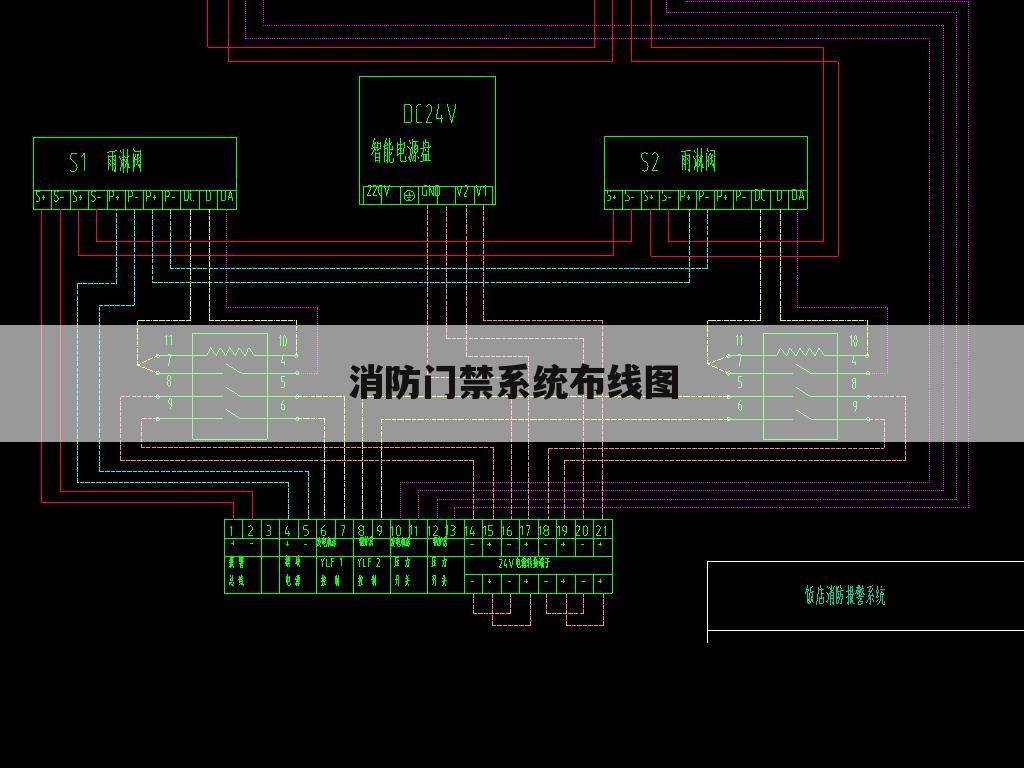

消防门禁系统布线图
本文最佳回答用户：【心比柠檬酸】 ，现在由道尔智控小编为你探讨与【电梯刷卡门禁接线图】的相关内容！
答使用不同的门禁系统对布线的要求不同，笔者以现使用的一款金属指纹机为例。介绍一下门禁布线的基本接线图。
1 外接读卡器
接线如图一所示，本机配有内置EM读卡器，也可以外接EM、IC、HID等维根26读卡器，使用方法和内置读卡器相同。在添加卡时，EM卡既可以在本机操作，也可以在外置读卡器上操作，其它类型卡必须在相应的外接读卡器上读卡。
图一：外接读卡器接线图
2 单门双机互联
接线如图二所示，在门内和门外各装一台控制器，把门内的当作控制器，门外的当作读卡器使用。
单门双机互联时，和单门单机相比有如下特点：
2.1 可在任一台机器上增加卡用户，门内和门外用户资料共享，用户总数量可由2160人扩展到4160人，所有用户均可用卡或指纹进出门。注意此连接方法两台机的指纹要录成相同的方可双向开门。
2.2 两台控制器的设置必须完全相同，当管理员密码设置不相同时，门外机器不能利用自己保存的用户资料开门。
2.3 本机还可作单独的读卡器使用，与任何具有维根26协议的控制器配合使用。
以上就是道尔智控小编解答贡献者：（心比柠檬酸）贡献的关于“消防门禁系统布线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续叙说下文用户【北辰】分析的“单元门禁电路原理图”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
单元门禁电路原理图
本文最佳回答用户：【北辰】 ，现在由道尔智控小编为你解答与【电梯刷卡门禁接线图】的相关内容！
答门禁系统详细安装接线图要看你选用的产品而定。 一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。 一般接线方式： ①门禁主机上的+12V、GND端（门禁主机供电.
以上就是道尔智控小编分享贡献者：（北辰）回答的关于“单元门禁电路原理图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续简述下文用户【一只喵~ω~】解答的“门禁一体机怎么接电梯”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁一体机怎么接电梯
本文最佳回答用户：【一只喵~ω~】 ，现在由道尔智控小编为你探讨与【电梯刷卡门禁接线图】的相关内容！
答门禁电压是12V ，电梯的一般是24V ，从照明220V处接门禁电源。
先将内招板上的24V经过三端稳压器7812降压到12V，接入门禁电源。
门禁如果是继电器输出，将按钮开关（不是按钮灯哦）的一条线剪断有两个线头，分别接在继电器的常开触点上。如果要控制所有的楼层，那么就把按钮的公共端剪断接到继电器的常开触点上（不要把线搞错了，除了公共端，另一条是控制线，要分清楚）。
如果是别的方式输出，要加一个12V的继电器，然后按照第二条接线。
以上就是道尔智控小编解答(一只喵~ω~)贡献关于“门禁一体机怎么接电梯”的答案，接下来继续为你详解用户（痊愈与疤）分析“门禁一体机怎么开锁”的一些相关解答，希望能解决你的问题！
门禁一体机怎么开锁
本文最佳回答用户：【痊愈与疤】 ，现在由道尔智控小编为你详解与【电梯刷卡门禁接线图】的相关内容！
接门禁专用电源上，电锁正极接电源NC端子，负极接电源com或者gnd端子上。
直接接到门禁机上，电锁正极接门禁机Nc端子，电锁负极接电源GND端子，电源12V+接com端子。
电控锁，阴极锁 主要安装于不锈钢门，木门，主要接线方式正极接电源NO端子，负极接com端子。
静音锁接线方式：电源12V+接电锁板上的12v+ 负极对应接上；电锁K+,K- k+接电源NO端子 k-接电源com端子或者gnd端子。
出租屋一体锁接线方法：12v电源直接对应接入电锁12v+ 、gnd即可。
以上就是道尔智控小编分享贡献者：（痊愈与疤）回答的关于“门禁一体机怎么开锁”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续浅析下文用户【少年瘾。】贡献的“两个门禁机控制一个电磁锁接线图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
两个门禁机控制一个电磁锁接线图
本文最佳回答用户：【少年瘾。】 ，现在由道尔智控小编为你讲解与【电梯刷卡门禁接线图】的相关内容！
答门禁机控制电销接线图：
门禁机是门禁系统的核心控制设备，以大容量FLASH作为存储载体，具有数据存储可靠，掉电数据不丢失，集管理和自动控制为一体。实现门禁的自动化管理，数据还可用于考勤，实现门禁考勤双功能，同时与一卡通系统可以无缝连接。广泛应用于智能大厦或智能社区的门禁控制、考勤管理、安防报警、停车场管理、电梯控制、楼宇自控等，还可与其它系统联动控制等多种控制功能。
以上就是道尔智控小编解答(少年瘾。)解答关于“两个门禁机控制一个电磁锁接线图”的答案，接下来继续为你详解用户（邪尊）解答“电梯门禁怎么接线”的一些相关解答，希望能解决你的问题！
电梯门禁怎么接线
本文最佳回答用户：【邪尊】 ，现在由道尔智控小编为你详解与【电梯刷卡门禁接线图】的相关内容！
答给你参考一下FCARD的，如下图：
你可以形容一下是什么样子的，一般情况下电梯门禁的解法分为“待按”/ “不待按”。待按和不待按的解法都是不一样的。
以上就是道尔智控小编解答贡献者：（邪尊）贡献的关于“电梯门禁怎么接线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续:下文用户【笑叹ッ词穷】回答的“门禁系统接线图”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统接线图
本文最佳回答用户：【笑叹ッ词穷】 ，现在由道尔智控小编为你详解与【电梯刷卡门禁接线图】的相关内容！
答需要连接门禁电锁和门禁电源 门禁机 这几部分连接成一个门禁系统整体，可参考广州门禁安装示意图
以上就是道尔智控小编解疑贡献者：（笑叹ッ词穷）分析的关于“门禁系统接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续分析下文用户【为沵画地为牢】解答的“单元门禁安装接线图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
单元门禁安装接线图
本文最佳回答用户：【为沵画地为牢】 ，现在由道尔智控小编为你详解与【电梯刷卡门禁接线图】的相关内容！
一、设备安装
(1)前端设备
A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场(如重载马达、监视器等)，并需配合控制箱的接地方式。
B、出门处安装出门按钮。
C、电磁锁安装在门和门框的上沿。
D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体情况可根据客户选择安装方式。
(2)中控室设备
A、控制主机和键盘安装在立面墙上或置于工作台上。
B、报警装置放置在报警效果较好的位置。
C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。
二、设备调试
(1)系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
(2)管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
(3)尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
(4)做好调试记录。
(5)最后填写竣工报告。
3
三、管线安装
(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。小截面系统连接可以绞接，绞接匝数应在五匝，然后搪锡，用绝缘带包扎。管线经过建筑物的变形缝处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。
(2)门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，并应固定牢固电缆芯线和所配导线的部均应标明编号，并与图纸不易褪色；端子板与每个接线端，接线不得超过二根；电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵。
(3)门禁控制器的主电源引入线应直接与电源连接，严禁用电源插头，主电源应有明显标志；门禁控制器的接地牢固，并有明显标志。
(4)监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规：接地母线的表面应完整，无明显损伤和残余焊剂渣，铜带母线光，滑无毛刺，绝缘层不得有老化龟裂现象；接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端；电缆走道上的铜带母线可采用螺丝固定，电缆走道上的铜绞线母线，应绑扎在横档上；系统的工程防雷接地安装，应严格按设计要求施工。接地安装，应配合土建施工同时进行。
4
四、小丫社区门禁系统接线图
回答不易！希望能够帮助到您和被您！祝您生活愉快！
以上就是道尔智控小编解答(为沵画地为牢)解答关于“单元门禁安装接线图”的答案，接下来继续为你详解用户（宁负她不负天下）分析“电梯外呼刷卡怎么接线”的一些相关解答，希望能解决你的问题！
电梯外呼刷卡怎么接线
本文最佳回答用户：【宁负她不负天下】 ，现在由道尔智控小编为你探讨与【电梯刷卡门禁接线图】的相关内容！
答不同的系统接线不一样，分层控制和统一控制的接线方法也不一样，常见的接线方式是将刷卡器的输出端串入电梯按钮的信号公共端，然后设置刷卡器，不同厂家的刷卡设备设置方法不一样，请参考随机说明书。
上文就是道尔智控小编解答贡献者：（宁负她不负天下）贡献的关于“电梯外呼刷卡怎么接线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续叙述下文用户【执笔画倾颜】贡献的“电磁锁门禁系统接线图”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
电磁锁门禁系统接线图
本文最佳回答用户：【执笔画倾颜】 ，现在由道尔智控小编为你解答与【电梯刷卡门禁接线图】的相关内容！
答门禁系统接线图如下：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
