本文中提到了8个关于门禁开门按钮接法的相关看点，同时还对门禁开关按钮怎么接线图解也有不同的看法，希望本文能为您找到想要的答案，记得关注哦！

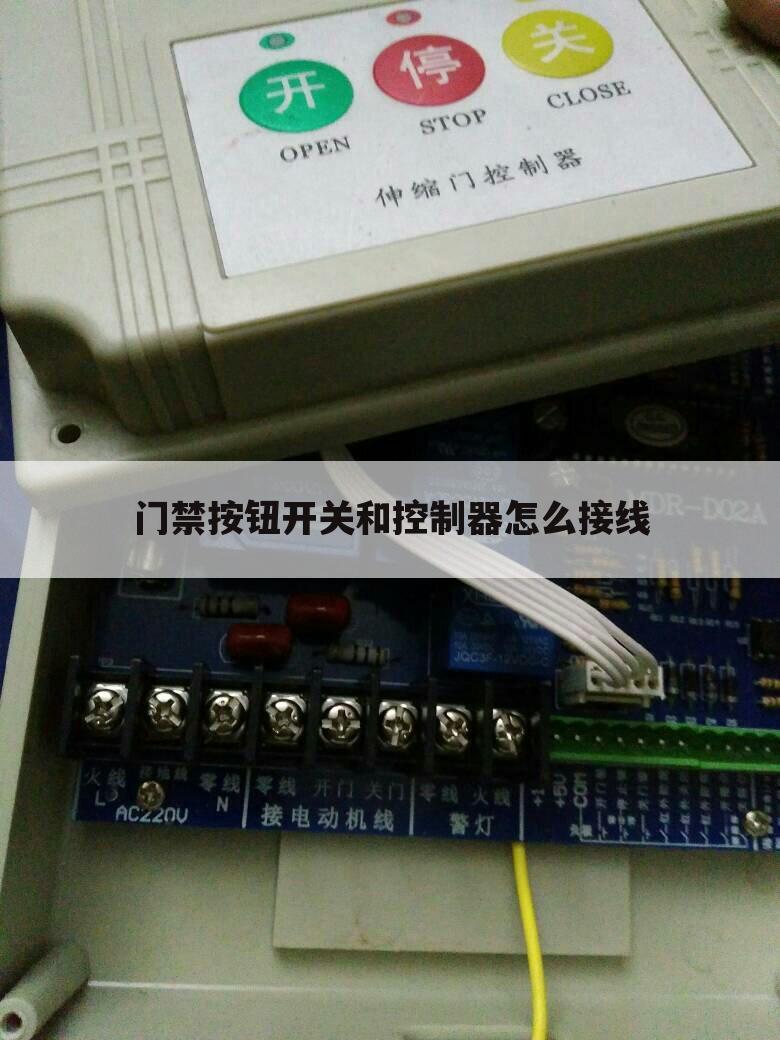

门禁按钮开关和控制器怎么接线
本文贡献者：【回忆像海】 ，解答(门禁开门按钮接法)的问题，欢迎阅读！
贡献者回答刷卡进入，出门时也刷卡。我们通常称为“双向门禁”或者“双向读卡”，这种方式的优点是安全性级别较高，一般也不准人随便出，出去的人都有记录可以查询，知道谁何时出了哪道门。 刷卡进入，出门时不用刷卡，按一下开门按钮就可以打开电锁出门。我们通常称为“单向门禁”或者“单向读卡”，这种方式的优点在于，便捷，出门方便，这种方式比第一种方式使用更方便，安全性略低（防外人不防内部人员），成本更低，这种方式的普及程度更广，出于性价比考虑，大多数办公门禁的内部门都采用这种模式。 这种模式用到的“出门按钮”或者叫“开门按钮”是门禁设备的一个组成部分。 出门按钮的原理，其实就是一个门铃按钮的原理，按下时，内部两个触点导通，松手时按钮弹回，触点断开。所以，有些工程中有人就直接采用门铃按钮来做出门按钮也是可以的。只是门铃按钮通常会印刷一个“铃铛”的图案在上面。
按材质来分：可以分为塑料按钮和金属按钮。塑料按钮便宜，耐用，看起来没有金属按钮高档。金属按钮，看起来高档，使用寿命没有塑料按钮长，但是也可以用很多年，触感会更用力一些。 按大小来分：可以分为86底盒按钮（我们通常墙上的电源插座，日光灯开关的底盒就是86底盒）和小型按钮（小型按钮尺寸有很多总，外形要比86底盒按钮漂亮一些，但是没有86底盒按钮大气和标准）。
以上就是道尔智控小编解答(回忆像海)分析关于“门禁按钮开关和控制器怎么接线”的答案，接下来继续为你详解用户（清风饮酒）解答“门禁一体机接线说明”的一些相关解答，希望能解决你的问题！
门禁一体机接线说明
本文贡献者：【清风饮酒】 ，解答(门禁开门按钮接法)的问题，欢迎阅读！
贡献者回答1、如下图，这一套装门禁总体的接线图。
2、门禁考勤一体机：GND:接地（接门禁电源的GND）；12V:接电源门禁电源的12V，为门禁主机提供12V的电压；COM:公共端；NO:通电上锁（接门禁电源的PUSH）。
3、NC:断电开锁，AL+：警报器正极；AL-:警报器负极；BUT：按钮；B+：门铃正极；B-:门铃负极；这里要注意的是：要把COM口和GND口用一根线连接起来。
4、电插锁：正常就是12V就可以了，只要对应的接到门禁电源的NC和GND就可以了；最起码要用2*1平方的电源线。
5、出门开关：接到门禁电源的PUSH 和GND就可以了，网线即可。
以上就是道尔智控小编解答贡献者：（清风饮酒）贡献的关于“门禁一体机接线说明”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续热议下文用户【月亮几点睡】贡献的“门禁系统接线图方法”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统接线图方法
热心用户提供：【月亮几点睡】 ，解答(门禁开门按钮接法)的问题，欢迎阅读！
贡献者回答连接方法：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
拓展资料：
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。
3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。
4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
以上就是道尔智控小编解疑贡献者：（月亮几点睡）解答的关于“门禁系统接线图方法”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续描述下文用户【丿铭仁丨堂Team】贡献的“门禁电开关怎么接”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁电开关怎么接
本文贡献者：【丿铭仁丨堂Team】 ，解答(门禁开门按钮接法)的问题，欢迎阅读！
贡献者回答门禁系统详细安装接线图要看你选用的产品而定。
一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。
一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。
⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。
以上就是道尔智控小编解答(丿铭仁丨堂Team)分析关于“门禁电开关怎么接”的答案，接下来继续为你详解用户（平凡之路）贡献“门禁遥控接线图”的一些相关解答，希望能解决你的问题！
门禁遥控接线图
热心用户提供：【平凡之路】 ，解答(门禁开门按钮接法)的问题，欢迎阅读！
贡献者回答一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。
接线方式：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
以上就是道尔智控小编解答(平凡之路)解答关于“门禁遥控接线图”的答案，接下来继续为你详解用户（苦妄）贡献“门禁系统怎么接线安装”的一些相关解答，希望能解决你的问题！
门禁系统怎么接线安装
本文贡献者：【苦妄】 ，解答(门禁开门按钮接法)的问题，欢迎阅读！
贡献者回答1/4
一、设备安装
(1)前端设备
A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场(如重载马达、监视器等)，并需配合控制箱的接地方式。
B、出门处安装出门按钮。
C、电磁锁安装在门和门框的上沿。
D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体情况可根据客户选择安装方式。
(2)中控室设备
A、控制主机和键盘安装在立面墙上或置于工作台上。
B、报警装置放置在报警效果较好的位置。
C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。
2/4
二、设备调试
(1)系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
(2)管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
(3)尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
(4)做好调试记录。
(5)最后填写竣工报告。
3/4
三、管线安装
(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。
(2)门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵。
(3)门禁控制器的主电源引入线应直接与电源连接，门禁控制器的接地牢固，并有明显标志。
(4)监控室内接地母线的路由、规格应符合设计要求。
上文就是道尔智控小编分享贡献者：（苦妄）解答的关于“门禁系统怎么接线安装”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续研究下文用户【立莲】解答的“门禁电源接线方法”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁电源接线方法
热心用户提供：【立莲】 ，解答(门禁开门按钮接法)的问题，欢迎阅读！
贡献者回答一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。
接线方式：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
更多关于门禁电源怎么接线，进入：查看更多内容
以上就是道尔智控小编解答(立莲)贡献关于“门禁电源接线方法”的答案，接下来继续为你详解用户（梦幻の蝴蝶）回答“门禁开关接线分正负极吗，Push是正极还是负极，门禁开关接Push和Gnd接通时不就短路了吗？”的一些相关解答，希望能解决你的问题！
门禁开关接线分正负极吗，Push是正极还是负极，门禁开关接Push和Gnd接通时不就短路了吗？
本文贡献者：【梦幻の蝴蝶】 ，解答(门禁开门按钮接法)的问题，欢迎阅读！
贡献者回答门禁的出门开关，接到电源的PUSH 和 GND即可（读卡器也应该会接到电源的这两根线上的），不分正负。 其实，出门按一下开关，也就是让这两根线短接一下而已。一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。 接线方式： 1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。 2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。 3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。 4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。 5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端门禁系统详细安装接线图要看你选用的产品而定。 电锁是门禁系统常用设备，利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。 一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。 一般接线方式：①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。
关于（门禁开门按钮接法）门禁开关按钮怎么接线图解的介绍就聊到这里吧，感谢你花时间阅读本站内容，更多关于门禁开门按钮接法的信息别忘了在本站进行查找喔。
