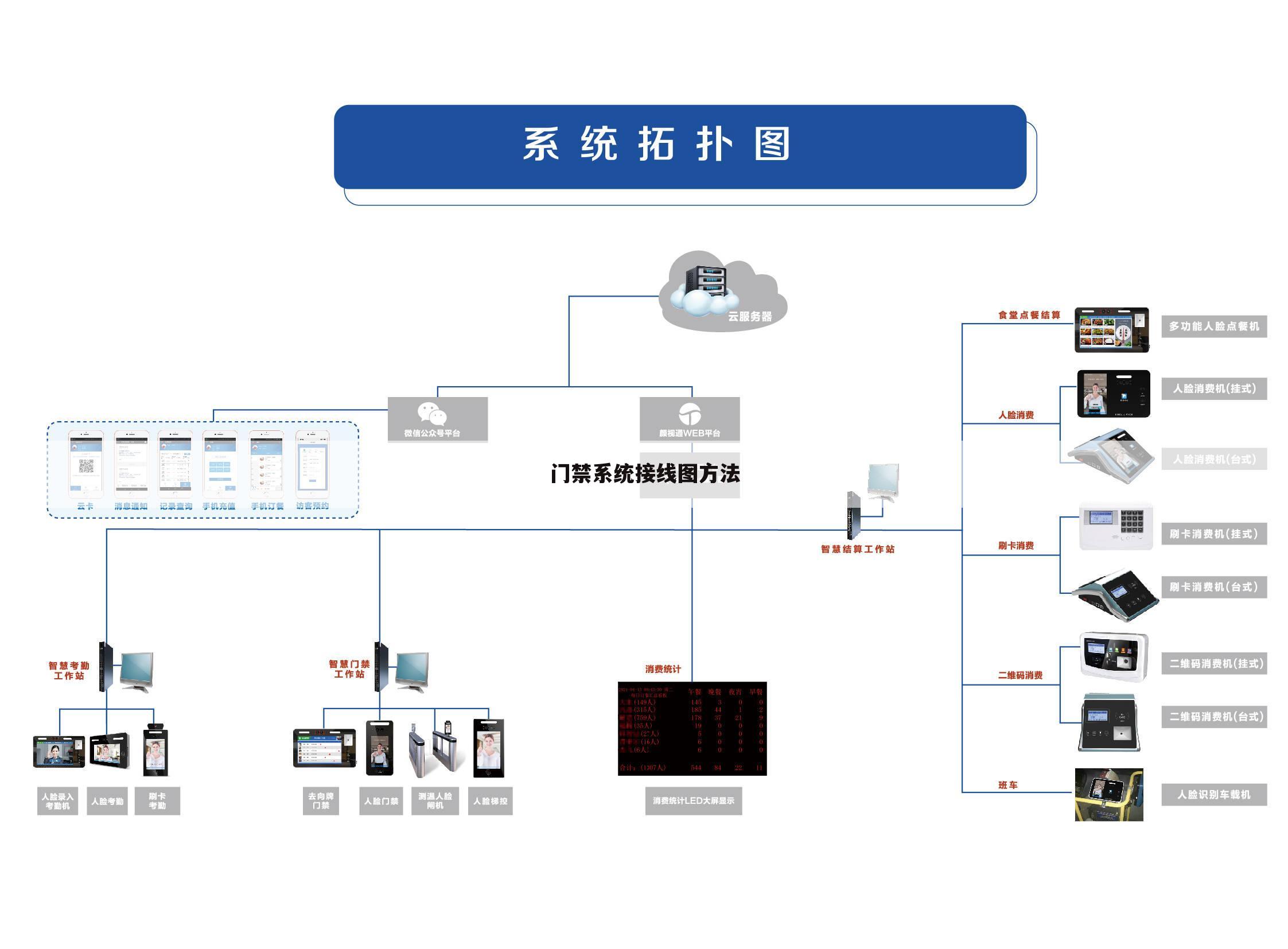

门禁系统接线图方法
本文贡献者：【xxx疯人院】 ，解答(电磁门禁原理)的问题，欢迎阅读！
优质回答NC的、GND；网线与电脑网卡网口连接： ①门禁主机上的+12V。 ⑥如需要联网的话。电控锁负端接门禁电源的GND端一般门禁系统配置、门铃接口：门禁主机。（门禁主机上开门信号标示是NO；或者接入到门禁电源的PUSH端和GND端、DATA0，还要接入RS485线（RS485通讯方式）或网线（TCP/，另一端和电脑连接。 ⑤另一端接读卡器的话，断电关锁）、GND端（门禁主机供电）接门禁电源的+12V、DATA1);IP通讯方式）与门禁主机连接。 另外门禁主机上可能还会有报警接口。 ③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端、电控锁（电插锁、门禁电源、出门按钮（或读卡器）。一般接线方式。 ④另一端接出门按钮的话、常闭锁而定），出门按钮的2根连线接到门禁主机的出门按钮端和GND端，读卡器连线接入门禁主机的对应信号端（一般接4个端子。联网的话还需要接主控电脑（安装相应软件）、电插锁）；通常接法接到NC端（通电开锁，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接。 ②电控锁正端接门禁电源的NO或NC端（视常开锁、GND端：12V，通常接NO端至接门禁电源的PUSH端）、门磁接口等（一般不接）如需要对应接入即可
上文就是道尔智控小编分享贡献者：（xxx疯人院）解答的关于“门禁系统接线图方法”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续浅析下文用户【为你战天下√】贡献的“门禁怎么安装接线图解”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁怎么安装接线图解
热心用户提供：【为你战天下√】 ，解答(电磁门禁原理)的问题，欢迎阅读！
一、设备安装
(1)前端设备
A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场(如重载马达、监视器等)，并需配合控制箱的接地方式。
B、出门处安装出门按钮。
C、电磁锁安装在门和门框的上沿。
D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体情况可根据客户选择安装方式。
(2)中控室设备
A、控制主机和键盘安装在立面墙上或置于工作台上。
B、报警装置放置在报警效果较好的位置。
C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。
二、设备调试
(1)系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
(2)管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
(3)尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
(4)做好调试记录。
(5)最后填写竣工报告。
3
三、管线安装
(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。小截面系统连接可以绞接，绞接匝数应在五匝，然后搪锡，用绝缘带包扎。管线经过建筑物的变形缝处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。
(2)门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，并应固定牢固电缆芯线和所配导线的部均应标明编号，并与图纸不易褪色；端子板与每个接线端，接线不得超过二根；电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵。
(3)门禁控制器的主电源引入线应直接与电源连接，严禁用电源插头，主电源应有明显标志；门禁控制器的接地牢固，并有明显标志。
(4)监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规：接地母线的表面应完整，无明显损伤和残余焊剂渣，铜带母线光，滑无毛刺，绝缘层不得有老化龟裂现象；接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端；电缆走道上的铜带母线可采用螺丝固定，电缆走道上的铜绞线母线，应绑扎在横档上；系统的工程防雷接地安装，应严格按设计要求施工。接地安装，应配合土建施工同时进行。
4
四、小丫社区门禁系统接线图
回答不易！希望能够帮助到您和被您！祝您生活愉快！
以上就是道尔智控小编分享贡献者：（为你战天下√）回答的关于“门禁怎么安装接线图解”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续剖析下文用户【所爱皆是遗憾】贡献的“ZTKECO门禁系统安装接线图”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
ZTKECO门禁系统安装接线图
本文贡献者：【所爱皆是遗憾】 ，解答(电磁门禁原理)的问题，欢迎阅读！
门禁系统，在智能建筑领域，意为Access Control System，简称ACS。指“门”的禁止权限，是对“门"的戒备防范。这里的“门”，广义来说，包括能够通行的各种通道，包括人通行的门，车辆通行的门等。因此，门禁就包括了车辆门禁。在车场管理应用中，车辆门禁是车辆管理的一种重要手段，不以收取停车费为目的，主要是管理车辆进出权限。
出入口门禁安全管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体，它涉及电子，机械，光学，计算机技术，通讯技术，生物技术等诸多新技术。它是解决重要部门出入口实现安全防范管理的有效措施。适用各种机要部门，如银行、宾馆、车场管理、机房、军械库、机要室、办公间，智能化小区，工厂等。
门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统。它在工作环境安全、人事考勤管理等行政管理工作中发挥着较大的作用。
以上就是道尔智控小编解答(所爱皆是遗憾)解答关于“ZTKECO门禁系统安装接线图”的答案，接下来继续为你详解用户（张杰勇敢飞，星星永相随！）贡献“磁力锁怎么接门禁”的一些相关解答，希望能解决你的问题！
磁力锁怎么接门禁
本文贡献者：【张杰勇敢飞，星星永相随！】 ，解答(电磁门禁原理)的问题，欢迎阅读！
优质回答一般磁力锁接控制器，注意极性、出门开关接控制器，注意开关量是常开还是常闭、户外门禁读头接控制器，注意电源极性及韦根信号极性(D0/D1)，读头外壳都有颜色的定义。
门禁一体化电磁锁只有一条红线和一条黑线，接入DC12V弱电，红色接正极，黑色接负极。发卡在门紧锁上直接发。
而简易型门禁是要外接电磁锁的，得通过开关电源。将开关电源正极与门禁的正极相接，通过门禁后再接电磁锁的正极，门禁的负极和电磁锁的负极共同接在开关电源的负极，也就是GND这个接点。

扩展资料：
电磁锁（或称磁力锁）的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。
只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。因为电磁锁没有复杂的机械结构以及锁舌的构造，适用在逃生门或是消防门的通路控制。其内部用灌注环氧树酯保护锁体。
如今电磁锁的吸力强度以LB表示(磅)，测试的方法是静态加压。所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力，当超出电磁锁的吸力时瞬间拉开吸附铁板，此拉力的数据就是电磁锁的拉力值。而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压，如此电磁锁的吸力才是最大。吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化。
以上就是道尔智控小编解答(张杰勇敢飞，星星永相随！)解答关于“磁力锁怎么接门禁”的答案，接下来继续为你详解用户（滕元凯）分析“门禁系统接线”的一些相关解答，希望能解决你的问题！
门禁系统接线
热心用户提供：【滕元凯】 ，解答(电磁门禁原理)的问题，欢迎阅读！
优质回答门禁电源的话，一般把门禁电源接在。转压器上面转压器的输出一般有正极跟负极，你把正极跟负极跟电源相接就好了。
以上就是道尔智控小编解答贡献者：（滕元凯）分析的关于“门禁系统接线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续讨论下文用户【南梦破碎】解答的“门禁电磁锁的安装视频”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁电磁锁的安装视频
热心用户提供：【南梦破碎】 ，解答(电磁门禁原理)的问题，欢迎阅读！
优质回答门锁是家居环境中的第一道防护屏障，所以对于门禁锁的选择十分的重要。市面上的门锁有许多种，而常见的电锁在高档的小区使用的较多，门禁电锁的种类有：门禁磁力锁、门禁阴极锁、门禁电控锁和门禁电控锁。在电锁的分类上看，按照功能来分：断电开门型电锁、断电闭门型电锁和集成机械钥匙型电锁。小编就要为大家介绍下常见的门禁电锁安装，电磁力锁安装步骤。
电磁力锁使用环境
户内电磁锁：周围空气温度
上限：+40℃
下限：一般地区-10℃，高寒地区-25℃
海拔
分为1000m，2000m，3000m
湿度
日平均值不大于95[%]，月平均值不大于90[%]
空气污秽等及为GB/T5582中的0，1或者2级
无经常性的剧烈震动。
户内电磁锁：
周围空气温度
上限：+40℃
下限：一般地区-30℃，高寒地区-40℃
门禁电锁安装安装
第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装。
第二步：拿出安装纸板，将纸板沿着虚线折叠把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔。
第三步：
A 继铁板的固定，将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。
B 边板的固定，把边板用两个半圆头螺丝固定在先前打孔的门框上(固定在边板的长形孔中)。注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。
C 修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。
D 固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上。
第四步：按照说明书的指示接线。
第五步：盖上盖板，把小铝柱体塞进锁主体的螺丝孔中。
门禁电锁安装的步骤不会很麻烦，只要根据说明书的指导进行安装便可，但如果是较为著名、服务较好的品牌会提供上门安装的服务。门禁电锁的价格在市场上的价格浮动很大，上千元至上万元价格的门禁电锁都有。大家在选购的时候要看门禁锁的材质和安全系统，这与家居安全十分相关的。就是小编为大家整理的门禁电锁安装内容。
以上就是道尔智控小编解答(南梦破碎)贡献关于“门禁电磁锁的安装视频”的答案，接下来继续为你详解用户（旧街旧港）贡献“门禁卡怎么接线”的一些相关解答，希望能解决你的问题！
门禁卡怎么接线
本文贡献者：【旧街旧港】 ，解答(电磁门禁原理)的问题，欢迎阅读！
优质回答如果你想通过遥控器来控制门禁电锁的开关，无论什么样的门禁系统，你都可以将遥控器的(NO)和(GND)接到门禁控制器上的开门按钮的接线位置上（不区分正负），即可实现遥控开锁的需求。门禁遥控器的控制板，所需电源直接取自于门禁的12V电源（区分正负）。
以上就是道尔智控小编解答(旧街旧港)解答关于“门禁卡怎么接线”的答案，接下来继续为你详解用户（oo兜兜冇餹）回答“纳奇门禁电源接线图 详细”的一些相关解答，希望能解决你的问题！
纳奇门禁电源接线图 详细
本文贡献者：【oo兜兜冇餹】 ，解答(电磁门禁原理)的问题，欢迎阅读！
优质回答纳奇门禁接线图方法？
最近几年随着感应卡技术，生物识别技术的发展，门禁系统得到了飞跃式的发展，进入了成熟期，门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统，更好的保障了大家财产以及人身安全。那么门禁系统是如何安装的呢？具体的安装步骤是什么呢？
工具原料门禁系统
方法/步骤分步阅读
1
/4
一、设备安装
(1)前端设备
A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场(如重载马达、监视器等)，并需配合控制箱的接地方式。
B、出门处安装出门按钮。
C、电磁锁安装在门和门框的上沿。
D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体情况可根据客户选择安装方式。
(2)中控室设备
A、控制主机和键盘安装在立面墙上或置于工作台上。
B、报警装置放置在报警效果较好的位置。
C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。
2
/4
二、设备调试
(1)系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
(2)管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
(3)尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
(4)做好调试记录。
(5)最后填写竣工报告。
3
/4
三、管线安装
(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。小截面系统连接可以绞接，绞接匝数应在五匝，然后搪锡，用绝缘带包扎。管线经过建筑物的变形缝处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。
(2)门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，并应固定牢固电缆芯线和所配导线的部均应标明编号，并与图纸不易褪色；端子板与每个接线端，接线不得超过二根；电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵。
(3)门禁控制器的主电源引入线应直接与电源连接，严禁用电源插头，主电源应有明显标志；门禁控制器的接地牢固，并有明显标志。
(4)监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规：接地母线的表面应完整，无明显损伤和残余焊剂渣，铜带母线光，滑无毛刺，绝缘层不得有老化龟裂现象；接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端；电缆走道上的铜带母线可采用螺丝固定，电缆走道上的铜绞线母线，应绑扎在横档上；系统的工程防雷接地安装，应严格按设计要求施工。接地安装，应配合土建施工同时进行。
4
/4
四、门禁系统接线图
注意事项
内容仅供参考！
内容仅供参考并受版权保护
上文就是道尔智控小编解答贡献者：（oo兜兜冇餹）回答的关于“纳奇门禁电源接线图 详细”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续解疑下文用户【攒够了失望】分享的“门禁电源到控制器怎么接线”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁电源到控制器怎么接线
本文贡献者：【攒够了失望】 ，解答(电磁门禁原理)的问题，欢迎阅读！
优质回答门禁电插锁4根线的连接，直接将+12V的线接到继电器的COM端上，在从NC端接一根线到电锁的正极(也就是红色线)，电锁的负极(黑色线)直接接到电源的地上面就可以了。
电锁是门禁系统常用设备，利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。电锁是门禁系统常用设备，常用电锁：门禁磁力锁，门禁电插锁，门禁阴极锁，门禁阳极锁，门禁电控锁，不常用电锁：机电一体锁、推杠锁、剪力锁（磁力锁和电插锁复合）。
更多关于门禁电插锁4根线怎么接，进入：查看更多内容
