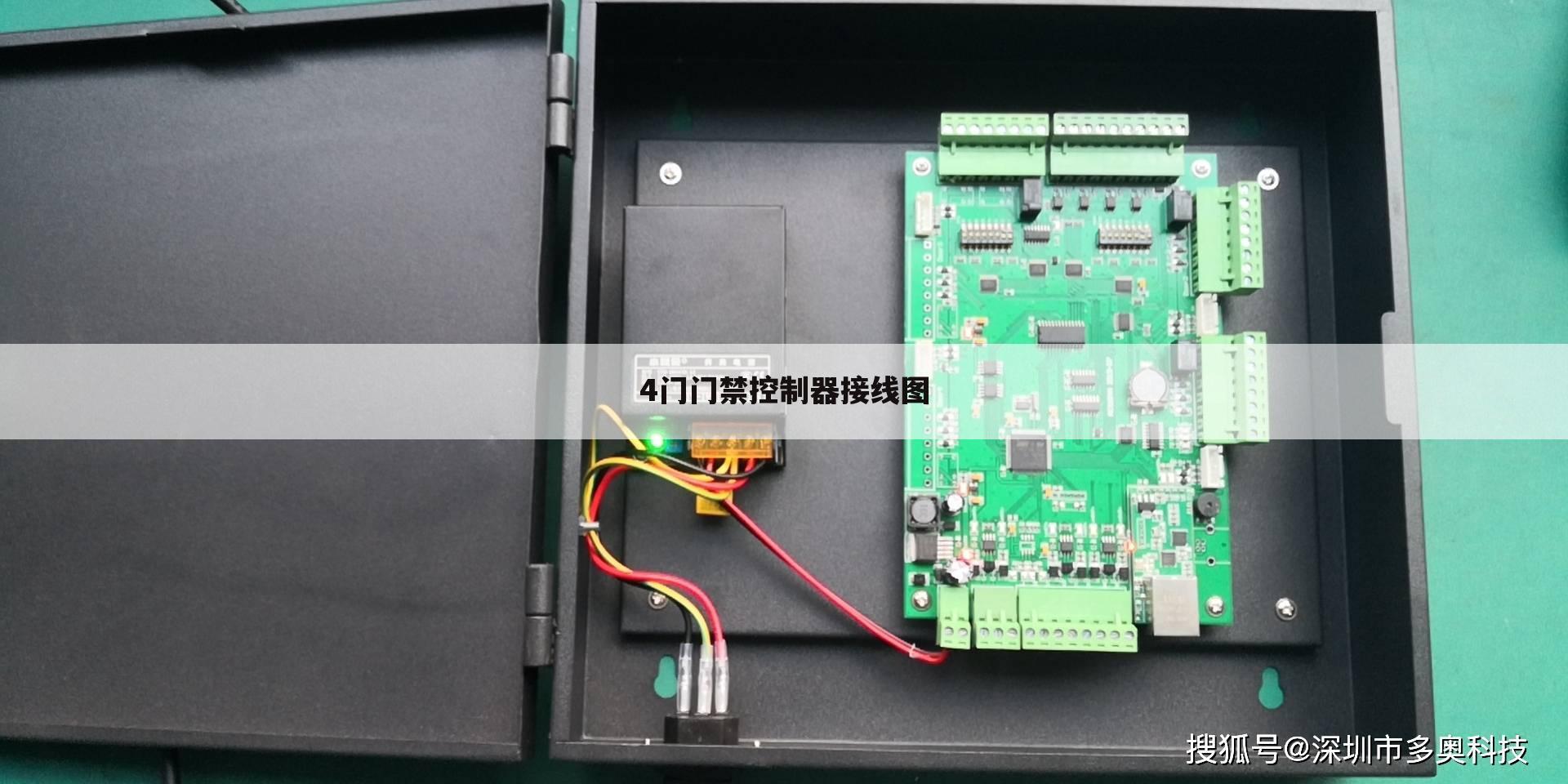

4门门禁控制器接线图
本文最佳回答用户：【女神大人】 ，现在由道尔智控小编为你讲解与【门禁门禁专用电源接线图】的相关内容！
最佳回答1.门禁接线方式 一般门禁系统配置:门禁主机、门禁电源、电控锁、出门按钮。 接线方式: 1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。 2、电控锁正端接门禁电源的NO或NC端.
2.举例:中控门禁机接线示意图 锁由门禁专用电源供电 1、锁的接线(如YB100电插锁、YH280KG磁力锁等常闭锁),锁的正极接在.
3.举例:一体化门禁标准接线图 在项目中也会使用到一体化门禁,一体式门禁系统,简单的说就是.
以上就是道尔智控小编解答(女神大人)回答关于“4门门禁控制器接线图”的答案，接下来继续为你详解用户（凤眸有你）分析“门禁集中控制接线图”的一些相关解答，希望能解决你的问题！
门禁集中控制接线图
本文最佳回答用户：【凤眸有你】 ，现在由道尔智控小编为你详解与【门禁门禁专用电源接线图】的相关内容！
最佳回答接线方式：
1．接入控制主机的＋12V、GND终端（由接入控制主机供电）连接到接入控制电源的＋12V、GND终端。
2．所述电控锁前端连接到门禁电源的NO或NC端（视锁是否正常开启或关闭而定）；通常连接到NC端（电源解锁、电源锁）。所述电控锁负极连接到接入控制电源的GND端。
3．接入控制主机上的推送终端（开放信号）连接到接入控制电源的推送终端，门禁主机上的开门信号为NO和NC，通常连接到门禁电源的推端。
4．如果将出钮连接到另一端，则将出钮的两根导线连接到接入控制主机的出钮端；或将PUSH和GND终端连接到接入控制电源。
5．如果另一端连接读卡器，读卡器连接到接入控制主机对应的信号端（一般连接四个终端：12V、GND、DATA0、DATA1）。
以上就是道尔智控小编解答贡献者：（凤眸有你）分析的关于“门禁集中控制接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续解析下文用户【抒情诗人】贡献的“单元门禁怎么接线”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
单元门禁怎么接线
本文最佳回答用户：【抒情诗人】 ，现在由道尔智控小编为你解答与【门禁门禁专用电源接线图】的相关内容！
最佳回答如果你想通过遥控器来控制门禁电锁的开关，无论什么样的门禁系统，你都可以将遥控器的(NO)和(GND)接到门禁控制器上的开门按钮的接线位置上（不区分正负），即可实现遥控开锁的需求。门禁遥控器的控制板，所需电源直接取自于门禁的12V电源（区分正负）。
以上就是道尔智控小编分享贡献者：（抒情诗人）分析的关于“单元门禁怎么接线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续描述下文用户【邂逅郁金香】贡献的“门禁接线图方法图解”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁接线图方法图解
本文最佳回答用户：【邂逅郁金香】 ，现在由道尔智控小编为你讲解与【门禁门禁专用电源接线图】的相关内容！
最佳回答为了确保人身安全，门禁接线过程需要在关闭所有电源的情况下进行。
1、先给门禁电源接220V的电。
2、接好220V电压后再来看看门禁电源的接线端口。
3、以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线，如下图。
4、红色线接NC，黑色线COM，首先把12V电源线接。
5、红色是12V正极，黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线，GND跟PUSH，下图。
8、这就接好了开门按钮这头接的是GND跟PUSH，门禁接线完成。
以上就是道尔智控小编解疑贡献者：（邂逅郁金香）分析的关于“门禁接线图方法图解”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续叙说下文用户【灬酷★战队灬】解答的“门禁系统怎么布线”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统怎么布线
本文最佳回答用户：【灬酷★战队灬】 ，现在由道尔智控小编为你分析与【门禁门禁专用电源接线图】的相关内容！
最佳回答我搞啦几套，心得是，只用3个接点就好，+12 GND PUSH1, 其他全部不要， 电源，门禁，电所，都有这三处的，（电锁内，除啦+12 GND , PUSH1 可以接 -K, 或 -L 各厂家不同，反正就是那个带负的， 然后电锁内接线柱要将 +12搭条线连通到+K 或 +L 各厂家不同，反正就是那个带正的，因为，电动部分（比如电锁，多是接受弱负信号为启动电机信号的），不接这段线，电驱动部分是不动作的，另外就是，电锁或电机需要比较大电流驱动，最好少用网线(线径太小，电流不够，锁纹丝不动，我还以为锁烧啦），开门器，就GND出，PUSH1回就可以，也可以PUSH1出，GND回，都一样行的，开门器就网线都行，只是提供信号给门禁
上文就是道尔智控小编分享贡献者：（灬酷★战队灬）回答的关于“门禁系统怎么布线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续答疑下文用户【水卉】贡献的“门禁电源接线说明.MP4”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁电源接线说明.MP4
本文最佳回答用户：【水卉】 ，现在由道尔智控小编为你探讨与【门禁门禁专用电源接线图】的相关内容！
最佳回答一般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。
接线方式：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
更多关于门禁电源怎么接线，进入：查看更多内容
上文就是道尔智控小编解疑贡献者：（水卉）贡献的关于“门禁电源接线说明.MP4”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续解析下文用户【"何必丶再忆】分析的“门禁电锁4根线怎么接线”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁电锁4根线怎么接线
本文最佳回答用户：【"何必丶再忆】 ，现在由道尔智控小编为你详解与【门禁门禁专用电源接线图】的相关内容！
最佳回答门禁系统详细安装接线图要看你选用的产品而定。
一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。
一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。
⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。
以上就是道尔智控小编解答("何必丶再忆)贡献关于“门禁电锁4根线怎么接线”的答案，接下来继续为你详解用户（浅蓝）分析“指纹门禁控制器接线图”的一些相关解答，希望能解决你的问题！
指纹门禁控制器接线图
本文最佳回答用户：【浅蓝】 ，现在由道尔智控小编为你讲解与【门禁门禁专用电源接线图】的相关内容！
最佳回答指纹门禁接线方法：
设备分为总电源、开关、指纹机、电锁。
总电源、开关、电锁在装修过程中已经预埋安装在墙内，基本不需要太费事。要注意的是一定要预留好总电源到门外指纹机的线。
其他连接方法：
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。
3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。
4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
本文关于[门禁门禁专用电源接线图]的介绍到此就结束了，不知道你从中找到你需要的信息了吗 ？如果你还想了解更多这方面的信息，记得收藏关注本站。
