今天道尔智控就给我们广大朋友来聊聊中控门禁常开报警,以下9个关于中控门禁一体机怎么接常开常闭的观点希望能帮助到您找到想要的答案。

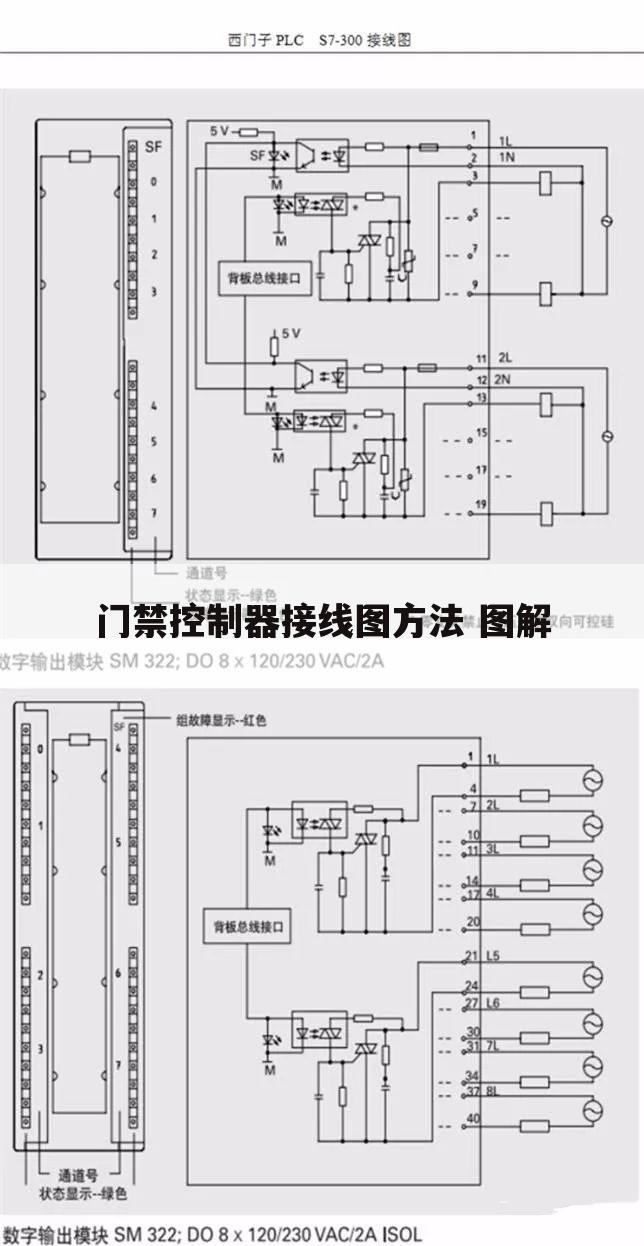

门禁控制器接线图方法 图解
本文贡献者：【反派】 ，解答(中控门禁常开报警)的问题，欢迎阅读！
答1.门禁接线方式 一般门禁系统配置:门禁主机、门禁电源、电控锁、出门按钮。 接线方式: 1、门禁主机上的+12V、GND端(门禁主机供电)接门禁电源的+12V、GND端。 2、电控锁正端接门禁电源的NO或NC端.
2.举例:中控门禁机接线示意图 锁由门禁专用电源供电 1、锁的接线(如YB100电插锁、YH280KG磁力锁等常闭锁),锁的正极接在.
3.举例:一体化门禁标准接线图 在项目中也会使用到一体化门禁,一体式门禁系统,简单的说就是.
以上就是道尔智控小编解答(反派)贡献关于“门禁控制器接线图方法 图解”的答案，接下来继续为你详解用户（淡入我心）回答“中控门禁普通电源接线”的一些相关解答，希望能解决你的问题！
中控门禁普通电源接线
本文贡献者：【淡入我心】 ，解答(中控门禁常开报警)的问题，欢迎阅读！
答GND接地，那根绿色的线很像地线；
+12V接电源，那根红色的像电源；
PUSH/NO接开关，BELL接电铃，可能是剩下的橘色和蓝色的线；
NC是空引脚，保留引脚。
线的颜色和对应的功能都是我的猜测，你最好先用万用表量量，然后再接，信号线还好，但是电源要是接错了会烧掉你这个门禁的
我答的可能也有点问题，这个是引用别人的回答，好像不能复制链接，就直接复制文字了：
PUSH 是对地短路开锁
PUSH+ 是对正极短路开锁
电控锁正端接门禁电源的 NO 或 NC 端 （视常开锁、 常闭锁而定） ； 通常接法接到 NC 端（通电开锁，断电关锁）。电控锁负端接门禁电源的 GND 端。
门禁主机上的 PUSH 端（开门信号）接门禁电源的 PUSH 端。 （门禁主机上开门信号标示是 NO、NC 的，通常接 NO 端至接门禁 电源的 PUSH 端）。
另一端接出门按钮的话， 出门按钮的 2 根连线接到门禁主机的出门 按钮端和 GND 端；或者接入到门禁电源的 PUSH 端和 GND 端。
以上就是道尔智控小编分享贡献者：（淡入我心）分析的关于“中控门禁普通电源接线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续叙述下文用户【火线敢死队】解答的“门禁考勤一体机接线图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁考勤一体机接线图
热心用户提供：【火线敢死队】 ，解答(中控门禁常开报警)的问题，欢迎阅读！
答门禁考勤一体接线主要是接四根线。门禁考勤一体机上的12V接门禁电源的12V，门禁机上的GND接电源的GND，门禁机上的COM接电源的GND，门禁机上的NO接电源的PUSH。
以上就是道尔智控小编解答(火线敢死队)分析关于“门禁考勤一体机接线图”的答案，接下来继续为你详解用户（血乄洗江湖）回答“门禁接线图方法”的一些相关解答，希望能解决你的问题！
门禁接线图方法
热心用户提供：【血乄洗江湖】 ，解答(中控门禁常开报警)的问题，欢迎阅读！
答为了确保人身安全，门禁接线过程需要在关闭所有电源的情况下进行。
1、先给门禁电源接220V的电。
2、接好220V电压后再来看看门禁电源的接线端口。
3、以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线，如下图。
4、红色线接NC，黑色线COM，首先把12V电源线接。
5、红色是12V正极，黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线，GND跟PUSH，下图。
8、这就接好了开门按钮这头接的是GND跟PUSH，门禁接线完成。
上文就是道尔智控小编解答贡献者：（血乄洗江湖）贡献的关于“门禁接线图方法”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续分享下文用户【怪我入戏太深】贡献的“门禁读卡器怎么和双门电锁连接”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁读卡器怎么和双门电锁连接
热心用户提供：【怪我入戏太深】 ，解答(中控门禁常开报警)的问题，欢迎阅读！
答一般磁力锁接控制器，注意极性、出门开关接控制器，注意开关量是常开还是常闭、户外门禁读头接控制器，注意电源极性及韦根信号极性(D0/D1)，读头外壳都有颜色的定义。
门禁一体化电磁锁只有一条红线和一条黑线，接入DC12V弱电，红色接正极，黑色接负极。发卡在门紧锁上直接发。
而简易型门禁是要外接电磁锁的，得通过开关电源。将开关电源正极与门禁的正极相接，通过门禁后再接电磁锁的正极，门禁的负极和电磁锁的负极共同接在开关电源的负极，也就是GND这个接点。
扩展资料：
电磁锁（或称磁力锁）的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。
只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。因为电磁锁没有复杂的机械结构以及锁舌的构造，适用在逃生门或是消防门的通路控制。其内部用灌注环氧树酯保护锁体。
如今电磁锁的吸力强度以LB表示(磅)，测试的方法是静态加压。所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力，当超出电磁锁的吸力时瞬间拉开吸附铁板，此拉力的数据就是电磁锁的拉力值。而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压，如此电磁锁的吸力才是最大。吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化。
参考链接：百度百科—电磁锁
以上就是道尔智控小编解答(怪我入戏太深)回答关于“门禁读卡器怎么和双门电锁连接”的答案，接下来继续为你详解用户（CrazyMAN﹣⊿）回答“楼宇门禁系统接线图”的一些相关解答，希望能解决你的问题！
楼宇门禁系统接线图
本文贡献者：【CrazyMAN﹣⊿】 ，解答(中控门禁常开报警)的问题，欢迎阅读！
答连接方法：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
拓展资料：
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。
3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。
4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
以上就是道尔智控小编解答贡献者：（CrazyMAN﹣⊿）解答的关于“楼宇门禁系统接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续叙说下文用户【我性空山】分析的“门禁一体机接线图解”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁一体机接线图解
本文贡献者：【我性空山】 ，解答(中控门禁常开报警)的问题，欢迎阅读！
答1、如下图，这一套装门禁总体的接线图。
2、门禁考勤一体机：GND:接地（接门禁电源的GND）；12V:接电源门禁电源的12V，为门禁主机提供12V的电压；COM:公共端；NO:通电上锁（接门禁电源的PUSH）。
3、NC:断电开锁，AL+：警报器正极；AL-:警报器负极；BUT：按钮；B+：门铃正极；B-:门铃负极；这里要注意的是：要把COM口和GND口用一根线连接起来。
4、电插锁：正常就是12V就可以了，只要对应的接到门禁电源的NC和GND就可以了；最起码要用2*1平方的电源线。
5、出门开关：接到门禁电源的PUSH 和GND就可以了，网线即可。
以上就是道尔智控小编解答(我性空山)分析关于“门禁一体机接线图解”的答案，接下来继续为你详解用户（甜软奶喘）贡献“门禁控制器接自动门连线图”的一些相关解答，希望能解决你的问题！
门禁控制器接自动门连线图
热心用户提供：【甜软奶喘】 ，解答(中控门禁常开报警)的问题，欢迎阅读！
答接线方式：
1．接入控制主机的＋12V、GND终端（由接入控制主机供电）连接到接入控制电源的＋12V、GND终端。
2．所述电控锁前端连接到门禁电源的NO或NC端（视锁是否正常开启或关闭而定）；通常连接到NC端（电源解锁、电源锁）。所述电控锁负极连接到接入控制电源的GND端。
3．接入控制主机上的推送终端（开放信号）连接到接入控制电源的推送终端，门禁主机上的开门信号为NO和NC，通常连接到门禁电源的推端。
4．如果将出钮连接到另一端，则将出钮的两根导线连接到接入控制主机的出钮端；或将PUSH和GND终端连接到接入控制电源。
5．如果另一端连接读卡器，读卡器连接到接入控制主机对应的信号端（一般连接四个终端：12V、GND、DATA0、DATA1）。
以上就是道尔智控小编解答贡献者：（甜软奶喘）解答的关于“门禁控制器接自动门连线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续:下文用户【十里红妆梦】解答的“门禁接线图方法12v”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁接线图方法12v
本文贡献者：【十里红妆梦】 ，解答(中控门禁常开报警)的问题，欢迎阅读！
答为了确保人身安全，门禁接线过程需要在关闭所有电源的情况下进行。
1、先给门禁电源接220V的电。
2、接好220V电压后再来看看门禁电源的接线端口。
3、以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线，如下图。
4、红色线接NC，黑色线COM，首先把12V电源线接。
5、红色是12V正极，黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线，GND跟PUSH，下图。
8、这就接好了开门按钮这头接的是GND跟PUSH，门禁接线完成。
关于中控门禁常开报警,中控门禁一体机怎么接常开常闭的介绍就聊到这里吧，感谢你花时间阅读本站内容，更多关于中控门禁常开报警的信息别忘了在本站进行查找喔。
