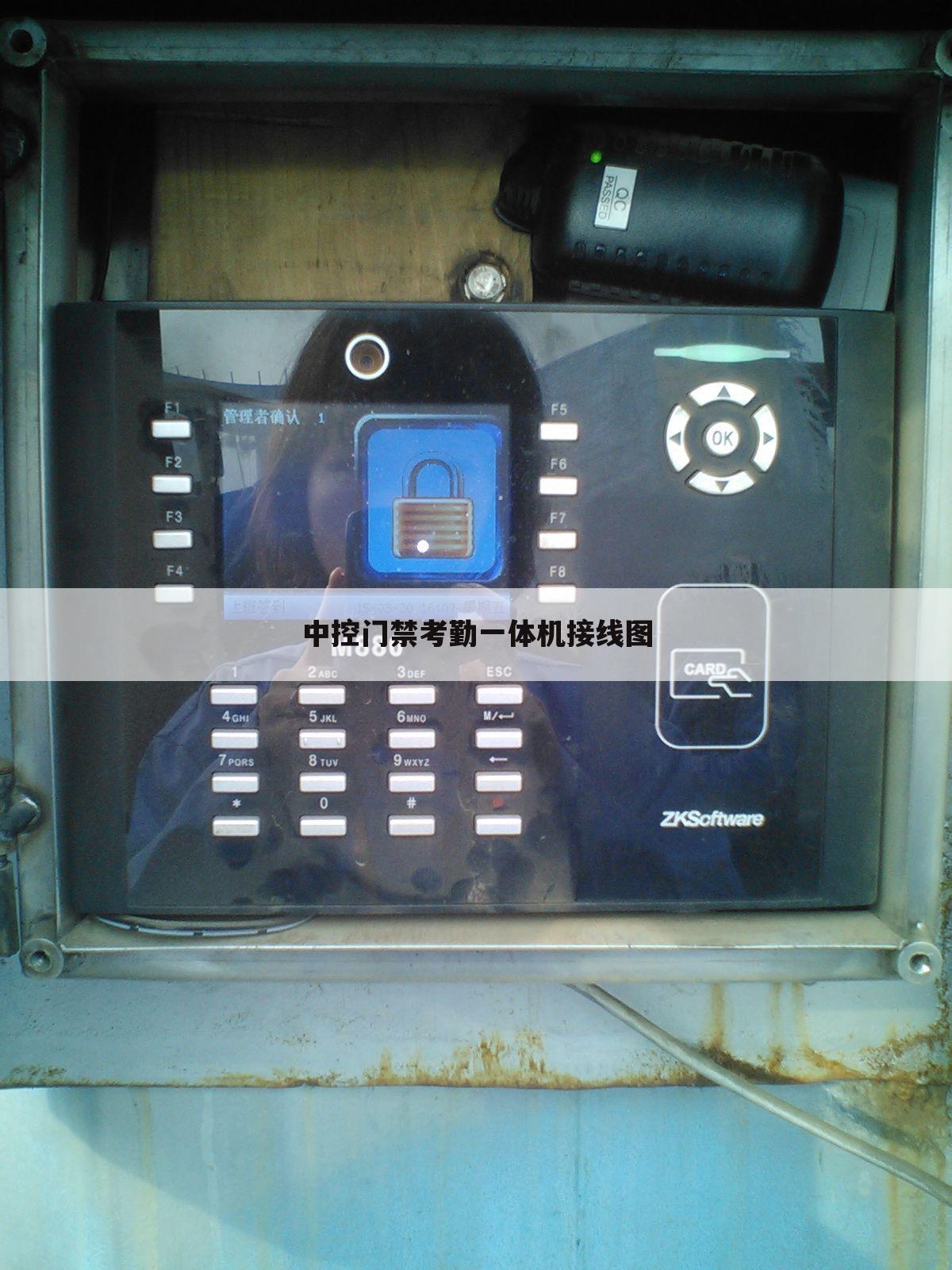

中控门禁考勤一体机接线图

贡献用户名：【妩媚&血衣】，现在由道尔智控小编为你分析与【中控指纹门禁接线方法】的相关内容！

优质回答门禁考勤一体接线主要是接四根线。门禁考勤一体机上的12V接门禁电源的12V，门禁机上的GND接电源的GND，门禁机上的COM接电源的GND，门禁机上的NO接电源的PUSH。

以上就是道尔智控小编解答(妩媚&血衣)回答关于“中控门禁考勤一体机接线图”的答案，接下来继续为你详解用户（日进斗金）分析“楼宇门禁系统接线图”的一些相关解答，希望能解决你的问题！

楼宇门禁系统接线图

贡献用户名：【日进斗金】，现在由道尔智控小编为你讲解与【中控指纹门禁接线方法】的相关内容！

优质回答连接方法：

1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。

2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。

3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。

4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。

5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。

6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。

拓展资料：

1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。

2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。

3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。

4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。

以上就是道尔智控小编解答贡献者：（日进斗金）贡献的关于“楼宇门禁系统接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续叙述下文用户【我需要你*】解答的“中控科技指纹考勤机怎么连接电脑”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。

中控科技指纹考勤机怎么连接电脑

贡献用户名：【我需要你*】，现在由道尔智控小编为你解答与【中控指纹门禁接线方法】的相关内容！

优质回答要看你用的考勤机支持不支持门禁功能，要是支持门禁功能的话可以连接自动门，指纹验证后自动门开启。一般在机器后面有N0 NC COM接口连接自动门的信号接入点就好了。

以上就是道尔智控小编解疑贡献者：（我需要你*）解答的关于“中控科技指纹考勤机怎么连接电脑”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续热议下文用户【和风戏雨】解答的“zkteco考勤门禁一体机接线图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。

zkteco考勤门禁一体机接线图

贡献用户名：【和风戏雨】，现在由道尔智控小编为你讲解与【中控指纹门禁接线方法】的相关内容！

优质回答电源正-----机器正

电源负----机器负

电源PUSH----机器NO

电源负---COM，或机器负跳线机器COM。

另：机器NC---门锁正，机器COM---门锁负，

机器NO+机器COM-----出门按钮。

以上就是道尔智控小编解答(和风戏雨)贡献关于“zkteco考勤门禁一体机接线图”的答案，接下来继续为你详解用户（一席青城）贡献“读卡器另一边开关怎么接线”的一些相关解答，希望能解决你的问题！

读卡器另一边开关怎么接线

贡献用户名：【一席青城】，现在由道尔智控小编为你解答与【中控指纹门禁接线方法】的相关内容！

优质回答一、门禁系统的基本组成

门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。

智能卡：在智能门禁系统当中的作用是充当写入读取资料的介质。

控制器：是整个系统的核心，负责整个系统信息数据的输入、处理、存储、输出，控制器与读卡机之间的通讯方式一般均采用R485、R232及韦根格式。、

锁具：是整个系统中的执行部件。目前有三大类：电控锁、磁力锁、电插锁。根据用户的要求和门的材质进行选配，电锁口一般用于木门，磁力锁用于金属门、木门，电插锁相对来说应用较为广泛，各种材质的门均可使用。作为执行部件，锁具的稳定性、耐用性是相当重要的。

电源：电源设备是整个系统中非常重要的部分，如果电源选配不当，出现问题，整个系统就会瘫痪或出现各种各样的故障，但许多用户往往会忽略电源的重要性。门禁系统一般都选用较稳定的线性电源。

管理软件：负责整个系统监控、管理和查询等工作。管理人员可通过管理软件对整个系统的状态、控制器的工作情况进行监控管理，并可扩展完成巡更、考勤、停车场管理等功能。

二、设备特性

1、485控制器特性

485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用

485集线器可以扩展多条总线。支持多达6个输出和10个输入。型号有单门、双门、4门等。

2、TCP/IP控制器特性

以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。具有远程升级、远程初始化、数据复位、防区功能的功能；

可以扩展的485接口空间；支持多达6个输出和10个输入。是一个可以通过以太网进行远程管理的门禁系统。型号有单门、双门、4门等。

三、设备接口

1、读卡器接口

读卡器做为读卡输入设备，通讯协议是WG26/34等。分别是ReaderA和ReaderB ReaderC、ReaderD。单门对应AB，分别表示进门、出门；2门的有4个：AB代表门1的进出读卡器， CD代表门2的进出读卡器。4门控制器ABCD读卡器对应1-4门。

读卡器接线的时候使用5条线。

其中声光控制线在读卡器上面有 2条线，在这里合并接在一起。也可以不接，不接的时候在刷卡将不能通过声光判别是否有效刷卡。这里的颜色不一定是实际情况，部分型号和厂家的读卡器有不同的颜色表示，请按实际标识对应接线。

读卡器到控制器距离理论值不能超过100米，实际应用控制在80米以内。

2、输出接口输出接口包括锁控制接口和报警输出以及火警输出3类。

所有的输出接口都是干接点，也就是只提供开关功能。通过这些接口来对被控制设备进行通断动作。

接口列表：

输出端子每组输出都是由常开、常闭、公共端组成。接线的时候公共端必须接，另外根据接线的设备选择常开或者常闭。

一般接线：

电源正极 ——公共端（COM）

常闭NC（常开NO）——锁正极

锁负极——电源负极

断电开锁：当断开电源时，锁打开

阳极锁、磁力锁等断电闭合的设备选择常闭

通电开锁：当接通电源时，锁打开

阴极锁、电控锁等通电断开的设备选择常开也可以用门禁控制非锁类设备，如灯、自动门、电梯、三棍闸机，接线方法同上。

参考见下面接线图：

3、输入接口

控制器默认多个输入接口，所有的输入接口都是通断动作，也就是使用开关设备来控制，接线不分正负，如按钮、碎玻等。要使这些接口发生作用，必须是使他们断开或者连接的变化的时候。如按钮是重断开变为连接的时候表示按钮按下。

输入接口表配置：

门磁：是检测门状态的输入点。门的状态：当门磁闭合且锁输出为闭合的时候门闭合，门磁断开或者锁输出为开门的时候门即表示开安装后如果不使用门磁功能，请短接门磁输入。

4．通讯接口

（1）485 控制器接口

485系列控制器默认通讯接口使用485通信，通信距离1200米，波特率9600。多台控制器通信的时候，使用总线结构。通信线从电脑上的 232-485转换器接到第一台控制器，再从第一台控制器接到第2台，第2台接到第3台，如此顺序连接。接线方法为正接正、负接负。

（2）TCP/IP控制器接口

TCP/IP控制器使用网线接口，通过网线与交换机联接默认通讯接口使用以太网口，接口为标准RJ45，接线时请按标准制作水晶头。控制器保留485接口通信的空间，默认不支持该接口，需要焊接元件才能支持。

RJ45 接口

插上RJ45水晶头后，如果网络线联通正常，通信灯的绿灯常亮；传输数据时候黄灯闪烁。

四、控制复位器

控制器提供复位功能，复位操作如下：

方法一：硬件复位：

1. 断开电源

2. 拔下复位挑线（红色JP8）

3. 通电，等2秒（TCP/IP控制器为35秒）

4. 控制器鸣叫2 声

5. 断电

6. 插上跳线

7. 通电复位完成

说明：硬件复位后，所有的参数变为默认值（TCP/IP 控制器包括 IP地址），删除全部记录。如果复位后控制器鸣叫不断，表示复位不成功。

方法二：Web复位（此复位方法只适用于TCP/IP控制器）

1. 打开浏览器，如IE，输入控制器IP地址，回车。

2. 看到登录界面，输入密码。

3. 登录后单击复位按钮后，关闭浏览器IE。

4. 控制器将开始重新启动，启动时间30秒后复位完成。

说明：Web 复位后，IP地址保持不变，其他数据变为默认值。

五、参考接线图

1、2 门、4 门接线图

2、单门接线图

2、中控门禁机接线示意图

3、无线实时联网门禁

无线实时联网门禁系统是应用无线传感技术，对无线一体化智能宾馆锁实现无线联网，其本质上就是一个物联网系统，所以也可以称为物联网无线门禁系统。就功能而言，在办公楼宇的场合完全可替代传统的有线联网门禁系统。该系统由一体化无线智能宾馆锁、无线门禁主控器（含天线扩展模块）及管理软件组成。

六、门禁系统的安装使用

一、基本配置

一个最简单不联网门禁系统的配置包括：一台门禁一体机，一个12V电源，一个出门按扭，一把电锁一个最简单的联网门禁系统的配置包括：一台门禁控制器，一个 12V电源，一个出门按扭，一把电锁一个读卡器，一个485通讯转换器。（如下图）

二、建议安装调试过程

1．安装控制器主机，接通电源，短接出门按钮，观察继电器动作和继电器开锁指示灯状态变化。

2．接通485通讯，安装软件，在软件里面添加控制器，注意填写正确的序列号。

3．打开调试界面观察通讯情况。

4．观察是否正常通讯，通讯后用软件开关门，是否成功。

5．安装读卡器，刷卡操作是否有正确的记录。

6．增加用户、发卡、授权操作，下载卡到控制器，刷卡观察记录是否正常。

7．安装锁接上锁的连接线，再刷卡后观察记录和锁是否正常。

8．安装其它附属设备如按钮等。

三、门禁系统的施工布线规范和注意事项

读卡器到控制器的线：建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合法卡可不接LED 线），数据线Data1Data0 互为双绞。最长不可以超过100 米。屏蔽线接控制器的GND。

按钮到控制器的线：建议采用两芯线，线径在0.3平方毫米。

电锁到控制器的线：建议使用两芯电源线，线径在1.0平方毫米。如果超过50米要考虑用更粗的线或者多股并联，或者通过电源的微调按钮，调高输出电压到14V左右。最长不要超过100米，一般控制在60米以内。

门磁到控制器的线：建议选择两芯线，线径在0.3平方毫米，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。

控制器到控制器之间：以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。线径在0.3平方毫米，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND 进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。

485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。如果超过请选用485HUB或者中继器来改善通讯环境。

四、布线说明

所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。虽然控制器具备了良好的防静电、防雷击、防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。不要将控制器和其他大电流设备接在同一供电插座上。

读卡器、按钮的安装高度是距地面1.45米，可以根据客户的使用习惯，适当增加或者降低。控制器建议安装在弱电井、天花板口等便于维护的地点。接线端子注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障。
