今天道尔智控就给我们广大朋友来聊聊电动门禁锁接线图解,以下7个关于门磁锁门禁系统接线示意图的观点希望能帮助到您找到想要的答案。

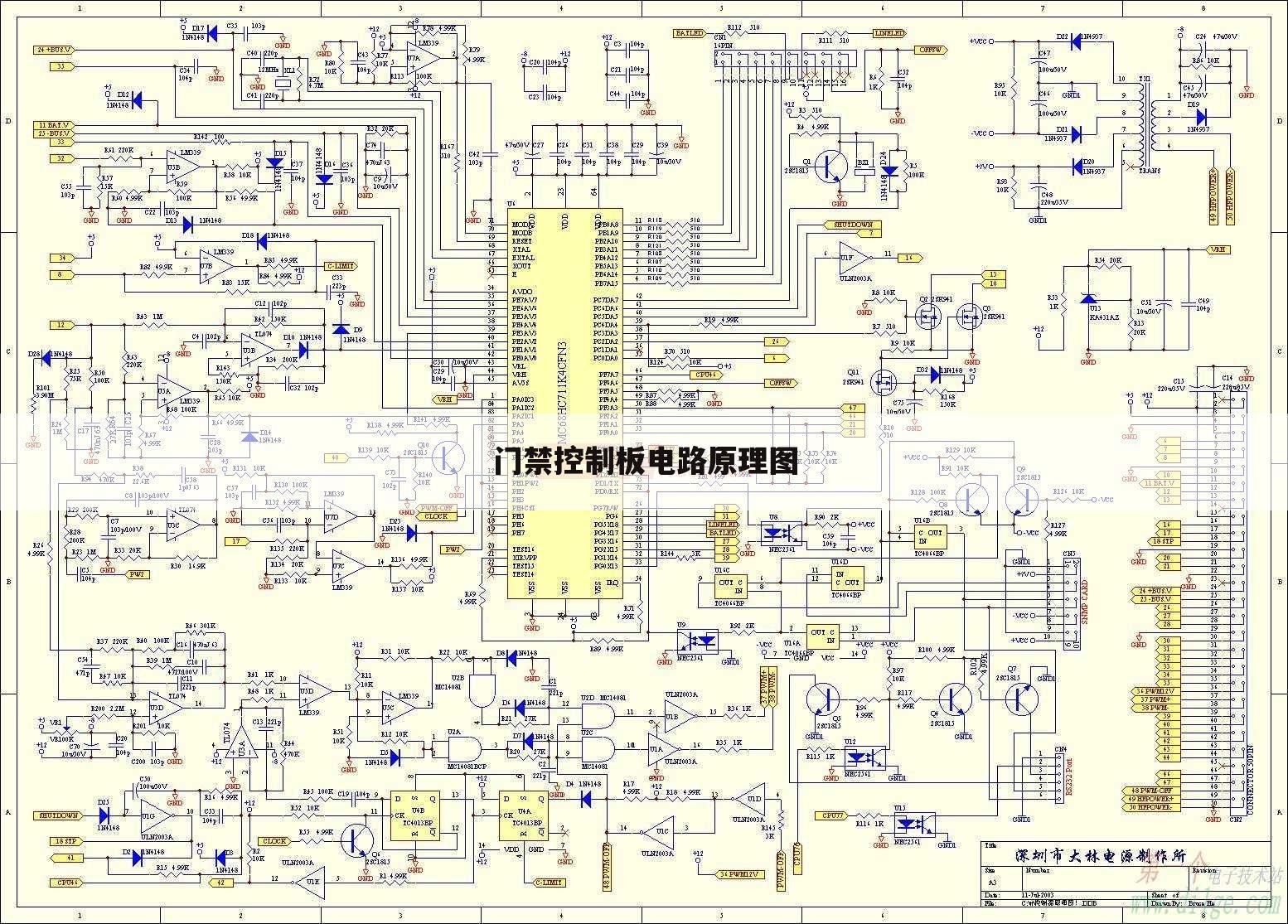

门禁控制板电路原理图
本文贡献者：【素锦】， 疑问关键字：电动门禁锁接线图解， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答门禁系统详细安装接线图要看你选用的产品而定。 一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。 一般接线方式： ①门禁主机上的+12V、GND端（门禁主机供电.
以上就是道尔智控小编解答(素锦)分析关于“门禁控制板电路原理图”的答案，接下来继续为你详解用户（岁月长留）解答“门禁红外感应开关如何接线”的一些相关解答，希望能解决你的问题！
门禁红外感应开关如何接线
本文贡献者：【岁月长留】， 疑问关键字：电动门禁锁接线图解， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答门禁开关接两根线就可以了 可以接在门禁机上 也可以接在门禁电源上 分别接GND和PUSH两根线 开关的两端是不分正负极的 直接接就可以了 @@熙南科技@@&&&&&
以上就是道尔智控小编解答(岁月长留)回答关于“门禁红外感应开关如何接线”的答案，接下来继续为你详解用户（浅步调）解答“门禁4线电门锁线正确接线方法”的一些相关解答，希望能解决你的问题！
门禁4线电门锁线正确接线方法
本文贡献者：【浅步调】， 疑问关键字：电动门禁锁接线图解， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答门禁电插锁4根线的连接，直接将+12V的线接到继电器的COM端上，在从NC端接一根线到电锁的正极(也就是红色线)，电锁的负极(黑色线)直接接到电源的地上面就可以了。
电锁是门禁系统常用设备，利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。电锁是门禁系统常用设备，常用电锁：门禁磁力锁，门禁电插锁，门禁阴极锁，门禁阳极锁，门禁电控锁，不常用电锁：机电一体锁、推杠锁、剪力锁（磁力锁和电插锁复合）。
更多关于门禁电插锁4根线怎么接，进入：查看更多内容
以上就是道尔智控小编解答(浅步调)回答关于“门禁4线电门锁线正确接线方法”的答案，接下来继续为你详解用户（心安勿忘。）贡献“门禁电锁接线图怎么拆”的一些相关解答，希望能解决你的问题！
门禁电锁接线图怎么拆
本文贡献者：【心安勿忘。】， 疑问关键字：电动门禁锁接线图解， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答门禁系统详细安装接线图要看你选用的产品而定。
电锁是门禁系统常用设备，利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。
一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。
一般接线方式：
①门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
②电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
③门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
④另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
⑤另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1)。
⑥如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
另外门禁主机上可能还会有报警接口、门铃接口、门磁接口等（一般不接）如需要对应接入即可。
扩展资料：
另外，磁力锁(或称电磁锁)的设计和电磁铁一样，是利用电生磁的原理，当电流通过硅钢片时，电磁锁会产生强大的吸力紧紧的吸住吸附铁板达到锁门的效果。只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。因为电磁锁没有复杂的机械结构以及锁舌的构造，适用在逃生门或是消防门的通路控制。
其内部用灌注环氧树酯(epoxy)保护锁体。电磁锁的吸力强度以LB表示(磅)，测试的方法是静态加压。所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力，当超出电磁锁的吸力时瞬间拉开吸附铁板，此ㄧ拉力的数据就是电磁锁的拉力值。而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压(collinear load test)，如此电磁锁的吸力(Holding Force)才是最大。吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化。
安装方法：
外开门的表面安装方法
第一步：首先用螺丝刀打开盖板，再用六角扳手打边板，准备安装
第二步：拿出安装纸板，将纸板沿着虚线折叠把纸板放到所需装锁的位置,然后把需要打孔的地方做上记号后打孔.
第三步：
A 继铁板的固定，将内六角螺丝插入继铁板中，把橡胶华司置与两片金属华司之间，然后套在内六角螺丝上。将继铁板插入门上打的三个孔中，同时把香菇头从门的另一面插入，利用六角扳手将继铁板锁在门上。
B 边板的固定，把边板用两个半圆头螺丝固定在先前打孔的门框上（固定在边板的长形孔中）。注意：不要将边板锁紧，让其能前后能移动以利于安位置的修正。
C 修正边板的位置使边板与继铁板的位置合适，目的使锁主体能与继铁板紧密的接触。
D 固定锁主体与边板锁紧边板的半圆头螺丝后，再锁上所有的沉头螺丝，然后再卸下半圆头螺丝，在适当的位置钻孔以便接线。最后用六角扳手把锁主体锁在边板上。
第四步：按照说明书的指示接线。
第五步：盖上盖板，把小铝柱体塞进锁主体的螺丝孔中。
注意事项：
在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
内开门的表面安装方法 内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。每套 Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。
a 先将Z&L支架中的L1支架放在装锁的位置上，用自攻螺丝固定于门框或墙面上。
b 用六角扳手将锁主体锁在L1支架上。
c 对应于L1支架的位置把Z2支架固定在门上。
d 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。（Z1与Z2的相对位置根据门的厚度可以调节）。
e 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。
f 如果是双扇门，可以用两个Z &L支架。
参考资料：百度百科-门禁电锁
上文就是道尔智控小编解疑贡献者：（心安勿忘。）贡献的关于“门禁电锁接线图怎么拆”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续浅析下文用户【老街】贡献的“门禁一体机断电后能开门嘛”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁一体机断电后能开门嘛
本文贡献者：【老街】， 疑问关键字：电动门禁锁接线图解， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
接门禁专用电源上，电锁正极接电源NC端子，负极接电源com或者gnd端子上。
直接接到门禁机上，电锁正极接门禁机Nc端子，电锁负极接电源GND端子，电源12V+接com端子。
电控锁，阴极锁 主要安装于不锈钢门，木门，主要接线方式正极接电源NO端子，负极接com端子。
静音锁接线方式：电源12V+接电锁板上的12v+ 负极对应接上；电锁K+,K- k+接电源NO端子 k-接电源com端子或者gnd端子。
出租屋一体锁接线方法：12v电源直接对应接入电锁12v+ 、gnd即可。
以上就是道尔智控小编解答(老街)贡献关于“门禁一体机断电后能开门嘛”的答案，接下来继续为你详解用户（ㄖ落Θ余辉）贡献“磁力锁侧面装法”的一些相关解答，希望能解决你的问题！
磁力锁侧面装法
本文贡献者：【ㄖ落Θ余辉】， 疑问关键字：电动门禁锁接线图解， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答V+，V-，是电源输入，NO，NC，C是输出接点，NO是常开接点，NC是常闭接点，C是公共端，也就是C和NO是通电是闭合，C和NC是断电是闭合。
门禁主机应该有PUSH(NO)，GND两个端子，分别接在电源上的PUSH和GND上；出门开关有两个端子也分别接在电源的PUSH和GND上，这个没有正反之分；电源上的NC和GND分别接在这个图上的1和2上，切记不要接反了。
扩展资料：
原理：
只要小小的电流电磁锁就会产生莫大的磁力，控制电磁锁电源的门禁系统识别人员正确后即断电，电磁锁失去吸力即可开门。因为电磁锁没有复杂的机械结构以及锁舌的构造，适用在逃生门或是消防门的通路控制。其内部用灌注环氧树酯保护锁体。
如今电磁锁的吸力强度以LB表示(磅)，测试的方法是静态加压。所谓静态加压就是电磁锁通电后慢慢地逐渐增加对吸附铁板的拉力，当超出电磁锁的吸力时瞬间拉开吸附铁板。
此拉力的数据就是电磁锁的拉力值。而且电磁锁与吸附铁板的作用力必须是面对面而且是直线加压，如此电磁锁的吸力才是最大。吸附铁板因为长时间受电磁铁的磁力感应有可能被短暂磁化、
上文就是道尔智控小编解疑贡献者：（ㄖ落Θ余辉）分析的关于“磁力锁侧面装法”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续答疑下文用户【动思其动】贡献的“单门双向读卡器接线图”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
单门双向读卡器接线图
本文贡献者：【动思其动】， 疑问关键字：电动门禁锁接线图解， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答一、门禁系统的基本组成
门禁系统由门禁控制器、读卡器、出门按钮、锁具、通讯转换器智能卡、电源管理软件组成。
智能卡：在智能门禁系统当中的作用是充当写入读取资料的介质。
控制器：是整个系统的核心，负责整个系统信息数据的输入、处理、存储、输出，控制器与读卡机之 间的通讯方式一般均采用R485、R232及韦根格式。、
锁具：是整个系统中的执行部件。目前有三大类：电控锁、磁力锁、电插锁。根据用户的要求和门的 材质进行选配，电锁口一般用于木门，磁力锁用于金属门、木门，电插锁相对来说应用较为广泛，各种材质的门均可使用。作为执行部件，锁具的稳定性、耐用性是相当重要的。
电源：电源设备是整个系统中非常重要的部分，如果电源选配不当，出现问题，整个系统就会瘫痪或出现各种各样的故障，但许多用户往往会忽略电源的重要性。门禁系统一般都选用较稳定的线性电源。
管理软件：负责整个系统监控、管理和查询等工作。管理人员可通过管理软件对整个系统的状态、控 制器的工作情况进行监控管理，并可扩展完成巡更、考勤、停车场管理等功能。
二、设备特性
1、485控制器特性
485门禁控制器使用标准的工业串口通信，通信距离可达1200米，每个总线可以接255台设备，使用
485集线器可以扩展多条总线。支持多达6个输出和10个输入。型号有单门、双门、4门等。
2、TCP/IP控制器特性
以太网门禁控制器是专门为对通信要求比较高而设计的门禁设备。具有远程升级、远程初始化、数据复位、防区功能的功能；
可以扩展的485接口空间；支持多达6个输出和10个输入。是一个可以通过以太网进行远程管理的门禁系统。型号有单门、双门、4门等。
三、设备接口
1、读卡器接口
读卡器做为读卡输入设备，通讯协议是WG26/34等。分别是ReaderA和ReaderB ReaderC、ReaderD。单门对应AB，分别表示进门、出门；2门的有4个：AB代表门1的进出读卡器， CD代表门2的进出读卡器。4门控制器ABCD读卡器对应1-4门。
读卡器接线的时候使用5条线。
其中声光控制线在读卡器上面有 2条线，在这里合并接在一起。也可以不接，不接的时候在刷卡将不 能通过声光判别是否有效刷卡。这里的颜色不一定是实际情况，部分型号和厂家的读卡器有不同的颜色表示，请按实际标识对应接线。
读卡器到控制器距离理论值不能超过100米，实际应用控制在80米以内。
2、输出接口输出接口包括锁控制接口和报警输出以及火警输出3类。
所有的输出接口都是干接点，也就是只提供开关功能。通过这些接口来对被控制设备进行通断动作。
接口列表：
输出端子每组输出都是由常开、常闭、公共端组成。接线的时候公共端必须接，另外根据接线的设备选择常开或者常闭。
一般接线：
电源正极 ——公共端（COM）
常闭NC（常开NO）——锁正极
锁负极——电源负极
断电开锁：当断开电源时，锁打开
阳极锁、磁力锁等断电闭合的设备选择常闭
通电开锁：当接通电源时，锁打开
阴极锁、电控锁等通电断开的设备选择常开 也可以用门禁控制非锁类设备，如灯、自动门、电梯、三棍闸机，接线方法同上。
参考见下面接线图：
3、输入接口
控制器默认多个输入接口，所有的输入接口都是通断动作，也就是使用开关设备来控制，接线不分正负，如按钮、碎玻等。要使这些接口发生作用，必须是使他们断开或者连接的变化的时候。如按钮是重断开变为连接的时候表示按钮按下。
输入接口表配置：
门磁：是检测门状态的输入点。门的状态：当门磁闭合且锁输出为闭合的时候门闭合，门磁断开或者锁输出为开门的时候门即表示开安装后如果不使用门磁功能，请短接门磁输入。
4．通讯接口
（1）485 控制器接口
485系列控制器默认通讯接口使用485通信，通信距离1200米，波特率9600。多台控制器通信的时候，使用总线结构。通信线从电脑上的 232-485转换器接到第一台控制器，再从第一台控制器接到第2台，第2台接到第3台，如此顺序连接。接线方法为正接正、负接负。
（2）TCP/IP控制器接口
TCP/IP控制器使用网线接口，通过网线与交换机联接默认通讯接口使用以太网口，接口为标准RJ45，接线时请按标准制作水晶头。控制器保留485接口通信的空间，默认不支持该接口，需要焊接元件才能支持。
RJ45 接口
插上RJ45水晶头后，如果网络线联通正常，通信灯的绿灯常亮；传输数据时候黄灯闪烁。
四、控制复位器
控制器提供复位功能，复位操作如下：
方法一：硬件复位：
1. 断开电源
2. 拔下复位挑线（红色JP8）
3. 通电，等2秒（TCP/IP控制器为35秒）
4. 控制器鸣叫2 声
5. 断电
6. 插上跳线
7. 通电复位完成
说明：硬件复位后，所有的参数变为默认值（TCP/IP 控制器包括 IP地址），删除全部记录。如果复位 后控制器鸣叫不断，表示复位不成功。
方法二：Web复位（此复位方法只适用于TCP/IP控制器）
1. 打开浏览器，如IE，输入控制器IP地址，回车。
2. 看到登录界面，输入密码。
3. 登录后单击复位按钮后，关闭浏览器IE。
4. 控制器将开始重新启动，启动时间30秒后复位完成。
说明：Web 复位后，IP地址保持不变，其他数据变为默认值。
五、参考接线图
1、2 门、4 门接线图
2、单门接线图
2、中控门禁机接线示意图
3、无线实时联网门禁
无线实时联网门禁系统是应用无线传感技术，对无线一体化智能宾馆锁实现无线联网，其本质上就是一个物联网系统，所以也可以称为物联网无线门禁系统。 就功能而言，在办公楼宇的场合完全可替代传统的有线联网门禁系统。 该系统由一体化无线智能宾馆锁、无线门禁主控器（含天线扩展模块）及管理软件组成。
六、门禁系统的安装使用
一、基本配置
一个最简单不联网门禁系统的配置包括：一台门禁一体机，一个12V电源，一个出门按扭，一把电锁一个最简单的联网门禁系统的配置包括：一台门禁控制器，一个 12V电源，一个出门按扭，一把电锁一个读卡器，一个485通讯转换器。（如下图）
二、建议安装调试过程
1．安装控制器主机，接通电源，短接出门按钮，观察继电器动作和继电器开锁指示灯状态变化。
2．接通485通讯，安装软件，在软件里面添加控制器，注意填写正确的序列号。
3．打开调试界面观察通讯情况。
4． 观察是否正常通讯，通讯后用软件开关门，是否成功。
5．安装读卡器，刷卡操作是否有正确的记录。
6．增加用户、发卡、授权操作，下载卡到控制器，刷卡观察记录是否正常。
7．安装锁接上锁的连接线，再刷卡后观察记录和锁是否正常。
8．安装其它附属设备如按钮等。
三、门禁系统的施工布线规范和注意事项
读卡器到控制器的线：建议用8芯屏蔽多股双绞网线（其中三芯备用，如果不需要读卡器声光反馈合 法卡可不接LED 线），数据线Data1Data0 互为双绞。最长不可以超过100 米。屏蔽线接控制器的GND。
按钮到控制器的线：建议采用两芯线，线径在0.3平方毫米。
电锁到控制器的线：建议使用两芯电源线，线径在1.0平方毫米。如果超过50米要考虑用更粗的线或者多股并联，或者通过电源的微调按钮，调高输出电压到14V左右。最长不要超过100米， 一般控制在60米以内。
门磁到控制器的线：建议选择两芯线，线径在0.3平方毫米，如果无需在线了解门的开关状态或者无需门长时间未关闭报警和非法闯入报警功能，门磁线可不接。
控制器到控制器之间：以及控制器到转换器的线，建议使用8芯屏蔽双绞网线。线径在0.3平方毫 米，485+和485-一定要互为双绞，其中6芯备用，屏蔽线可不接，如果通讯不畅通，可以考虑用屏蔽线将所有控制器的GND 进行连接，或者在485总线的最后一台控制器的485＋和485-之间并联120欧姆的终端电阻来改善通讯质量。
485总线长度，理论上是可以达到1200米，建议根据控制器数量或者通讯环境的复杂性，不要超过800米。如果超过请选用485HUB或者中继器来改善通讯环境。
四、布线说明
所有走线都必须套管，PVC管和镀锌管都可以，避免老鼠咬断线路引起故障。虽然控制器具备了良好的防静电、防雷击、防漏电设计，请务必保证控制器机箱和交流电地线连接完善，且交流电地线真实接地。 建议您不要经常带电拔插接线端子，请务必拔下接线端子，再进行相应的焊接工作。 请勿擅自拆卸或者更换控制器的芯片，非专业的操作会导致控制器损毁。不要将控制器和其他大电流设备接在同一供电插座上。
读卡器、按钮的安装高度是距地面1.45米，可以根据客户的使用习惯，适当增加或者降低。 控制器建议安装在弱电井、天花板口等便于维护的地点。接线端子注意规范接线，不要裸露金属部分过长，以免引起短路和通讯故障。
