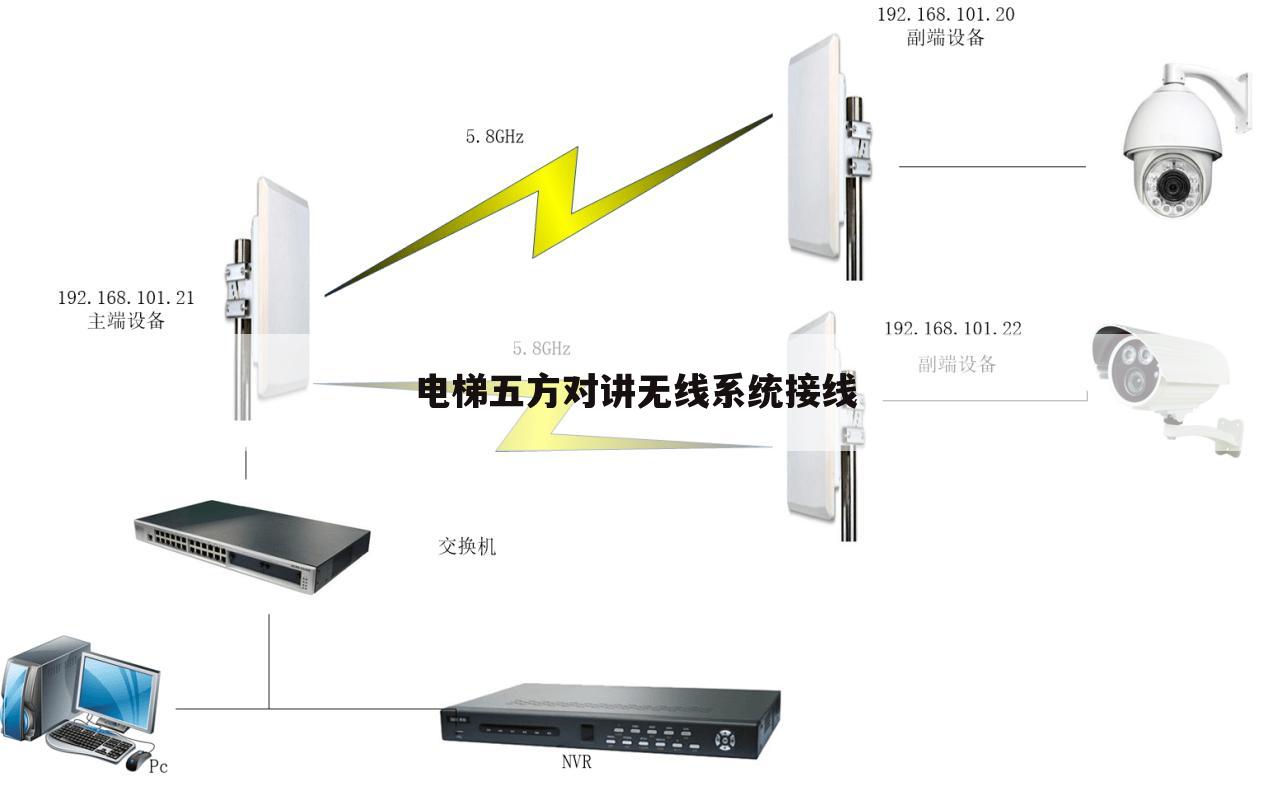

电梯五方对讲无线系统接线
热心用户提供：【表尔雅】 ，解答(电梯门禁接线图)的问题，欢迎阅读！
答1、电梯五方对讲系统的电梯五方对讲系统接线图
其单一系统最多可以控制72部电梯进行对讲通话，无需布线，减少了日常使用的维护成本，通话全双工，通话不需要费用，一次性投入终身享用，为管理中心提供了一个全面对讲呼叫的解决方案。通话：当电梯使用过程中发生故障停机或停电困人等意外情况时电梯乘客可轻按“呼叫”键向值班室发出呼叫信号。特点：乘客一键自动报警、语音录音呼叫，无需其它操作；管理中心警声、光键、语音提示呼叫方位与示警。
2、电梯五方对讲
电梯五方对讲简单讲是指电梯对讲系统中管理中心主机、电梯轿厢、电梯机房、电梯顶部、电梯底部这五方之间进行的通话。电梯五方对讲系统适用于社区物业、电梯监控、电梯对讲等，具有快速安装、操作简单、反应迅速、音质清晰的特点。
3、GSM手机卡三五方接线图
无须布线即可连接多台电梯使其轻松实现对外通话。从电梯到值班室无线通讯，电梯井道内可用电梯随缆的两根备用线。通话：当电梯使用过程中发生故障停机或停电困人等意外情况时电梯乘客可轻按右边“电话”键向值班室发出呼叫信号。电梯正常保养时，按“警铃”键即可与机房之间通话，方便维修时沟通。特点：可存储5组号码，当值班室无人值守时，则可向另外电话号码或指定手机发出求救信号，确保与外界保持持续通讯。
以上就是道尔智控小编解答(表尔雅)贡献关于“电梯五方对讲无线系统接线”的答案，接下来继续为你详解用户（￡屠宰↘一条街彡）贡献“纳奇门禁接线NQ_05”的一些相关解答，希望能解决你的问题！
纳奇门禁接线NQ_05
热心用户提供：【￡屠宰↘一条街彡】 ，解答(电梯门禁接线图)的问题，欢迎阅读！
答纳奇门禁接线图方法？
最近几年随着感应卡技术，生物识别技术的发展，门禁系统得到了飞跃式的发展，进入了成熟期，门禁系统早已超越了单纯的门道及钥匙管理，它已经逐渐发展成为一套完整的出入管理系统，更好的保障了大家财产以及人身安全。那么门禁系统是如何安装的呢？具体的安装步骤是什么呢？
工具原料门禁系统
方法/步骤分步阅读
1
/4
一、设备安装
(1)前端设备
A、进门处安装读卡器。在读卡器感应范围内，切勿靠近或接触高频或强磁场(如重载马达、监视器等)，并需配合控制箱的接地方式。
B、出门处安装出门按钮。
C、电磁锁安装在门和门框的上沿。
D、为保证安全性和美观性，控制器和电源箱可采用现场安装或安装于弱电井内。现场安装控制器的优点在于节约线材的使用，控制器安装于弱电井内便于系统日后的维护和系统的安全，也可将控制器箱安装在读卡器上方，靠近电磁锁处。具体情况可根据客户选择安装方式。
(2)中控室设备
A、控制主机和键盘安装在立面墙上或置于工作台上。
B、报警装置放置在报警效果较好的位置。
C、由于门禁系统的特殊性，要求对该系统供电良好，建议采用UPS电源，对门禁系统集中供电。
2
/4
二、设备调试
(1)系统安装完成后，先把一路门禁读卡器信号接入主机，然后单独检测该路门禁读卡器情况，有无漏报、误报情况发生。这一路检测没问题后在接入另一路，如此这样，把每一路都单独检测一遍，确认无误后再把所有线路接齐。
(2)管理人员可以根据使用人员的权限分别授权，如部分人员可以在任意时间进出任意的地点，普通人员只能凭授权卡在授权时间内进出授权范围。当所有门禁点的正常开启和非法开启时，查看控制中心电脑是否有纪录。
(3)尝试中心电脑因故障或其它原因不能和控制器连接，控制器是否可以独立纪录所控制门点的相关信息，当中心电脑连接后，所有信息是否可以自动上传，是否可以保证信息纪录的完整性。
(4)做好调试记录。
(5)最后填写竣工报告。
3
/4
三、管线安装
(1)安装工程布线应符合国家规定“电气装置工程施工及验收规范”及国家颁发的有关规范及规定。在管内或线槽内的穿线，应在建筑抹灰及地面工程结束后进行。在穿线前，应将管内或线槽内的积水及杂物清除干净。不同系统、不同电压等级、不同电流类别的线路，不应穿在同一管内或线槽同一槽孔内。导线在管内或线槽内，不应有接头或扭结。导线的接头，应在接线盒内焊接或用端子连接。小截面系统连接可以绞接，绞接匝数应在五匝，然后搪锡，用绝缘带包扎。管线经过建筑物的变形缝处，应采取补偿措施，导线跨越变形缝的两侧应固定，并留有适当余量。接线端子箱内的端子宜选择压接或带锡焊接点的端子板，其接线端子上应有个应的标号。
(2)门禁控制器应安装牢固，不得倾斜，并应有明显标志。安装在轻质隔墙上，应采取加固措施。引入门禁控制器的电缆或电线，配线应整齐、避免交叉，并应固定牢固电缆芯线和所配导线的部均应标明编号，并与图纸不易褪色；端子板与每个接线端，接线不得超过二根；电缆芯和导线应留有不小于20cm余量；导线应绑扎成束；导线引入线穿线后，在进线管处应封堵。
(3)门禁控制器的主电源引入线应直接与电源连接，严禁用电源插头，主电源应有明显标志；门禁控制器的接地牢固，并有明显标志。
(4)监控室内接地母线的路由、规格应符合设计要求。施工时应符合下列规：接地母线的表面应完整，无明显损伤和残余焊剂渣，铜带母线光，滑无毛刺，绝缘层不得有老化龟裂现象；接地母线应铺放在地槽或电缆走道中央，并固定在架槽的外侧，母线应平整，不得有歪斜、弯曲。母线与机架或机顶的连接应牢固端；电缆走道上的铜带母线可采用螺丝固定，电缆走道上的铜绞线母线，应绑扎在横档上；系统的工程防雷接地安装，应严格按设计要求施工。接地安装，应配合土建施工同时进行。
4
/4
四、门禁系统接线图
注意事项
内容仅供参考！
内容仅供参考并受版权保护
以上就是道尔智控小编解答(￡屠宰↘一条街彡)回答关于“纳奇门禁接线NQ_05”的答案，接下来继续为你详解用户（放下治疗）解答“门禁控制板电路原理图”的一些相关解答，希望能解决你的问题！
门禁控制板电路原理图
本文贡献者：【放下治疗】 ，解答(电梯门禁接线图)的问题，欢迎阅读！
答门禁系统详细安装接线图要看你选用的产品而定。 一般门禁系统配置：门禁主机、门禁电源、电控锁（电插锁、电插锁）、出门按钮（或读卡器）。联网的话还需要接主控电脑（安装相应软件）。 一般接线方式： ①门禁主机上的+12V、GND端（门禁主机供电.
以上就是道尔智控小编解答(放下治疗)解答关于“门禁控制板电路原理图”的答案，接下来继续为你详解用户（骄傲的倔强）贡献“立林门禁主机接线图”的一些相关解答，希望能解决你的问题！
立林门禁主机接线图
热心用户提供：【骄傲的倔强】 ，解答(电梯门禁接线图)的问题，欢迎阅读！
答一般门禁主机都有线路图的。按线路图接线就可以啊，一般接锁 都是 NO COM NC三个端子
出门按钮 一般都是 push和GND相接，还有解读头的一般是12V电源给读头，信号线一般都是RS+ RS-.看看吧 都有提示的
上文就是道尔智控小编解答贡献者：（骄傲的倔强）回答的关于“立林门禁主机接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续分析下文用户【第一眼带感-】分享的“感应自动门人脸识别门禁接线图”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
感应自动门人脸识别门禁接线图
本文贡献者：【第一眼带感-】 ，解答(电梯门禁接线图)的问题，欢迎阅读！
答般门禁系统配置：门禁主机、门禁电源、电控锁、出门按钮。
接线方式：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。
4、另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
扩展资料：
注意事项：
在安装继铁板的时候，不要把它锁紧，让其能轻微摇摆以利于和锁主体自然的结合。
内开门的表面安装方法 内开门做表面安装时需要有辅助配件来协助安装，我们选用富有装饰性的优质进口铝材来制做这种安装配件：Z&L支架。
每套 Z&L支架含三块铝材配件,其中较长的一块L1是配给锁主体使用;另外两块较短的 Z2、Z3配给继铁板用。Z2是安装在门上的，边上有五个沉孔，是用于固定在门上;Z3是用于固定继铁板的,边上有三个孔,中心孔应与继铁板的中心孔对齐.下面介绍安装方法。
a 先将Z&L支架中的L1支架放在装锁的位置上，用自攻螺丝固定于门框或墙面上。
b 用六角扳手将锁主体锁在L1支架上。
c 对应于L1支架的位置把Z2支架固定在门上。
d 将继铁板插入Z1的三个孔中假固定,然后门关好，使磁铁和继铁板紧密吻合，确定Z1、Z2 的衔接位置。（Z1与Z2的相对位置根据门的厚度可以调节）。
e 将Z1、Z2锁紧，然后将继铁板用M8*25内六角螺丝固定于Z1上（将螺丝、铁板、垫圈、橡胶垫圈依次穿入）。
f 如果是双扇门，可以用两个Z &L支架。
参考资料：百度百科-门禁电锁
以上就是道尔智控小编解答贡献者：（第一眼带感-）分析的关于“感应自动门人脸识别门禁接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续教你下文用户【最终一个冬天°】分享的“门禁一体机断电后能开门嘛”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
门禁一体机断电后能开门嘛
热心用户提供：【最终一个冬天°】 ，解答(电梯门禁接线图)的问题，欢迎阅读！
接门禁专用电源上，电锁正极接电源NC端子，负极接电源com或者gnd端子上。
直接接到门禁机上，电锁正极接门禁机Nc端子，电锁负极接电源GND端子，电源12V+接com端子。
电控锁，阴极锁 主要安装于不锈钢门，木门，主要接线方式正极接电源NO端子，负极接com端子。
静音锁接线方式：电源12V+接电锁板上的12v+ 负极对应接上；电锁K+,K- k+接电源NO端子 k-接电源com端子或者gnd端子。
出租屋一体锁接线方法：12v电源直接对应接入电锁12v+ 、gnd即可。
上文就是道尔智控小编分享贡献者：（最终一个冬天°）解答的关于“门禁一体机断电后能开门嘛”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续讨论下文用户【妄共一生】解答的“门禁接线图方法图解带自动门”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁接线图方法图解带自动门
热心用户提供：【妄共一生】 ，解答(电梯门禁接线图)的问题，欢迎阅读！
答门禁系统接线图：
设备分为总电源、开关、指纹机、电锁。总电源、开关、电锁在装修过程中已经预埋安装在墙内，基本不需要太费事。要注意的是一定要预留好总电源到门外指纹机的线。
电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常是接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
含义
门禁主机上的PUSH端（开信号）接门禁电源的PUSH端。门禁主机上开门信号标是NO、NC的，通常接NO端至接门禁电源的PUSH端。另一端接出门按钮的话，出门按钮的2根线接到门禁主机的出门按钮端；或者是接入到门禁电源的PUSH端和GND端。
内容参考：百度百科-门禁
上文就是道尔智控小编分享贡献者：（妄共一生）解答的关于“门禁接线图方法图解带自动门”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续阐述下文用户【秋奈樱舞】分享的“电磁门禁接线图方法”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
电磁门禁接线图方法
本文贡献者：【秋奈樱舞】 ，解答(电梯门禁接线图)的问题，欢迎阅读！
答为了确保人身安全，门禁接线过程需要在关闭所有电源的情况下进行。
1、先给门禁电源接220V的电。
2、接好220V电压后再来看看门禁电源的接线端口。
3、以下有10个接线端子，NO跟COM接电控锁的，NC跟COM接磁力锁，12V跟GND给门禁一体机供电，GND跟PUSH接开门信号，接下来先接磁力锁，磁力锁就红黑两根线，如下图。
4、红色线接NC，黑色线COM，首先把12V电源线接。
5、红色是12V正极，黑色12V负极。
6、接下来接开门按钮。
7、接下来再看门禁电源的按钮线，GND跟PUSH，下图。
8、这就接好了开门按钮这头接的是GND跟PUSH，门禁接线完成。
以上就是道尔智控小编解答(秋奈樱舞)回答关于“电磁门禁接线图方法”的答案，接下来继续为你详解用户（忆凉歌）回答“门禁电话5根线怎么接”的一些相关解答，希望能解决你的问题！
门禁电话5根线怎么接
本文贡献者：【忆凉歌】 ，解答(电梯门禁接线图)的问题，欢迎阅读！
答门禁电话接线图如图：
电话门禁系统主要由主机、分机、UPS电源、电控锁和闭门器等组成。根据类型可分为直按式、数码式、数码式户户通、直按式可视对讲、数码式可视对讲、数码式户户通可视对讲等。
1、主机：楼宇对讲系统的控制核心部分，每一户分机的传输信号以及电锁控制信号等都通过主机的控制，它的电路板采用减振安装，并进行防潮处理，抗振防潮能力极强，并带有夜间照明装置，外形美观、大方。
2、分机：一种对讲话机，与主机进行对讲，但现在的户户通楼宇对讲系统则与主机配合成一套内部电话系统可以完成系统内个用户的电话联系，它分为可视分机，非可视分机。具有电锁控制功能和监视功能，安装在用户家里的门口处，主要方便住户与来访者对讲交谈。
3、UPS电源：它的功能主要是保持楼宇对讲系统不掉电。正常情况下，处于充电的状态。当停电的时候，UPS电源就处于给系统供电的状态。
4、电控锁：它的内部结构主要由电磁机构组成。用户只要按下分机上的电锁键就能使电磁线圈通电，从而使电磁机构带动连杆动作，就能控制大门的打开。闭门器它是一种特殊的自动闭门连杆机构。它具有调节器，可以调节加和作用力度，使用方便、灵活。
扩展资料
电话门禁系统功能特点：
1、人性化设计、造型美观精致、操作简单。
2、电话远程开门，访客通过电话门禁控制器拨打住户座机或手机，实现与住户通话。经住户电话确认访客身份后，按下电话机上的数字键远程将门打开。
3、可设定50组6位以内的密码（位数可变），可根据需要灵活选择。
4、可指定分机，访客必须拨打注册在系统内的电话号码才能拨通。
5、开门等待时间可设定1~600秒。
6、机身采用防泼水设计，防电磁干扰，在室内室外运用方便灵活。
参考资料来源：百度百科-电话门禁
参考资料来源：百度百科-Tekard电话门禁控制器装置
