今天我们来答疑有关（指纹门禁系统安装图教程）指纹门禁锁安装教程,以下9个关于指纹门禁系统安装图教程的观点希望能帮助到您找到想要的答案。

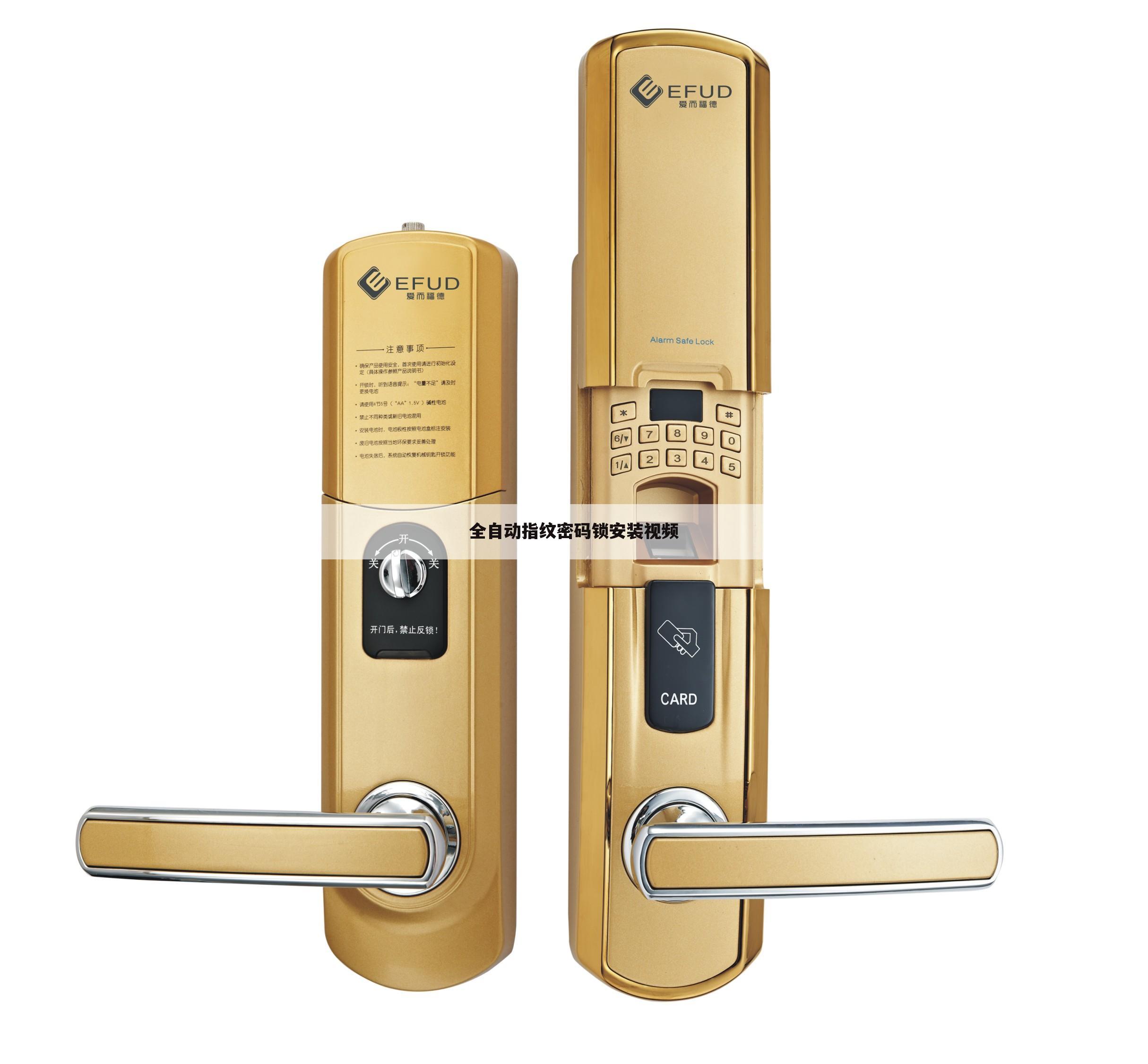

全自动指纹密码锁安装视频
本文最佳回答用户：【请记住菇凉】 ，现在由道尔智控小编为你详解与【指纹门禁系统安装图教程】的相关内容！
最佳回答首先你要有具备基本的木工技能，能够在合适的地方开孔，其次你已经执行阅读了（产品说明书），如果不会还是找专业的安装师傅动手吧，省心省事，下面是简单的步骤：
步骤一：划线，描孔
根据安装图纸所示尺寸，在门上标出有关孔位的轮廓线和圆孔中心线，按标注尺寸钻出各安装孔，然后开始安装门锁。
步骤二：确定锁芯孔位
将模板上的侧边撕成如图这种，然后贴于门侧边上，并使模板上把手中心线与门的厚度中心线同门上所画的两个中心线对齐，并用铅笔将其轮廓描出来。
步骤三：确定室内面孔位
将撕掉侧边的模板贴于门室内，对准把手中心线以及上一步所画的室内模板边线，然后描出所有孔。(在描图过程中模板必须始终贴齐把手中心线及上一步所画的模板边线)
步骤四：安装锁芯
检验锁体各孔位与安装孔位是否一致，合格后压入锁芯(防盗门有天地杆的，要挂好天地杆;木门安装锁芯时应取下或锯掉天地杆挂钩)，然后用螺丝紧固。
步骤五：装前锁面
拧好转接及把手，穿好导线并对好各安装孔的位置，放入弹簧及方轴,将前锁体装在门上。
步骤六：装后锁面
装好反锁小方杆，按正确的接口连接好前后锁体的导线，安装好弹簧及方轴，最后用螺丝固定。
步骤七：安装扣板
扣板的位置。将已安好的锁舌全部伸出，靠近门框用记号笔定好位，量好尺寸后开好孔及固定好边条。
步骤八：功能检测
安装完毕后，按说明书上的操作步骤对产品进行调试，各种功能都可以实现后，转入下一步骤。
门锁安装注意事项
1、为了方便开门，安装门锁之前，要根据家人的开门习惯量好锁离地面的距离。
2、因锁的开门方式不一样则安装模上开孔孔位也不一样，所以划线前必须先根据锁的开门方式确定安装模上哪些孔位为需开孔孔位。
3、锁芯一般情况下要求安装在门厚中间位置。
4、门框上开孔时，一定要根据门的厚度，测量好所要开的孔距门框边的距离(要量准，不然锁舌将因位置不对而无法弹出不能锁门，或门缝间隙太大造成上锁后，门可前后小幅摆动，会导致门关不紧的感觉)。
5、导线的连接：导线的连接必须确保无误，然后放置好连接导线，防止导线被压坏
或是被天地杆卡坏，否则门锁将无法正常工作。
以上就是道尔智控小编解疑贡献者：（请记住菇凉）分析的关于“全自动指纹密码锁安装视频”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续解惑下文用户【狱锁狂龙】贡献的“指纹门锁安装教程”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
指纹门锁安装教程
本文最佳回答用户：【狱锁狂龙】 ，现在由道尔智控小编为你分析与【指纹门禁系统安装图教程】的相关内容！
最佳回答智能指纹锁安装
1.具体安装步骤/选智能指纹锁前，需要观察门的开门方向，以及测量门和导向板的厚度，并反馈给商家，以便商家适配组件。
2.具体安装步骤/拆除门上旧锁，根据配送的开孔图比对调整锁体开孔位置。
3.根据开门方向调整斜舌朝向。先将锁体斜舌挡片推至顶端，再将斜舌压入锁内，旋转180度，斜舌弹出，调整完毕，斜舌挡片拔回复位。
4.定向螺丝调整。用配送的六角扳手旋出定向螺丝，再在锁体另一面，将定向螺丝旋入、旋紧。
5.放置锁体。将锁体放入按规定尺寸调整的门框洞里面，记得排线拉置朝门内孔露出，再按锁体对角位置，先后旋紧4个固定螺丝。
6.根据开门方向调整内外锁面板的执手朝向。用螺丝刀旋出执手内侧左右2个定向螺丝，将执手旋转180度，再将定向螺丝复位、旋紧，铺平橡胶垫，最后依次放入压簧、方钢。
7.固定连接螺栓。
以上就是道尔智控小编分享贡献者：（狱锁狂龙）贡献的关于“指纹门锁安装教程”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续讲析下文用户【奶茶限供】分析的“门禁系统接线图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统接线图
本文最佳回答用户：【奶茶限供】 ，现在由道尔智控小编为你解答与【指纹门禁系统安装图教程】的相关内容！
最佳回答门禁怎么安装？具体要看想要详细步骤般情况面几步：
1、安装门禁系统，首先需要进行现场的环境进行布置，例如，在办公楼宇、小区住宅中，门禁系统的安装需要根据现场的布线，由于门禁系统是弱点类型，而且门禁控制器中心，需要安装在室内；根据同门选择合适电锁选择走线安全锁装说同锁同装共同前提都必须装结实；
2、布置好线路后，就要开始选择适合的门禁设备，如果想配备与消防联动、安防监控等。就需要配合布线进行安装，把门禁电锁、门磁、门禁控制器、室外读卡器、室内读卡器或出门开关安装好；安装门禁机或者读卡器要根据客户要求般安装高度1.4米左右同门禁机或读卡器线能裸露门外门内走线候情况特殊用线槽或线管；
3、综合布置后，我们就开始需要调试，调试的过程，需要进行读卡器的发卡准备。把准备好的空白卡（或者是指纹录入）进行操作；门关选择目前般市场用3种锈钢材质、塑料材质两种按钮式另种应式每种都标准86底盒配套关提前墙挖坑预埋底盒；另外些特殊场合要求装消防关关应该窜连电锁线即按消防关电锁直接断电门直接拉前提种电锁必须用断电型电锁；
4、安装专用门禁电源或者门禁控制器门禁控制器控制电锁并接收前端读卡器信息处理设备般说需要通软件进行设置添加卡片并授权等门禁电源给电锁门禁体机供电设备要门禁电源门禁控制器放般轻易够且要隐蔽，完成后，即可通电进行刷卡测试，测试成功后。即可完成门禁的安装。
5、给设备电并调试同机器步。
希望能给您提供帮助，
以上就是道尔智控小编解疑贡献者：（奶茶限供）分析的关于“门禁系统接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续概述下文用户【剑灵宗】贡献的“智能门锁的安装步骤”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
智能门锁的安装步骤
本文最佳回答用户：【剑灵宗】 ，现在由道尔智控小编为你讲解与【指纹门禁系统安装图教程】的相关内容！
最佳回答安装智能锁的九个步骤。
根据这九个步骤，消费者就可以自己安装智能锁了。
1、请将外锁板排线插头插入内锁板对应的插座，打开内锁板电源开关。
2、面板固定螺丝对准内锁板螺栓固定孔，插入外锁板的固定螺栓，稍微旋紧，按开上锁按键，转动拖动机构拨动锁体开上锁，无卡阻才是安装成功，否则可能过调整内外锁板位置，使锁芯与电机同芯，直到遥控门锁转动声音平稳为止，如还不行则检查防盗门按装时是否扭曲太严重。
3、设置、测试门锁相应功能，插入保险开关连片与方轴。
4、检查遥控开上锁、密码开锁、指纹开锁、手机开锁，遥控钥匙设置操作、内面板按键操作、门铃、一键开锁、一键关闭自动上锁、关闭防盗系统、商量调节、上下电池组独立工作等功能是否正常。
5、如内外板没有装执手，按照开门的左右方向，请先把内外面板上手装上并固定，请注意不要装反。
6、安装外锁板套筒螺母到外锁板螺栓上，并固定紧。
7、观察电池组电量指示图案，如果其中一个电池组指示图案是一格或是空时请把对应的电池组拔下来充电，否则会影响电池组使用寿命。
8、将外锁板排线插头插入内锁板对应的插座牢固，通过防盗安全门的方轴内孔引到防盗安全门外锁板位置。
9、将方轴插入锁体方孔，对准内锁板的执手孔、拨杆孔和保险片孔，按开锁或上锁按键，转动拖动机构使拨杆与锁芯配合到位。
别墅大师为你提供当地建房政策，建房图纸，别墅设计图纸;
别墅外观效果图服务，千款爆红图纸任你选：
以上就是道尔智控小编解答(剑灵宗)分析关于“智能门锁的安装步骤”的答案，接下来继续为你详解用户（$传说中的'兄弟灬）分析“指纹锁把手弹簧怎么安装”的一些相关解答，希望能解决你的问题！
指纹锁把手弹簧怎么安装
本文最佳回答用户：【$传说中的'兄弟灬】 ，现在由道尔智控小编为你分析与【指纹门禁系统安装图教程】的相关内容！
最佳回答现在不像以前，在外打工的人多，所以人口杂多，所以，对于家里的安全问题更加的重视，那么，指纹锁就成了现在的热销产品，但是很多人不知道指纹锁如何安装，另外，指纹锁安装注意事项也有不少，因此，接下来我们一定要了解这两项。
现在不像以前，在外打工的人多，所以人口杂多，所以，对于家里的安全问题更加的重视，那么， 指纹锁 就成了现在的热销产品，但是很多人不知道指纹锁如何安装，另外，指纹锁安装注意事项也有不少，因此，接下来我们一定要了解这两项。
指纹锁如何安装
一、指纹锁安装须知
1）指纹门锁是一种高新技术产品，门锁的应使用环境对门锁的正常使用起着重要作用，特别是在灰尘或空气中含有高量腐蚀性物质的环境中，将大大影响门锁的正常使用。所以建议您是在房间已 装修 完成后再安装门锁，以利于门锁的正常使用及延长门锁的使用寿命。
2）在 门锁安装 调试完成后，请您及时登记管理员为方便您更好的使用指纹门锁，我们建议您在登记指纹时，备份登记一枚指纹或一组密码，以便在指纹磨损等意外情况下能正常开门。
3）指纹门锁安装的好坏直接影响到门锁的正常使用及使用寿命，建议有经验的人员进行安装，并严格按照本公司的安装标准进行安装，不得随意更改。
4）指纹锁是项尖生物识别技术与传统电子门锁的结合，为使您更好的感受它的方便和先进，请在使用前，认真随机所带阅读操作说明书。
二、指纹锁安装和卸下门锁
开始之前
本节介绍了指纹锁的安装和卸下的过程。除非另有说明。否则将假设在每个过程时均满足以下条件
1选择了合适的门：木质门，门厚要求：40－60mm。
2请再次确认门的开门方式和锁芯，开门方式有四种：左内开、左外开、右内开、右外开（以人站在门外面向门为标准，门的转动轴在门的左侧则为左开，门的转动轴在右侧则为右开，门向里推则为内开，门向外拉则为外开）。锁芯：左外开的锁芯与右内开的锁芯相同，左内开的锁芯与右外开的锁芯相同。
3你具备基本的木工技能，能够在合适的地方开孔。
4你已经执行阅读了（产品说明书）。
5可以通过以相反的顺序执行卸下过程来装回安装组件。
三、指纹锁安装工具
执行本文说明书中的步骤可能需要使用以下工具l电钻，随机带8MM，16MM，20MM，25MM钻头。l木工凿子l平口螺丝刀l梅花槽螺丝刀l直尺l画线笔
四、’门锁安装步骤
选定好适合的安装位置，把随机带的安装模板贴在门上，确保贴的平整。
1．划线：在门的两面和门框上标出高线根据安装模所示尺寸，在门上标出有关孔位的轮廓线和圆孔中心线，按标注尺寸钻出各安装孔，即可开始安装门锁。
2．钻孔：用电钻钻出8MM的4个安装孔，和直径34MM的过线孔和20MM方轴过孔，在门边用电钻和木凿开25X50MM的方孔95X30X5MM的凹台。
安装锁芯：检验锁体各孔位与安装孔位是否一致，合格压入锁芯，然后用螺丝紧固，完成后请检查锁舌弹出情况。
装外锁体：垫好防水胶垫，通过穿孔穿好导线并对好各安装孔的位置，先用2颗螺钉，在门内通过安装板，在下部将门前体 部件 固定在门上。
3．装后锁体：按正确的接口连接好前后锁体的连接导线，按不同的接头把导线插入锁后体的插座内，然后连接好旋钮方轴，同时确保前后锁体与锁芯可靠连接，用螺丝把锁后体固定在门上。
4．安装电池及电池盖：将电池按正确的正负极方向装入电池盒之后，合上电池盖。
5．功能检测：安装完毕后，参照用户手册检测锁的有关功能是否正常。
指纹锁安装注意事项
因锁的开门方式不一样则安装模上开孔孔位也不一样，所以划线前必须先根据锁的开门方式确定安装模上哪些孔位为需开孔孔位。
要特别注意：锁前后体导线，插座和插头的方向确保连接正确。在安装前首先确定锁的安装高度，在确定高度后用安装模贴在相应的位置，然后用铅笔画出需开孔的位置。
画孔时安装模折边一定要和门框垂直，否则会造成锁体安装后不能和门保持垂直。
锁芯一般情况下要求安装在门厚中间位置。
门框开好孔后一定要将孔内的木屑或其他异杂物清理干净，以防门在开关 振动 时将杂物掉入锁体。
保持锁体整洁：不可将木屑或铁屑等异常东西从锁体缝隙中掉入锁体内部而造成电子元件的短路或其它元件的卡塞现象。锁芯安装：锁芯在装入安装孔后，锁芯表面不能高出门框表面，在同一平面。
扣板的安装：扣板孔位与锁舌位置一定要对应，如对应不好会造成门松动或不能关闭，同时保险舌不能卡进扣板孔内。锁体的安装：螺丝紧固必须到位，锁体与门之间不可留有空隙。导线的连接：导线的连接必须确保无误，并且连接牢固，否则门锁将无法正常工作。
指纹锁如何安装及指纹锁安装注意事项的问题，相信大家已经不陌生了，当然不同的指纹锁在安装时，步骤还是有所不同的，所以，在进行安装的时候，一定要了解清楚，这样才能做到合适的安装，才能让家里更加的安全。
以上就是道尔智控小编解疑贡献者：（$传说中的'兄弟灬）分析的关于“指纹锁把手弹簧怎么安装”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续浅析下文用户【长路漫漫】分享的“指纹锁更换密码教程”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
指纹锁更换密码教程
本文最佳回答用户：【长路漫漫】 ，现在由道尔智控小编为你探讨与【指纹门禁系统安装图教程】的相关内容！
最佳回答指纹锁安装需要确定门的开向，然后进行锁体、面板、扣盒与扣板安装。
1、确定门的开向
安装指纹锁的时候要确定门开启的方向，一般大多数的门是右内开的。
2、锁体安装
确定锁舌方向与门开方向符合，如果不是就需要调整，用螺丝刀将斜舌顶起，旋转180°后松开螺丝刀让其复位即可。然后以斜舌端为上端将锁体放入到开好的门孔中，让锁体线从上端门孔穿出门的前面，然后用螺丝将锁体锁紧固定。
将锁芯从门外侧放进锁体孔中，用锁头螺丝固定锁芯，此时锁体部分安装完成，用机械钥匙测试一下锁体锁舌是否运转正常，随后可进行面板的安装。
3、面板安装
安装面板前，按门的开向安上把手，前、后面板要与门保持平行，不能偏斜调整左右距离，调整上下距离使手柄与锁体的垂直方向保持一致。
先把前方杆从外侧放进锁体孔中，然后将锁体线与面板母线对插好，而公线穿过门孔到门后面，此时可把方杆弹簧放入执手孔中，把前面板的执手方孔对准前方杆套入，然后从门的内侧装上后底板并用螺丝将后底板和前面板固定在门上，随后将后方杆从门内侧放入锁体方孔内，将弹簧放入后面板的执手孔中，并把后面板的连接线与前面板的公线对插好。
最后将多余的线塞入门孔里，再把前面板套入后方杆安在门上，并用螺丝锁紧，然后装入四节5号碱性电池，即可测试整锁的安装和功能情况。
3、扣盒与扣板安装
指纹锁测试正常后，可将扣盒与扣板安装到门框上，注意分清扣板上下端方向，四方孔在上端。然后开关门，试一下扣盒与锁舌门框闭合情况是否正常，注意此时最好在门内外都要有人，以防测试时门无法打开。
上文就是道尔智控小编解疑贡献者：（长路漫漫）解答的关于“指纹锁更换密码教程”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续教您下文用户【歌枕肩】解答的“门禁系统没有密码怎么打开”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统没有密码怎么打开
本文最佳回答用户：【歌枕肩】 ，现在由道尔智控小编为你讲解与【指纹门禁系统安装图教程】的相关内容！
最佳回答指纹门禁怎么安装， 在安装指纹门禁前准备好指纹门禁机，门禁所，门禁电源，门禁开关等设备。 具体接线的方法，指纹门禁上有+12，GND直接和门禁电源的相同符号对接一下. 然后把指纹门禁机上的com和GND链接一下，再把指纹门禁机上的NO连接到门禁电源的PUSH上，指纹门禁机就结完，还有一步，把门禁锁的正极接到门禁电源的NC上，把锁的负极接到门禁电源的COM或GND上就OK了。门禁开关的两根线直接接到门禁电源的GND和PUSH上就可以了。 指纹门禁及要固定在进门口的合适的位置注意防雨，防晒等， 门禁锁常见的是安装门上面的门框上， 门禁电源安装在一个比较隐蔽的地方，以免影响美观， 门禁开关安装在出门口旁边，高度和灯的开关一样，这个位置适合的多数人. 安装完毕后需要在指纹机上添加指纹，添加成功后可以指纹开门。 供参考
以上就是道尔智控小编解答(歌枕肩)回答关于“门禁系统没有密码怎么打开”的答案，接下来继续为你详解用户（麋鹿的鹿）解答“指纹门禁安装接线图”的一些相关解答，希望能解决你的问题！
指纹门禁安装接线图
本文最佳回答用户：【麋鹿的鹿】 ，现在由道尔智控小编为你探讨与【指纹门禁系统安装图教程】的相关内容！
最佳回答指纹门禁接线方法：
设备分为总电源、开关、指纹机、电锁。
总电源、开关、电锁在装修过程中已经预埋安装在墙内，基本不需要太费事。要注意的是一定要预留好总电源到门外指纹机的线。
其他连接方法：
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。
3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。
4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
以上就是道尔智控小编分享贡献者：（麋鹿的鹿）回答的关于“指纹门禁安装接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续介绍下文用户【深夏凉巷】回答的“zkteco指纹门禁一体安装接线图”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
zkteco指纹门禁一体安装接线图
本文最佳回答用户：【深夏凉巷】 ，现在由道尔智控小编为你解答与【指纹门禁系统安装图教程】的相关内容！
最佳回答指纹门禁机,开门按钮安装，首先用支架在墙上画好孔位，用冲击钻打孔，打好后上胶塞，把指纹门禁机的支架固定好，出门按钮的底盒固定好，出门按钮是按在门里面的。
走线，从指纹机到控制箱要有一支网线到网络机房，一条六芯线到电源控制箱，
从电锁到电源控制箱要有一条两芯线，两把锁的话要布两条（如果要门磁检测功能要布四芯线）；从开门按钮到电源控制箱要布一线两芯线，中间走明线的要走线槽。
接线，焊接，在电脑端安装软件设置指纹机的IP地址，添加指纹机的编号，然后在监控界面就可以看到门的状态图标，如是显示为绿色，则为在线状态，如果是红色则为断开状态，请检查水晶头是不是打好全通的。中间网线有没有损坏。
关于（指纹门禁系统安装图教程）指纹门禁锁安装教程的介绍就聊到这里吧，感谢你花时间阅读本站内容，更多关于指纹门禁系统安装图教程的信息别忘了在本站进行查找喔。
