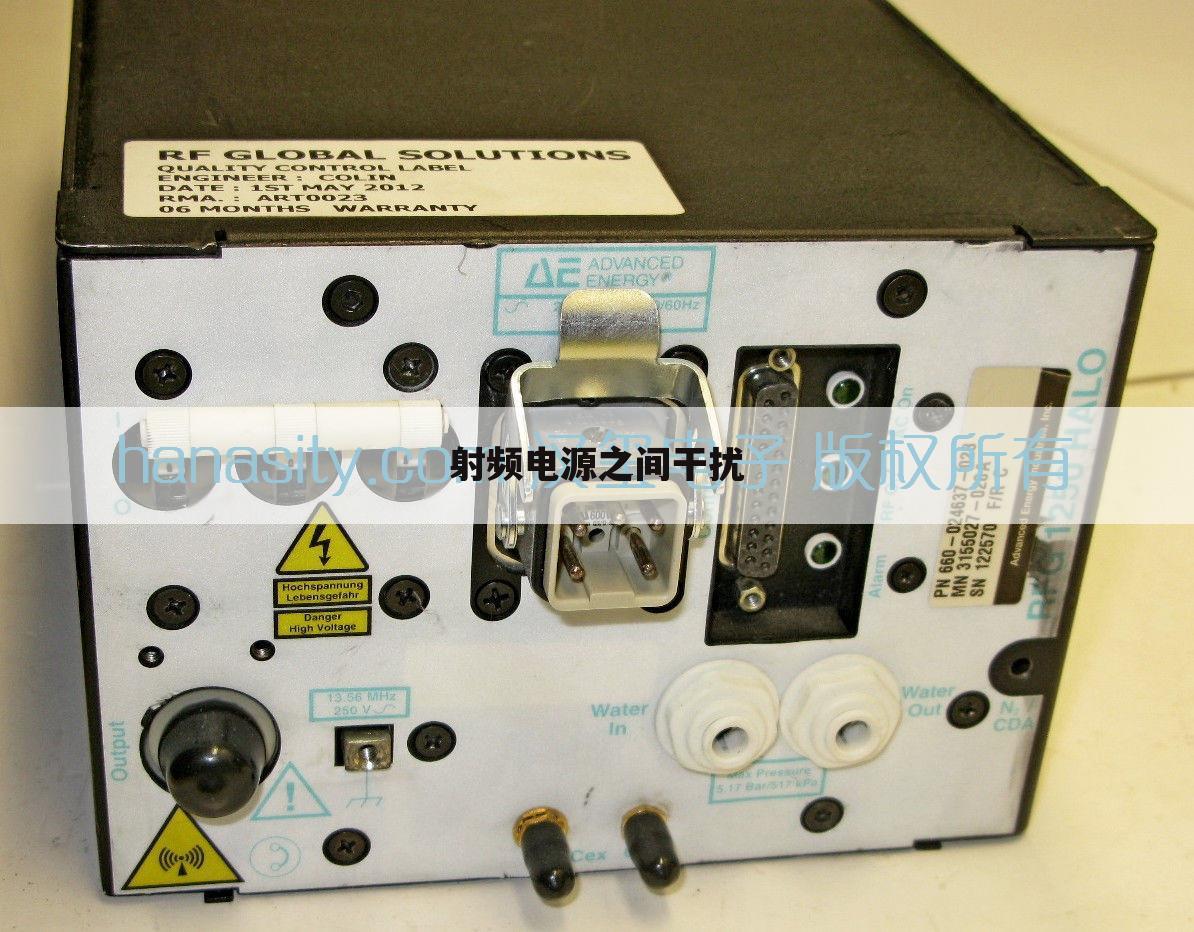

射频电源之间干扰
本文贡献者：【拂霓裳】 ，解答(车牌图片屏蔽)的问题，欢迎阅读！
优质回答射频信号是会互相干扰的，但是这种干扰是有条件的，即彼此产生的电磁场接触并足以互相影响，如果该条件不满足，则不会造成互扰。
比如两路射频信号在同轴线内传输，由于是屏蔽环境，电磁场并不外泄，则不会造成干扰。再比如在微带线中传输的两路信号，如果相隔足够远（一般认为达到微带厚度的2倍），则虽然彼此的电磁场接触，但是由于接触部分的强度很低，也不会造成互扰。
综上，射频电源是否会相互干扰，完全看电源产生的射频信号的传输形式和两电源间的距离。
上文就是道尔智控小编分享贡献者：（拂霓裳）分析的关于“射频电源之间干扰”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续祥解下文用户【ó米朵喵ッ】分析的“为什么门禁卡放手机后面不能用”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
为什么门禁卡放手机后面不能用
本文贡献者：【ó米朵喵ッ】 ，解答(车牌图片屏蔽)的问题，欢迎阅读！
优质回答现在这些门禁卡是芯片的不是老早磁条的，不怕消磁这些， 我就是一直这样放的，也没有感觉手机信号差什么地方，老早和朋友聊天说到这些，因为现在手机的天线在手机外圈不是背面，所以不会屏蔽信号或对现在的门禁卡消磁。
以上就是道尔智控小编解答贡献者：（ó米朵喵ッ）解答的关于“为什么门禁卡放手机后面不能用”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续叙述下文用户【ヾ漠视ㄟ】分享的“rfid射频识别系统怎么屏蔽”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
rfid射频识别系统怎么屏蔽
本文贡献者：【ヾ漠视ㄟ】 ，解答(车牌图片屏蔽)的问题，欢迎阅读！
优质回答RFID射频信号能在非金属中传播 单纯的隔离空气流动是没有办法屏蔽RFID信号的
如果是信用卡 公交卡之类的安全 可以用金属或铝箔之类的材料包起来即可屏蔽射频信号
上文就是道尔智控小编解答贡献者：（ヾ漠视ㄟ）分析的关于“rfid射频识别系统怎么屏蔽”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续答疑下文用户【醉在你怀】贡献的“屏蔽射频信号的方法”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
屏蔽射频信号的方法
本文贡献者：【醉在你怀】 ，解答(车牌图片屏蔽)的问题，欢迎阅读！
优质回答两端同时接地。
可以很好的屏蔽射频信号，但易受地环路电流的影响，两端接地屏蔽效果好，可用于防静电感应。
一端接地，另一端悬空。
由于两端的接地电阻不同或 PEN线有电流，可能会形成两个接地点的电位不同，采取一点接地，另一端悬空的办法，能避免电流干扰的形成。
发射端接地，接收端通过电容接地。
如果电容类型、位置正确，可以很好地屏蔽射频信号没有低频地回流。
以上就是道尔智控小编解答(醉在你怀)回答关于“屏蔽射频信号的方法”的答案，接下来继续为你详解用户（梦剑飞）解答“怎么将射频(RF)信号转(AV)视频信号”的一些相关解答，希望能解决你的问题！
怎么将射频(RF)信号转(AV)视频信号
热心用户提供：【梦剑飞】 ，解答(车牌图片屏蔽)的问题，欢迎阅读！
优质回答你的电视接收的是射频信号，到达终端本身就相当于AV信号，还有必要再转换吗？就算是转换了效果也不会提高的，只能从想法使RF输入信号质量提高，比如你可以安装一个室外天线。
以上就是道尔智控小编解答贡献者：（梦剑飞）分析的关于“怎么将射频(RF)信号转(AV)视频信号”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续分享下文用户【清风归客】贡献的“手机怎么干扰别人手机信号”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
手机怎么干扰别人手机信号
本文贡献者：【清风归客】 ，解答(车牌图片屏蔽)的问题，欢迎阅读！
优质回答没有软件可以干扰别人的手机信号，这需要用到硬件设备。比如自家装个信号增强器，就能干扰周围人的手机信号。
手机信号放大器(专业名：直放站)由天线、射频双工器、低噪声放大器、混频器、电调衰减器、滤波器、功率放大器等元器件或模块组成上、下行放大链路。其工作的基本原理是：用前向天线（施主天线）将基站的下行信号接收进直放机，通过低噪放大器将有用信号放大，抑制信号中的噪声信号，提高信噪比（S/N）；再经下变频至中频信号，经滤波器滤波，中频放大，再移频上变频至射频，经功率放大器放大，由后向天线（重发天线）发射到移动台；同时利用后向天线接收移动台上行信号，沿相反的路径由上行放大链路处理：即经过低噪放大器、下变频器、滤波器、中放、上变频器、功率放大器再发射到基站。从而达到基站与移动台的双向通信。
以上就是道尔智控小编解答(清风归客)贡献关于“手机怎么干扰别人手机信号”的答案，接下来继续为你详解用户（羞∏涩）解答“怎么让射频卡失效”的一些相关解答，希望能解决你的问题！
怎么让射频卡失效
本文贡献者：【羞∏涩】 ，解答(车牌图片屏蔽)的问题，欢迎阅读！
优质回答必须用金属盒子，金属才能对信号屏蔽，把手机放在密闭金属盒子里面手机也没信号。绝缘的东西并不能阻碍电磁波传输
上文就是道尔智控小编解答贡献者：（羞∏涩）回答的关于“怎么让射频卡失效”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续叙说下文用户【暧昧成伤】解答的“matlab产生射频噪声信号”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
matlab产生射频噪声信号
本文贡献者：【暧昧成伤】 ，解答(车牌图片屏蔽)的问题，欢迎阅读！
优质回答解决上述干扰的主要办法是: 选择质量高的传输设备，按规范接地，传输干线上尽量少装放大器，以及在混合器的输入端尽可能地将各路输入的射频信号电平调整一致等; 如果周围有经常性的较强辐射源的情况，只能采取增加屏蔽等措施解决; 要避开当地广播电视频道，使传输线缆远离其他可能有辐射干扰的线路等； 如果采取上述措施仍不能有效地消除干扰，就应考虑改变传输方式，如换成光纤传输方式等，并且控制中心整体加装屏蔽网等。讯维
上文就是道尔智控小编分享贡献者：（暧昧成伤）贡献的关于“matlab产生射频噪声信号”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续描述下文用户【本宫没空】分析的“射频信号干扰原理”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
射频信号干扰原理
本文贡献者：【本宫没空】 ，解答(车牌图片屏蔽)的问题，欢迎阅读！
优质回答电磁干扰EMI中电子设备产生的干扰信号是通过导线或公共电源线进行传输，互相产生干扰称为传导干扰。传导干扰给不少电子工程师带来困惑，如何解决传导干扰？找对方法，你会发现，传导干扰其实很容易解决，只要增加电源输入电路中 EMC 滤波器的节数，并适当调整每节滤波器的参数，基本上都能满足要求，第七届电路保护与电磁兼容研讨会主办方总结八大对策，以解决对付传导干扰难题。
对策一：尽量减少每个回路的有效面积
传导干扰分差模干扰 DI 和共模干扰 CI 两种。先来看看传导干扰是怎么产生的。如图 1 所示，回路电流产生传导干扰。这里面有好几个回路电流，我们可以把每个回路都看成是一个感应线圈，或变压器线圈的初、次级，当某个回路中有电流流过时，另外一个回路中就会产生感应电动势，从而产生干扰。减少干扰的最有效方法就是尽量减少每个回路的有效面积。
对策二：屏蔽、减小各电流回路面积及带电导体的面积和长度
如图 2 所示，e1、e2、e3、e4 为磁场对回路感应产生的差模干扰信号；e5、e6、e7、e8 为磁场对地回路感应产生的共模干扰信号。共模信号的一端是整个线路板，另一端是大地。线路板中的公共端不能算为接地，不要把公共端与外壳相接，除非机壳接大地，否则，公共端与外壳相接，会增大辐射天线的有效面积，共模辐射干扰更严重。降低辐射干扰的方法，一个是屏蔽，另一个是减小各个电流回路的面积（磁场干扰），和带电导体的面积及长度（电场干扰）。
对策三：对变压器进行磁屏蔽、尽量减少每个电流回路的有效面积
如图 3 所示，在所有电磁感应干扰之中，变压器漏感产生的干扰是最严重的。如果把变压器的漏感看成是变压器感应线圈的初级，则其它回路都可以看成是变压器的次级，因此，在变压器周围的回路中，都会被感应产生干扰信号。减少干扰的方法，一方面是对变压器进行磁屏蔽，另一方面是尽量减少每个电流回路的有效面积。
对策四：用铜箔对变压器进行屏蔽
如图 4 所示，对变压器屏蔽，主要是减小变压器漏感磁通对周围电路产生电磁感应干扰，以及对外产生电磁辐射干扰。从原理上来说，非导磁材料对漏磁通是起不到直接屏蔽作用的，但铜箔是良导体，交变漏磁通穿过铜箔的时候会产生涡流，而涡流产生的磁场方向正好与漏磁通的方向相反，部分漏磁通就可以被抵消，因此，铜箔对磁通也可以起到很好的屏蔽作用。
对策五：采用双线传输和阻抗匹配
如图 5 所示，两根相邻的导线，如果电流大小相等，电流方向相反，则它们产生的磁力线可以互相抵消。对于干扰比较严重或比较容易被干扰的电路，尽量采用双线传输信号，不要利用公共地来传输信号，公共地电流越小干扰越小。当导线的长度等于或大于四分之一波长时，传输信号的线路一定要考虑阻抗匹配，不匹配的传输线会产生驻波，并对周围电路产生很强的辐射干扰。
对策六：减小电流回路的面积
如图 6 所示，磁场辐射干扰主要是流过高频电流回路产生的磁通窜到接收回路中产生的，因此，要尽量减小流过高频电流回路的面积和接收回路的面积。式中：e1、 Φ1、S1、B1 分别为辐射电流回路中产生的电动势、磁通、面积、磁通密度； e2、 Φ2、S2、B2 分别为辐射电流回路中产生的电动势、磁通、面积、磁通密度。
下面以图 7 示意，对电流回路辐射进行详解。如图，S1 为整流输出滤波回路，C1 为储能滤波电容，i1 为回路高频电流，此电流在所有的电流回路中最大，其产生的磁场干扰也最严重，应尽量减小 S1 的面积。
在 S2 回路中，基本上没有高频回路电流，∆I2 主要是电源纹波电流，高频成分相对很小，所以 S2 的面积大小基本上不需要考虑。 C2 为储能滤波电容，专门为负载 R1 提供能量，R1、R2 不是单纯的负载电阻，而是高频电路负载，高频电流 i3 基本上靠 C2 提供，C2 的位置相对来说非常重要，它的连接位置应该考虑使 S3 的面积最小，S3 中还有一个∆I3，它主要是电源纹波电流，也有少量高频电流成份。 在 S4 回路中，基本上也没有高频回路电流，∆I4 主要为电源纹波电流，高频成分相对很小，所以 S4 的面积大小基本上也不需要考虑。 S5 回路的情况基本上与 S3 回路相同，i5 的电流回路面积也应要尽量的小。
对策七：不要采用多个回路串联供电
图 7 中的几个电流回路，互相串联在一起进行供电，很容易产生电流共模干扰，特别是在高频放大电路中，会产生高频噪音。电流共模干扰的原因是： ∆I2 = ∆I3+ ∆I4+ ∆I5
而图 8 中各个电流回路，互相分开，采用并联供电，每个电流回路都是独立的，不会产生电流共模干扰。
对策八：避免干扰信号在电路中产生谐振
如图 9 所示，共模天线的一极是整个线路板，另一极是连接电缆中的地线。要减小辐射干扰最有效的方法是对整个线路板进行屏蔽，并且外壳接地。电场辐射干扰的原因是高频信号对导体或引线进行充电，应该尽量减小导体的长度和表面积。磁场干扰的原因是在导体或回路中有高频电流流过，应该尽量减小线路板中电流回路的长度和面积。频率越高，电磁辐射干扰就越严重；当载流体的长度可以与信号的波长比拟时，干扰信号辐射将增强。
当载流体的长度正好等于干扰信号四分之一波长的整数倍的时候，干扰信号会在电路中产生谐振，这时辐射干扰最强，这种情况应尽量避免。看到这里，是否觉得按此八步走，传导干扰尽在掌握之中？最后附上各种干扰脉冲波形的频谱供大家参考（如图 10）。任何一个非正弦波都可以看成是非常多个上升和下降速率不同的信号（或不同频率的正弦波）相互迭加而成，电磁辐射强度与电压或电流的变化速率成正比。
各种干扰脉冲波形的频谱：
以上就是道尔智控小编解答(本宫没空)解答关于“射频信号干扰原理”的答案，接下来继续为你详解用户（一纸枕书）回答“手机金属屏蔽袋原理”的一些相关解答，希望能解决你的问题！
手机金属屏蔽袋原理
本文贡献者：【一纸枕书】 ，解答(车牌图片屏蔽)的问题，欢迎阅读！
优质回答采用进口纳米级屏蔽材料，屏蔽效果极佳，实现移动装置射频信号的手机信号屏蔽袋系列产品 接入和输出阻断;
可视软触摸透明观察操作窗，可直接观察、操作手机内部;
配备证据信息登记卡，对重要信息进行快速记录;
双层加工工艺，耐磨外层防护，延长使用寿命
