今天我们来聊聊[道闸的线路图],以下6关于道闸的线路图的观点希望能帮助到您找到想要的结果。

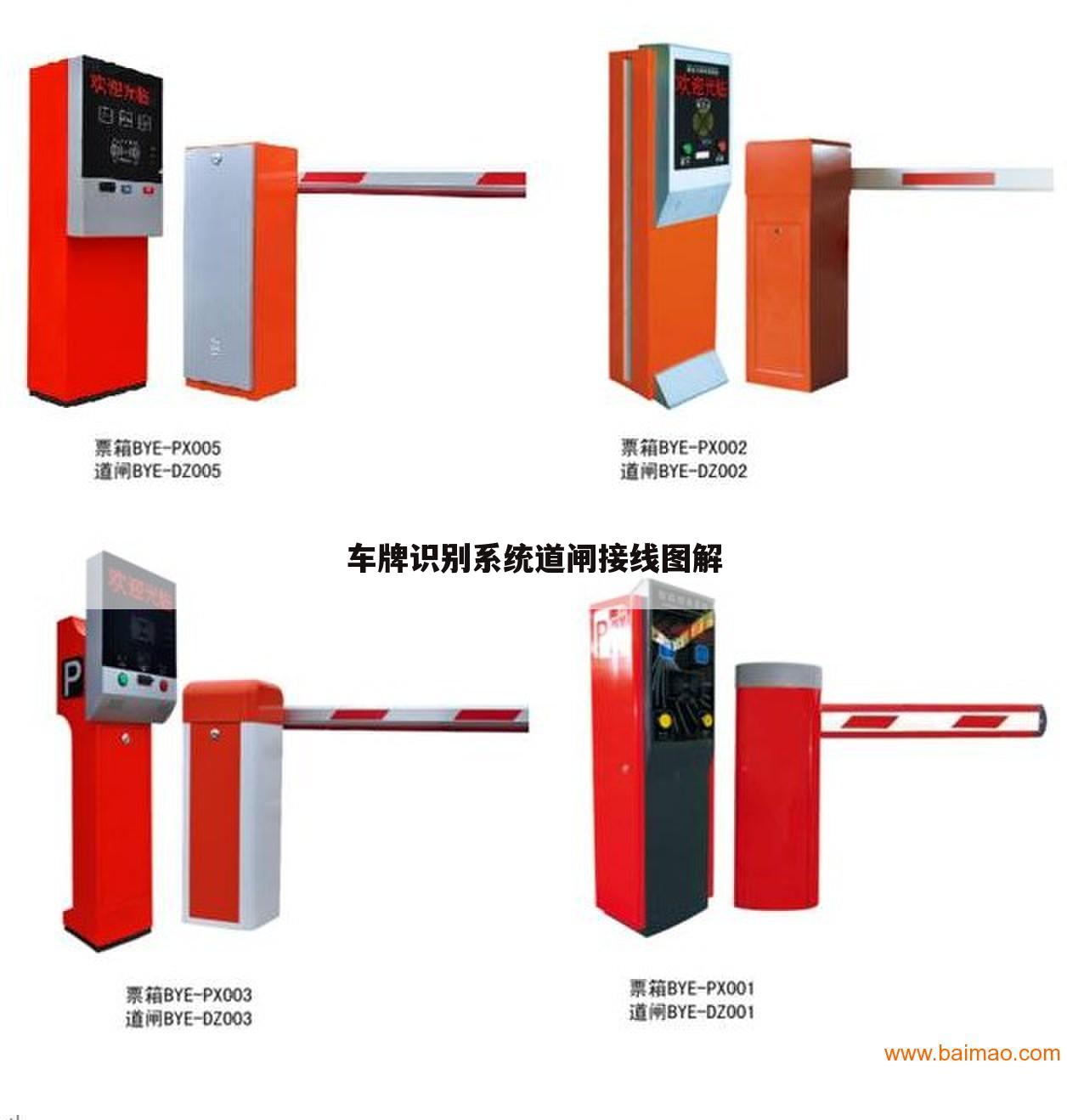

车牌识别系统道闸接线图解
贡献用户名：【被鱼叼着的猫】 ，现在由道尔智控小编为你解答与【道闸的线路图】的相关内容！
最佳答案不用。
两个通道车牌分别识别两台道闸，这两个是分别工作的，没有联系，不需要连接线路，如果是要两台道闸同时起落，那就要将两台道闸的电源线连起来。
上文就是道尔智控小编解疑贡献者：（被鱼叼着的猫）回答的关于“车牌识别系统道闸接线图解”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续祥解下文用户【花葬画沙】回答的“ac控制器连接图”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
ac控制器连接图
贡献用户名：【花葬画沙】 ，现在由道尔智控小编为你讲解与【道闸的线路图】的相关内容！
最佳答案● 根据所选用闸机左右向及安装现场实际情况，确定道闸主机的安装位置。对非混凝土地基或道闸主机安装有斜坡的情况，建议砌混凝土地基，并应确保地基与基础结合牢固，道闸主机机身与水平面垂直度小于1°。
● 根据控制室或岗亭的位置，依据《GB232电器装置安装工程施工及验收规范》中的相关规定铺设电源线和控制线管（建议电源线和控制线分别穿在不同的线管中）。
● 在道闸主机安装位置安装膨胀螺钉（根据清单实际配备的配件确定），将道闸主机固定牢固后，方可使用。
● 用手要把将闸杆摇到水平位置，确定闸杆端部叉杆的安装位置，并用螺丝将叉杆固定牢固（无叉杆情况无需安装）。
上文就是道尔智控小编解答贡献者：（花葬画沙）分析的关于“ac控制器连接图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续评论下文用户【侥幸】贡献的“停车场道闸是如何工作的”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
停车场道闸是如何工作的
贡献用户名：【侥幸】 ，现在由道尔智控小编为你分析与【道闸的线路图】的相关内容！
最佳答案这个工作不累，还能学一门手艺，就是需要搬一些设备，也不是很重，几十斤嘛，其他就是工作地方不固定，需要到处跑。
以上就是道尔智控小编解答(侥幸)分析关于“停车场道闸是如何工作的”的答案，接下来继续为你详解用户（森旅）解答“道闸系统接线图解”的一些相关解答，希望能解决你的问题！
道闸系统接线图解
贡献用户名：【森旅】 ，现在由道尔智控小编为你讲解与【道闸的线路图】的相关内容！
最佳答案道闸系统的接线图如图所示
标准道闸的主要结构由机箱、机械传动、减速部分、驱动部分、道闸主控板、红绿灯、手动按钮及遥控按钮等组成的；适用于车场管理、道路收费、政府机关等单位大门等；本产品可与地埋式路障机配套使用，也可与其它智能管理系统连接使用。
道闸在出厂前已将箱内布好线，一般情况下用户不得更改，只需要接入220V电源即可工作。提供本机的电源必须加装≥15A漏电断电器。
扩展资料
道闸系统结构
主机：主机主要有箱体及驱动部分组成，整机为钢结构；闸杆：栏栅挡杆采用优质铝型材，配有反光膜红白相间，固定在主机上配合主机工作；控制器：控制器有台式控制和手柄遥控两部分；
台式控制通过有线方式控制道闸，主要由值班人员在值班室使用；遥控手柄，主要配备车辆使用，一般可在主机周围10-30米内（根据现场的无线电通讯环境而定）活动控制道闸的升降。
参考资料来源：百度百科-道闸系统
参考资料来源：百度百科-标准道闸
以上就是道尔智控小编解疑贡献者：（森旅）回答的关于“道闸系统接线图解”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续解释下文用户【与重言观星】分析的“道闸软件常见故障处理”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
道闸软件常见故障处理
贡献用户名：【与重言观星】 ，现在由道尔智控小编为你详解与【道闸的线路图】的相关内容！
最佳答案1不能起落杆
排除方法：测量电压是否在220V±10V范围内；
2、不到位、抖动太大
检测原因：检查运行开关磁铁是否调好及平衡弹簧拉力是否过松或过紧，排除方法：调整行程控制得位置及紧固拉簧链接螺栓；
3、机箱内异常响动
检测原因：检查处轴承和活动链接部分是否异常。排除方法：加润滑油或更换轴承。
4、道闸的线圈埋线松动
当地感线圈不能牢固的固定在巢内时，汽车压过路面的震动会造成巢内线圈变形，改变地感初始电感量，此时传感器必须重新复位后方能正常工作。解决方法是将融化的沥青浇入内使其固定。
5、道闸的活节螺丝松动
活节螺丝为正反螺纹相接，上下两个轴承之间用双头螺杆相接，若螺丝松动，将造成上下位均不准确。用一个80MM长Ф4的铁棒插入双头螺杆之间旋动调整闸杆上下到位即可。
6、道闸的拐臂螺丝松动
若此螺丝松动，将造成道闸的闸杆上下位不准确和停杆时晃动较大，将螺栓悬紧，螺母锁紧即可。
7、到位控制磁铁挪位
上下到位均采用慈敏霍尔元件，若长方形磁铁与减速机带凸轮的圆片位置改变，造成到位不准确。将其调整准确，不可翻转，即可解决问题。
8、断电保护开关断电
当道闸的控制部分失灵时，道闸的自动保护装置将自动工作，此时闸杆停在斜上位置不动，总电源断开，机器不工作。此时将机器门打开，将大皮带顺时针方向旋转3-8圈到上位时即可复原。若如此多次不能恢复原状，则需检查霍尔元件和电路板是否失灵。
9、下拉钩调整螺母松动
机箱内下部设有螺纹M10的下拉钩，其功能为拉住平衡机构的弹簧和平衡功能的零点调节。
并装有两个M10六角螺母和Ф10弹簧垫圈，若此螺母松动，机器运转时会发生敲击声和平衡失调，平衡失调后虽机器还可以运转，但会大大加重减速机、电动机以及其它传动机件的负荷，从而影响道闸运行的可靠性和机械寿命。
扩展资料
主要功能
1、计算机管理系统
该系统是整个道闸停车场管理的核心，由计算机、打印机、通讯线路和管理软件组成。主要完成IC卡验证、月卡管理、控制信号的接收和发送、停车时间和停车费的计算、图像的抓拍和显示以及数据统计、打印报表等功能。
2、出入口读卡控制功能
此部分是每个道闸出入口必须的基本功能，也是每个道闸出入口的主要和核心部分。
3、临时卡自动出卡功能
此出卡机双层出卡，方便大小车辆。 临时停车用户在读卡机箱上按“取卡”按钮即可取卡进场停车，此功能也可由道闸管理人员手动发卡代替。自动出卡严格控制一车一卡，无车不能取卡，出卡的同时完成读卡，卡片过时未取自动收回。自动吞卡功能临时卡车辆出场时系统自动回收卡片放行。
4、防砸车感应功能
道闸配合车辆检测器实现防砸车功能，当道闸下有车闸杆不会下落，即便当闸杆下落时有车开到其下面，闸杆也会止落上抬，车辆离开后，闸杆自动下落。同时可结合压力电波安全装置实现双重防砸车保护处理。
5、中文显示功能
出入口控制机箱的LED显示屏全中文显示欢迎词语、收费金额、卡中余额、卡有效期、充值提醒、车位已满以及停车场其他相关信息等。也可以外接独立的显示屏发布相关信息便于车主不同角度远处阅读。
6、语音提示功能
正常操作可提示请读卡、收费元等相关信息，误操作或非法操作作出相应提示。
7、对讲功能
在监控室管理中心安装对讲主机，各出入口安装对讲分机，按对讲按钮即可保证各出入口与监控室管理中心的联络。
8、图象抓拍对比功能
出入口安装摄像机，车辆从道闸入场时自动抓拍车辆的图像并连同持卡人和刷卡时间等信息存入电脑，出场时将系统自动调出持该卡的车入场图像，经出场车辆图像与从道闸入口图象进行对比确认为同一辆车后，才予放行，确保车辆安全。
9、ups电源
提高供电质量，减少因停电、断电而引起的问题。当市电电网瞬间断电或停电，ups能将蓄电池自动启动，保证道闸系统的正常运行。
10、防雷功能
为保障道闸系统的正常运行，防止和减少因雷击供电线路、信号线路造成的设备损坏，对道闸系统做好防雷保证设备正常运行。
参考资料来源：百度百科-道闸系统
参考资料来源：百度百科-道闸
上文就是道尔智控小编分享贡献者：（与重言观星）贡献的关于“道闸软件常见故障处理”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续叙述下文用户【°о↗抽煙﹎】贡献的“道闸喇叭没有声音”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
道闸喇叭没有声音
贡献用户名：【°о↗抽煙﹎】 ，现在由道尔智控小编为你详解与【道闸的线路图】的相关内容！
最佳答案安快道闸喇叭声音调节，送上电按复位。
如果软件系统中不能设置的话，最简单最有效的方法就是把喇叭线剪断其中一根就是了。 如果以后又要开启的话就再接回去。
快道闸安装注意事项
1、线路预埋
按客户要求机箱位置定好，需浇筑混凝土基座事先完成（基座尺寸大小要比道闸底部外形尺寸大小多出约100-150mm）机箱固定位置心点控制室或岗亭之间预埋或开挖电缆线沟，埋放线管穿入设备所用3X1.5平方毫米电源线和4X0.5mm²控制线确定无误回填混凝土。
2、固定机箱
机箱放固定位置，打开机箱门松脱固定帽子蝶形螺母（机箱门和帽子小心安放避免表面刮伤）机箱底板螺钉孔心和机箱底座边缘做上记号移开道闸做好记号螺钉孔上用钻头垂直打孔（钻头大小要与随设备配带膨胀螺栓相匹配）深度要符合膨胀螺钉长度要求机箱移至原位打入膨胀螺钉并紧固固定牢固。
