霍尔传感器测速直流电机时，三个引脚该怎么接线
本文贡献者：【戏精，本精学院】 ，解答(道闸杆霍尔开关)的问题，欢迎阅读！
最佳回答◆霍尔器件是一种对磁场强度起反应的小型器件，只要它附近的磁场有变化它就有反应并输出相应的电压或脉冲电压（开关型霍尔器件）。 在用霍尔传感器测量直流电动机的转速时，将一个小磁铁块固定在电机的转子上，将霍尔传感器（开关型）靠近小磁铁附近，当电机转动以后，磁铁会以一定的周期靠近传感器一次，这样霍尔传感器将输出一个高电平，当小磁铁远离传感器时，传感器输出一个低电平。将这个脉冲送到单片机内部定时器，计算出脉冲一个周期的时间，就可以算出电机的转速。
◆霍尔传感器分为线性型霍尔传感器和开关型霍尔传感器两种。
（一）线性型霍尔传感器由霍尔元件、线性放大器和射极跟随器组成，它输出模拟量。
（二）开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。

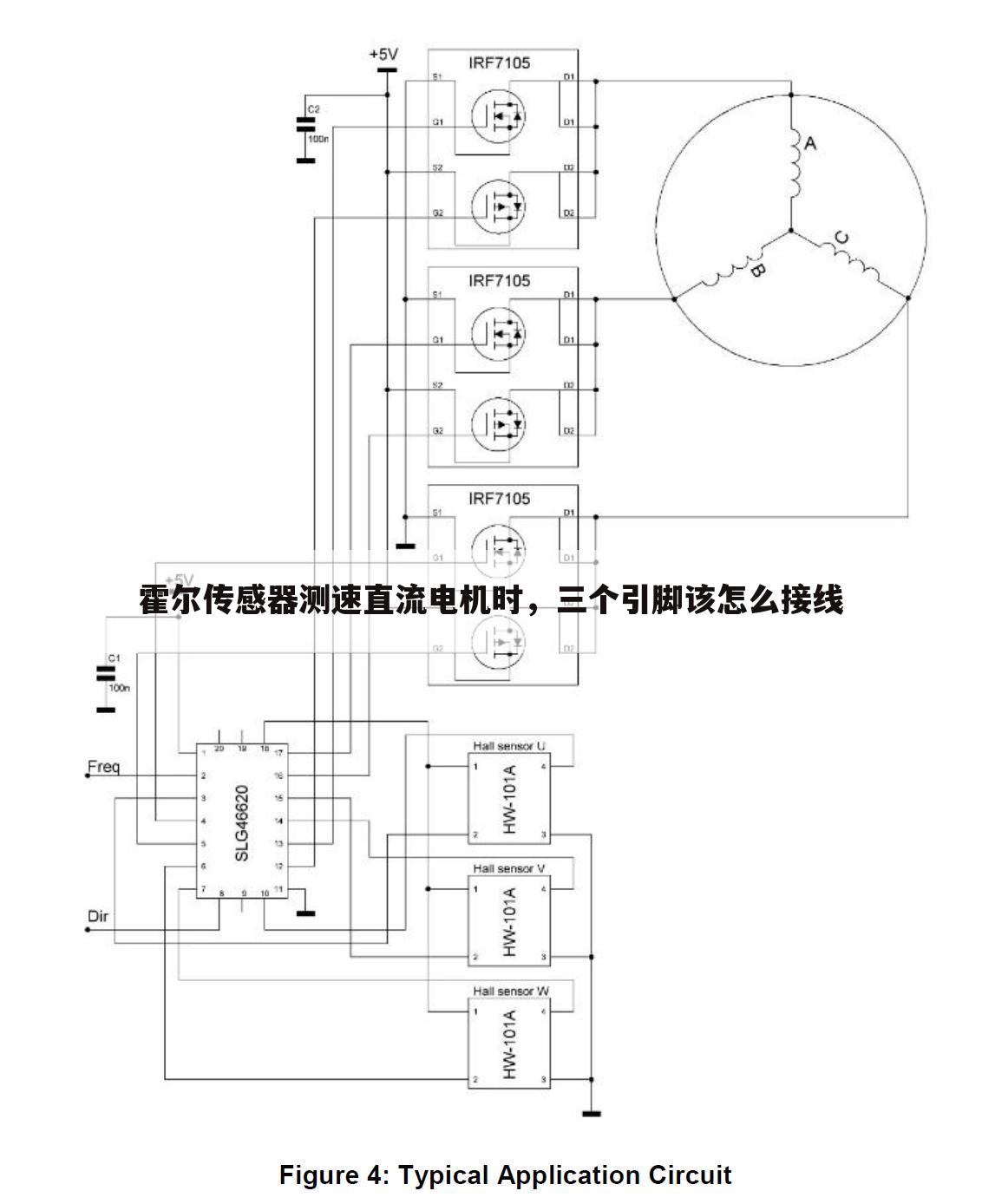

◆霍尔器件只有三个引脚，一个接电源正极，一个接电源负极，再有一个就是输出端。具体接线可参考下图：
以上就是道尔智控小编解答(戏精，本精学院)解答关于“霍尔传感器测速直流电机时，三个引脚该怎么接线”的答案，接下来继续为你详解用户（还给你自由）解答“全自动洗衣机故障检修技术”的一些相关解答，希望能解决你的问题！
全自动洗衣机故障检修技术
本文贡献者：【还给你自由】 ，解答(道闸杆霍尔开关)的问题，欢迎阅读！
最佳回答一、故障现象：闸杆起落不到位或抖动太大
检测原因：检查运行开关磁铁是否调好及平衡弹簧拉力是否过松或过紧
排除方法：调整行程控制得位置及紧固拉簧链接螺栓
二、故障现象：机箱内异常响动
检测原因：检查处轴承和活动链接部分是否异常
排除方法：加润滑油或更换轴承 道闸常见故障及其维修方法主要如下：
1、道闸的线圈埋线松动：当地感线圈不能牢固的固定在巢内时，汽车压过路面的震动会造成 巢 内线圈变形，改变地感初始电感量，此时传感器必须重新复位后方能正常工作。解决方法是将融化的沥青浇入内使其固定。
2、道闸的活节螺丝松动：活节螺丝为正反螺纹相接，上下两个轴承之间用双头螺杆相接，若螺丝松动，将造成上下位均不准确。用一个80MM长Ф4的铁棒插入双头螺杆之间旋动调整闸杆上下到位即可。
3、道闸的拐臂螺丝松动：若此螺丝松动，将造成电动道闸的闸杆上下位不准确和停杆时晃动较大，将螺栓悬紧，螺母锁紧即可。
4、 到位控制磁铁挪位：上下到位均采用慈敏霍尔元件，若长方形磁铁与减速机带凸轮的圆片位置改变，造成到位不准确。将其调整准确，不可翻转，即可解决问题。
5、 断电保护开关断电：当道闸的控制部分失灵时，道闸的自动保护装置将自动工作，此时闸杆停在斜上位置不动，总电源断开，机器不工作。此时将机器门打开，将大皮带顺时针方向旋转3-8圈到上位时即可复原。若如此多次不能恢复原状，则需检查霍尔元件和电路板是否失灵。
6、下拉钩调整螺母松动：机箱内下部设有螺纹M10的下拉钩，其功能为拉住平衡机构的弹簧和平衡功能的零点调节。并装 有两个M10六角螺母和Ф10弹簧垫圈，若此螺母松动，机器运转时会发生敲击声和平衡失调，平衡失调后虽机器还可以运转，但会大大加重减速机、电动机以及 其它传动机件的负荷，从而影响道闸运行的可靠性和机械寿命
三、 闸杆到位不停，其原因是：
控制盒内可控硅坏：控制盒一插电，就自动运行，说明可控硅被穿。
霍尔开关到位不导通：用手摇柄把闸杆摇到关位或开位，用万用表测关位或开位的输出电压是否有变化，若无则霍尔开关坏。
霍尔开关与失制盒插件接触不好：打开道闸门，用表测量光电开关的正负电压存不存在．若无，说明接插件有问题，须检查。
四、 道闸通电后不运行，原因是：
1、控制盒没有输出电压：看控制盒内的保险丝是否烧断；看控制板上的电子元件是否有明显损坏。
2、电动电容坏：按开/关按钮后，电机有振动声，而不运转，可能是启动电容坏，予以更换。
3、电机烧坏，判别方法：测电机两根引线是否导通；绝缘漆气味是否强烈。
4、霍尔开在长期导通：拔掉关电开关插件，道闸能开能关，而插上插件开关就不行，说明霍尔开关坏。
5、皮带断，找开箱门，看皮带是否磨断．
一般简单的道闸故障可以按照4个方法解决，如果您的道闸出现4种故障之外，建议还是请专业人士来维修。
以上就是道尔智控小编解答(还给你自由)贡献关于“全自动洗衣机故障检修技术”的答案，接下来继续为你详解用户（一生只想牵绊你的手）解答“3144霍尔参数”的一些相关解答，希望能解决你的问题！
3144霍尔参数
热心用户提供：【一生只想牵绊你的手】 ，解答(道闸杆霍尔开关)的问题，欢迎阅读！
最佳回答接线图如下
霍尔面向自己（印章面），管脚向下，从左到右分别为：1脚：正极（开关霍尔4．5V到24V）、2脚：负极、3脚：输岀（信号）。
扩展资料：
霍尔传感器注意事项
（1）电流传感器必须根据被测电流的额定有效值适当选用不同的规格的产品。被测电流长时间超额，会损坏末极功放管（指磁补偿式），一般情况下，2倍的过载电流持续时间不得超过1分钟。
（2）电压传感器必须按产品说明在原边串入一个限流电阻R1，以使原边得到额定电流，在一般情况下，2倍的过压持续时间不得超过1分钟。
（3）电流电压传感器的最佳精度是在原边额定值条件下得到的，所以当被测电流高于电流传感器的额定值时，应选用相应大的传感器；当被测电压高于电压传感器的额定值时，应重新调整限流电阻。当被测电流低于额定值1/2以下时，为了得到最佳精度，可以使用多绕圈数的办法。
参考资料：百度百科-霍尔传感器
以上就是道尔智控小编解疑贡献者：（一生只想牵绊你的手）回答的关于“3144霍尔参数”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续解读下文用户【最末】解答的“电动车霍尔36种调法表”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
电动车霍尔36种调法表
热心用户提供：【最末】 ，解答(道闸杆霍尔开关)的问题，欢迎阅读！
最佳回答一般电动车霍尔接法：红线是正极，黑线负极，黄绿蓝是信号输出，也是电机的相位，电机不转时可以调这三根线也可以调电机的三根线，最基本的一种是颜色顺序依次对接，每接一次，打开电源，再轻轻转动转把，看电机转动状态是不是正常，直到能正常转动为止。
正常的无刷控制器的电机接线有36种接线法，其中只有5种才能可以转动，其中有反转的。如果是出现反转最快的解决办法：第一：相线蓝绿对调，第二：霍尔黄蓝对调，亲测有效。有时也会出现俩种正常的转速，可以选择一种稳定的接线方式。
如果电路板上有电子元件的话，你就必须换同样的霍尔电路板才行。首先调节三相，如果全部都不能正常转动，之后再调节霍尔。霍尔是倒刺形状，用针或者很细的铁丝剪刀都可以打开，调节好后可以用易溶胶再固定，五金店有得卖，5毛钱一条。
上文就是道尔智控小编分享贡献者：（最末）分析的关于“电动车霍尔36种调法表”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续解释下文用户【对不起，你没有访问权】贡献的“汽车两线霍尔传感器工作原理”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
汽车两线霍尔传感器工作原理
热心用户提供：【对不起，你没有访问权】 ，解答(道闸杆霍尔开关)的问题，欢迎阅读！
最佳回答两线制的为电流型输出，根据磁场变化的不同（例如接近与远离，或者磁极的改变），其芯片的输入电流会呈现高电流状态或低电流状态，探测此电流大小可作为开关量使用。
三个脚分别为Vcc，Gnd，Out。如果是开关量芯片，其Out脚根据磁场变化输出高低电平信号，如果是线性霍尔，其OUT脚输出电压随磁场变化而相应增大或者减小。
主要分类：
霍尔传感器分为线型霍尔传感器和开关型霍尔传感器两种。
开关型霍尔传感器由稳压器、霍尔元件、差分放大器，斯密特触发器和输出级组成，它输出数字量。开关型霍尔传感器还有一种特殊的形式，称为锁键型霍尔传感器。
（1）“车辆”，是指机动车和非机动车。
（2）“机动车”，是指以动力装置驱动或者牵引，上道路行驶的供人员乘用或者用于运送物品以及进行工程专项作业的轮式车辆。
（3）“非机动车”，是指以人力或者畜力驱动，上道路行驶的交通工具，以及虽有动力装置驱动但设计最高时速、空车质量、外形尺寸符合有关国家标准的残疾人机动轮椅车、电动自行车等交通工具。
以上就是道尔智控小编解疑贡献者：（对不起，你没有访问权）回答的关于“汽车两线霍尔传感器工作原理”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续解析下文用户【_影丿突击队】解答的“什么是磁性开关?磁性开关是如何接线的”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
什么是磁性开关?磁性开关是如何接线的
本文贡献者：【_影丿突击队】 ，解答(道闸杆霍尔开关)的问题，欢迎阅读！
最佳回答磁性开关接线图如下：
接近开关有两线制和三线制之区别，三线制接近开关又分为NPN型和PNP型，它们的接线是不同的。
两线制接近开关的接线比较简单，接近开关与负载串联后接到电源即可。
三线制接近开关的接线：红(棕)线接电源正端；蓝线接电源0V端;黄(黑)线为信号，应接负载。
而负载的另一端是这样接的：对于NPN型接近开关，应接到电源正端；对于PNP型接近开关，则应接到电源0V端。
扩展资料：
磁性开关使用注意事项：
(1)电压和电流应避免超出使用范围。
(2)严禁磁性开关与电源直接接通，必须同负载（如继电器等）串联使用。
(3)磁性开关选用连接之前，要确认使用的工作电源，采用直流电源时，磁性开关的红色线接电源的正极。
(4)请避免在有强磁场，大电流的环境使用磁性开关气缸，若要使用，请加屏蔽装置。
(5)选择气缸配件：按照动作和连接的要求，选择气缸配件 。
参考资料来源：百度百科-磁性开关
以上就是道尔智控小编解答(_影丿突击队)回答关于“什么是磁性开关?磁性开关是如何接线的”的答案，接下来继续为你详解用户（折戟沉沙战天下）分析“霍尔磁性开关工作原理”的一些相关解答，希望能解决你的问题！
霍尔磁性开关工作原理
热心用户提供：【折戟沉沙战天下】 ，解答(道闸杆霍尔开关)的问题，欢迎阅读！
最佳回答当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。
当一块通有电流的金属或半导体薄片垂直地放在磁场中时，薄片的两端就会产生电位差，这种现象就称为霍尔效应。两端具有的电位差值称为霍尔电势U，其表达式为U=Kk·I·B/d。其中K为霍尔系数，I为薄片中通过的电流，B为外加磁场（洛伦兹力Lorrentz）的磁感应强度，d是薄片的厚度。
由此可见，霍尔效应的灵敏度高低与外加磁场的磁感应强度成正比的关系。霍尔开关就属于这种有源磁电转换器件，它是在霍尔效应原理的基础上，利用集成封装和组装工艺制作而成，它可方便的把磁输入信号转换成实际应用中的电信号，同时又具备工业场合实际应用易操作和可靠性的要求。
霍尔开关的输入端是以磁感应强度B 来表征的，当B值达到一定的程度（如B1）时，霍尔开关内部的触发器翻转，霍尔开关的输出电平状态也随之翻转。输出端一般采用晶体管输出，和接近开关类似有NPN、PNP、常开型、常闭型、锁存型（双极性）、双信号输出之
上文就是道尔智控小编分享贡献者：（折戟沉沙战天下）分析的关于“霍尔磁性开关工作原理”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续答疑下文用户【遗失的美好】分析的“道闸杆安装调试”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
道闸杆安装调试
热心用户提供：【遗失的美好】 ，解答(道闸杆霍尔开关)的问题，欢迎阅读！
最佳回答为了使检测器工作在最佳状下，线圈的电感量应保持在100uH－300uH之间。在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。周长越小，匝数就越多。由于道路下可能埋设有各种电缆管线、钢筋、下水道盖等金属物质，这些都会对线圈的实际电感值产生很大影响，所表数据仅供用户参考。在实际施工时用户应使用电感测试仪实际测试电感线圈的电感值来确定施工的实际匝数，只要保证线圈的最终电感值在合理的工作范围之内(如在100uH—300uH之间)。
在绕制线圈时，要留出足够长度的导线以便连接到环路感应器，又能保证中间没有接头。绕好线圈电缆以后，必须将引出电缆做成紧密双绞的形式，要求最少1米绞合20次。否则，未双绞的输出引线将会引入干拢，使线圈电感值变得不稳定。输出引线长度一般不应超过5米。由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。
线圈埋设首先要用切路机在路面上切出槽来。在四个角上进行45度倒角，防止尖角破坏线圈电缆。切槽宽度一般为4到8毫米，深度30到50毫米。同时还要为线圈引线切一条通到路边的槽。但要注意：切槽内必须清洁无水或其它液体渗入。绕线圈时必须将线圈拉直，但不要绷得太紧并紧贴槽底。将线圈绕好后，将双绞好的输出引线通过引出线槽引出。在线圈的绕制过程中，应使用电感测试仪实际测试电感线圈的电感值，并确保线圈的电感值在在100uH—300uH之间。否则，应对线圈的匝数进行调整。 确定位置
易显眼处，闸杆面朝外（路口），道闸地面与路面需同一平面、路面需时混泥土地面作为道闸基础。 安装机箱（见图1） 取出箱内随机附件。 将箱体放置确定位置，打开箱门，用记号笔或螺丝刀在箱底板孔位处划线，并移开箱体。 使用冲击钻分别在几号出打上膨胀螺丝钉，孔深70-80mm，并置入膨胀螺丝，调好箱体水平、垂直度、拧紧螺母。 安装闸杆（见图2） 打开箱门摇转电机摇柄，使箱体内闸杆夹至水平位置。 将闸杆带有螺丝孔端水平放入箱内闸杆夹槽内，套上外闸杆夹、平垫圈，并拧紧螺母。 调节道闸杆托，使道闸杆处于水平位置。并使道闸杆托正好与道闸杆接触。 道闸杆托的安装方法与箱体的安装步骤相同。 接通道闸电源，按控制器的“▲”“▼”键，使闸杆上下90度运行4至5次，如落杆时间杆出现抖动现象，说明平衡弹簧拉力不够，将闸杆运行到垂直状态。 断开电源，打开箱机，松开箱盖螺丝，取下箱盖。 使用六角扳手调节每根拉簧螺丝。（见图3）使闸杆在落杆运行时达到最佳效果。 若起杆时间杆出现抖动现象，说明平衡弹簧的拉力过大，重复上述操作（将弹簧螺丝放松，使闸杆在落杆运行时达到最佳效果。） 若起杆时，电机有运转而闸杆不动作，说明平衡拉簧拉力不足，调节拉簧状态或增加拉簧，直至闸杆运行正常。 单机弹簧配置情况如下：
闸杆长度6米配置两根拉簧，档杆长度4-5米配置两根拉簧，闸杆长度4米以下配置一根拉簧。
调整时在每个螺母旋转圈数相同，以免受力不均衡。 一般简单的道闸故障可以按照以下3个方法解决，如果您的道闸出现以下3种故障之外，建议还是请专业人士来维修。 不能起落杆
排除方法：测量电压是否在220V±10V范围内； 不到位、抖动太大
检测原因：检查运行开关磁铁是否调好及平衡弹簧拉力是否过松或过紧，排除方法：调整行程控制得位置及紧固拉簧链接螺栓； 机箱内异常响动
检测原因：检查处轴承和活动链接部分是否异常。排除方法：加润滑油或更换轴承。 道闸常见故障及其维修方法主要如下： 道闸的线圈埋线松动：当地感线圈不能牢固的固定在巢内时，汽车压过路面的震动会造成巢内线圈变形，改变地感初始电感量，此时传感器必须重新复位后方能正常工作。解决方法是将融化的沥青浇入内使其固定。 道闸的活节螺丝松动：活节螺丝为正反螺纹相接，上下两个轴承之间用双头螺杆相接，若螺丝松动，将造成上下位均不准确。用一个80MM长Ф4的铁棒插入双头螺杆之间旋动调整闸杆上下到位即可。 道闸的拐臂螺丝松动：若此螺丝松动，将造成道闸的闸杆上下位不准确和停杆时晃动较大，将螺栓悬紧，螺母锁紧即可。 到位控制磁铁挪位：上下到位均采用慈敏霍尔元件，若长方形磁铁与减速机带凸轮的圆片位置改变，造成到位不准确。将其调整准确，不可翻转，即可解决问题。 断电保护开关断电：当道闸的控制部分失灵时，道闸的自动保护装置将自动工作，此时闸杆停在斜上位置不动，总电源断开，机器不工作。此时将机器门打开，将大皮带顺时针方向旋转3-8圈到上位时即可复原。若如此多次不能恢复原状，则需检查霍尔元件和电路板是否失灵。 下拉钩调整螺母松动：机箱内下部设有螺纹M10的下拉钩，其功能为拉住平衡机构的弹簧和平衡功能的零点调节。并装有两个M10六角螺母和Ф10弹簧垫圈，若此螺母松动，机器运转时会发生敲击声和平衡失调，平衡失调后虽机器还可以运转，但会大大加重减速机、电动机以及其它传动机件的负荷，从而影响道闸运行的可靠性和机械寿命。 功能一，手动按钮可作‘升’‘降’及‘停’操作、无线遥控可作‘升’‘降’‘停’及对手动按钮的‘加锁’‘解锁’操作;功能二，停电自动解锁，停电后可手动抬杆;功能三，具有便于维护与调试的‘自检模式’;
