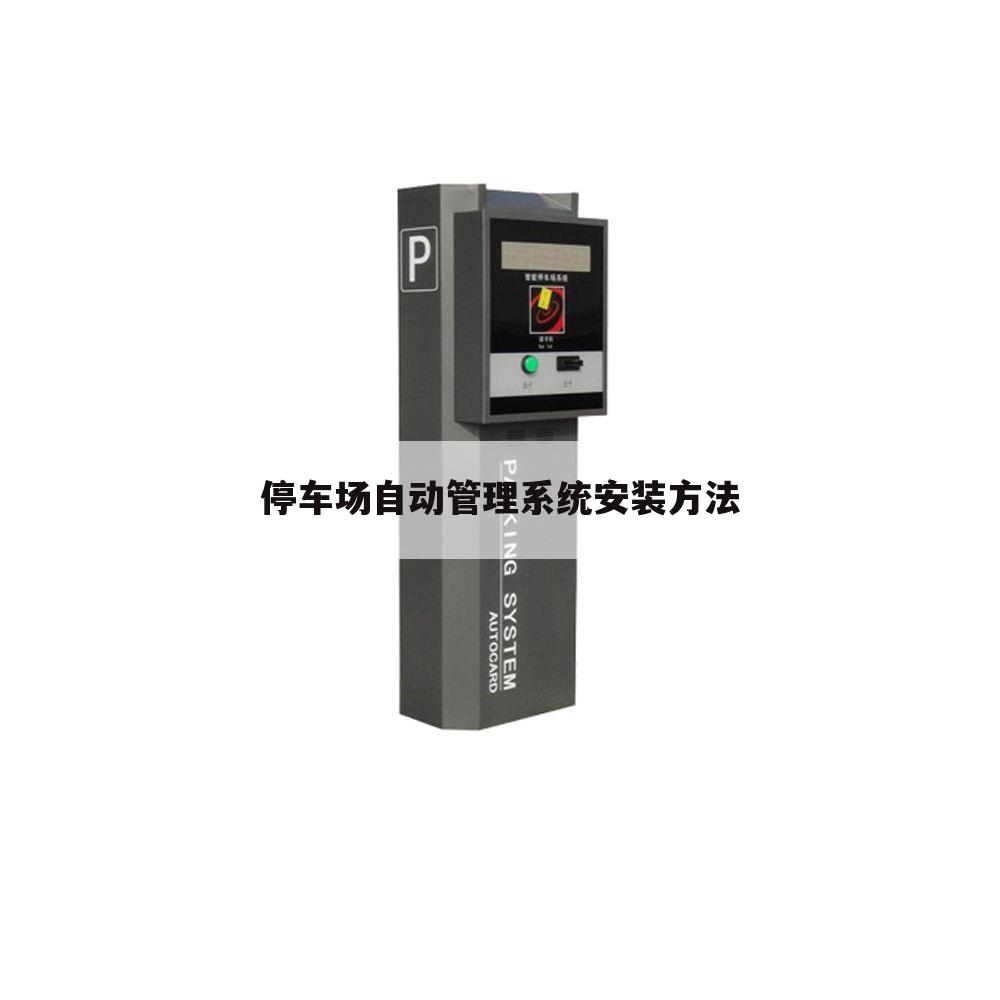

停车场自动管理系统安装方法
本文贡献者：【千寻】， 疑问关键字：车库入口道闸图片， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
手握手智能停车场管理系统，分为全功能标准型（含图像对比、语音提示、对讲系统、中文显示、自动出卡机等）和简易经济型（无图像对比、语音提示、对讲系统、中文显示、自动出卡机等）。
停车场系统的施工，按先后顺序，可分为以下几个步骤：
1．根据设计方案、现场情况确定设备摆放位置
（1）．确定道闸及读卡设备(票箱)摆放位置
确定道闸及读卡设备摆放位置时首先要确保车道的宽度，以便车辆出入顺畅，车道宽度一般不小于3米，4.5米左右为最佳；
读卡设备距道闸距离一般为3.5米，最近不小于2.5米，主要是防止读卡时车头可能触到栏杆；
. 对于地下停车场，读卡设备应尽量摆放在比较水平的地面，否则车辆在上下坡时停车读卡会比较麻烦；
对于地下停车场，道闸上方若有阻挡物则需选用折杆式道闸，阻挡物高度-1.2米即为折杆点位置；
道闸及读卡设备的摆放位置直接关系到用户使用是否方便的问题，一旦位置确定管线到位后，再要更改位置则会给施工带来很大的麻烦，因此对于在这方面工程经验不是很多的工程人员来说，先将道闸及读卡设备安装到位，然后模拟使用者，会同甲方人员一起看定位是否合适，最后再敷设管线。
（2）．确定摄像机安装位置
确定摄像机安装位置（若没有选择图像对比功能，则不需考虑此项）
进出口摄像机的视角范围主要针对出入车辆在读卡时的车牌位置，一般选择自动光圈镜头，安装高度一般为0.5-2米；
（3）．确定岗厅的位置
对于没有临时车辆的停车场岗厅的位置视场地而定，或者根本就不设岗厅；
对于有临时车辆的停车场岗厅一般安放在出口，以方便收费；
岗厅内由于要安放控制主机(电脑)及其它一些设备，同时又是值班人员的工作场所，所以对岗厅面积有一定要求，最好不小于4平方米；
（4）．确定控制主机(电脑)的位置
控制主机(电脑)是整个停车场系统的核心控制单元，若停车场出入口附近设有岗厅，则安放在岗厅内；若没有岗厅则安放在中控室；但控制主机同出入口读卡设备的距离一般不超过200米。
停车场系统设计参数：
a.读卡机（中心距离）与道闸（中心距离）>2.5M；
b.管理电脑(一般放置在停车场管理岗亭内)至读卡机的距离<200M；
c.摄像机安装高度：0.5—2M；
d.地感线圈尺寸：2M(长)X1M（宽）；
e.收费管理岗亭最小面积：4平方米（2M*2M）；
f.进出车道宽度：>3M；
g.设备安装基座尺寸：0.6M(长)*0.5M（宽）；
2．管线敷设
管线敷设相对比较简单，在管线敷设之前，对照停车场系统原理图及管线图理清各信号属性、信号流程及各设备供电情况；信号线和电源线要分别穿管，对电源线而言，不同电压等级、不同电流等级的线也不可穿同一条管。
地感线圈的埋设：地感线圈的埋设一般跟管线敷设同时进行，具体方法参阅相关图纸。
停车场系统所有线材型号：
（1）.数据通讯线（管理电脑至出入口票箱）：RVVP2*1.0mm2 (必须为屏蔽双绞线)；
（2）.信号控制线（出入口票箱至道闸）：RVVP2*0.5mm2
（3）.视频线（出入口摄橡机至管理电脑）：75-5同轴电缆；
（4）.地感线：耐高温抗腐蚀镀银φ0.5导线绕制10圈，埋放深度75px—125px；
（5）.电源线：（供电至票箱）RVV3*1.5 mm2；
（6）.道闸摇控线（道闸摇控器到道闸，两根为电源线，另两根为控制线）：4*0.75 mm2
（7）.音频线（出入口票箱内喇叭至功放）：2*300支
（8）.对讲线（出入口票箱内对讲分机至对讲主机）：RVVP2*1mm2 。
3．设备安装、接线（详见安装图及接线图）
（1）．出入口票箱、道闸的安装：
a.浇铸一高10-20CM的防水防撞的安全岛（安装基座），并在出入口票箱、道闸底座中部预埋铺设管线。
b.用四个膨胀螺栓将出入口票箱、道闸固定在安全岛上。
（2）．地感线圈的埋设：
a.地感线圈埋设是在出入口车道路面铺设完成后或铺设路面的同时进行的；
b.当路面铺设好或正在铺设路面时，在出入口票箱、道闸安装位置附近的车道上，切一线圈放置槽（线圈放入切槽内，切槽宽为1.0CM）， 地感线圈尺寸为5000px（长）×2500px（宽）×125px（深）；
c.将地感线沿切槽绕8―10圈，并将线圈的两个端子引至入口票箱、道闸的机箱内，并用水泥或沥青填充切槽。
4．手握手实业智能停车场系统管理软件安装（详见《手握手实业智能停车场管理软件安装与使用说明》
5．手握手实业智能停车场系统整体调试
在通电前一定要仔细检查各设备电源线有无错接、反接的现象，然后接通电源，若发现异常情况立即断电；一般情况下出现电源线错接、反接时都会有设备损坏；
正常情况下接通电源，LED显示屏会滚动显示，将系统认可的卡片靠近读卡器，蜂鸣器鸣叫；
接通电脑及其它设备的电源；
打开相关软件界面，核对软件中所设串口号跟实际使用是否一致(软件的安装、操作及参数设置参阅软件说明书)；
上文就是道尔智控小编解疑贡献者：（千寻）回答的关于“停车场自动管理系统安装方法”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续浅析下文用户【咖啡的味道】解答的“红门道闸D6线控开关”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
红门道闸D6线控开关
本文贡献者：【咖啡的味道】， 疑问关键字：车库入口道闸图片， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答图二输出线应该为四条，分别接图一控制板的火线、零线、地线、通讯，如果三条就不接地线。这样就可以用图二控制开关门及停止。图三是应该是一个协议转换器，与图一控制板的485端子连接，另一端接电脑，这样就可以通过软件控制开关。
以上就是道尔智控小编解答(咖啡的味道)贡献关于“红门道闸D6线控开关”的答案，接下来继续为你详解用户（跪下喊爷！）贡献“停车场道闸万能遥控器APP”的一些相关解答，希望能解决你的问题！
停车场道闸万能遥控器APP
本文贡献者：【跪下喊爷！】， 疑问关键字：车库入口道闸图片， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答设置停车场道闸遥控器，找到停车场道闸主机右下角的开机按钮；具体的操作步骤如下：
1、找到停车场道闸主机右下角的开机按钮。
2、按下开机按键，指示灯亮起。
3、长按遥控器的确认按钮。
4、长按遥控器的确认按钮之后，2个绿灯同时亮起。
5、等待绿灯熄灭一个，就剩下一个绿灯的时候，将遥控器的确认按键松，就设置完毕了。
上文就是道尔智控小编解答贡献者：（跪下喊爷！）解答的关于“停车场道闸万能遥控器APP”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续讲解下文用户【提刀灭情】贡献的“道闸安装接线方法”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
道闸安装接线方法
本文贡献者：【提刀灭情】， 疑问关键字：车库入口道闸图片， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答安装位置的选择
根据客户的要求确定道闸的安装位置，应注意以下几方面的要求:
1.安装位置要必须能使道闸挡杆在垂直和水平的夹角内运行。
2.如果不做安装基础，安装面就必须要能牢固的固定箱体，使挡杆能稳定的运行。
3.如果做安装基础，建议用快干水泥做，安装基础不小于800*800*150MM安装面水平。
安装孔位的确定
1.安装孔位可以在安装面上按以下尺寸确定。
2.安装孔位的确定也可以将道闸箱体放于安装面上，通过箱体的安装孔位在安装面上做标记。
电源线铺设
将电源线从电源处铺设至道闸箱体内，电源线的规格为 RVV3×1.5mm²或更大规格。
箱体的安装
1.用直径14MM 的冲击钻头在安装孔位上钻孔，深度100MM 左右。
2.将直径 12MM 的膨胀螺栓打入安装孔内，拧紧螺母后，并退出螺母。
3.将道闸箱体放在安装孔位上，一边拧紧螺母，一边调整道闸箱体的垂直度，使箱体垂直，最终牢固的固定箱体。
固定挡杆
将挡杆夹板与 挡杆杆孔位对齐，穿入直径 12MM 的螺栓，然后将挡杆固定在道闸箱体的挡杆固定板上。
以上就是道尔智控小编解答(提刀灭情)回答关于“道闸安装接线方法”的答案，接下来继续为你详解用户（拔了角的鹿）贡献“道闸车牌识别安装布线”的一些相关解答，希望能解决你的问题！
道闸车牌识别安装布线
本文贡献者：【拔了角的鹿】， 疑问关键字：车库入口道闸图片， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答很好装的，蓝牙车牌识别摄像机一般装在道闸旁边，主要起到对车牌的识别作用，具体位置要根据最佳抓拍效果来确定。可以看看道尔的车牌识别效果图，有详细的介绍。
