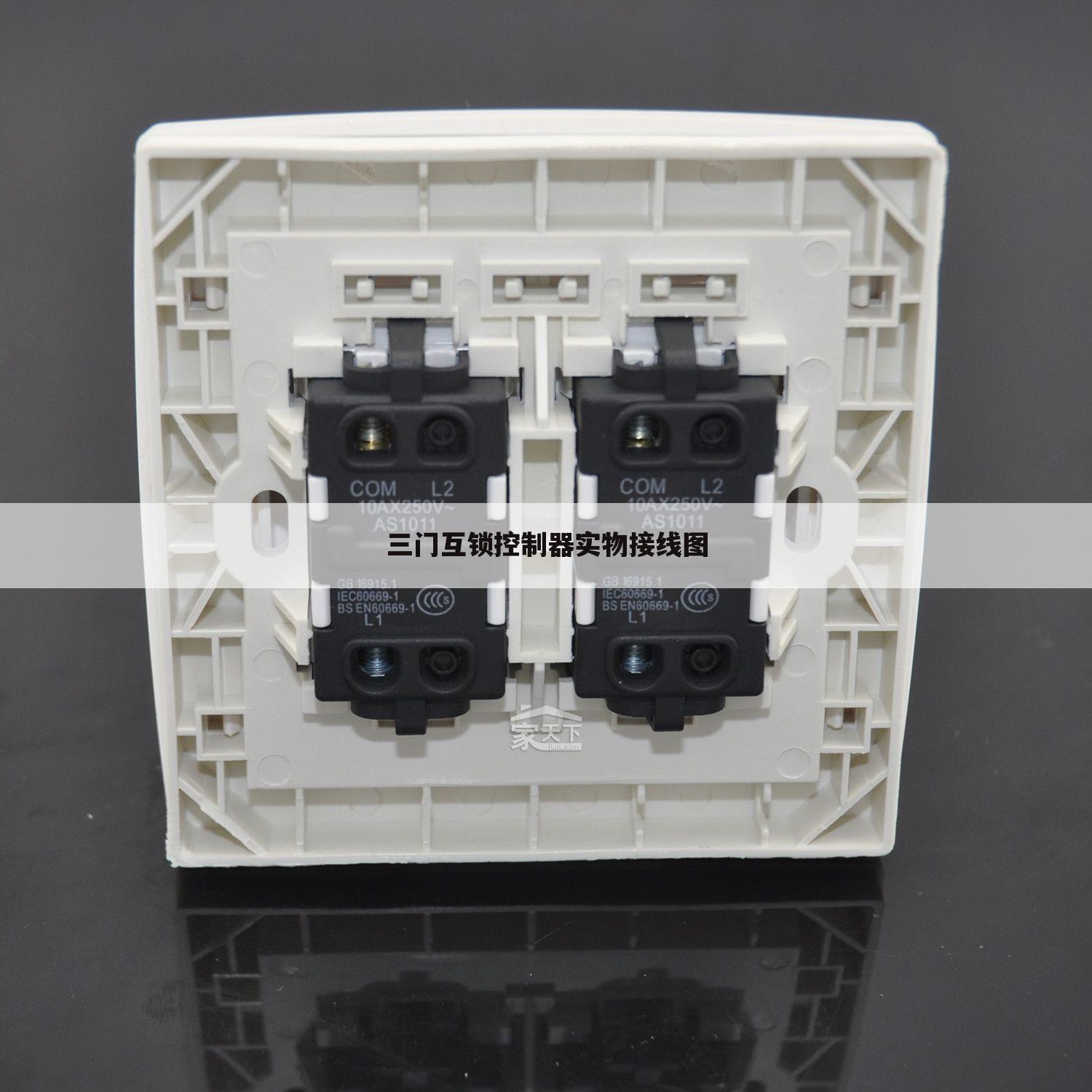

三门互锁控制器实物接线图
本文最佳回答用户：【蓝玉】 ，现在由道尔智控小编为你探讨与【刷卡式道闸控制箱】的相关内容！
优质回答门禁主机和控制器接线一般就三条，12，GND,PUSH，对应就可以了。但是锁就看你用什么锁的了，磁力锁电插锁和静音锁接线有区别的，开关就接GND,PUSH。
门禁控制器和读卡器连接电线的时候应当先断电，主要的目的是断电之后保护门禁控制器的数据不丢失，通电之后可以让控制器正常的工作。一般单门控制器可以连接两个Wiegand格式读卡器，当然也可以连接这种格式的其他输入设备，控制面板上面输入输出有ReaderA和ReaderB，分别连接两个读卡器，他们代表了门的出入，a连接进门读卡器的接入端口，b连接出门读卡器的接入端口。每一个读卡器的输入角有6个分别为，DC12V读卡器的电源正极、GND读卡器电源的地、Data0数据0、Data1数据1、LED读卡器的灯、BUZ读卡器的蜂鸣器。其中LED和buz可以不连接，但是它们的作用是提示卡的状态是否是有效卡。但是读卡器安装的时候应当距离地面1.4米，距离门边框30厘米到50厘米之间，的接线截面积应当大于等于0.22平方毫米，5类网线或者是超5类的网线都是可以的，如果不需要读卡器，通过声音或者是灯光反馈区分合法卡和非法卡，那么就可以不连接beeper和led。读卡器和控制器之间的距离不可以超过100米，建议最好在80米之内，如果距离超过了50米，建议使用加粗的电线给读卡器供电。
芯片刷卡器是东莞市优刷网络技术有限公司研发的自主知识产权的个人刷卡终端，刷卡器类似一款外接读卡器，主要是读取银行卡的芯片信息的工具，同时也可以刷磁条卡。通过音频进行数据传输的刷卡外设终端，支持苹果和安卓系统等各类主流手机。
上文就是道尔智控小编分享贡献者：（蓝玉）回答的关于“三门互锁控制器实物接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续剖析下文用户【莪掵甴Ｗǒ不甴天】贡献的“12v门禁磁力锁接线方法”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
12v门禁磁力锁接线方法
本文最佳回答用户：【莪掵甴Ｗǒ不甴天】 ，现在由道尔智控小编为你详解与【刷卡式道闸控制箱】的相关内容！
优质回答第一步：门禁主机应该有push（no),gnd两个端子，分别接在电源上的push和gnd上；
第二步：出门开关有两个端子也分别接在电源的push和gnd上，这个没有正反之分；
第三步：电源上的nc和gnd分别接在这个图上的1和2上，切记不要接反了；
第四步：门禁主机上的+12v，gnd，分别接在电源的+12v,gnd上，切记不要接反了。
完成接线。
上文就是道尔智控小编分享贡献者：（莪掵甴Ｗǒ不甴天）回答的关于“12v门禁磁力锁接线方法”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续论述下文用户【花样作死小分队】贡献的“门禁系统接线图”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁系统接线图
本文最佳回答用户：【花样作死小分队】 ，现在由道尔智控小编为你分析与【刷卡式道闸控制箱】的相关内容！
优质回答连接方法：
1、门禁主机上的+12V、GND端（门禁主机供电）接门禁电源的+12V、GND端。
2、电控锁正端接门禁电源的NO或NC端（视常开锁、常闭锁而定）；通常接法接到NC端（通电开锁，断电关锁）。电控锁负端接门禁电源的GND端。
3、门禁主机上的PUSH端（开门信号）接门禁电源的PUSH端。（门禁主机上开门信号标示是NO、NC的，通常接NO端至接门禁电源的PUSH端）。
4、另一端接出门按钮的话，出门按钮的2根连线接到门禁主机的出门按钮端和GND端；或者接入到门禁电源的PUSH端和GND端。
5、另一端接读卡器的话，读卡器连线接入门禁主机的对应信号端（一般接4个端子：12V、GND、DATA0、DATA1）。
6、如需要联网的话，还要接入RS485线（RS485通讯方式）或网线（TCP/IP通讯方式）与门禁主机连接，另一端和电脑连接，RS485线（2芯屏蔽线）还需要接入串口转RS485转换器与电脑主机串口连接；网线与电脑网卡网口连接。
拓展资料：
1、共地法：用1条线或者屏蔽线将所有485设备的GND地连接起来，这样可以避免所有设备之间存在影响通讯的电势差。
2、终端电阻法：在最后一台485设备的485+和485-上并接120欧姆的终端电阻来改善通讯质量。
3、中间分段断开法：通过从中间断开来检查是否是设备负载过多通讯距离过长某台设备损害对整个通讯线路的影响等原因。
4、单独拉线法：单独简易暂时拉一条线到设备，这样可以用来排除是否是布线引起了通讯故障。
上文就是道尔智控小编解疑贡献者：（花样作死小分队）贡献的关于“门禁系统接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续分析下文用户【我的温柔都给了你】分析的“门禁刷卡器接线图方法”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
门禁刷卡器接线图方法
本文最佳回答用户：【我的温柔都给了你】 ，现在由道尔智控小编为你讲解与【刷卡式道闸控制箱】的相关内容！
优质回答买谁的问谁不就行了？没有说明书吗？门禁板接线端子一般有下面几项：电源（VCC），电源地，（GND），,继电器常开（NO），公共端（COM）继电器常闭（NC），外接出门按钮（OPEN）。平时NC与COM端接通，继电器动作时NC与COM端断开，NO与COM接通。你可以看下板上有否标明线的用途，看一下对照接就行了。其实懂原理的话这8根线的用途也可以从电路板的线路上看得到的。没有拿到实物这里不能给你画出接线图。
以上就是道尔智控小编解答(我的温柔都给了你)解答关于“门禁刷卡器接线图方法”的答案，接下来继续为你详解用户（阡上蝶舞）贡献“刷卡自动门刷卡没有反应”的一些相关解答，希望能解决你的问题！
刷卡自动门刷卡没有反应
本文最佳回答用户：【阡上蝶舞】 ，现在由道尔智控小编为你探讨与【刷卡式道闸控制箱】的相关内容！
优质回答参考以下方法：以微耕公司 WG2001单门双向门禁控制器＋弱电隔离器为例子
备注：自动门自身的控制方式是，进门和出门的红外探头（或微波感应器）分别并接到自动门的开门信号。
自动门的红外探头一般有4条线连接自动门控制板接线端，其中两条是电源线，不用管。另外两条是控制线，在自动门控制板接线处，拆下来不再接其它设备。原来接这两条线的端子，分别接 WG2001控制器继电器输出的 COM 和 NO，理论上这样接是可以的。但实际上，控制器上的继电器对电锁做了保护电路，这个保护对对自动门可能有副作用，可能会出现门开了一半就马上关闭了，或者 关了一半又打开了；又因为有的自动门，这两条控制线是带电压的，不是开关信号。基于这两个原因，接自动门一定要加弱电隔离器（如图一），弱电隔离器可以解决这两个问题。
加弱电隔离器如何接线，请看下图
图二 系统接线示意图
接线完毕后，请设置授权卡权限和开门延时时间，这样就可以实现进出刷卡开自动门。
如果要求进门刷卡，出门用红外探头打开自动门。接线方法同上，只是在出门不接读卡器，把出门红外探头的两条控制线接到控制器上的出门按钮即可。
特殊客户的需求:
例如一: 有客户反映他的自动门,用手可以掰开,应该怎么办
一般自动门都是可以掰开的,如果要求掰不开,自动门公司一般都有防止掰开的装置,一般需要另外付费的,所以您可以向自动门公司申请加装这个装置,加装这个装置不会影响我们门禁控制系统和自动门的配合.不建议您自己通过加装电锁的方式来防止自动门被掰开,因外加装电锁时,有可能会破坏自动门的结构,无法考虑到一些机械避让,很容易损害自动门.如果擅自处理后,自动门方面拒绝保修,会带来不必要的麻烦.
例如二: 某客户要求自动门门禁在上班时间 8:00-18:00 人一到门口,自动门自动打开, 非上班时间,需要合法的人刷卡门才打开.
实施方式:自动门未做改动前,门外的红外感应头有四条线接自动门控制部分,其中有两条电源线给红外感应头供电,不用动他们.另外两条是开关信号线,截断其中一条,截断处,一头接弱电隔离器的COM,一头接弱电隔离器的NO。接线方式如图三。
图三 系统接线示意图
打开管理软件, 在工具菜单中选择 [扩展功能]
启用控制器定时任务 功能
重新启动软件后 工具菜单 中 增加一项 [控制器定时任务]
进行定时任务设置, 添加两个定时任务, 设置完毕后 到 [总控制台] 上传设置即可
当然最好的办法是联系产品的专业维护人员
以上就是道尔智控小编解答(阡上蝶舞)回答关于“刷卡自动门刷卡没有反应”的答案，接下来继续为你详解用户（忆粉涵香）贡献“通用型道闸控制器怎么设置”的一些相关解答，希望能解决你的问题！
通用型道闸控制器怎么设置
本文最佳回答用户：【忆粉涵香】 ，现在由道尔智控小编为你探讨与【刷卡式道闸控制箱】的相关内容！
优质回答不同型号的道闸控制器信号线能连接吗道闸控制器接线图解析
打开道闸控制箱，看到控制板。上面应该都有标注。
遥控器一般有5根线：电源正，电源负，升，降，停。
手动开关一般有3个键：升，降，停。
首先在道闸控制板上找到遥控器的电源，正极一般标注为VCC或者12V+,负极标注为GND或者12V-,接好。
然后在道闸控制板上找到升降停信号，一般标注为升（UP,OPEN）,降（DOWN,CLOSE）,停（STOP）.将遥控器和手动按钮分别接在对应的三个端子上。
另外，手动按钮应该还有一个共用负极，将此接至GND上即可。
电闸控制板
强电：电源/红绿灯/电机/保护开关接口
POWER 220V N---交流220V输入 Motor com---电机绕组公共端白线
POWER 220V L---交流220V输入 Motor open---电机绕组红线+电容端
O.C.L --- 开到位 Motor close---电机绕组白线+电容端
O.C. --- 关到位
DET 2组-------外部感应信号1、2(保留)
INFRARED ------外部红外对射输入
弱电I：通讯以及手动控制输入
RS485 A ---RS485 + Control Close ---手动关
RS485 A ---RS485 - Control Stop --- 手动停
Detector---地感线圈 Control Open --- 手动开
Detector---地感线圈 Control Com --- 手动公共端
弱电II：输出（继电器干节点）
INFRARED ---红外输出
O.C.L --- 开到位（可接12-24V绿灯）
弱电II
O.C. --- 关到位（可接12-24V红灯）
Detector---地感信号输出
便是关于道闸控制器接线图的介绍，希望大家在连接的过程中能够更好的利用道闸控制器，同时更好地将之应用在生活中。
以上就是道尔智控小编解答(忆粉涵香)分析关于“通用型道闸控制器怎么设置”的答案，接下来继续为你详解用户（偶爾難過）贡献“百胜单杆控制器线路图”的一些相关解答，希望能解决你的问题！
百胜单杆控制器线路图
本文最佳回答用户：【偶爾難過】 ，现在由道尔智控小编为你详解与【刷卡式道闸控制箱】的相关内容！
优质回答把道闸控制器里的主板反过来看背面，有8个焊点就是配遥控器的，在看电池上写的315照这焊点 焊接上就可以了。
道闸又称挡车器，最初从国外引进，英文名叫Barrier Gate，是专门用于道路上限制机动车行驶的通道出入口管理设备 ，现广泛应用于公路收费站、停车场系统管理车辆通道，用于管理车辆的出入。电动道闸可单独通过无线遥控实现起落杆，也可以通过停车场管理系统（即IC刷卡管理系统）实行自动管理状态，入场取卡放行车辆，出场时，收取停车费后自动放行车辆。
以上就是道尔智控小编分享贡献者：（偶爾難過）回答的关于“百胜单杆控制器线路图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续分折下文用户【我为自我带药】回答的“道闸地感控制器连接图”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
道闸地感控制器连接图
本文最佳回答用户：【我为自我带药】 ，现在由道尔智控小编为你详解与【刷卡式道闸控制箱】的相关内容！
优质回答● 根据所选用闸机左右向及安装现场实际情况，确定道闸主机的安装位置。对非混凝土地基或道闸主机安装有斜坡的情况，建议砌混凝土地基，并应确保地基与基础结合牢固，道闸主机机身与水平面垂直度小于1°。
● 根据控制室或岗亭的位置，依据《GB232电器装置安装工程施工及验收规范》中的相关规定铺设电源线和控制线管（建议电源线和控制线分别穿在不同的线管中）。
● 在道闸主机安装位置安装膨胀螺钉（根据清单实际配备的配件确定），将道闸主机固定牢固后，方可使用。
● 用手要把将闸杆摇到水平位置，确定闸杆端部叉杆的安装位置，并用螺丝将叉杆固定牢固（无叉杆情况无需安装）。
上文就是道尔智控小编解疑贡献者：（我为自我带药）解答的关于“道闸地感控制器连接图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续阐述下文用户【静轩】分享的“ep208h智能道闸接线图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
ep208h智能道闸接线图
本文最佳回答用户：【静轩】 ，现在由道尔智控小编为你解答与【刷卡式道闸控制箱】的相关内容！
一，定位：在心中确定它的安装位置，可能的话在现场画下来；
二，布线：位置定下来后，就找电源位置及手动控制道闸的位置，这二个位置到道闸的距离选择方便施工的路线，开始挖线槽埋线管，把线穿到管里面，最好是多留一二根备用线，如需4芯可用5芯或6芯；
三，埋地感线圈：如果需要自动落杆，那么就需要以道闸杆降下来的位置为中心切一个2米乘0.8米的长方形线槽，把地感线埋到里面去。
四，安装：把道闸固定了，把线接好，再量一下路口多宽，裁长的道闸杆装上去，手动把杆摇下来试一下；通电调试；
五，调试完毕后把挖过的线槽用水泥封起来！
以上就是道尔智控小编解答(静轩)分析关于“ep208h智能道闸接线图”的答案，接下来继续为你详解用户（遺迲过去╮）分析“道闸控制器开关限位怎么接”的一些相关解答，希望能解决你的问题！
道闸控制器开关限位怎么接
本文最佳回答用户：【遺迲过去╮】 ，现在由道尔智控小编为你讲解与【刷卡式道闸控制箱】的相关内容！
优质回答两根两芯线中，分别都有一根公共，把公共联在一起，接百胜的公共，另外两根接百胜的其他两个端子，不过你得先看懂哪个是公共，哪个是起限位，哪个是落限位，这个不难找，只要你是做这行的
