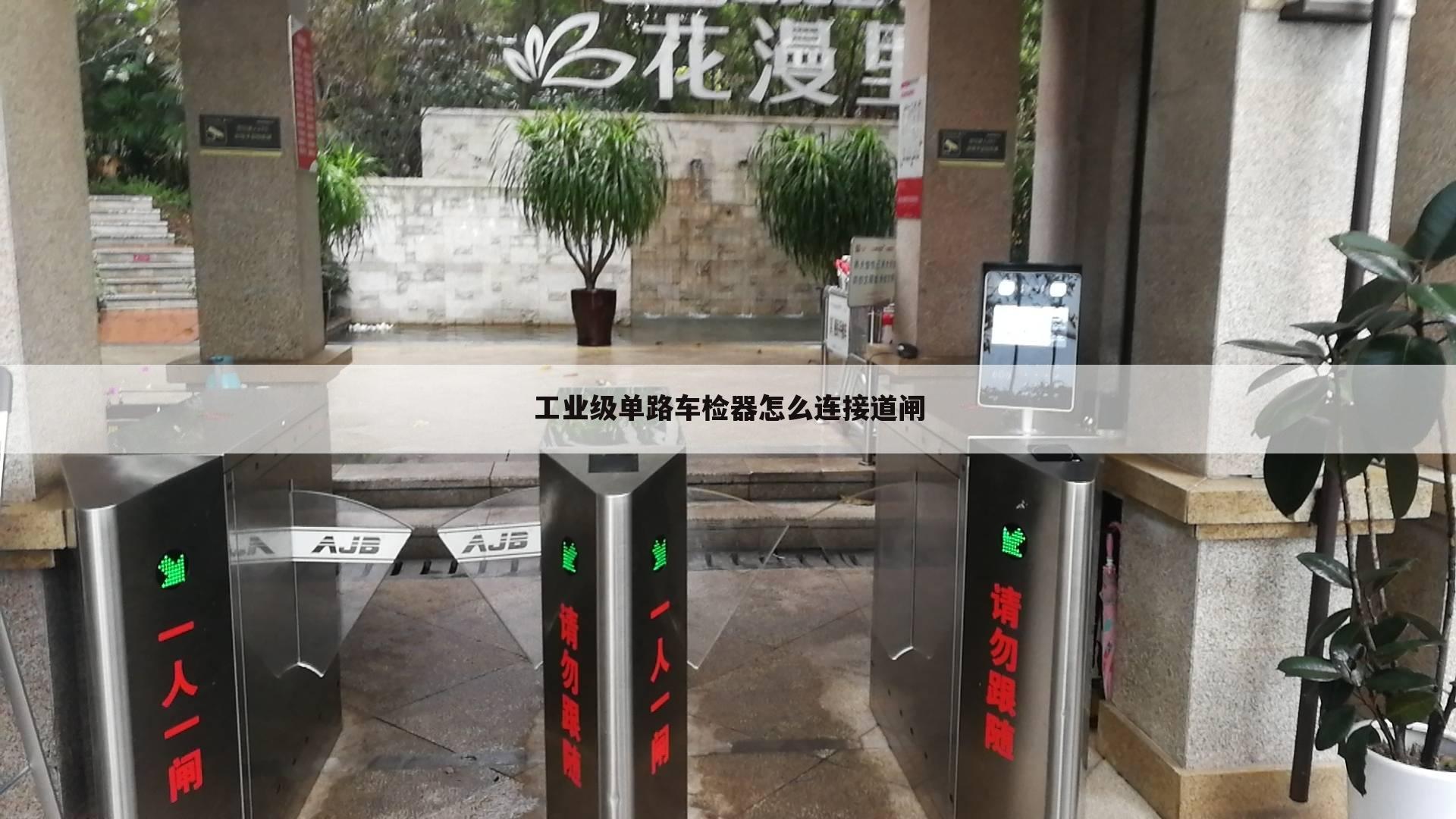

工业级单路车检器怎么连接道闸
本文贡献者：【萌逼全场】， 疑问关键字：门禁道闸接线方式， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答关于这个问题 其实很简单 原来的地感处理器 不用动 该怎么接就怎么接，只要另外再加一个地感处理器就好了 ，而这个地感处理器单独控制压地感抬杆的，具体接线是 L（2） N （1）地感线圈（7）地感线圈（8）这四根线接好后 最后一步就是接处理器底座上的3号脚 CLOSE END（3）接到控制盒的 OPEN（7）上 其他的都不用接， 我这个是捷顺的接法 具体产品具体对待 但是原理都是一样的 希望可以帮助到你
以上就是道尔智控小编解答贡献者：（萌逼全场）贡献的关于“工业级单路车检器怎么连接道闸”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续谈谈下文用户【大财大运】解答的“道闸的开闸信号”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
道闸的开闸信号
本文贡献者：【大财大运】， 疑问关键字：门禁道闸接线方式， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答一般就道闸本身来说，为了融合各种管理系统，和其他硬件厂家配套的使用，都会预留各种接口，比如我们常用的继电器信号接口，一般闸机都会配备这种接口，还有就通讯串口和tcp网络协议口，但这两种接口很少配备一般是有数据交互的设备才需要这种接口，如果没有数据交互基本就是简单的继电器信号输入就可以了。
道闸又称挡车器，最初从国外引进，英文名叫Barrier Gate， 是专门用于道路上限制机动车行驶的通道出入口管理设备 ，现广泛应用于公路收费站、停车场、小区、企事业单位门口，来管理车辆的出入。电动道闸可单独通过遥控实现起落杆，也可以通过停车场管理系统（即IC刷卡管理系统）实行自动管理状态。根据道闸的使用场所，其闸杆可分为直杆、90度曲杆、180度折杆及栅栏等 。
道闸由减速箱、电机、（或者采用液压）传动机构、平衡装置、机箱、闸杆支架、闸杆等部分组成。
随着汽车工业的不断发展及汽车数量的日益剧增，对道闸的需求量也越来越大，对道闸的性能也提出了更高的要求。如道闸一体化机芯、离合装置、智能防抬功能、遇阻返回装置、升温功能（确保在零下40度环境下使用）、抽风降温系统（及时降低电机温度）、自动离合装置、防撞脱杆装置等。杆的起落从0.8秒到6秒不等。杆子长度0-7米 ，根据现场实际通道宽度而定。
以上就是道尔智控小编解答贡献者：（大财大运）分析的关于“道闸的开闸信号”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续讲析下文用户【蚊子敢死队】分析的“螺旋闸门对电机的要求”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
螺旋闸门对电机的要求
本文贡献者：【蚊子敢死队】， 疑问关键字：门禁道闸接线方式， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答1、首先采用特殊均衡机构设计，打开4gfs-130k电机道闸门禁，铝波箱连体，使闸杆慢起动，快动行，慢中止，使整机芯低噪音，散热快，运转平稳耐用，无惯性等特性。
2、其次采用全无线控制办法，即平安又便当，只需将接入220V电源和将外壳维护接地，就即可进入工作状态，防止冗杂的布线、配线工作。
3、最后使用道闸杆平衡调理法即可调试成功。
以上就是道尔智控小编分享贡献者：（蚊子敢死队）回答的关于“螺旋闸门对电机的要求”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续解析下文用户【恋爱达人】分享的“ac控制器连接图”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
ac控制器连接图
本文贡献者：【恋爱达人】， 疑问关键字：门禁道闸接线方式， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答● 根据所选用闸机左右向及安装现场实际情况，确定道闸主机的安装位置。对非混凝土地基或道闸主机安装有斜坡的情况，建议砌混凝土地基，并应确保地基与基础结合牢固，道闸主机机身与水平面垂直度小于1°。
● 根据控制室或岗亭的位置，依据《GB232电器装置安装工程施工及验收规范》中的相关规定铺设电源线和控制线管（建议电源线和控制线分别穿在不同的线管中）。
● 在道闸主机安装位置安装膨胀螺钉（根据清单实际配备的配件确定），将道闸主机固定牢固后，方可使用。
● 用手要把将闸杆摇到水平位置，确定闸杆端部叉杆的安装位置，并用螺丝将叉杆固定牢固（无叉杆情况无需安装）。
以上就是道尔智控小编解答(恋爱达人)贡献关于“ac控制器连接图”的答案，接下来继续为你详解用户（执笔情）贡献“门禁的信号线怎么接”的一些相关解答，希望能解决你的问题！
门禁的信号线怎么接
本文贡献者：【执笔情】， 疑问关键字：门禁道闸接线方式， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
中控博业
本实用新型克服现有技术中存在的不足，所要解决的技术问题是：提供一种能够自动判断升降杆下方车辆和行人情况，并且电路结构简洁、成本较低的智能门禁升降杆控制系统。
为解决上述技术问题，本实用新型所采用的技术方案是：一种智能门禁升降杆系统，包括：门禁立柱、升降杆、障碍传感器，所述升降杆的一端安装在门禁立柱上，所述门禁立柱内部的电机M1带动升降杆上升或者下降，所述障碍传感器安装在门禁立柱上，障碍传感器设置在升降杆的下方；
所述电机M1的电路包括：电机M1、断路器QF1、继电器KM1、继电器KM2、控制继电器KA3、直流电源DC1、小型继电器和障碍传感器，其中：
继电器KM1的线圈为KM1.1，其主触点为KM1.2，其常闭触点为KM1.3；
继电器KM2的线圈为KM2.1，其主触点为KM2.2，其常闭触点为KM2.3；
控制继电器KA3的线圈为KA3.1，其常开触点为KA3.2，其常闭触点为KA3.3；
所述电机M1的主电路结构为：上述断路器QF1的进线端与380V交流电源相连，断路器QF1的出线端串接继电器KM1的主触点KM1.2后与电机M1的电源端相连，所述继电器KM2的主触点KM2.2并接在继电器KM1的主触点KM1.2的两端；
所述电机M1的控制电路结构为：升降杆上升开关K1的一端并接升降杆下降开关K2的一端后与控制电源火线端相连，
所述升降杆上升开关K1的另一端依次串接继电器KM2的常闭触点KM2.3和继电器KM1的线圈KM1.1后与控制电源零线端相连，
所述升降杆下降开关K2的另一端依次串接控制继电器KA3的常闭触点KA3.3、继电器KM1的常闭触点KM1.3和继电器KM2的线圈KM2.1后与控制电源零线端相连，
所述控制继电器KA3的常开触点KA3.2并接在升降杆上升开关K1的两端；
所述直流电源DC1的直流输出端与障碍传感器的电源端相连，所述障碍传感器的信号输出端串接小型继电器KA1的线圈KA1.1后与直流电源DC1的直流输出端负极相连；
所述小型继电器KA1的常开触点KA1.2的一端与直流电源DC1的直流输出端正极相连，小型继电器KA1的常开触点KA1.2的另一端串接控制继电器KA3的线圈KA3.1后与直流电源DC1的直流输出端负极相连。
所述障碍传感器有多个，障碍传感器的信号输出端均串接一个小型继电器的线圈后与直流电源DC1的直流输出端负极相连，上述小型继电器均具有一常开触点，该常开触点均并接在上述小型继电器KA1的常开触点KA1.2的两端。
所述直流电源DC1的直流输出端并接有电源指示灯L1。
所述直流电源DC1为24V直流电源。
所述电机M1的外壳接地。
本实用新型与现有技术相比具有的有益效果是：本实用新型通过障碍传感器能够有效判断升降杆下方是否有行人和车辆，如果有行人和车辆，通过与障碍传感器电气相连的小型继电器控制升降杆电机停止下降，同时开始上升，保证车辆和行人的安全；整个装置电路结构简洁，安装使用方便，成本较低，使用维护费用较低，实用性强。
附图说明
下面结合附图对本实用新型作进一步详细的说明：
图1是本实用新型的结构示意图；
图2是本实用新型的另一种实施例结构示意图；
图3是本实用新型中电机M1的主电路图；
图4是本实用新型中电机M1的控制电路图；
图5是本实用新型中障碍传感器的电路图；
图中：1为门禁立柱、2为升降杆、3为障碍传感器。
具体实施方式
如图1和图2所示，本实用新型一种智能门禁升降杆系统，包括：门禁立柱1、升降杆2、障碍传感器3，所述升降杆2的一端安装在门禁立柱1上，所述门禁立柱1内部的电机M1带动升降杆2上升或者下降，所述障碍传感器3安装在门禁立柱1上，障碍传感器3设置在升降杆2的下方。
上述障碍传感器3有多个，分别安装在不同的高度或者安装在两个门禁立柱1上，检测升降杆2下方的车辆和行人情况，保证车辆和行人的安全，所述障碍传感器3可以采用红外线传感器也可以采用微波传感器。
所述电机M1的电路包括：电机M1、断路器QF1、继电器KM1、继电器KM2、控制继电器KA3、直流电源DC1、小型继电器和障碍传感器3，其中：
继电器KM1的线圈为KM1.1，其主触点为KM1.2，其常闭触点为KM1.3；
继电器KM2的线圈为KM2.1，其主触点为KM2.2，其常闭触点为KM2.3；
控制继电器KA3的线圈为KA3.1，其常开触点为KA3.2，其常闭触点为KA3.3。
如图3所示，所述电机M1的主电路结构为：上述断路器QF1的进线端与380V交流电源相连，断路器QF1的出线端串接继电器KM1的主触点KM1.2后与电机M1的电源端相连，所述继电器KM2的主触点KM2.2并接在继电器KM1的主触点KM1.2的两端；
上述继电器KM1的主触点KM1.2接通，升降杆控制电机M1的正转，档杆上升；
上述继电器KM2的主触点KM2.2接通，升降杆控制电机M1的反转，档杆下降。
如图4所示，所述电机M1的控制电路结构为：升降杆上升开关K1的一端并接升降杆下降开关K2的一端后与控制电源火线端相连，
所述升降杆上升开关K1的另一端依次串接继电器KM2的常闭触点KM2.3和继电器KM1的线圈KM1.1后与控制电源零线端相连，
所述升降杆下降开关K2的另一端依次串接控制继电器KA3的常闭触点KA3.3、继电器KM1的常闭触点KM1.3和继电器KM2的线圈KM2.1后与控制电源零线端相连，
所述控制继电器KA3的常开触点KA3.2并接在升降杆上升开关K1的两端。
如图5所示，所述直流电源DC1的直流输出端与障碍传感器3的电源端相连，所述障碍传感器3的信号输出端串接小型继电器KA1的线圈KA1.1后与直流电源DC1的直流输出端负极相连；
所述小型继电器KA1的常开触点KA1.2的一端与直流电源DC1的直流输出端正极相连，小型继电器KA1的常开触点KA1.2的另一端串接控制继电器KA3的线圈KA3.1后与直流电源DC1的直流输出端负极相连。
所述障碍传感器3有多个，障碍传感器3的信号输出端均串接一个小型继电器的线圈后与直流电源DC1的直流输出端负极相连，上述小型继电器均具有一常开触点，该常开触点均并接在上述小型继电器KA1的常开触点KA1.2的两端。
所述直流电源DC1的直流输出端并接有电源指示灯L1，所述直流电源DC1为24V直流电源，所述直流电源DC1可以采用具有交流输入端的直流电源。
所述电机M1的外壳接地，所述门禁立柱1如果采用金属外壳，门禁立柱1也采用接地连接，保证人员和设备的电气安全。
正常起落升降杆时，由升降杆上升开关K1和升降杆下降开关K2控制；升降杆上升开关K1和升降杆下降开关K2安装在升降杆控制器中，对于自动控制的升降杆，可以将升降杆上升开关信号和升降杆下降开关信号接入上述升降杆上升开关K1和升降杆下降开关K2电路中，将上述信号均设置为常开信号，需要动作时，接通上述常开信号即可。
当升降杆上升开关K1闭合，继电器KM1的线圈为KM1.1得电，其主触点KM1.2闭合，电机正转，升降杆提升；
当升降杆下降开关K2闭合，继电器KM2的线圈为KM2.1得电，其主触点KM2.2闭合，电机反转，升降杆下降；
此时，如果升降杆下有车辆或者行人通过，障碍传感器3检测到信号，障碍传感器3的信号输出端导通，小型继电器KA1的线圈KA1.1得电，其常开触点KA1.2闭合，控制继电器KA3的线圈KA3.1得电，其常开触点KA3.2闭合，其常闭触点KA3.3断开，
控制继电器KA3的常闭触点KA3.3断开，断开升降杆下降电路，升降杆停止下降；
控制继电器KA3的常开触点KA3.2闭合，接通升降杆提升电路，升降杆开始上升。
本实用新型通过障碍传感器能够有效判断升降杆下方是否有行人和车辆，如果有行人和车辆，通过与障碍传感器电气相连的小型继电器控制升降杆电机停止下降，同时开始上升，保证车辆和行人的安全；整个装置电路结构简洁，安装使用方便，成本较低，使用维护费用较低，实用性强。
所述，仅为本实用新型的具体实施方式，但本实用新型的保护范围并不局限于此，任何熟悉本领域的技术人员在本实用新型所揭露的技术范围内，可不经过创造性劳动想到的变化或替换，都应涵盖在本实用新型的保护范围之内，因此，本实用新型的保护范围应该以权利要求书所限定的保护范围为准。
以上就是道尔智控小编解答(执笔情)贡献关于“门禁的信号线怎么接”的答案，接下来继续为你详解用户（离人挽歌）回答“小区门禁道闸系统安装和调试”的一些相关解答，希望能解决你的问题！
小区门禁道闸系统安装和调试
本文贡献者：【离人挽歌】， 疑问关键字：门禁道闸接线方式， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答你好，是可以的，道闸的控制器原理跟门禁的功能是一样的，只要有继电器输出门禁信号就可以，亿合创消费机也可以安装在闸机里面，有很多游乐场和一些美食城也是把消费机安装在闸机里控制闸机的开关，扣费成功了就打开闸门，
以上就是道尔智控小编解答(离人挽歌)回答关于“小区门禁道闸系统安装和调试”的答案，接下来继续为你详解用户（始于脸红）分析“道闸地感线圈的正确铺设方法”的一些相关解答，希望能解决你的问题！
道闸地感线圈的正确铺设方法
本文贡献者：【始于脸红】， 疑问关键字：门禁道闸接线方式， 下面就让道尔智控小编为你解答，希望本文能找到您要的答案！
最佳回答都炸单入杆，鱼线圈儿买法，这个是不需要什么极限图的，只需要在这个刀闸的接线图上面来。按照说明接线就可以了。
