本篇文章给大家谈谈电气主接线图道闸，以及道闸摄像机接线图对应的知识点，希望对各位有所帮助，不要忘了收藏本站喔。

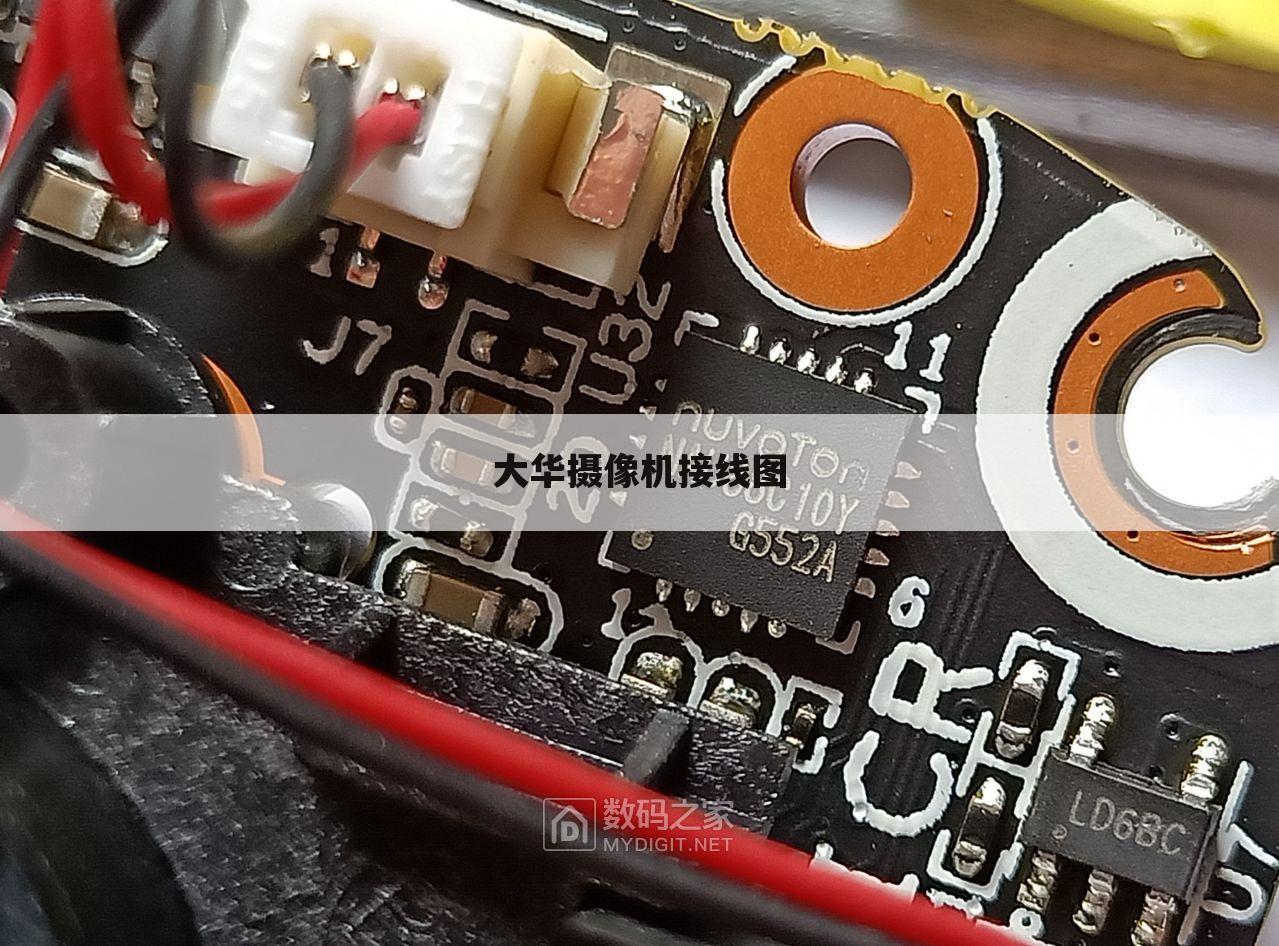

大华摄像机接线图
贡献用户名：【陪风去荡】 ，现在由道尔智控小编为你详解与【电气主接线图道闸】的相关内容！
贡献者回答不是就在视频线上做个bnc头
再给摄像头供电
就完活了么
还要什么接线图啊
一般的摄像机
就出两个头
一个是接电源12v的
一个是接bnc头的
两个都接好了
在把线的终端接上bnc头
电源12v供上电
和
bnc头和采集卡接上
调好就ok了
不懂的在和我联系
以上就是道尔智控小编解答(陪风去荡)解答关于“大华摄像机接线图”的答案，接下来继续为你详解用户（旧而久之）回答“道闸遥控器接线图”的一些相关解答，希望能解决你的问题！
道闸遥控器接线图
贡献用户名：【旧而久之】 ，现在由道尔智控小编为你详解与【电气主接线图道闸】的相关内容！
贡献者回答打开道闸控制箱，看到控制板。上面应该都有标注。
遥控器一般有5根线：电源正，电源负，升，降，停。
手动开关一般有3个键：升，降，停。
首先在道闸控制板上找到遥控器的电源，正极一般标注为VCC或者12V+,负极标注为GND或者12V-,接好。
然后在道闸控制板上找到升降停信号，一般标注为升（UP,OPEN）,降（DOWN,CLOSE）,停（STOP）.将遥控器和手动按钮分别接在对应的三个端子上。
另外，手动按钮应该还有一个共用负极，将此接至GND上即可。
以上就是道尔智控小编解答(旧而久之)贡献关于“道闸遥控器接线图”的答案，接下来继续为你详解用户（憶裡の牧佯亽）分析“道闸入口2个摄像机怎么接入”的一些相关解答，希望能解决你的问题！
道闸入口2个摄像机怎么接入
贡献用户名：【憶裡の牧佯亽】 ，现在由道尔智控小编为你探讨与【电气主接线图道闸】的相关内容！
贡献者回答必须把两个线头阳光的接起来或者红线跟蓝线接起来就可以使用了，还要保持一个正负极的连接。
摄像头（CAMERA或WEBCAM）又称为电脑相机、电脑眼、电子眼等，是一种视频输入设备，被广泛的运用于视频会议、远程医疗及实时监控等方面。
普通的人也可以彼此通过摄像头在网络进行有影像、有声音的交谈和沟通。另外，人们还可以将其用于当前各种流行的数码影像、影音处理等。
分类：
摄像头可分为数字摄像头和模拟摄像头两大类。数字摄像头可以将视频采集设备产生的模拟视频信号转换成数字信号，进而将其储存在计算机里。模拟摄像头捕捉到的视频信号必须经过特定的视频捕捉卡将模拟信号转换成数字模式，并加以压缩后才可以转换到计算机上运用。
数字摄像头可以直接捕捉影像，然后通过串、并口或者USB接口传到计算机里。电脑市场上的摄像头基本以数字摄像头为主，而数字摄像头中又以使用新型数据传输接口的USB数字摄像头为主，市场上可见的大部分都是这种产品。
除此之外还有一种与视频采集卡配合使用的产品，但还不是主流。由于个人电脑的迅速普及，模拟摄像头的整体成本较高，而且不能满足BSV液晶拼接屏接口等原因，USB接口的传输远远高于串口、并口的，因此市场USB接口的数字摄像头。
模拟摄像头可和视频采集卡或者USB视频采集卡配套使用，很方便的跟电脑连接使用，典型应用是一般的录像监控。洁净区摄像头，洁净区嵌入式专用摄像头是针对洁净区无尘室重要设备关键岗位实时监控的专用摄像头。
该摄像头纯平面板，嵌入彩钢板安装，零卫生死角，清洁方便，安装便捷，能快速多点布控，兼容主流视频系统。
摄像头（webcam）一般具有视频摄像/传播和静态图像捕捉等基本功能，它是借由镜头采集图像后，由摄像头内的感光组件电路及控制组件对图像进行处理并转换成电脑所能识别的数字信号，然后借由并行端口或USB连接输入到电脑后由软件再进行图像还原。
以上就是道尔智控小编解答(憶裡の牧佯亽)分析关于“道闸入口2个摄像机怎么接入”的答案，接下来继续为你详解用户（一转身便是一生）回答“捷顺道闸控制板接线图”的一些相关解答，希望能解决你的问题！
捷顺道闸控制板接线图
贡献用户名：【一转身便是一生】 ，现在由道尔智控小编为你详解与【电气主接线图道闸】的相关内容！
贡献者回答地感线圈应该与探测控制器连接，线圈埋设首先要用切路机在路面上切出槽来。在四个角上进行45度倒角，防止尖角破坏线圈电缆。切槽宽度为4到8毫米，深度30到50毫米。同时还要为线圈引线切一条通到路边的槽。
但要注意切槽内必须清洁无水或其它液体渗入。绕线圈时必须将线圈拉直，但不要绷得太紧并紧贴槽底。
在线圈的绕制过程中，应使用电感测试仪实际测试地感线圈的电感值，并确保线圈的电感值在在100uH—300uH之间。
否则，应对线圈的匝数进行调整。为了加强保护，可在线圈上绕一圈尼龙绳。最后用沥青或软性树脂将切槽封上。
扩展资料：
地感线圈的安装原理：
在地面上先造出一个圆形的沟槽，直径大概1米，或是面积相当的矩形沟槽，再在这个沟槽中埋入两到三匝导线，这就构成了一个埋于地表的电感线圈，这个线圈是一个振荡电路的一部分。
由它和电容组成振荡电路，其原则是振荡稳定可靠，这个振荡信号通过变换送到单片机组成的频率测量电路，单片机就可以测量这个振荡器的频率了。
当有大的金属物如汽车经过时，由于空间介质发生变化引起了振荡频率的变化，这个变化就作为汽车经过“地感线圈”的证实信号，同时这个信号的开始和结束之间的时间间隔又可以用来测量汽车的移动。
参考资料来源：百度百科—道闸
上文就是道尔智控小编解答贡献者：（一转身便是一生）贡献的关于“捷顺道闸控制板接线图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续详述下文用户【我已萌出天际∩_∩】解答的“车牌识别摄像头如何接线”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
车牌识别摄像头如何接线
贡献用户名：【我已萌出天际∩_∩】 ，现在由道尔智控小编为你解答与【电气主接线图道闸】的相关内容！
贡献者回答现在车牌识别摄像机都是数字摄像机啊，用网线就可以了啊，RS485通信网络中一般采用的是主从通信方式，即一个主机带多个从机。一般连电脑需要485转换器，你买的哪一家的啊，怎么售后都没有啊？
上文就是道尔智控小编解答贡献者：（我已萌出天际∩_∩）贡献的关于“车牌识别摄像头如何接线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续讲述下文用户【weare伐木累】解答的“道闸雷达接线方法”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
道闸雷达接线方法
贡献用户名：【weare伐木累】 ，现在由道尔智控小编为你分析与【电气主接线图道闸】的相关内容！
贡献者回答产品分为两个，一个是24g直杆专用道闸防砸雷达，一个是79G道闸防砸雷达，两个都列出接线图。
直杆专用雷达说明书1
直杆专用雷达说明书2
79G道闸防砸雷达接线图1
79G道闸防砸雷达接线图2
以上就是道尔智控小编解答(weare伐木累)贡献关于“道闸雷达接线方法”的答案，接下来继续为你详解用户（与你悲）解答“监控摄像头水晶头怎么接线图解”的一些相关解答，希望能解决你的问题！
监控摄像头水晶头怎么接线图解
贡献用户名：【与你悲】 ，现在由道尔智控小编为你探讨与【电气主接线图道闸】的相关内容！
贡献者回答连接方法如下：
1、准备一条BNC转莲花头的视频线。
2、将视频线的BNC插头（左侧的借口）插入摄像头的BNC接口上。
3、将视频线另一头（右侧的借口）连接显示器的信号输入接口。
扩展资料：
保养技巧:
1、尽量避免将摄像头直接指向阳光，以免损害摄像头的图像感应器件。
2、避免摄像头和油、蒸气、水汽、湿气和灰尘等物质接触，避免和水直接接触。
3、不要使用刺激的清洁剂或有机溶剂擦拭摄像头。
4、不要拉扯和扭转连接线，包括电脑摄像头和监控摄像头。
5、非必要情况下，自己不要随意拆卸摄像头，试图碰触其内部零件，这容易对摄像头造成损伤，一旦损坏经销商估计也不会给予保修。
参考资料来源：
百度百科-摄像头
上文就是道尔智控小编分享贡献者：（与你悲）分析的关于“监控摄像头水晶头怎么接线图解”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续讲述下文用户【記憶穿過時間隧道】解答的“道闸系统控制接线图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
道闸系统控制接线图
贡献用户名：【記憶穿過時間隧道】 ，现在由道尔智控小编为你详解与【电气主接线图道闸】的相关内容！
贡献者回答道闸系统的接线图如图所示
标准道闸的主要结构由机箱、机械传动、减速部分、驱动部分、道闸主控板、红绿灯、手动按钮及遥控按钮等组成的；适用于车场管理、道路收费、政府机关等单位大门等；本产品可与地埋式路障机配套使用，也可与其它智能管理系统连接使用。
道闸在出厂前已将箱内布好线，一般情况下用户不得更改，只需要接入220V电源即可工作。提供本机的电源必须加装≥15A漏电断电器。
扩展资料
道闸系统结构
主机：主机主要有箱体及驱动部分组成，整机为钢结构；闸杆：栏栅挡杆采用优质铝型材，配有反光膜红白相间，固定在主机上配合主机工作；控制器：控制器有台式控制和手柄遥控两部分；
台式控制通过有线方式控制道闸，主要由值班人员在值班室使用；遥控手柄，主要配备车辆使用，一般可在主机周围10-30米内（根据现场的无线电通讯环境而定）活动控制道闸的升降。
参考资料来源：百度百科-道闸系统
参考资料来源：百度百科-标准道闸
本文关于[电气主接线图道闸]的介绍到此就结束了，不知道你从中找到你需要的信息了吗 ？如果你还想了解更多这方面的信息，记得收藏关注本站。
