今天道尔智控就给我们广大朋友来聊聊道闸与地感检测器接线图,以下7个关于道闸检测器接线图解的观点希望能帮助到您找到想要的答案。

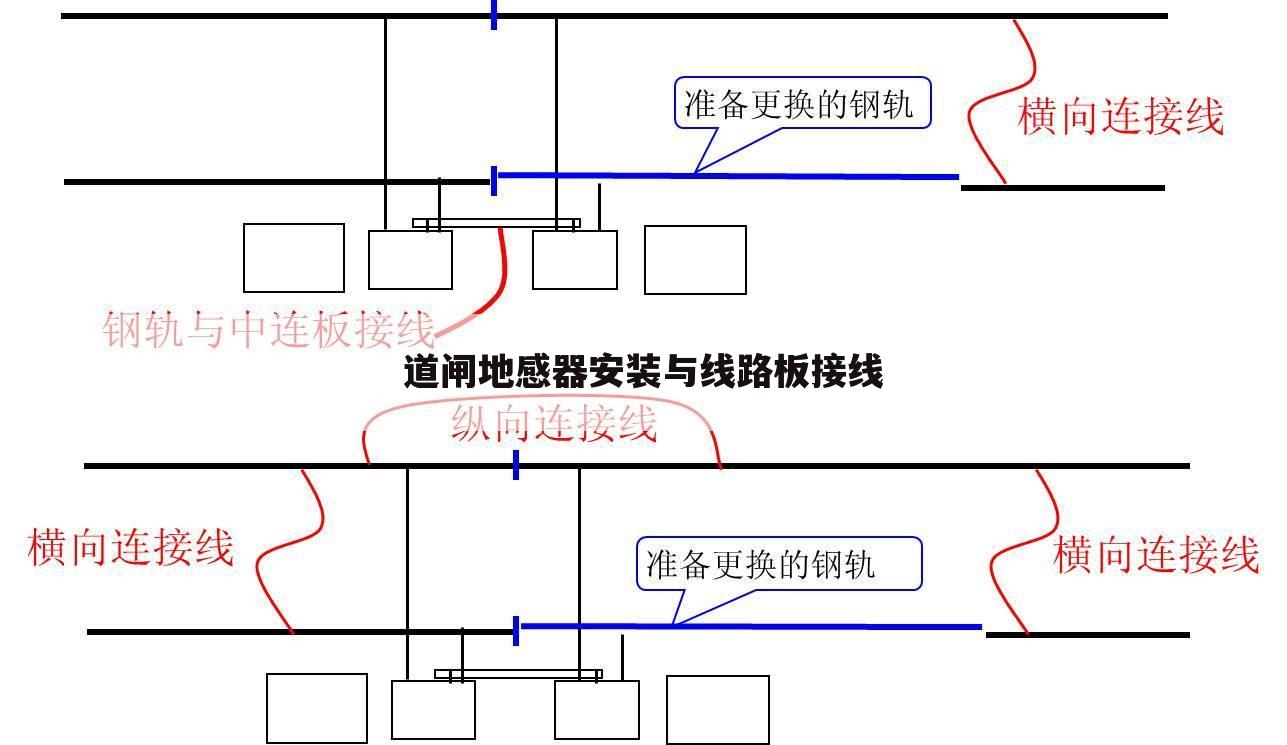

道闸地感器安装与线路板接线
本文贡献者：【祭夏°】 ，解答(道闸与地感检测器接线图)的问题，欢迎阅读！
优质回答1、首先第一步就是要通常探测线圈应该是长方形。两条长边与金属物运动方向垂直，彼此间距推荐为1米。长边的长度取决于道路的宽度，通常两端比道路间距窄0.3米至1米。
2、接着就是要进行倾斜45°的安装，这时候要注意的是在某些情况下需要检测自行车或摩托车时，可以考虑线圈与行车方向倾斜45°安装。
3、然后就是要在某些情况下，路面较宽（超过六米）而车辆的底盘又太高时，这时候就是采用此种安装形式以分散检测点，提高灵敏度。
4、最后就是为了使检测器工作在最佳状下，线圈的电感量应保持在100uH－300uH之间。在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。周长越小，匝数就越多。
上文就是道尔智控小编解答贡献者：（祭夏°）贡献的关于“道闸地感器安装与线路板接线”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，接下来继续表述下文用户【愿我百世安稳】分析的“道闸地感线圈原理”的一些相关疑问做出分析与解答，如果能找到你的答案，可以关注本站。
道闸地感线圈原理
热心用户提供：【愿我百世安稳】 ，解答(道闸与地感检测器接线图)的问题，欢迎阅读！
优质回答地感全称地感线圈，上过中学的人都知道，线圈中要是有金属物体通过，就会产生电流，停车场系统中就是利用了这个原理，当地感中电流发生变化是，车辆检测器就会检测到，从而传达信号作用。总的概括来说就是：地感线圈和车辆检测器是配套使用的，有几个地感就会有几个车辆检测器。 就拿一进一出的停车场系统来说，需要装几个地感呢。大概分以下几种情况： 1.简易型停车场地感配置 此系统一般针对固定用户使用的，简易型智能出入口控制系统又可以分几种。刷IC卡的、ID卡的、蓝牙卡的等等。 一般来说简易型控制系统一进一出需要配两个地感，他的作用都是用于出入控制关闸的，车过自动关闸。 在这里，地感还有另外一个作用，那就是防砸车作用。也有一种特殊情况，一进一出工道使用的时候，那么只需要一个地感。 2.标准IC一进一出停车场地感配置 一般情况下此系统所配的地感数量是三个；分别是，入口票箱、入口道闸、出口道闸。其中： 入口票箱的地感的作用是：有车才能取卡，起到防丢卡作用。 入口道闸和出口道闸作用：防砸车和车过自动落杆的作用。此外有的特殊区域，为了防止收费漏洞问题，出口票箱部分还会增加一个，或者出口有装吞卡机的情况下就有可能需要四个地感，一进一出四个地感。 3.蓝牙远距离停车场地感配置 此系统一进一出需要四个地感线圈，分别是入出口道闸，入出口控制机处；其中： 入出口道闸处的的作用：防砸车和车过自动落杆的作用。 入出口控制机出的作用：用于检测车辆，压地感读卡，以及辨别车辆正确方向。 4.蓝牙单通道一进一出停车场地感配置 用到三个地感线圈，分别是进场一个，出场一个，道闸处一个；其中： 进出场的地感采用的是双路车辆检测器，此处使用双路车辆检测器作用是用来辨别车辆进出方向，以免出现蓝牙读头重复感应的情况， 道闸出的作用：防砸车和车过自动落杆的作用。 5.标准纯车牌识别一进一出停车场地感配置 此系统跟标准蓝牙一进一出情况，需要四个地感线圈，分别是入出口道闸，入出口控制机处；其中： 入出口道闸处的的作用：防砸车和车过自动落杆的作用。 入出口控制机出的作用：用于检测车辆，压地感拍照识别车牌，以及辨别车辆正确方向和位置等等。
上文就是道尔智控小编解答贡献者：（愿我百世安稳）回答的关于“道闸地感线圈原理”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续表述下文用户【要矜持】贡献的“捷顺jsdz0208智能道闸说明书”的一些相关疑点做出分析与解答，如果能找到你的答案，可以关注本站。
捷顺jsdz0208智能道闸说明书
本文贡献者：【要矜持】 ，解答(道闸与地感检测器接线图)的问题，欢迎阅读！
优质回答地感线圈应该与探测控制器连接，线圈埋设首先要用切路机在路面上切出槽来。在四个角上进行45度倒角，防止尖角破坏线圈电缆。切槽宽度为4到8毫米，深度30到50毫米。同时还要为线圈引线切一条通到路边的槽。
但要注意切槽内必须清洁无水或其它液体渗入。绕线圈时必须将线圈拉直，但不要绷得太紧并紧贴槽底。
在线圈的绕制过程中，应使用电感测试仪实际测试地感线圈的电感值，并确保线圈的电感值在在100uH—300uH之间。
否则，应对线圈的匝数进行调整。为了加强保护，可在线圈上绕一圈尼龙绳。最后用沥青或软性树脂将切槽封上。
扩展资料：
地感线圈的安装原理：
在地面上先造出一个圆形的沟槽，直径大概1米，或是面积相当的矩形沟槽，再在这个沟槽中埋入两到三匝导线，这就构成了一个埋于地表的电感线圈，这个线圈是一个振荡电路的一部分。
由它和电容组成振荡电路，其原则是振荡稳定可靠，这个振荡信号通过变换送到单片机组成的频率测量电路，单片机就可以测量这个振荡器的频率了。
当有大的金属物如汽车经过时，由于空间介质发生变化引起了振荡频率的变化，这个变化就作为汽车经过“地感线圈”的证实信号，同时这个信号的开始和结束之间的时间间隔又可以用来测量汽车的移动。
参考资料来源：百度百科—道闸
上文就是道尔智控小编分享贡献者：（要矜持）解答的关于“捷顺jsdz0208智能道闸说明书”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，下面继续解释下文用户【妩媚&血衣】贡献的“道闸系统网络原理图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
道闸系统网络原理图
本文贡献者：【妩媚&血衣】 ，解答(道闸与地感检测器接线图)的问题，欢迎阅读！
道闸系统工作原理：道闸控制板根据操作指令控制电机进行正向反转;电机带动减速机输入轴转动;减速机在减速输出轴并带动摇臂在后半周180º的上下转动;减速机摇臂通过下关节轴承、连杆、上关节轴承带动主轴驱动臂在后半周90º范围内作上下运动;主轴驱动臂驱动与主轴连接的闸杆在水平与垂直的90º范围内作升降运动；由平衡臂、平衡弹簧组成的平衡机构可以平衡闸杆的力矩，最大限度地减小驱动机构的负荷，延长路闸的使用寿命；自动道闸的闸杆升到垂直位的限位是由凸轮上的垂直位磁铁感应支架上的垂直位霍尔传感器来控制;同样，水平位由水平位磁铁感应水平位霍尔传感器进行控；自动道闸停电的时候，可以把摇把从闸箱后部的小孔中插入，套住手动摇把输入轴，摇动摇把升起闸杆。
以大手控制的PAB_40B道闸为例。它主要是由智能控制电路控制强电的通断，从而达到驱动电机的正反向转动，电机的的正反向转动驱动道闸机械结构（4杆联动机构）运动，从而达到栏杆在垂直与水平位置之间的运动。刷卡的就是刷卡时，控制器给道闸一个开关信号。开关信号控制电机转动，电机通过减速机带动道闸。起到控制起落的作用关闸时一般通过车辆检测器给道闸关信号，落下道闸杆。
以上就是道尔智控小编解疑贡献者：（妩媚&血衣）回答的关于“道闸系统网络原理图”的问题了，不知是否已经解决你的问题？如果没有，下一篇内容可能是你想要的答案，现在接着继续详述下文用户【大叔的仙女棒】贡献的“交通信号灯检测器接线图”的一些相关问题做出分析与解答，如果能找到你的答案，可以关注本站。
交通信号灯检测器接线图
本文贡献者：【大叔的仙女棒】 ，解答(道闸与地感检测器接线图)的问题，欢迎阅读！
优质回答一种用于道路交通信号灯故障监督检测的装置及其检测方法，包括有故障检测单元和与其相连接的信号机处理器，所述的故障检测单元分别为电流检测模块和电压检测模块；电压检测模块输出的ttl电平信号与电流检测模块输出的ttl电平信号通过与门与嵌入式处理器的检测io口相连；嵌入式处理器信号输出端与所述信号机处理器信号输入端连接。
以上就是道尔智控小编解答(大叔的仙女棒)回答关于“交通信号灯检测器接线图”的答案，接下来继续为你详解用户（雨后咖啡店）贡献“道闸检测器接线”的一些相关解答，希望能解决你的问题！
道闸检测器接线
本文贡献者：【雨后咖啡店】 ，解答(道闸与地感检测器接线图)的问题，欢迎阅读！
优质回答产品分为两个，一个是24g直杆专用道闸防砸雷达，一个是79G道闸防砸雷达，两个都列出接线图。
直杆专用雷达说明书1
直杆专用雷达说明书2
79G道闸防砸雷达接线图1
79G道闸防砸雷达接线图2
以上就是道尔智控小编解答(雨后咖啡店)分析关于“道闸检测器接线”的答案，接下来继续为你详解用户（浅浅一道伤）贡献“广告道闸接线安装方法图解”的一些相关解答，希望能解决你的问题！
广告道闸接线安装方法图解
热心用户提供：【浅浅一道伤】 ，解答(道闸与地感检测器接线图)的问题，欢迎阅读！
地感线圈
为了使检测器工作在最佳状下，线圈的电感量应保持在100uH－300uH之间。在线圈电感不变的情况下，线圈的匝数与周长有着重要关系。周长越小，匝数就越多。由于道路下可能埋设有各种电缆管线、钢筋、下水道盖等金属物质，这些都会对线圈的实际电感值产生很大影响，所表数据仅供用户参考。在实际施工时用户应使用电感测试仪实际测试电感线圈的电感值来确定施工的实际匝数，只要保证线圈的最终电感值在合理的工作范围之内(如在100uH—300uH之间)。
在绕制线圈时，要留出足够长度的导线以便连接到环路感应器，又能保证中间没有接头。绕好线圈电缆以后，必须将引出电缆做成紧密双绞的形式，要求最少1米绞合20次。否则，未双绞的输出引线将会引入干拢，使线圈电感值变得不稳定。输出引线长度一般不应超过5米。由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。
车辆检测器
车辆检测器
线圈埋设首先要用切路机在路面上切出槽来。在四个角上进行45度倒角，防止尖角破坏线圈电缆。切槽宽度一般为4到8毫米，深度30到50毫米。同时还要为线圈引线切一条通到路边的槽。但要注意：切槽内必须清洁无水或其它液体渗入。绕线圈时必须将线圈拉直，但不要绷得太紧并紧贴槽底。将线圈绕好后，将双绞好的输出引线通过引出线槽引出。在线圈的绕制过程中，应使用电感测试仪实际测试电感线圈的电感值，并确保线圈的电感值在在100uH—300uH之间。否则，应对线圈的匝数进行调整。
安装固定
确定位置
易显眼处，闸杆面朝外（路口），道闸地面与路面需同一平面、路面需时混泥土地面作为道闸基础。
安装机箱（见图1）
取出箱内随机附件。
将箱体放置确定位置，打开箱门，用记号笔或螺丝刀在箱底板孔位处划线，并移开箱体。
使用冲击钻分别在几号出打上膨胀螺丝钉，孔深70-80mm，并置入膨胀螺丝，调好箱体水平、垂直度、拧紧螺母。
安装闸杆（见图2）
打开箱门摇转电机摇柄，使箱体内闸杆夹至水平位置。
将闸杆带有螺丝孔端水平放入箱内闸杆夹槽内，套上外闸杆夹、平垫圈，并拧紧螺母。
调节道闸杆托，使道闸杆处于水平位置。并使道闸杆托正好与道闸杆接触。
道闸杆托的安装方法与箱体的安装步骤相同。
拉簧调整
接通道闸电源，按控制器的“▲”“▼”键，使闸杆上下90度运行4至5次，如落杆时间杆出现抖动现象，说明平衡弹簧拉力不够，将闸杆运行到垂直状态。
断开电源，打开箱机，松开箱盖螺丝，取下箱盖。
使用六角扳手调节每根拉簧螺丝。（见图3）使闸杆在落杆运行时达到最佳效果。
若起杆时间杆出现抖动现象，说明平衡弹簧的拉力过大，重复上述操作（将弹簧螺丝放松，使闸杆在落杆运行时达到最佳效果。）
若起杆时，电机有运转而闸杆不动作，说明平衡拉簧拉力不足，调节拉簧状态或增加拉簧，直至闸杆运行正常。
单机弹簧配置情况如下：
闸杆长度6米配置两根拉簧，档杆长度4-5米配置两根拉簧，闸杆长度4米以下配置一根拉簧。
调整时在每个螺母旋转圈数相同，以免受力不均衡。
限位调节
道闸出厂时对闸杆的平衡状态进行过调整，达到平衡的范围，如现场安装出现闸杆起落不垂直或水平状态，需作微调时，步骤如下：
打开箱门；
使用十字螺丝刀松动限位挡板十字头螺丝，稍作转动限位挡板调至闸杆到水平位置，调好后拧紧螺丝；
当闸杆起杆不到位，限位挡板逆方向作微调，超过水平位置则反之；
当闸杆起杆后达不到垂直度，将香味挡板顺时针方向作微调，调至所需位置；
锁上箱门。
故障维修
一般简单的道闸故障可以按照以下3个方法解决，如果您的道闸出现以下3种故障之外，建议还是请专业人士来维修。
不能起落杆
排除方法：测量电压是否在220V±10V范围内；
不到位、抖动太大
检测原因：检查运行开关磁铁是否调好及平衡弹簧拉力是否过松或过紧，排除方法：调整行程控制得位置及紧固拉簧链接螺栓；
机箱内异常响动
检测原因：检查处轴承和活动链接部分是否异常。排除方法：加润滑油或更换轴承。
道闸常见故障及其维修方法主要如下：
道闸的线圈埋线松动：当地感线圈不能牢固的固定在巢内时，汽车压过路面的震动会造成巢内线圈变形，改变地感初始电感量，此时传感器必须重新复位后方能正常工作。解决方法是将融化的沥青浇入内使其固定。
道闸的活节螺丝松动：活节螺丝为正反螺纹相接，上下两个轴承之间用双头螺杆相接，若螺丝松动，将造成上下位均不准确。用一个80MM长Ф4的铁棒插入双头螺杆之间旋动调整闸杆上下到位即可。
道闸的拐臂螺丝松动：若此螺丝松动，将造成道闸的闸杆上下位不准确和停杆时晃动较大，将螺栓悬紧，螺母锁紧即可。
到位控制磁铁挪位：上下到位均采用慈敏霍尔元件，若长方形磁铁与减速机带凸轮的圆片位置改变，造成到位不准确。将其调整准确，不可翻转，即可解决问题。
断电保护开关断电：当道闸的控制部分失灵时，道闸的自动保护装置将自动工作，此时闸杆停在斜上位置不动，总电源断开，机器不工作。此时将机器门打开，将大皮带顺时针方向旋转3-8圈到上位时即可复原。若如此多次不能恢复原状，则需检查霍尔元件和电路板是否失灵。
下拉钩调整螺母松动：机箱内下部设有螺纹M10的下拉钩，其功能为拉住平衡机构的弹簧和平衡功能的零点调节。并装有两个M10六角螺母和Ф10弹簧垫圈，若此螺母松动，机器运转时会发生敲击声和平衡失调，平衡失调后虽机器还可以运转，但会大大加重减速机、电动机以及其它传动机件的负荷，从而影响道闸运行的可靠性和机械寿命。
